Спосіб з’єднання трубобетонної колони з фундаментом

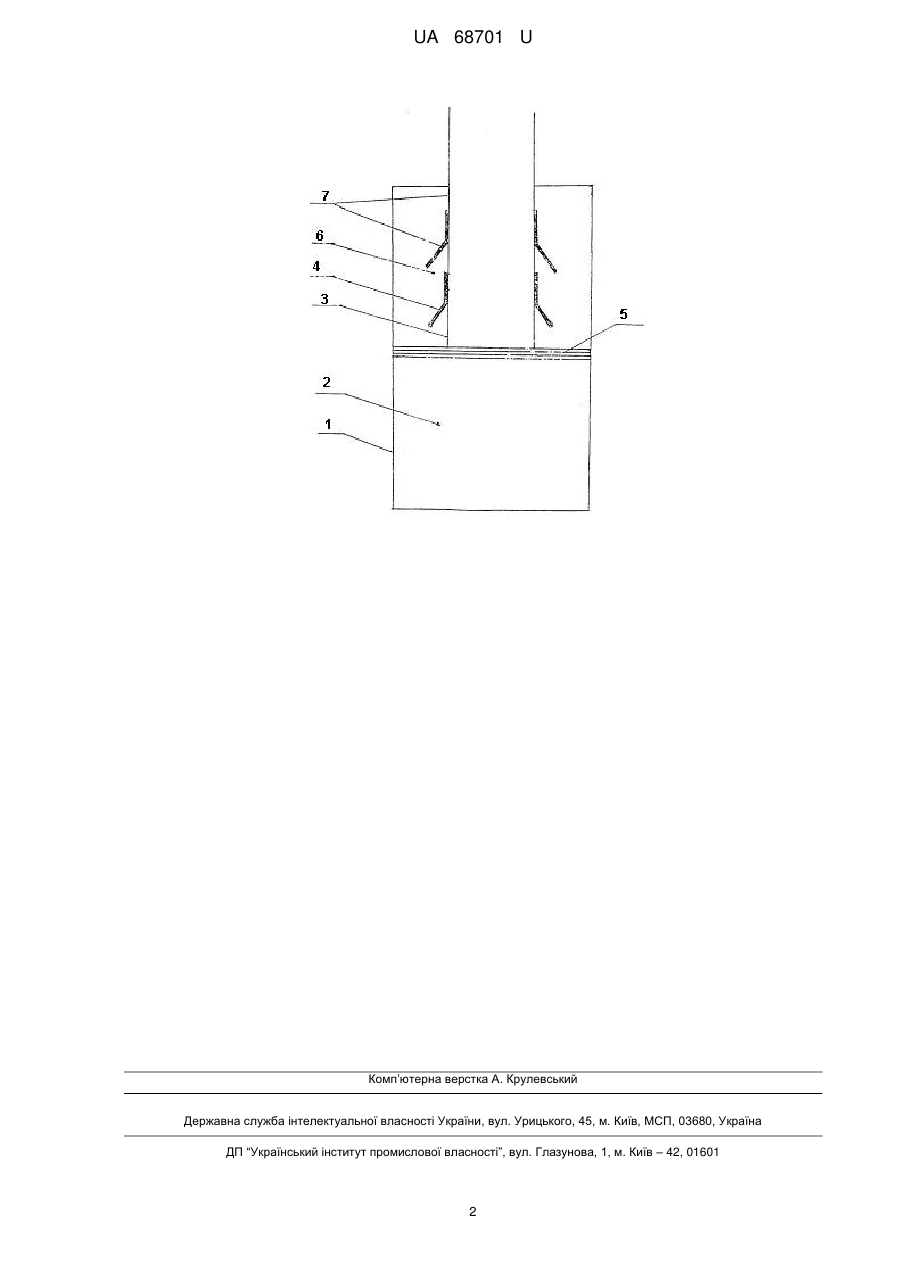

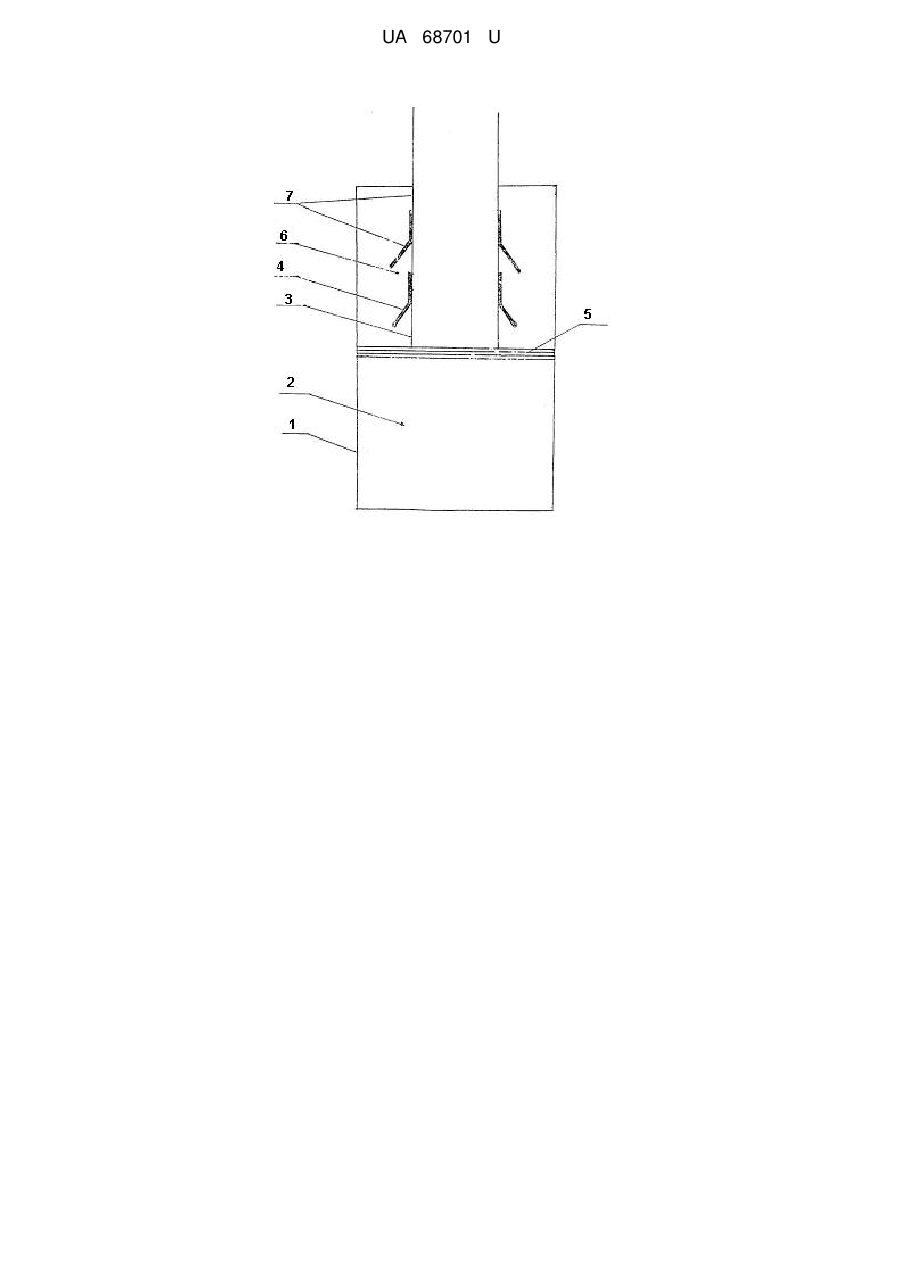

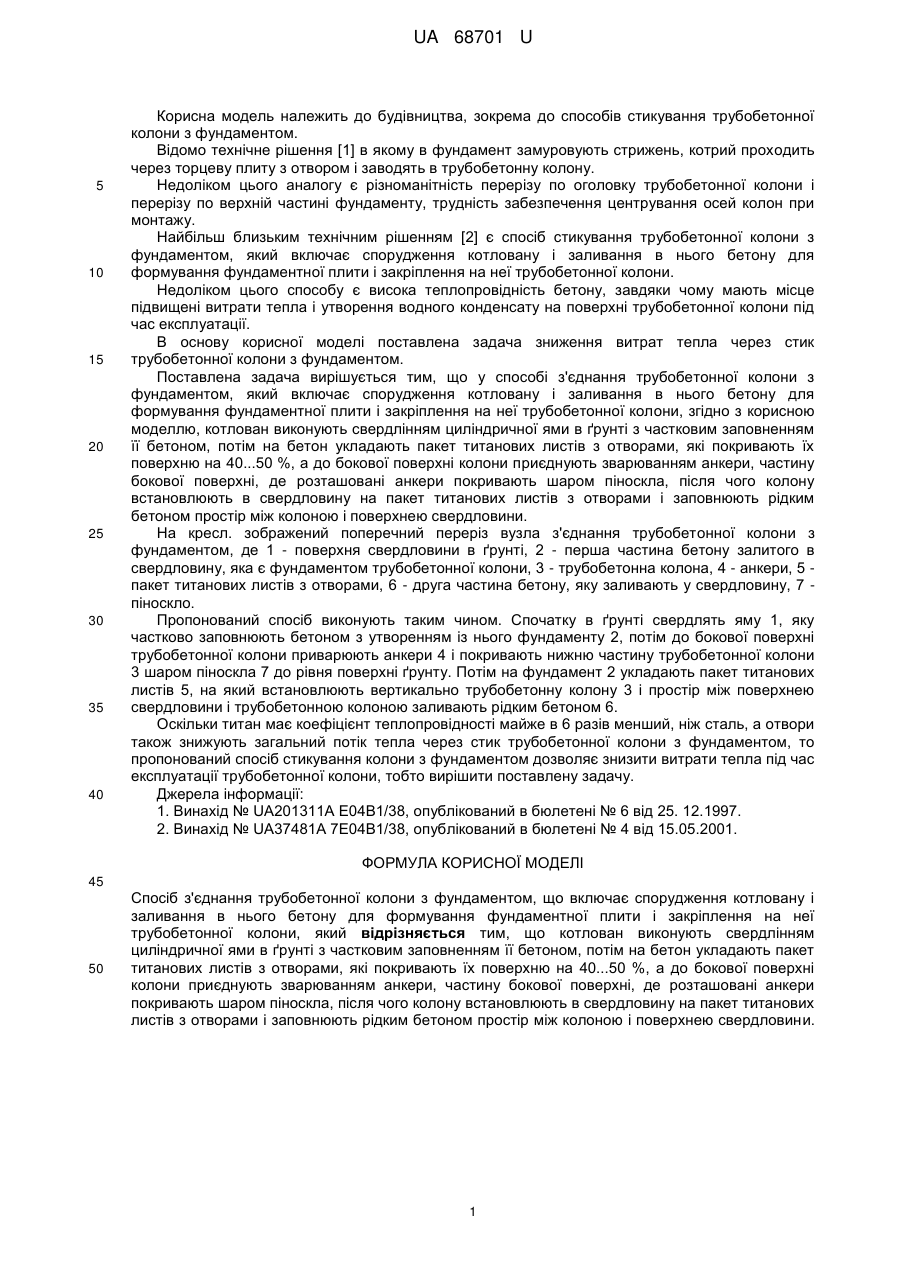

Реферат: Спосіб з'єднання трубобетонної колони з фундаментом включає спорудження котловану і заливання в нього бетону для формування фундаментної плити і закріплення на неї трубобетонної колони. Котлован виконують свердлінням циліндричної ями в ґрунті з частковим заповненням її бетоном. На бетон укладають пакет титанових листів з отворами, які покривають їх поверхню на 40...50 %. До бокової поверхні колони приєднують зварюванням анкери та частину бокової поверхні, де розташовані анкери покривають шаром піноскла. Колону встановлюють в свердловину на пакет титанових листів з отворами і заповнюють рідким бетоном простір між колоною і поверхнею свердловини. UA 68701 U (12) UA 68701 U UA 68701 U 5 10 15 20 25 30 35 40 Корисна модель належить до будівництва, зокрема до способів стикування трубобетонної колони з фундаментом. Відомо технічне рішення [1] в якому в фундамент замуровують стрижень, котрий проходить через торцеву плиту з отвором і заводять в трубобетонну колону. Недоліком цього аналогу є різноманітність перерізу по оголовку трубобетонної колони і перерізу по верхній частині фундаменту, трудність забезпечення центрування осей колон при монтажу. Найбільш близьким технічним рішенням [2] є спосіб стикування трубобетонної колони з фундаментом, який включає спорудження котловану і заливання в нього бетону для формування фундаментної плити і закріплення на неї трубобетонної колони. Недоліком цього способу є висока теплопровідність бетону, завдяки чому мають місце підвищені витрати тепла і утворення водного конденсату на поверхні трубобетонної колони під час експлуатації. В основу корисної моделі поставлена задача зниження витрат тепла через стик трубобетонної колони з фундаментом. Поставлена задача вирішується тим, що у способі з'єднання трубобетонної колони з фундаментом, який включає спорудження котловану і заливання в нього бетону для формування фундаментної плити і закріплення на неї трубобетонної колони, згідно з корисною моделлю, котлован виконують свердлінням циліндричної ями в ґрунті з частковим заповненням її бетоном, потім на бетон укладають пакет титанових листів з отворами, які покривають їх поверхню на 40...50 %, а до бокової поверхні колони приєднують зварюванням анкери, частину бокової поверхні, де розташовані анкери покривають шаром піноскла, після чого колону встановлюють в свердловину на пакет титанових листів з отворами і заповнюють рідким бетоном простір між колоною і поверхнею свердловини. На кресл. зображений поперечний переріз вузла з'єднання трубобетонної колони з фундаментом, де 1 - поверхня свердловини в ґрунті, 2 - перша частина бетону залитого в свердловину, яка є фундаментом трубобетонної колони, 3 - трубобетонна колона, 4 - анкери, 5 пакет титанових листів з отворами, 6 - друга частина бетону, яку заливають у свердловину, 7 піноскло. Пропонований спосіб виконують таким чином. Спочатку в ґрунті свердлять яму 1, яку частково заповнюють бетоном з утворенням із нього фундаменту 2, потім до бокової поверхні трубобетонної колони приварюють анкери 4 і покривають нижню частину трубобетонної колони 3 шаром піноскла 7 до рівня поверхні ґpyнту. Потім на фундамент 2 укладають пакет титанових листів 5, на який встановлюють вертикально трубобетонну колону 3 і простір між поверхнею свердловини і трубобетонною колоною заливають рідким бетоном 6. Оскільки титан має коефіцієнт теплопровідності майже в 6 разів менший, ніж сталь, а отвори також знижують загальний потік тепла через стик трубобетонної колони з фундаментом, то пропонований спосіб стикування колони з фундаментом дозволяє знизити витрати тепла під час експлуатації трубобетонної колони, тобто вирішити поставлену задачу. Джерела інформації: 1. Винахід № UA201311A Е04В1/38, опублікований в бюлетені № 6 від 25. 12.1997. 2. Винахід № UA37481A 7Е04В1/38, опублікований в бюлетені № 4 від 15.05.2001. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Спосіб з'єднання трубобетонної колони з фундаментом, що включає спорудження котловану і заливання в нього бетону для формування фундаментної плити і закріплення на неї трубобетонної колони, який відрізняється тим, що котлован виконують свердлінням циліндричної ями в ґрунті з частковим заповненням її бетоном, потім на бетон укладають пакет титанових листів з отворами, які покривають їх поверхню на 40...50 %, а до бокової поверхні колони приєднують зварюванням анкери, частину бокової поверхні, де розташовані анкери покривають шаром піноскла, після чого колону встановлюють в свердловину на пакет титанових листів з отворами і заповнюють рідким бетоном простір між колоною і поверхнею свердловини. 1 UA 68701 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
