Лінійний підвісний ізолятор

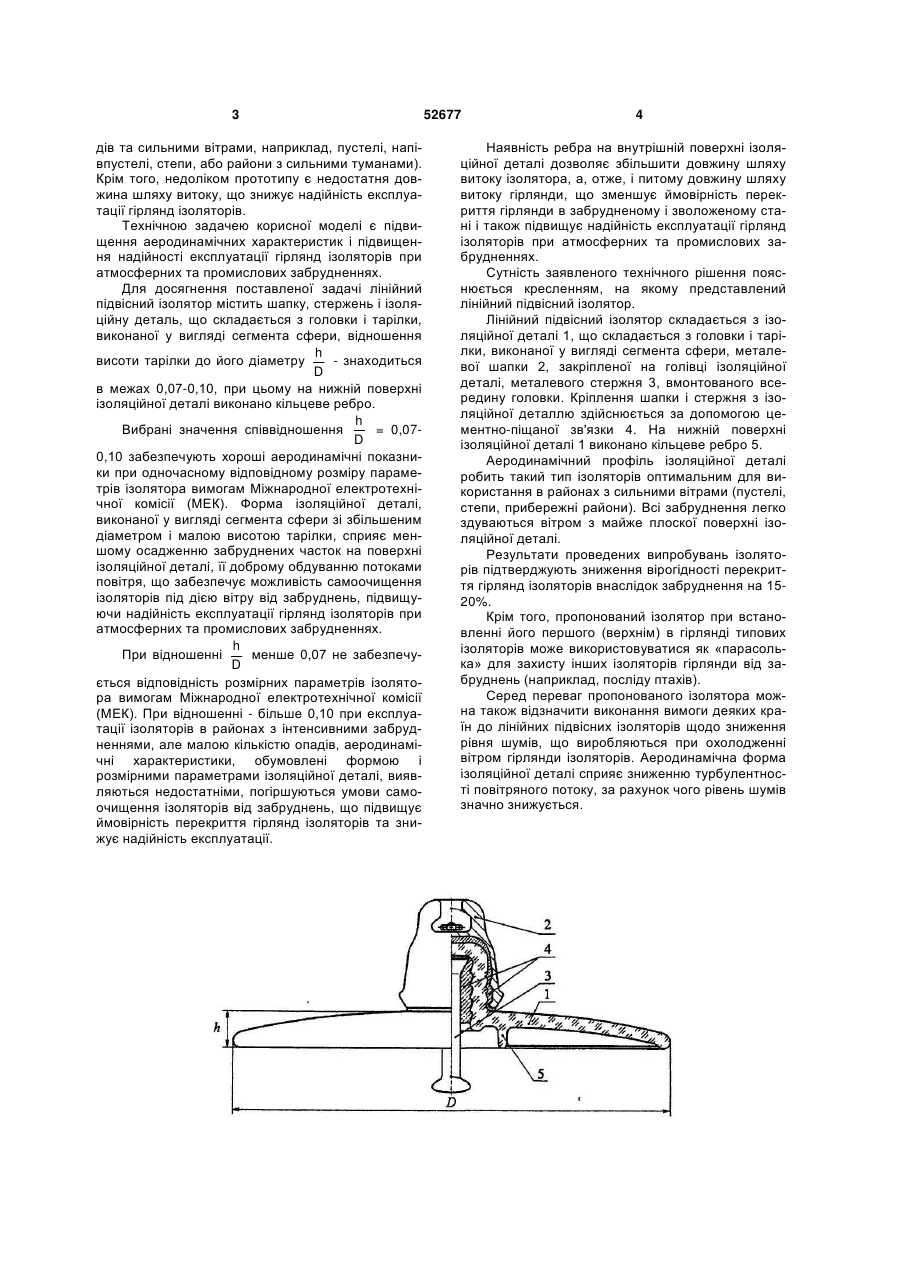

Лінійний підвісний ізолятор, що містить шапку, стержень і ізоляційну деталь, що складається з головки і тарілки, виконаної у вигляді сегмента сфери, який відрізняється тим, що відношення h висоти тарілки до її діаметра знаходиться в D межах 0,07-0,10, при цьому на нижній поверхні ізоляційної деталі виконане кільцеве ребро. (19) (21) u201000562 (22) 20.01.2010 (24) 10.09.2010 (31) 2009132893 (32) 01.09.2009 (33) RU (46) 10.09.2010, Бюл.№ 17, 2010 р. (72) ГОЛОВІН ВЛАДІМІР МІХАЙЛОВІЧ, RU, ЄФІМОВ ОЛЄГ НІКОЛАЄВІЧ, RU (73) ОТКРИТОЄ АКЦИОНЄРНОЄ ОБЩЄСТВО "ЮЖНОУРАЛЬСКІЙ АРМАТУРНО-ІЗОЛЯТОРНИЙ ЗАВОД", RU 3 дів та сильними вітрами, наприклад, пустелі, напівпустелі, степи, або райони з сильними туманами). Крім того, недоліком прототипу є недостатня довжина шляху витоку, що знижує надійність експлуатації гірлянд ізоляторів. Технічною задачею корисної моделі є підвищення аеродинамічних характеристик і підвищення надійності експлуатації гірлянд ізоляторів при атмосферних та промислових забрудненнях. Для досягнення поставленої задачі лінійний підвісний ізолятор містить шапку, стержень і ізоляційну деталь, що складається з головки і тарілки, виконаної у вигляді сегмента сфери, відношення h висоти тарілки до його діаметру - знаходиться D в межах 0,07-0,10, при цьому на нижній поверхні ізоляційної деталі виконано кільцеве ребро. h Вибрані значення співвідношення = 0,07D 0,10 забезпечують хороші аеродинамічні показники при одночасному відповідному розміру параметрів ізолятора вимогам Міжнародної електротехнічної комісії (МЕК). Форма ізоляційної деталі, виконаної у вигляді сегмента сфери зі збільшеним діаметром і малою висотою тарілки, сприяє меншому осадженню забруднених часток на поверхні ізоляційної деталі, її доброму обдуванню потоками повітря, що забезпечує можливість самоочищення ізоляторів під дією вітру від забруднень, підвищуючи надійність експлуатації гірлянд ізоляторів при атмосферних та промислових забрудненнях. h При відношенні менше 0,07 не забезпечуD ється відповідність розмірних параметрів ізолятора вимогам Міжнародної електротехнічної комісії (МЕК). При відношенні - більше 0,10 при експлуатації ізоляторів в районах з інтенсивними забрудненнями, але малою кількістю опадів, аеродинамічні характеристики, обумовлені формою і розмірними параметрами ізоляційної деталі, виявляються недостатніми, погіршуються умови самоочищення ізоляторів від забруднень, що підвищує ймовірність перекриття гірлянд ізоляторів та знижує надійність експлуатації. 52677 4 Наявність ребра на внутрішній поверхні ізоляційної деталі дозволяє збільшити довжину шляху витоку ізолятора, а, отже, і питому довжину шляху витоку гірлянди, що зменшує ймовірність перекриття гірлянди в забрудненому і зволоженому стані і також підвищує надійність експлуатації гірлянд ізоляторів при атмосферних та промислових забрудненнях. Сутність заявленого технічного рішення пояснюється кресленням, на якому представлений лінійний підвісний ізолятор. Лінійний підвісний ізолятор складається з ізоляційної деталі 1, що складається з головки і тарілки, виконаної у вигляді сегмента сфери, металевої шапки 2, закріпленої на голівці ізоляційної деталі, металевого стержня 3, вмонтованого всередину головки. Кріплення шапки і стержня з ізоляційної деталлю здійснюється за допомогою цементно-піщаної зв'язки 4. На нижній поверхні ізоляційної деталі 1 виконано кільцеве ребро 5. Аеродинамічний профіль ізоляційної деталі робить такий тип ізоляторів оптимальним для використання в районах з сильними вітрами (пустелі, степи, прибережні райони). Всі забруднення легко здуваються вітром з майже плоскої поверхні ізоляційної деталі. Результати проведених випробувань ізоляторів підтверджують зниження вірогідності перекриття гірлянд ізоляторів внаслідок забруднення на 1520%. Крім того, пропонований ізолятор при встановленні його першого (верхнім) в гірлянді типових ізоляторів може використовуватися як «парасолька» для захисту інших ізоляторів гірлянди від забруднень (наприклад, посліду птахів). Серед переваг пропонованого ізолятора можна також відзначити виконання вимоги деяких країн до лінійних підвісних ізоляторів щодо зниження рівня шумів, що виробляються при охолодженні вітром гірлянди ізоляторів. Аеродинамічна форма ізоляційної деталі сприяє зниженню турбулентності повітряного потоку, за рахунок чого рівень шумів значно знижується. 5 Комп’ютерна верстка М. Ломалова 52677 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45,м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
