Пристрій для розгину шплінтового замка

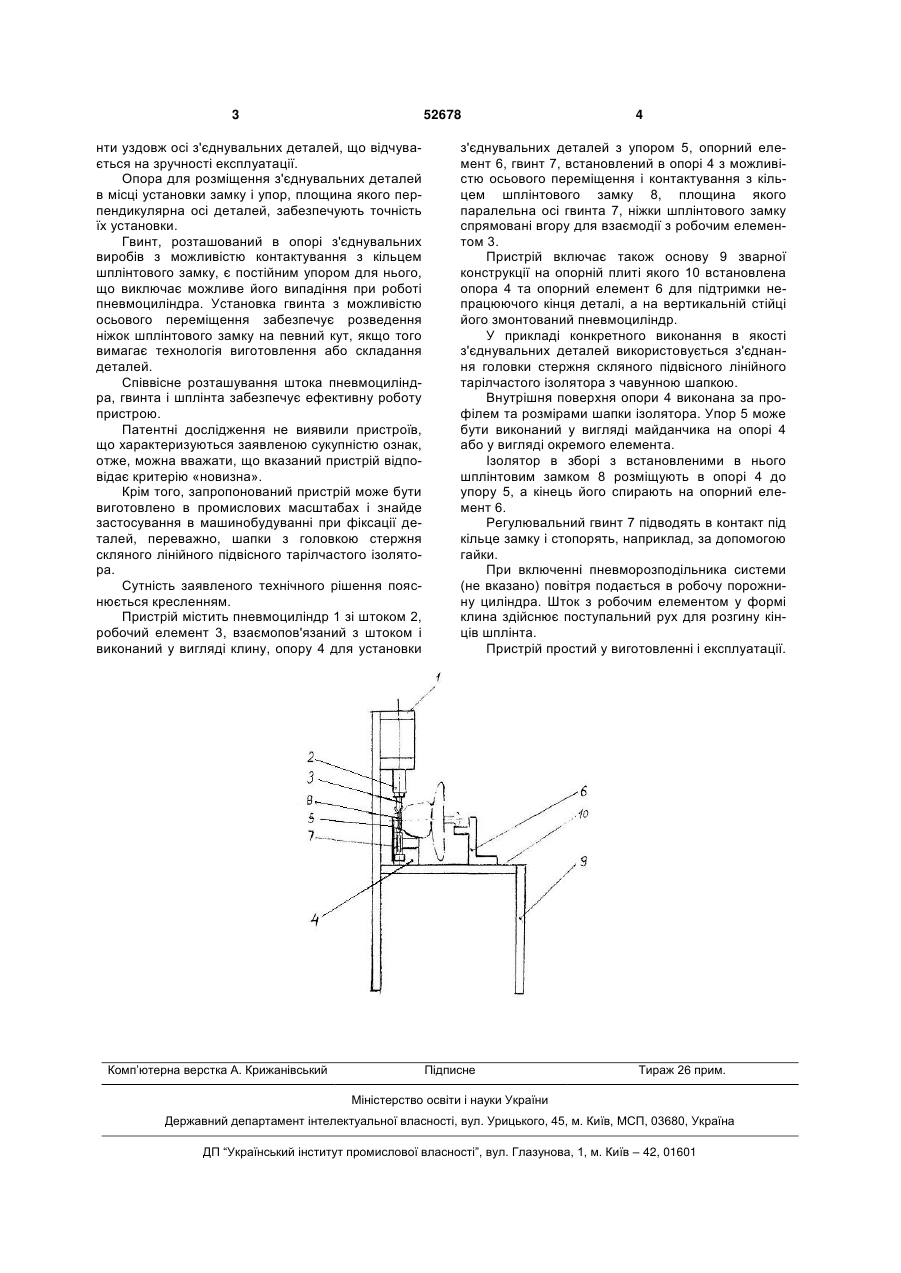

Пристрій для розгину шплінтового замка в з'єднанні деталей, що входять одна в іншу, пере 3 52678 нти уздовж осі з'єднувальних деталей, що відчувається на зручності експлуатації. Опора для розміщення з'єднувальних деталей в місці установки замку і упор, площина якого перпендикулярна осі деталей, забезпечують точність їх установки. Гвинт, розташований в опорі з'єднувальних виробів з можливістю контактування з кільцем шплінтового замку, є постійним упором для нього, що виключає можливе його випадіння при роботі пневмоциліндра. Установка гвинта з можливістю осьового переміщення забезпечує розведення ніжок шплінтового замку на певний кут, якщо того вимагає технологія виготовлення або складання деталей. Співвісне розташування штока пневмоциліндра, гвинта і шплінта забезпечує ефективну роботу пристрою. Патентні дослідження не виявили пристроїв, що характеризуються заявленою сукупністю ознак, отже, можна вважати, що вказаний пристрій відповідає критерію «новизна». Крім того, запропонований пристрій може бути виготовлено в промислових масштабах і знайде застосування в машинобудуванні при фіксації деталей, переважно, шапки з головкою стержня скляного лінійного підвісного тарілчастого ізолятора. Сутність заявленого технічного рішення пояснюється кресленням. Пристрій містить пневмоциліндр 1 зі штоком 2, робочий елемент 3, взаємопов'язаний з штоком і виконаний у вигляді клину, опору 4 для установки Комп’ютерна верстка А. Крижанівський 4 з'єднувальних деталей з упором 5, опорний елемент 6, гвинт 7, встановлений в опорі 4 з можливістю осьового переміщення і контактування з кільцем шплінтового замку 8, площина якого паралельна осі гвинта 7, ніжки шплінтового замку спрямовані вгору для взаємодії з робочим елементом 3. Пристрій включає також основу 9 зварної конструкції на опорній плиті якого 10 встановлена опора 4 та опорний елемент 6 для підтримки непрацюючого кінця деталі, а на вертикальній стійці його змонтований пневмоциліндр. У прикладі конкретного виконання в якості з'єднувальних деталей використовується з'єднання головки стержня скляного підвісного лінійного тарілчастого ізолятора з чавунною шапкою. Внутрішня поверхня опори 4 виконана за профілем та розмірами шапки ізолятора. Упор 5 може бути виконаний у вигляді майданчика на опорі 4 або у вигляді окремого елемента. Ізолятор в зборі з встановленими в нього шплінтовим замком 8 розміщують в опорі 4 до упору 5, а кінець його спирають на опорний елемент 6. Регулювальний гвинт 7 підводять в контакт під кільце замку і стопорять, наприклад, за допомогою гайки. При включенні пневморозподільника системи (не вказано) повітря подається в робочу порожнину циліндра. Шток з робочим елементом у формі клина здійснює поступальний рух для розгину кінців шплінта. Пристрій простий у виготовленні і експлуатації. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
