Запобіжна вибухова речовина

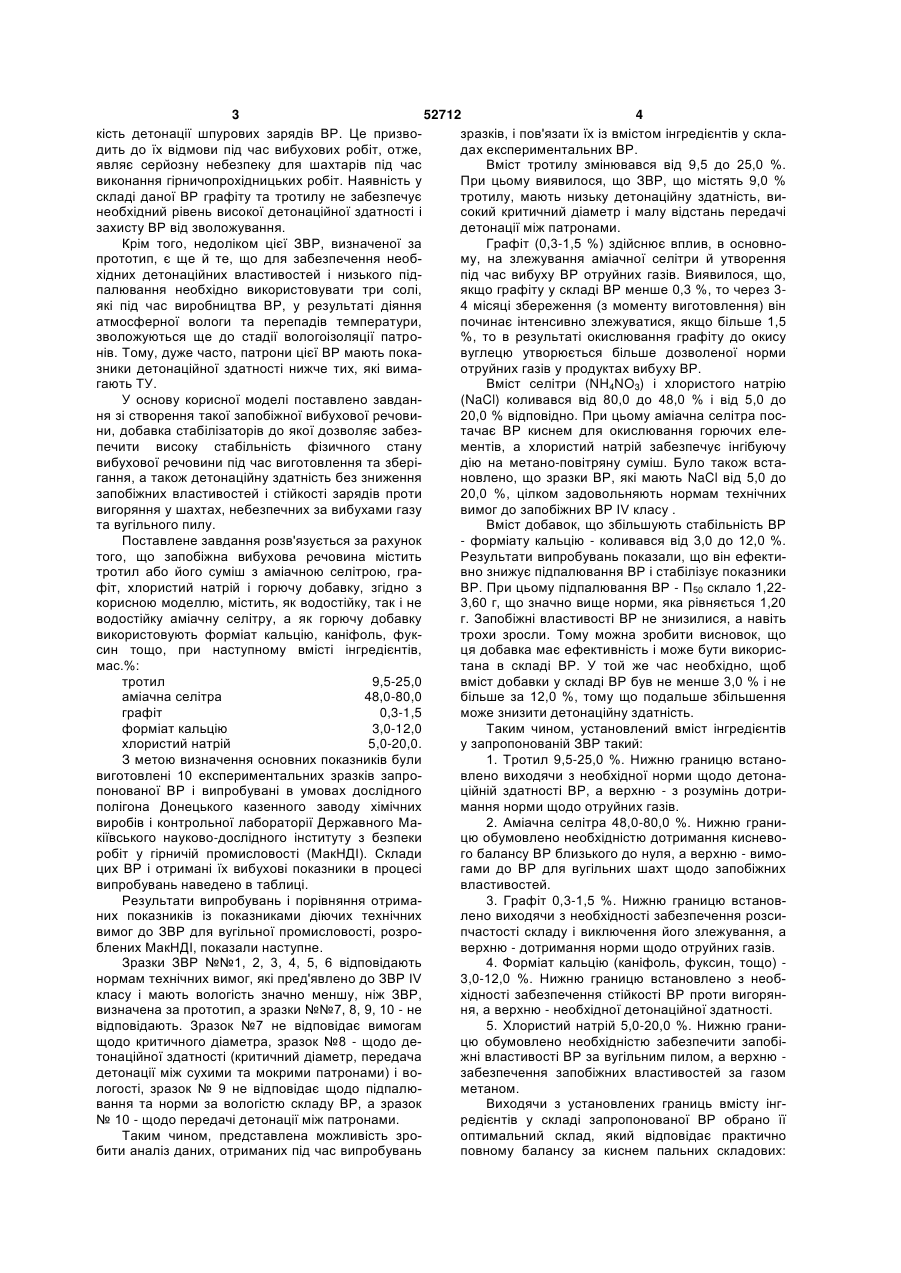

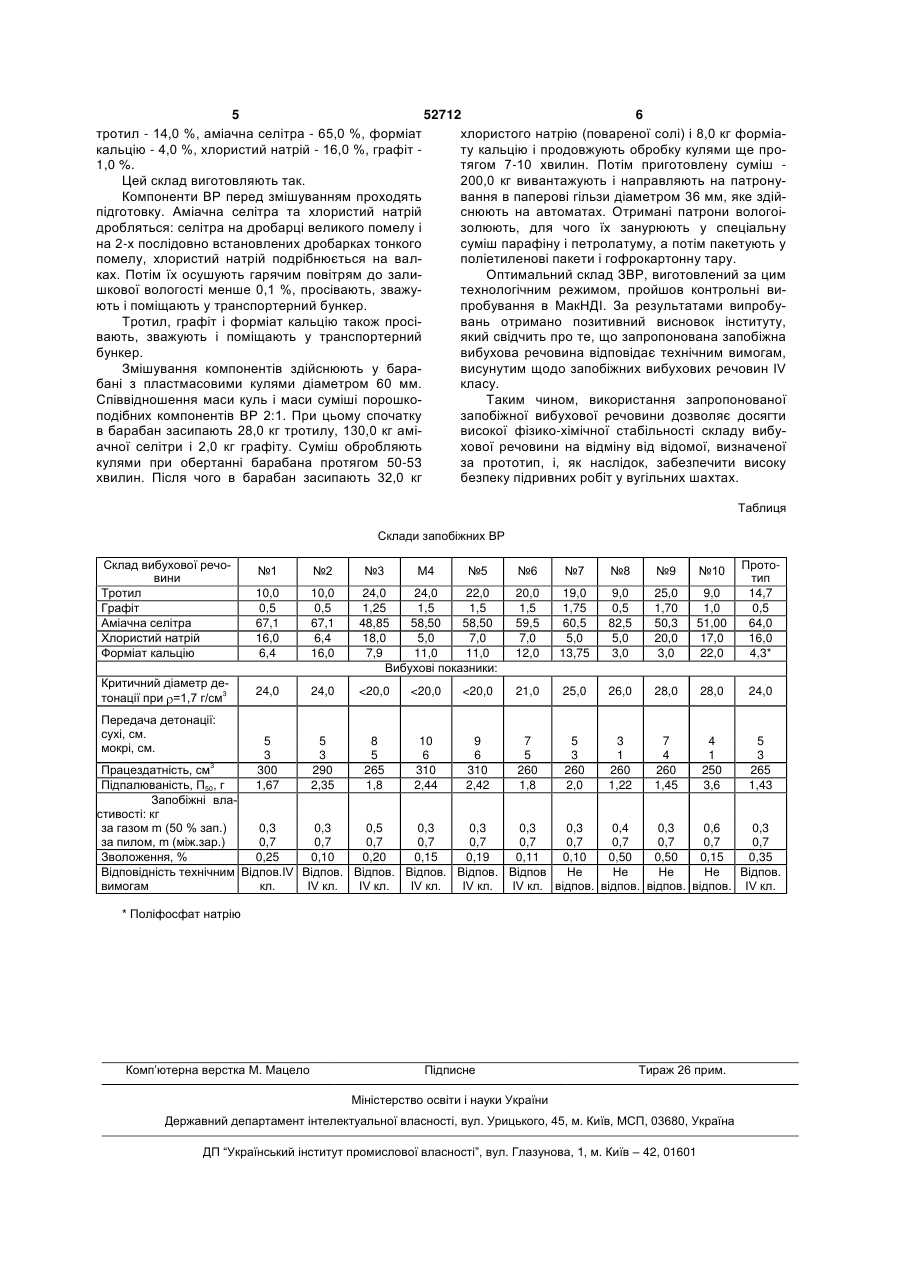

Запобіжна вибухова речовина, що містить тротил або його суміш з аміачною селітрою, гра 3 52712 4 кість детонації шпурових зарядів ВР. Це призвозразків, і пов'язати їх із вмістом інгредієнтів у складить до їх відмови під час вибухових робіт, отже, дах експериментальних ВР. являє серйозну небезпеку для шахтарів під час Вміст тротилу змінювався від 9,5 до 25,0 %. виконання гірничопрохідницьких робіт. Наявність у При цьому виявилося, що ЗВР, що містять 9,0 % складі даної ВР графіту та тротилу не забезпечує тротилу, мають низьку детонаційну здатність, винеобхідний рівень високої детонаційної здатності і сокий критичний діаметр і малу відстань передачі захисту ВР від зволожування. детонації між патронами. Крім того, недоліком цієї ЗВР, визначеної за Графіт (0,3-1,5 %) здійснює вплив, в основнопрототип, є ще й те, що для забезпечення необму, на злежування аміачної селітри й утворення хідних детонаційних властивостей і низького підпід час вибуху ВР отруйних газів. Виявилося, що, палювання необхідно використовувати три солі, якщо графіту у складі ВР менше 0,3 %, то через 3які під час виробництва ВР, у результаті діяння 4 місяці збереження (з моменту виготовлення) він атмосферної вологи та перепадів температури, починає інтенсивно злежуватися, якщо більше 1,5 зволожуються ще до стадії вологоізоляції патро%, то в результаті окислювання графіту до окису нів. Тому, дуже часто, патрони цієї ВР мають покавуглецю утворюється більше дозволеної норми зники детонаційної здатності нижче тих, які вимаотруйних газів у продуктах вибуху ВР. гають ТУ. Вміст селітри (NH4NO3) і хлористого натрію У основу корисної моделі поставлено завдан(NaCl) коливався від 80,0 до 48,0 % і від 5,0 до ня зі створення такої запобіжної вибухової речови20,0 % відповідно. При цьому аміачна селітра посни, добавка стабілізаторів до якої дозволяє забезтачає ВР киснем для окислювання горючих елепечити високу стабільність фізичного стану ментів, а хлористий натрій забезпечує інгібуючу вибухової речовини під час виготовлення та зберідію на метано-повітряну суміш. Було також встагання, а також детонаційну здатність без зниження новлено, що зразки ВР, які мають NaCl від 5,0 до запобіжних властивостей і стійкості зарядів проти 20,0 %, цілком задовольняють нормам технічних вигоряння у шахтах, небезпечних за вибухами газу вимог до запобіжних ВР IV класу . та вугільного пилу. Вміст добавок, що збільшують стабільність ВР Поставлене завдання розв'язується за рахунок - форміату кальцію - коливався від 3,0 до 12,0 %. того, що запобіжна вибухова речовина містить Результати випробувань показали, що він ефектитротил або його суміш з аміачною селітрою, гравно знижує підпалювання ВР і стабілізує показники фіт, хлористий натрій і горючу добавку, згідно з ВР. При цьому підпалювання ВР - П50 склало 1,22корисною моделлю, містить, як водостійку, так і не 3,60 г, що значно вище норми, яка рівняється 1,20 водостійку аміачну селітру, а як горючу добавку г. Запобіжні властивості ВР не знизилися, а навіть використовують форміат кальцію, каніфоль, фуктрохи зросли. Тому можна зробити висновок, що син тощо, при наступному вмісті інгредієнтів, ця добавка має ефективність і може бути викорисмас.%: тана в складі ВР. У той же час необхідно, щоб тротил 9,5-25,0 вміст добавки у складі ВР був не менше 3,0 % і не аміачна селітра 48,0-80,0 більше за 12,0 %, тому що подальше збільшення графіт 0,3-1,5 може знизити детонаційну здатність. форміат кальцію 3,0-12,0 Таким чином, установлений вміст інгредієнтів хлористий натрій 5,0-20,0. у запропонованій ЗВР такий: З метою визначення основних показників були 1. Тротил 9,5-25,0 %. Нижню границю встановиготовлені 10 експериментальних зразків запровлено виходячи з необхідної норми щодо детонапонованої ВР і випробувані в умовах дослідного ційній здатності ВР, а верхню - з розумінь дотриполігона Донецького казенного заводу хімічних мання норми щодо отруйних газів. виробів і контрольної лабораторії Державного Ма2. Аміачна селітра 48,0-80,0 %. Нижню граникіївського науково-дослідного інституту з безпеки цю обумовлено необхідністю дотримання кисневоробіт у гірничій промисловості (МакНДІ). Склади го балансу ВР близького до нуля, а верхню - вимоцих ВР і отримані їх вибухові показники в процесі гами до ВР для вугільних шахт щодо запобіжних випробувань наведено в таблиці. властивостей. Результати випробувань і порівняння отрима3. Графіт 0,3-1,5 %. Нижню границю встановних показників із показниками діючих технічних лено виходячи з необхідності забезпечення розсивимог до ЗВР для вугільної промисловості, розропчастості складу і виключення його злежування, а блених МакНДІ, показали наступне. верхню - дотримання норми щодо отруйних газів. Зразки ЗВР №№1, 2, 3, 4, 5, 6 відповідають 4. Форміат кальцію (каніфоль, фуксин, тощо) нормам технічних вимог, які пред'явлено до ЗВР IV 3,0-12,0 %. Нижню границю встановлено з необкласу і мають вологість значно меншу, ніж ЗВР, хідності забезпечення стійкості ВР проти вигорянвизначена за прототип, а зразки №№7, 8, 9, 10 - не ня, а верхню - необхідної детонаційної здатності. відповідають. Зразок №7 не відповідає вимогам 5. Хлористий натрій 5,0-20,0 %. Нижню гранищодо критичного діаметра, зразок №8 - щодо децю обумовлено необхідністю забезпечити запобітонаційної здатності (критичний діаметр, передача жні властивості ВР за вугільним пилом, а верхню детонації між сухими та мокрими патронами) і возабезпечення запобіжних властивостей за газом логості, зразок № 9 не відповідає щодо підпалюметаном. вання та норми за вологістю складу ВР, а зразок Виходячи з установлених границь вмісту інг№ 10 - щодо передачі детонації між патронами. редієнтів у складі запропонованої ВР обрано її Таким чином, представлена можливість зрооптимальний склад, який відповідає практично бити аналіз даних, отриманих під час випробувань повному балансу за киснем пальних складових: 5 52712 6 тротил - 14,0 %, аміачна селітра - 65,0 %, форміат хлористого натрію (повареної солі) і 8,0 кг форміакальцію - 4,0 %, хлористий натрій - 16,0 %, графіт ту кальцію і продовжують обробку кулями ще про1,0 %. тягом 7-10 хвилин. Потім приготовлену суміш Цей склад виготовляють так. 200,0 кг вивантажують і направляють на патронуКомпоненти ВР перед змішуванням проходять вання в паперові гільзи діаметром 36 мм, яке здійпідготовку. Аміачна селітра та хлористий натрій снюють на автоматах. Отримані патрони вологоідробляться: селітра на дробарці великого помелу і золюють, для чого їх занурюють у спеціальну на 2-х послідовно встановлених дробарках тонкого суміш парафіну і петролатуму, а потім пакетують у помелу, хлористий натрій подрібнюється на валполіетиленові пакети і гофрокартонну тару. ках. Потім їх осушують гарячим повітрям до залиОптимальний склад ЗВР, виготовлений за цим шкової вологості менше 0,1 %, просівають, зважутехнологічним режимом, пройшов контрольні виють і поміщають у транспортерний бункер. пробування в МакНДІ. За результатами випробуТротил, графіт і форміат кальцію також просівань отримано позитивний висновок інституту, вають, зважують і поміщають у транспортерний який свідчить про те, що запропонована запобіжна бункер. вибухова речовина відповідає технічним вимогам, Змішування компонентів здійснюють у барависунутим щодо запобіжних вибухових речовин IV бані з пластмасовими кулями діаметром 60 мм. класу. Співвідношення маси куль і маси суміші порошкоТаким чином, використання запропонованої подібних компонентів ВР 2:1. При цьому спочатку запобіжної вибухової речовини дозволяє досягти в барабан засипають 28,0 кг тротилу, 130,0 кг амівисокої фізико-хімічної стабільності складу вибуачної селітри і 2,0 кг графіту. Суміш обробляють хової речовини на відміну від відомої, визначеної кулями при обертанні барабана протягом 50-53 за прототип, і, як наслідок, забезпечити високу хвилин. Після чого в барабан засипають 32,0 кг безпеку підривних робіт у вугільних шахтах. Таблиця Склади запобіжних ВР Склад вибухової речовини Тротил Графіт Аміачна селітра Хлористий натрій Форміат кальцію Критичний діаметр де3 тонації при =1,7 г/см Передача детонації: сухі, см. мокрі, см. 3 №6 №7 №8 №9 №10 24,0 24,0 22,0 1,25 1,5 1,5 48,85 58,50 58,50 18,0 5,0 7,0 7,9 11,0 11,0 Вибухові показники: 20,0 1,5 59,5 7,0 12,0 19,0 1,75 60,5 5,0 13,75 9,0 0,5 82,5 5,0 3,0 25,0 1,70 50,3 20,0 3,0 9,0 1,0 51,00 17,0 22,0 Прототип 14,7 0,5 64,0 16,0 4,3* 24,0
