Ківш елеватора для обезводнення матеріалу

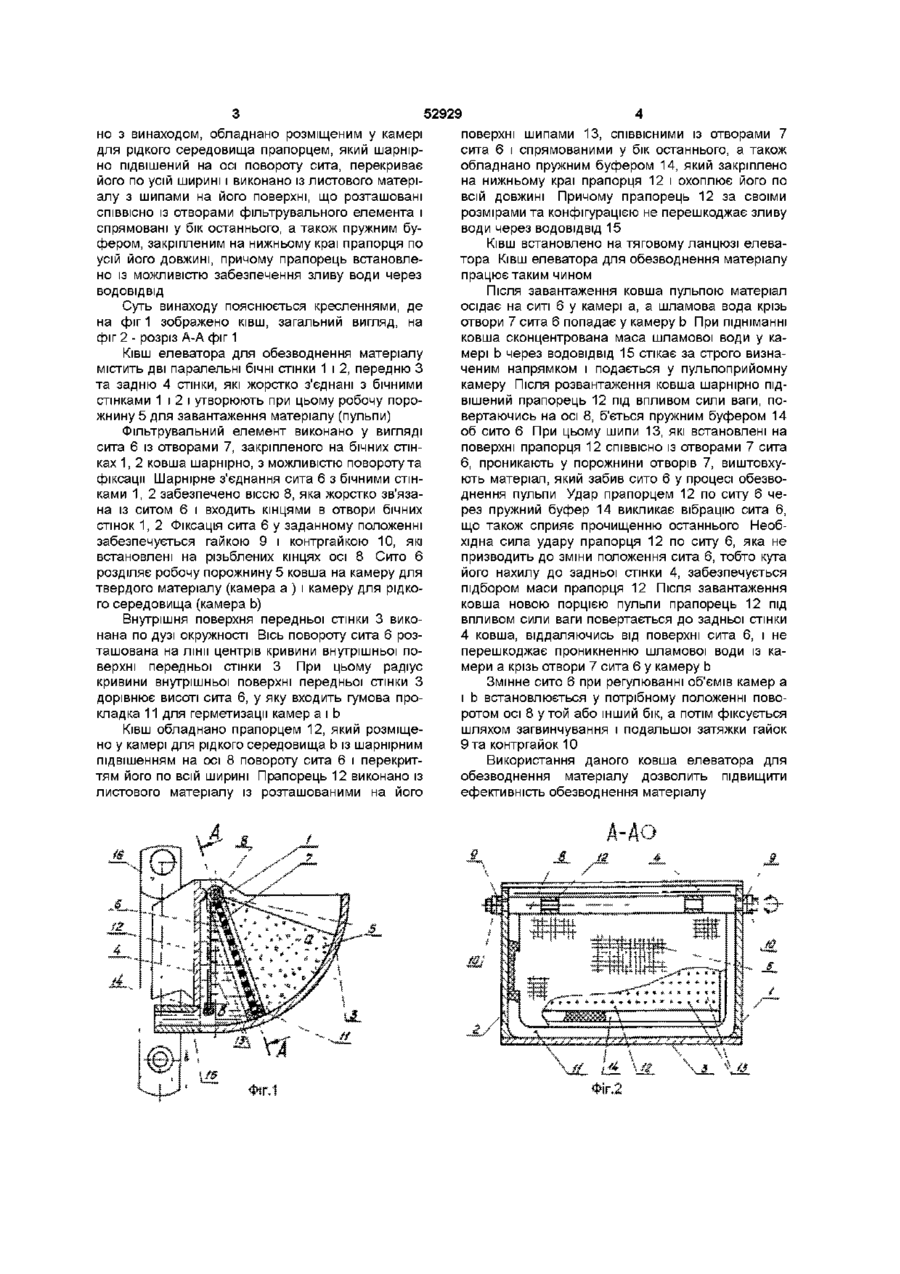

1 Ківш елеватора для обезводнення матеріалу, який містить дві паралельні бічні стінки, з'єднані із передньою, зігнутою по дузі окружності, і задньою стінками, фільтрувальний елемент для обезводнення матеріалу у вигляді сита, шарнірно встановлений на бічних стінках ковша з можливістю повороту та фіксації, який розділяє порожнину ковша на камеру для твердого матеріалу та камеру для рідкого середовища, причому вісь повороту сита розташована на лінії центрів кривизни внутрішньої поверхні передньої стінки ковша, і ВОДОВІДВІД, який відрізняється тим, що його обладнано прапорцем, розміщеним у камері для рідкого середовища, який шарнірно підвішено на осі повороту сита і перекриває його по усій ширині, а на нижньому краю прапорця по усій його довжині закріплено пружний буфер 2 Ківш елеватора для обезводнення матеріалу за п 1, який відрізняється тим, що прапорець виконано із листового матеріалу з шипами на його поверхні, розташованими СПІВВІСНО із отворами сита і спрямованими у бік останнього 3 Ківш елеватора для обезводнення матеріалу за п 1, який відрізняється тим, що прапорець встановлено із можливістю забезпечення зливу води Винахід відноситься до промислового транспорту і може бути використаний у елеваторах для обезводнення матеріалу Відомо КІВШ елеватора для обезводнення матеріалу, який містить дві бічні стінки, з'єднані з ними перфоровані передню та задню стінки і ВОДОВІДВІДНИЙ лист, який виконано у вигляді мембрани і з'єднано із передньою та бічними стінками (див а с СРСР №1025606 МПК З В 65 G 17/36, опубл в бюл №24, 1983р) Недоліком даного ковша є низька ефективність обезводнення матеріалу в процесі експлуатації ковша, що пов'язано із забиванням перфорованих стінок матеріалом, що обезводнюється Найбільш близьким до ковша, що заявляється (прототипом) є ківш елеватора для обезводнення матеріалу, який містить дві паралельні бічні стінки, що з'єднані із передньою, зігнутою по дузі окружності, і задньою стінками, фільтрувальний елемент для обезводнення матеріалу у вигляді сита, який шарнірно встановлено на бічних стінках ковша з можливістю повороту та фіксації і розділяє порожнину ковша на камеру для твердого матеріалу та камеру для рідкого середовища, причому вісь повороту сита розташована на лінії центрів кривини внутрішньої поверхні передньої стінки ковша, і ВОДОВІДВІД (див а с СРСР №1555229 МПК 5 В 65 G 17/36, В ЗО В 11 /00, опубл 07 04 90, бюл №13) Недоліком даного ковша є низька ефективність обезводнення матеріалу у процесі експлуатації ковша, що пов'язано із забиванням сита матеріалом, що обезводнюється В основу винаходу поставлено задачу удосконалення ковша елеватора для обезводнення матеріалу шляхом того, що його обладнано прапорцем, який шарнірно підвішений на осі повороту сита, і пружним буфером, що приведе до збільшення ефективності обезводнення матеріалу у процесі експлуатації ковша внаслідок запобігання забивання сита матеріалом, що обезводнюється Поставлена задача досягається тим, що ківш елеватора для обезводнення матеріалу, який містить дві паралельні бічні стінки, що з'єднані із передньою, зігнутою по дузі окружності, і задньою стінками, фільтрувальний елемент для обезводнення матеріалу у вигляді сита, який шарнірно встановлено на бічних стінках ковша з можливістю повороту та фіксації і розділяє порожнину ковша на камеру для твердого матеріалу та камеру для рідкого середовища, причому вісь повороту сита розташована на лінії центрів кривини внутрішньої поверхні передньої стінки ковша, і ВОДОВІДВІД, ЗГІД через ВОДОВІДВІД ю 52929 но з винаходом, обладнано розміщеним у камері для рідкого середовища прапорцем, який шарнірно підвішений на осі повороту сита, перекриває його по усій ширині і виконано із листового матеріалу з шипами на його поверхні, що розташовані СПІВВІСНО із отворами фільтрувального елемента і спрямовані у бік останнього, а також пружним буфером, закріпленим на нижньому краї прапорця по усій його довжині, причому прапорець встановлено із можливістю забезпечення зливу води через ВОДОВІДВІД Суть винаходу пояснюється кресленнями, де на фіг 1 зображено ківш, загальний вигляд, на фіг 2 - розріз А-А фіг 1 Ківш елеватора для обезводнення матеріалу містить дві паралельні бічні стінки 1 і 2, передню З та задню 4 стінки, які жорстко з'єднані з бічними стінками 1 і 2 і утворюють при цьому робочу порожнину 5 для завантаження матеріалу (пульпи) Фільтрувальний елемент виконано у вигляді сита 6 із отворами 7, закріпленого на бічних стінках 1, 2 ковша шарнірно, з можливістю повороту та фіксації Шарнірне з'єднання сита 6 з бічними стінками 1, 2 забезпечено віссю 8, яка жорстко зв'язана із ситом 6 і входить кінцями в отвори бічних стінок 1, 2 Фіксація сита 6 у заданному положенні забезпечується гайкою 9 і контргайкою 10, які встановлені на різьблених кінцях осі 8 Сито 6 розділяє робочу порожнину 5 ковша на камеру для твердого матеріалу (камера а ) і камеру для рідкого середовища (камера Ь) Внутрішня поверхня передньої стінки 3 виконана по дузі окружності Вісь повороту сита 6 розташована на лінії центрів кривини внутрішньої поверхні передньої стінки 3 При цьому радіус кривини внутрішньої поверхні передньої стінки З дорівнює висоті сита 6, у яку входить гумова прокладка 11 для герметизації камер а і b Ківш обладнано прапорцем 12, який розміщено у камері для рідкого середовища b із шарнірним підвішенням на осі 8 повороту сита 6 і перекриттям його по всій ширині Прапорець 12 виконано із листового матеріалу із розташованими на його поверхні шипами 13, СПІВВІСНИМИ із отворами 7 сита 6 і спрямованими у бік останнього, а також обладнано пружним буфером 14, який закріплено на нижньому краї прапорця 12 і охоплює його по всій довжині Причому прапорець 12 за своїми розмірами та конфігурацією не перешкоджає зливу води через ВОДОВІДВІД 15 Ківш встановлено на тяговому ланцюзі елеватора Ківш елеватора для обезводнення матеріалу працює таким чином Після завантаження ковша пульпою матеріал осідає на ситі 6 у камері а, а шламова вода крізь отвори 7 сита 6 попадає у камеру b При підніманні ковша сконцентрована маса шламової води у камері b через ВОДОВІДВІД 15 стікає за строго визначеним напрямком і подається у пульпоприйомну камеру Після розвантаження ковша шарнірно підвішений прапорець 12 під впливом сили ваги, повертаючись на осі 8, б'ється пружним буфером 14 об сито 6 При цьому шипи 13, які встановлені на поверхні прапорця 12 СПІВВІСНО ІЗ отворами 7 сита 6, проникають у порожнини отворів 7, виштовхують матеріал, який забив сито 6 у процесі обезводнення пульпи Удар прапорцем 12 по ситу 6 через пружний буфер 14 викликає вібрацію сита 6, що також сприяє прочищенню останнього Необхідна сила удару прапорця 12 по ситу 6, яка не призводить до зміни положення сита 6, тобто кута його нахилу до задньої стінки 4, забезпечується підбором маси прапорця 12 Після завантаження ковша новою порцією пульпи прапорець 12 під впливом сили ваги повертається до задньої стінки 4 ковша, віддаляючись від поверхні сита 6, і не перешкоджає проникненню шламової води із камери а крізь отвори 7 сита 6 у камеру b Змінне сито 6 при регулюванні об'ємів камер а і b встановлюється у потрібному положенні поворотом осі 8 у той або інший бік, а потім фіксується шляхом загвинчування і подальшої затяжки гайок 9 та контргайок 10 Використання даного ковша елеватора для обезводнення матеріалу дозволить підвищити ефективність обезводнення матеріалу 52929 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
