Ківш для навантаження коренебульбоплодів

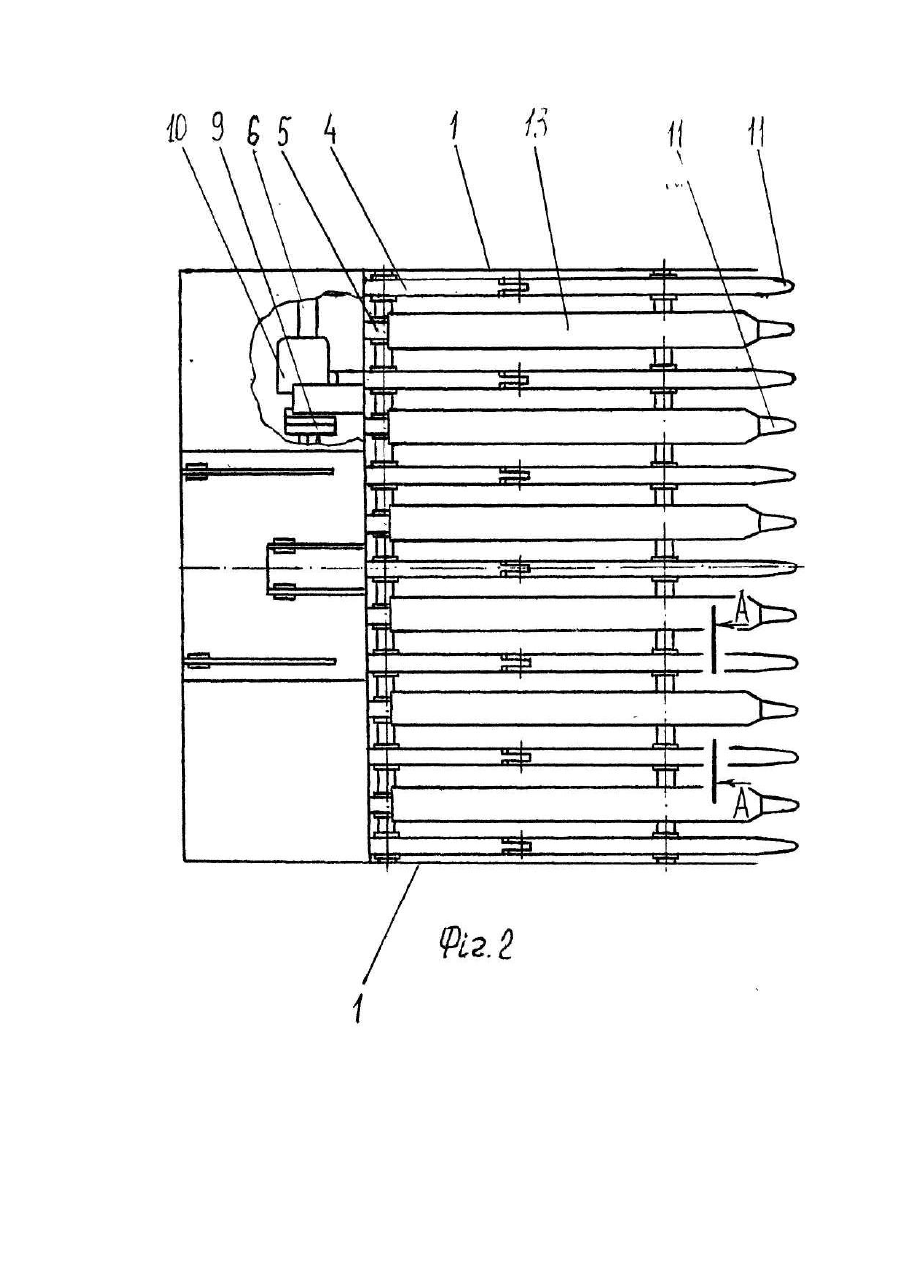

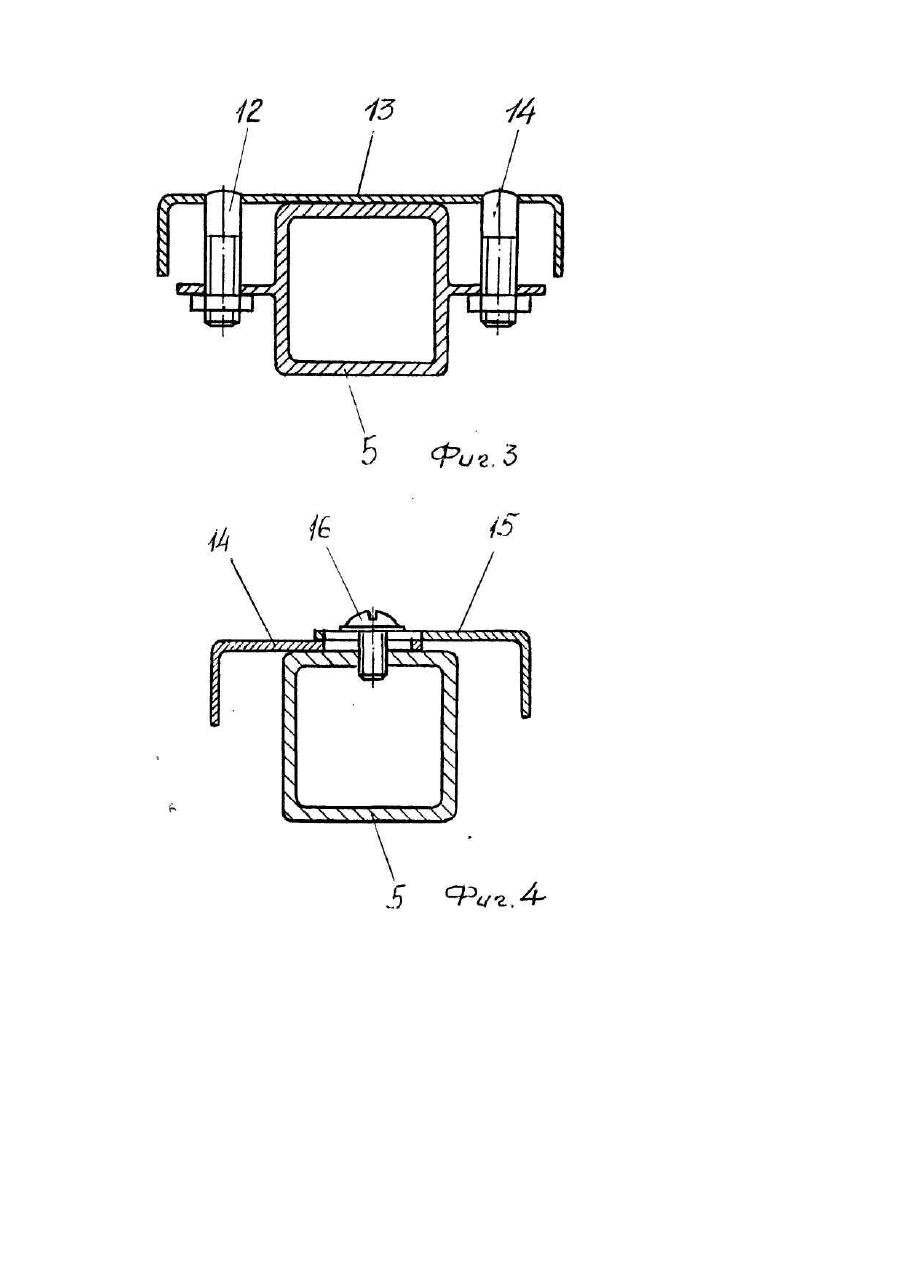

Винахід відноситься до робочих органів універсальних навантажувачів, які використовують для навантаження коренебульбоплодів в транспортні засоби. За прототип взято ківш, який складається з бокових стінок, а також днища і задньої стінки у вигляді решітки з поворотних у вертикальних поздовжніх площинах і нерухомих стержнів, причому стержні виконані у вигляді єдиних елементів і розташовані із чергуванням поворотних стержнів відносно нерухомих з'єднаних поперечинами [1]. На відміну від вищезгаданих конструкцій, він додатково обладнаний розташованою над стержнями обмежено рухомою . гнучкою накладкою (сіткою), прикріпленою до бокових стінок та нерухомих стержнів. Така конструкція ковша забезпечує можливість застосування його для використання земляних робіт, навантаження мінеральних добрив, вапна, піску, сортування гравія і тіні. Проте, суттєвим недоліком такого ковша при навантаженні коренебульбоплодів є те, що обмежено рухома суцільна гнучка накладка перешкоджає вдокремленню від коренебульбоплодів грунту, а накладка у вигляді сітки значно затрудняє сепарацію обмеженням установки більших значень амплітуди коливань поворотних стержнів, Крім цього, на сітці утворюється шар Із. вільних грудок грунту, які знаходяться у во-росі коренебульбоплодів, що призводить до припинення сепарації. Задачею винаходу є удосконалення ковша для навантаження коренебульбоплодів таким чином, щоб при навантаженні корене-бульбоплодів різних розмірів відокремлювати від них грунт, який знаходиться у воросі, шляхом створення активної сепаруючої поверхні І зменшити їх пошкодження. Поставлена задача вирішується таким чином, що ківш для навантаження коренебульбоплодів, який складається з бокових стінок, а також днища І задньої стінки у вигляді решітки з поворотних у вертикальних поздовжніх площинах І нерухомих стержнів із зубцями та привода поворотних стержнів, причому стержні виконані у вигляді єдиних елементів і розташовані із чергуванням поворотних стержнів відносно нерухомих, обладнують на всій довжині нерухомих стержнів змінними накладками, які кріплять за допомогою шпильок. Накладки розташовані в одній площині з стержнями І мають більшу від них ширину. Накладки можуть бути виконані таким чином, що для зменшення кількості їх наборів, вони регульовані по ширині, і складаються Із двох Г-образних пластин, які мають поперечні видовжені вирізи і кріпляться за допомогою гвинта. На фіг. 1 зображений ківш для навантаження коренебульбоплодів Із змінними накладками, вигляд збоку; на фіг. 2 - те ж, вигляд зверху; на фіг. З показано кріплення накладок; на фіг. 4 - варіант кріплення накладок. Ківш складається із двох бокових стінок 1, з'єднаних між собою за допомогою поперечних осей 2 і 3. На поперечних осях 2 і З почергово змонтовані поворотні стержні 4 і жорстко закріплені нерухомі стержні 5, які утворюють днище та частину задньої стінки ковша. Поворотні стержні 4 через поперечину 6, важіль 7, повзун 8, муфту 9 з'єднані з гідромотором 10. Передні кінці стержнів 4 і 5 виконані таким чином, що утворюють клиноподібні зуби 11. На всій довжині нерухомих стержнів 5, за допомогою шпильок 12, жорстко закріплені змінні накладки 13. Накладки 13 розташовані в одній площині з стержнями 4 і 5 і мають більшу від них ширину. Ківш укомплектований наборами накладок різної ширини. Накладки можуть бути у вигляді двох Г-образних пластин 14 І 15 з поперечними видовженими вирізами, і кріпляться за допомогою гвинта 16. Ківш працює так. Перед навантаженням кожного виду коренебульбоплодів визначають їх геометричні розміри та засміченість вороху з метою установлення на нерухомих стержнях 5 ковша відповідної ширини накладок 13, щоб не допустити проходження коренебульбоплодів між граблинами в процесі відокремлення від них грунту. Таким чином, зазор можна зробити таким, щоб між стержнями 4 І 5 не проходили даного виду коренебульбоплоди, а сепарація вороху була максимальною. При заглибленні ковша в кагат коренебульбоплодів включають гідромотор 10, який через муфту 9, повзун 8, тягу 7 та поперечину б приводить в коливальний рух поворотні стержні 4 відносно нерухомих 5. Вібрація передніх кінців поворотних стержнів 4 зменшує зусилля заглиблення ковша в кагат коренебульбоплодів. Після заповнення ковша коренебульбоплодами, його піднімають на необхідну для навантаження в транспортний засіб висоту, не виключаючи при цьому гідромотор 10 привода поворотних стержнів 4. В процесі підйому і перенесення ковша до транспортного засобу, грунт, який попав в ківш разом із коренебульбоплодами, просипається між нерухомими 5 та поворотними 4 стержнями, завдяки коливанню останніх. Після висипання коренебульбоплодів Із ковша в кузов транспортного засобу процес повторюють. При використанні накладок у вигляді двох Г-образних пластин 14, 15, їх розсовують на необхідну для даного виду коренебульбоплодів ширину. Ківш Із накладками у вигляді двох Г-образних пластин 14 і 15 працює аналогічно.
