Спосіб зменшення зварювальних деформацій та напруг
Номер патенту: 53060
Опубліковано: 15.01.2003
Автори: Друзь Олег Миколайович, Гедрович Анатолій Іванович, Гальцов Ігор Олександрович
Формула / Реферат
Спосіб зменшення зварювальних деформацій та напруг, при якому у виробі, за зварювальною ванною, створюють градієнт температур по поперечному перерізу зварного з'єднання в напрямку, нормальному від осі шва, шляхом охолодження шва в процесі зварювання до повного охолодження виробу в поперечному перерізі, а крайки виробу перед зварюванням закріплюють по границях зони пластичних деформацій, який відрізняється тим, що охолодження ділянки зони впливу виконують у межах від лінії сплавлення шва з основним металом до притискачів, які встановлюються на відстані L від шва, яка визначається необхідністю усунення деформації з'єднання з площини (кутової деформації).
Текст

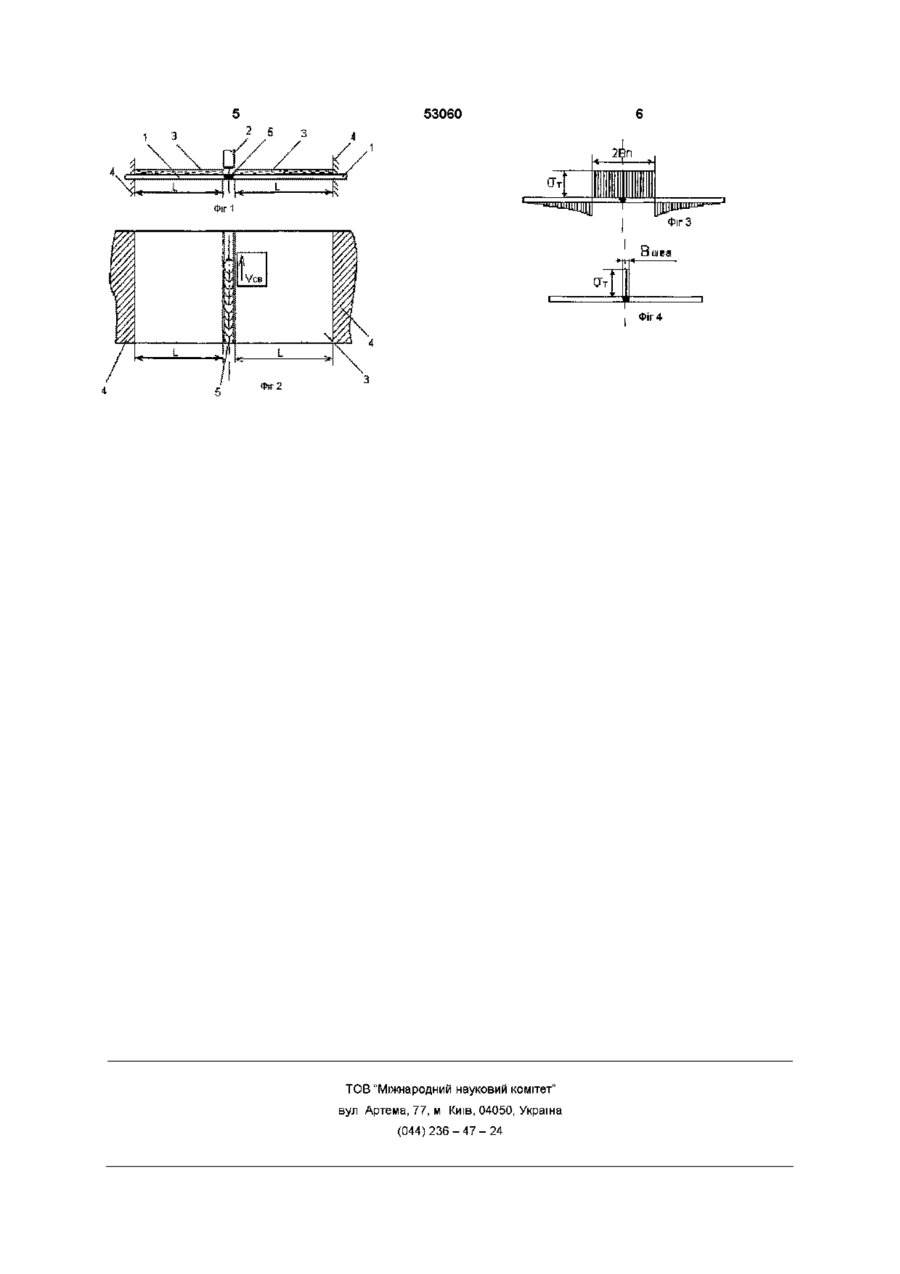

Спосіб зменшення зварювальних деформацій та напруг, при якому у виробі, за зварювальною ванною, створюють градієнт температур по поперечному перерізу зварного з'єднання в напрямку, О (О о со ю встановлюють на відстані L від шва Відстань L визначається необхідністю усунення деформації з'єднання з площині (кутової деформації) Сутність винаходу пояснюється кресленням, де на фиг 1 зображений пристрій для реалізації способу зменшення зварювальних деформацій і напруг, на фіг 2 - цей же пристрій вид зверху, на фіг 3, 4 - епюри залишкових напруг (Фіг 3 зварювання без охолодження, Фіг 4 - зварювання з охолодженням) Пристрій для реалізації способу містить 1 виріб, 2 - зварювальний пальник, що рухається, 3 охолоджувач, 4 - притискачі, 5 - зварний шов Спосіб здійснюється в такий спосіб Перед зварюванням крайки, що зварюються, закріплюються на відстані L від шва Оптимальне розташування притисків визначається розмірами охолоджувача 3 і необхідністю усунення кутових деформацій Для зменшення залишкових деформацій і напруг усувають зону пластичних деформацій укорочення, розташовану за межами лінії оплавлення Усунення зони пластичних деформацій по поперечному перерізі укорочення досягається охолодженням зони термічного впливу на ДІЛЯНЦІ в межах від лінії сплавлення (Тпл) до притискачів 4, охолоджувачем 3 за зварювальним пальником 2, що рухається, і зварювальною ванною У не охолоджуваному шві за зварювальною ванною розвиваються пластичні деформації подовження до температури появи міцностних властивостей в основному металі (для маловуглецевих сталей 500°С) При повному остиганні шва залишкові напруги в ньому досягають величини границі текучості основного металу Після зняття притискачів при великій жорсткості з'єднання в звареному шві будуть зафіксовані залишкові напруги близькі до межі текучості основного металу Стискаючі напруги в основному металі будуть визначатися співвідношенням °О Н = (
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of reduction of welding deformations and forces
Автори англійськоюHedrovych Anatolii Ivanovych, Haltsov Ihor Oleksandrovych, Druz Oleh Mykolaiovych
Назва патенту російськоюСпособ уменьшения сварочных деформаций и напряжений
Автори російськоюГедрович Анатолий Иванович, Гальцов Игорь Александрович, Друзь Олег Николаевич
МПК / Мітки
МПК: B23K 33/00
Мітки: спосіб, зварювальних, деформацій, зменшення, напруг
Код посилання
<a href="https://ua.patents.su/3-53060-sposib-zmenshennya-zvaryuvalnikh-deformacijj-ta-naprug.html" target="_blank" rel="follow" title="База патентів України">Спосіб зменшення зварювальних деформацій та напруг</a>
