Охолоджуючий пристрій для зниження зварювальних деформацій та напружень

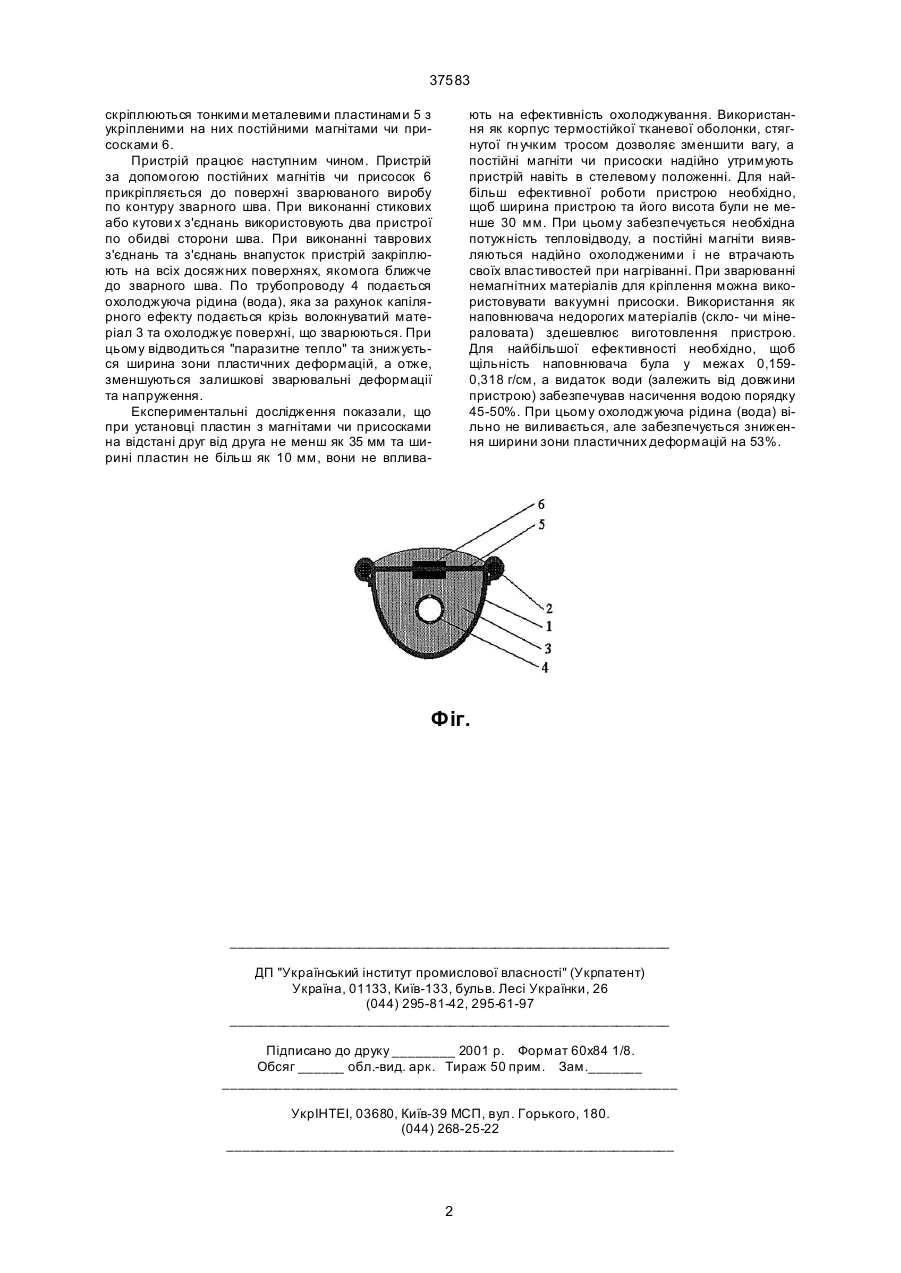

Охолоджуючий пристрій для зниження зварювальних деформацій та напружень, який містить корпус, пористий наповнювач та тр убопровід з 37583 скріплюються тонкими металевими пластинами 5 з укріпленими на них постійними магнітами чи присосками 6. Пристрій працює наступним чином. Пристрій за допомогою постійних магнітів чи присосок 6 прикріпляється до поверхні зварюваного виробу по контуру зварного шва. При виконанні стикових або кутови х з'єднань використовують два пристрої по обидві сторони шва. При виконанні таврових з'єднань та з'єднань внапусток пристрій закріплюють на всіх досяжних поверхнях, якомога ближче до зварного шва. По трубопроводу 4 подається охолоджуюча рідина (вода), яка за рахунок капілярного ефекту подається крізь волокнуватий матеріал 3 та охолоджує поверхні, що зварюються. При цьому відводиться "паразитне тепло" та знижується ширина зони пластичних деформацій, а отже, зменшуються залишкові зварювальні деформації та напруження. Експериментальні дослідження показали, що при установці пластин з магнітами чи присосками на відстані друг від друга не менш як 35 мм та ширині пластин не більш як 10 мм, вони не вплива ють на ефективність охолоджування. Використання як корпус термостійкої тканевої оболонки, стягнутої гн учким тросом дозволяє зменшити вагу, а постійні магніти чи присоски надійно утримують пристрій навіть в стелевому положенні. Для найбільш ефективної роботи пристрою необхідно, щоб ширина пристрою та його висота були не менше 30 мм. При цьому забезпечується необхідна потужність тепловідводу, а постійні магніти виявляються надійно охолодженими і не втрачають своїх властивостей при нагріванні. При зварюванні немагнітних матеріалів для кріплення можна використовувати вакуумні присоски. Використання як наповнювача недорогих матеріалів (скло- чи мінераловата) здешевлює виготовлення пристрою. Для найбільшої ефективності необхідно, щоб щільність наповнювача була у межах 0,1590,318 г/см, а видаток води (залежить від довжини пристрою) забезпечував насичення водою порядку 45-50%. При цьому охолоджуюча рідина (вода) вільно не виливається, але забезпечується зниження ширини зони пластичних деформацій на 53%. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
