Мийний пристрій
Номер патенту: 53065
Опубліковано: 27.09.2010
Автори: Решетніков Володимир Федорович, Абраменко Дмитро Сергійович, Хвостов Михайло Миколайович
Формула / Реферат

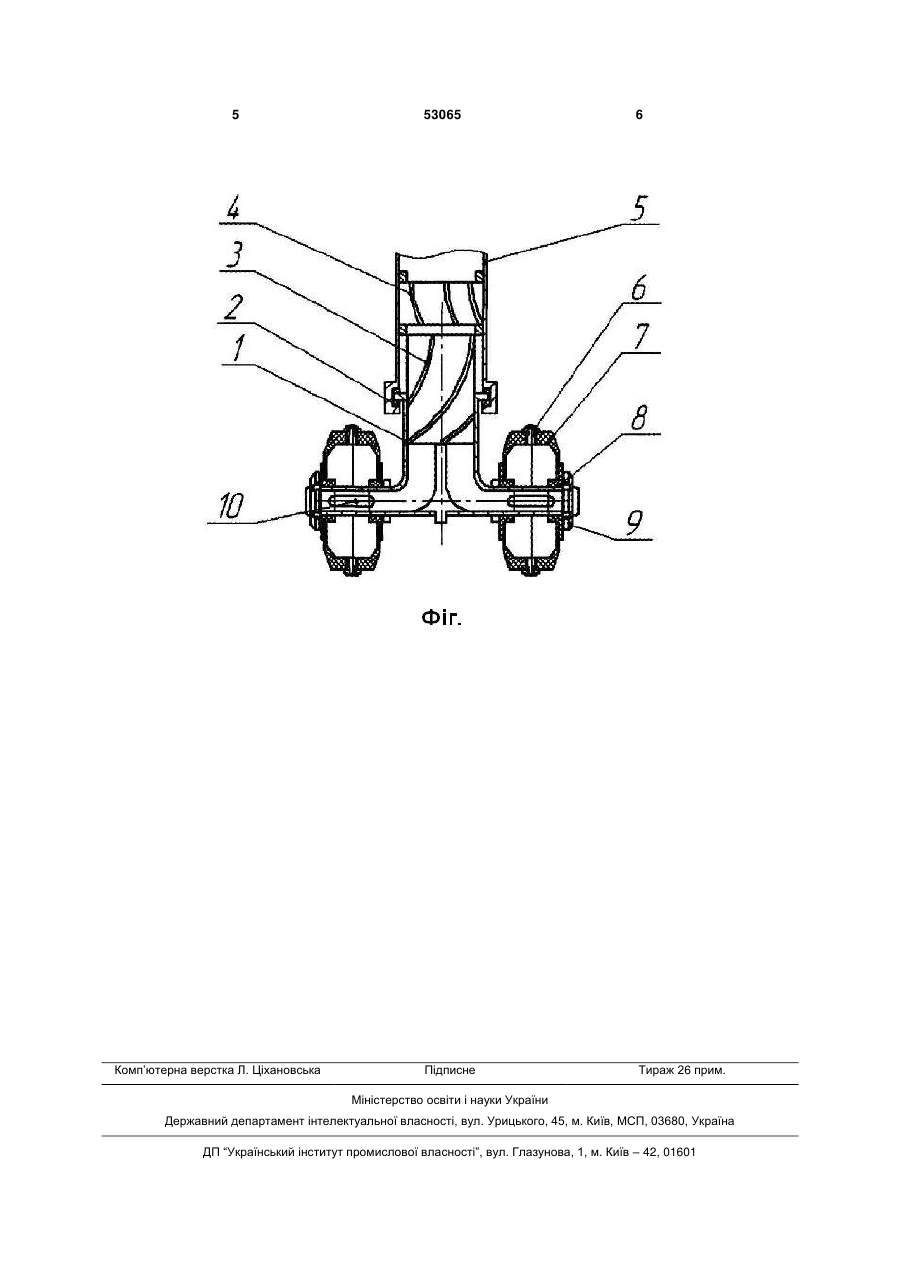

Мийний пристрій, що містить нерухомий патрубок для підведення мийної рідини, порожній корпус, виконаний у вигляді трійника, що встановлений на патрубку з можливістю обертання уздовж осі патрубка, турбінку, розміщену на вході корпусу і кінематично зв'язану з ним для забезпечення його обертання відносно патрубка, мийні головки з соплами, які встановлені на виходах корпусу з можливістю обертання відносно осі, перпендикулярній осі корпусу, який відрізняється тим, що турбінка виконана у вигляді крильчатки із спіралеподібними лопатями і додатково поперед нею по руху мийної рідини встановлений багатозахідний шнек із закрученням лопатей у бік, протилежний до закручення лопатей крильчатки.
Текст

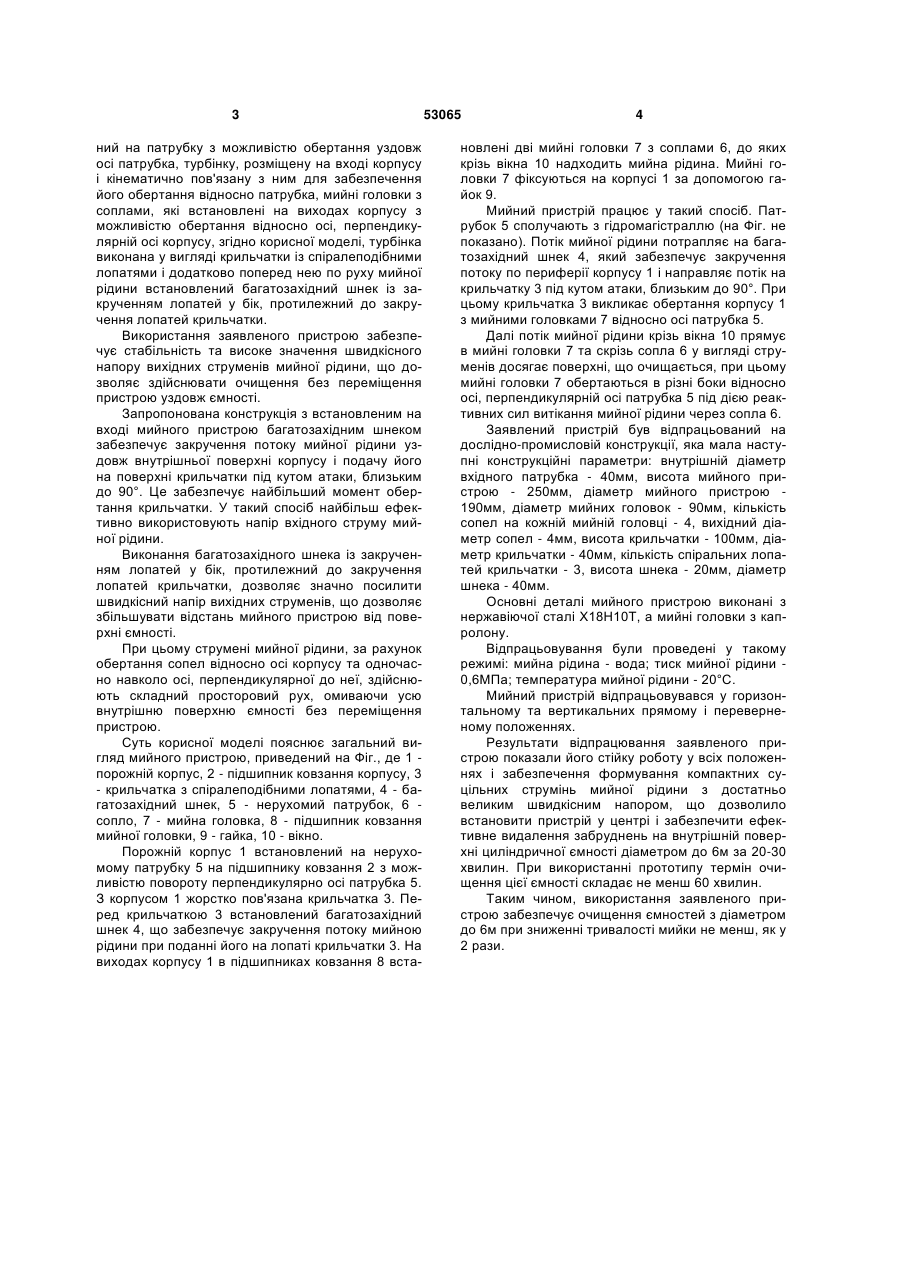

Мийний пристрій, що містить нерухомий патрубок для підведення мийної рідини, порожній корпус, виконаний у вигляді трійника, що встановле 3 ний на патрубку з можливістю обертання уздовж осі патрубка, турбінку, розміщену на вході корпусу і кінематично пов'язану з ним для забезпечення його обертання відносно патрубка, мийні головки з соплами, які встановлені на виходах корпусу з можливістю обертання відносно осі, перпендикулярній осі корпусу, згідно корисної моделі, турбінка виконана у вигляді крильчатки із спіралеподібними лопатями і додатково поперед нею по руху мийної рідини встановлений багатозахідний шнек із закрученням лопатей у бік, протилежний до закручення лопатей крильчатки. Використання заявленого пристрою забезпечує стабільність та високе значення швидкісного напору вихідних струменів мийної рідини, що дозволяє здійснювати очищення без переміщення пристрою уздовж ємності. Запропонована конструкція з встановленим на вході мийного пристрою багатозахідним шнеком забезпечує закручення потоку мийної рідини уздовж внутрішньої поверхні корпусу і подачу його на поверхні крильчатки під кутом атаки, близьким до 90°. Це забезпечує найбільший момент обертання крильчатки. У такий спосіб найбільш ефективно використовують напір вхідного струму мийної рідини. Виконання багатозахідного шнека із закрученням лопатей у бік, протилежний до закручення лопатей крильчатки, дозволяє значно посилити швидкісний напір вихідних струменів, що дозволяє збільшувати відстань мийного пристрою від поверхні ємності. При цьому струмені мийної рідини, за рахунок обертання сопел відносно осі корпусу та одночасно навколо осі, перпендикулярної до неї, здійснюють складний просторовий рух, омиваючи усю внутрішню поверхню ємності без переміщення пристрою. Суть корисної моделі пояснює загальний вигляд мийного пристрою, приведений на Фіг., де 1 порожній корпус, 2 - підшипник ковзання корпусу, 3 - крильчатка з спіралеподібними лопатями, 4 - багатозахідний шнек, 5 - нерухомий патрубок, 6 сопло, 7 - мийна головка, 8 - підшипник ковзання мийної головки, 9 - гайка, 10 - вікно. Порожній корпус 1 встановлений на нерухомому патрубку 5 на підшипнику ковзання 2 з можливістю повороту перпендикулярно осі патрубка 5. З корпусом 1 жорстко пов'язана крильчатка 3. Перед крильчаткою 3 встановлений багатозахідний шнек 4, що забезпечує закручення потоку мийною рідини при поданні його на лопаті крильчатки 3. На виходах корпусу 1 в підшипниках ковзання 8 вста 53065 4 новлені дві мийні головки 7 з соплами 6, до яких крізь вікна 10 надходить мийна рідина. Мийні головки 7 фіксуються на корпусі 1 за допомогою гайок 9. Мийний пристрій працює у такий спосіб. Патрубок 5 сполучають з гідромагістраллю (на Фіг. не показано). Потік мийної рідини потрапляє на багатозахідний шнек 4, який забезпечує закручення потоку по периферії корпусу 1 і направляє потік на крильчатку 3 під кутом атаки, близьким до 90°. При цьому крильчатка 3 викликає обертання корпусу 1 з мийними головками 7 відносно осі патрубка 5. Далі потік мийної рідини крізь вікна 10 прямує в мийні головки 7 та скрізь сопла 6 у вигляді струменів досягає поверхні, що очищається, при цьому мийні головки 7 обертаються в різні боки відносно осі, перпендикулярній осі патрубка 5 під дією реактивних сил витікання мийної рідини через сопла 6. Заявлений пристрій був відпрацьований на дослідно-промисловій конструкції, яка мала наступні конструкційні параметри: внутрішній діаметр вхідного патрубка - 40мм, висота мийного пристрою - 250мм, діаметр мийного пристрою 190мм, діаметр мийних головок - 90мм, кількість сопел на кожній мийній головці - 4, вихідний діаметр сопел - 4мм, висота крильчатки - 100мм, діаметр крильчатки - 40мм, кількість спіральних лопатей крильчатки - 3, висота шнека - 20мм, діаметр шнека - 40мм. Основні деталі мийного пристрою виконані з нержавіючої сталі Х18Н10Т, а мийні головки з капролону. Відпрацьовування були проведені у такому режимі: мийна рідина - вода; тиск мийної рідини 0,6МПа; температура мийної рідини - 20°С. Мийний пристрій відпрацьовувався у горизонтальному та вертикальних прямому і переверненому положеннях. Результати відпрацювання заявленого пристрою показали його стійку роботу у всіх положеннях і забезпечення формування компактних суцільних струмінь мийної рідини з достатньо великим швидкісним напором, що дозволило встановити пристрій у центрі і забезпечити ефективне видалення забруднень на внутрішній поверхні циліндричної ємності діаметром до 6м за 20-30 хвилин. При використанні прототипу термін очищення цієї ємності складає не менш 60 хвилин. Таким чином, використання заявленого пристрою забезпечує очищення ємностей з діаметром до 6м при зниженні тривалості мийки не менш, як у 2 рази. 5 Комп’ютерна верстка Л. Ціхановська 53065 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWashing device
Автори англійськоюReshetnikov Volodymyr Fedorovych, Khvostov Mykhailo Mykolaiovych, Abramenko Dmytro Serhiiovych
Назва патенту російськоюМоющее устройство
Автори російськоюРешетников Владимир Федорович, Хвостов Михаил Николаевич, Абраменко Дмитрий Сергеевич
МПК / Мітки
МПК: B08B 9/08
