Установка для добування сірководню з морської води

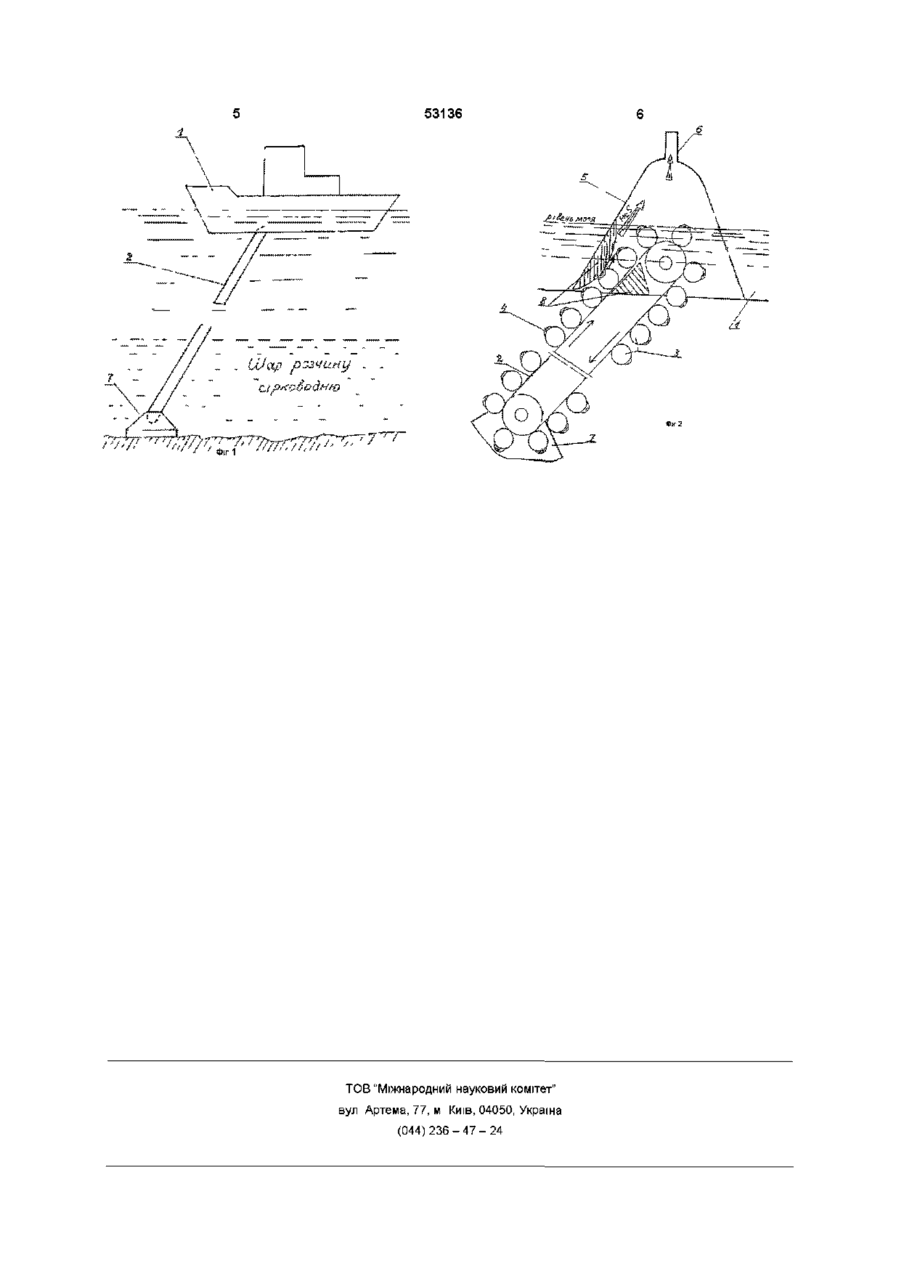

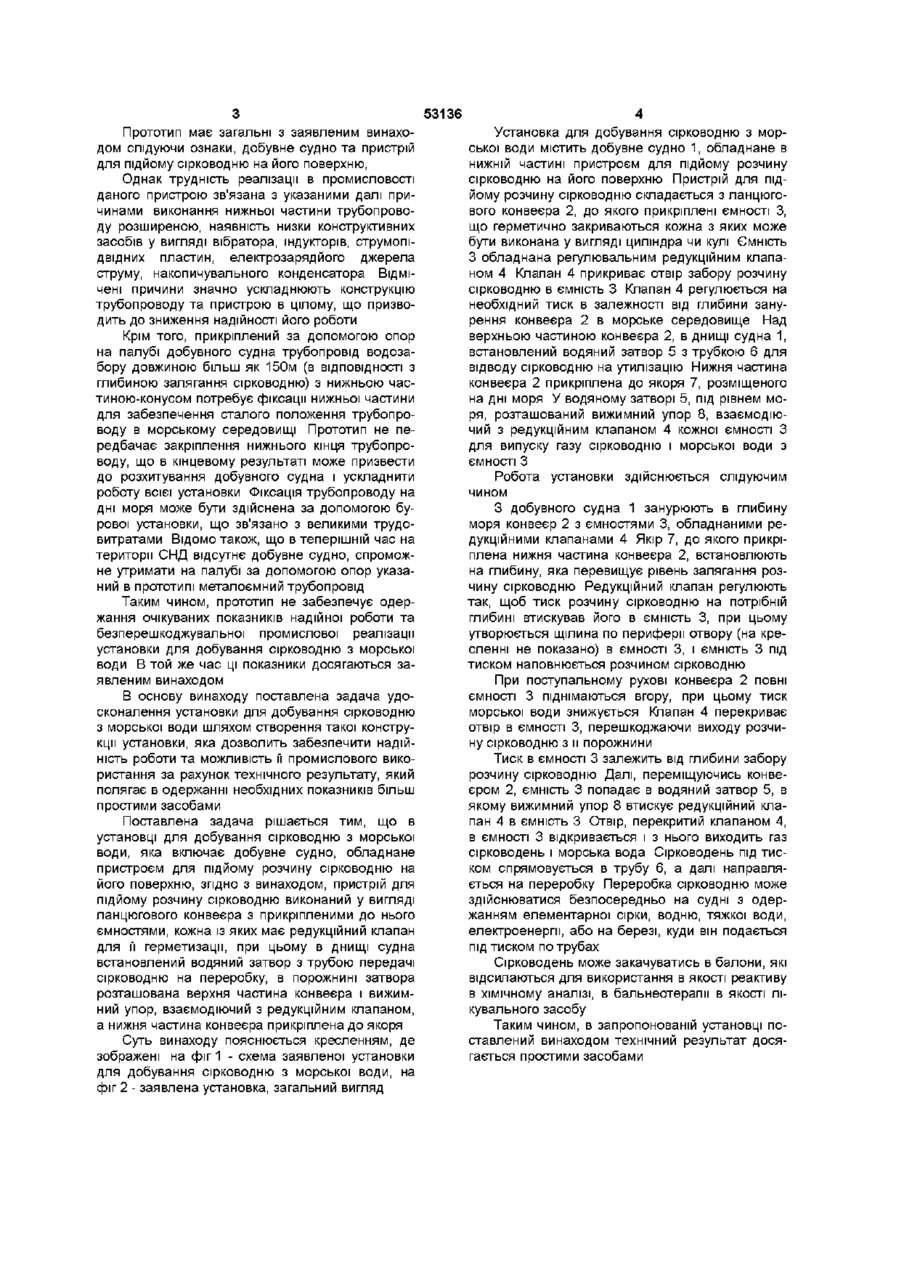

Установка для добування сірководню з морської води, яка містить добувне судно, обладнане пристроєм для піднімання розчину сірководню на поверхню судна, яка відрізняється тим, що Винахід відносяться до підводного добування корисних копалин з великих глибин моря і призначений для підйому сірководню на поверхню добувного судна та подальшого його використання в якості енергоагрегата або сировини для одержання елементарної сірки, водню, важкої води Відомо, ЩО сірководень знаходиться у Чорному морі на глибинах, які перевищують 150м, як у вільному, так і у зв'язаному стані Невичерпні запаси сірководню (3,63 х 109т) у Чорномуморі, які поповнюються кожного року на основі гниття органічних залишків (3,63 х 106т) тваринного походження можуть стати невичерпним джерелом одержання елементарної сірки високої чистоти, водню, тяжкої вода або електроенергії Вилучення сірководню з глибинних вод Чорного моря може вирішити проблему захисту оточуючого середовища від майбутньої екологічної катастрофи Вчені твердять, що достатньо невеликого землетрусу для того, щоб сірководень піднявся на поверхню Чорного моря і загорівся Тоді його прибережжя перетвориться в пустелю (див Газета "Правда" від 21 січня 1990р Глобальный форум по защите окружающей среды в целях выживания Дмитрук М) Відома установка для підйому морської води, що містить добувне судно, обладнане водопідйомним трубопроводом з пристроєм для відділення сірководню Трубопровід устаткований водопідйомним насосом, виконаним у вигляді двох вертикально установлених циліндрів, зв'язаних між собою і обладнаних поршнями, з'єдна пристрій для піднімання розчину сірководню виконаний у вигляді ланцюгового конвеєра з прикріпленими до нього ємностями, кожна з яких має редукційний клапан для її герметизації, при цьому в днищі судна установлений водяний затвор з трубою передачі сірководню на переробку, в порожнині затвора розміщена верхня частина ланцюгового конвеєра і витискний упор, що взаємодіє з редукційним клапаном, а нижня частина конвеєра прикріплена до якоря ними за допомогою пустотілого штока, кінематично зв'язаного з механізмом приведення в рух насоса за допомогою ланцюгів, обладнаних контрвантажем, а пристрій для відділення сірководню від морської води виконаний у вигляді циліндричної камери, порожнина якої устаткована вантузом і підпружиненим пливучим клапаном, та нагрівачів, підключених до генератора струму вітродвигуна, установленого на судні (див А с, №1758006, MI1K5C02F1/20, E02D17/16, 1992) Причиною, що перешкоджає ефективному використанню даної установки, являється складність конструкції, обумовлена наявністю в водопідйомному трубопроводі насоса, нагрівачів, вантуза Слідством складної конструкції установки може стати низька надійність її роботи Найбільш близьким до заявленого являється пристрій для добування сірководню з морської води, який складається з добувного судна і трубопроводу водозабору, змонтованого за допомогою опор на палубі добувного судна Трубопровід водозабору своєю нижньою частиною - конусом при роботі опущений в морську воду Всередині конуса розмішений вібратор, що включає індуктори, установлені через струмопідводящі пластини на внутрішній поверхні конуса Індуктори з'єднані через управляючий ключ з елезстрозарядним джерелом струму, що містить накопичувальний конденсатор (див Патент Російської Федерації №2038315, мПК 6 C02F1/20, 1995) Описане рішення вибране в якості прототипу (О со го ю 53136 Прототип має загальні з заявленим винаходом слідуючи ознаки, добувне судно та пристрій для підйому сірководню на його поверхню, Однак трудність реалізації в промисловості даного пристрою зв'язана з указаними далі причинами виконання нижньої частини трубопроводу розширеною, наявність низки конструктивних засобів у вигляді вібратора, індукторів, струмопід від них пластин, електрозарядйого джерела струму, накопичувального конденсатора Відмічені причини значно ускладнюють конструкцію трубопроводу та пристрою в цілому, що призводить до зниження надійності його роботи Крім того, прикріплений за допомогою опор на палубі добувного судна трубопровід водозабору довжиною більш як 150м (в ВІДПОВІДНОСТІ з глибиною залягання сірководню) з нижньою частиною-конусом потребує фіксації нижньої частини для забезпечення сталого положення трубопроводу в морському середовищі Прототип не передбачає закріплення нижнього кінця трубопроводу, що в кінцевому результаті може призвести до розхитування добувного судна і ускладнити роботу всієї установки Фіксація трубопроводу на дні моря може бути здійснена за допомогою бурової установки, що зв'язано з великими трудовитратами Відомо також, що в теперішній час на території СНД відсутнє добувне судно, спроможне утримати на палубі за допомогою опор указаний в прототипі металоємний трубопровід Таким чином, прототип не забезпечує одержання очікуваних показників надійної роботи та безперешкоджувальної промислової реалізації установки для добування сірководню з морської води В той же час ці показники досягаються заявленим винаходом В основу винаходу поставлена задача удосконалення установки для добування сірководню з морської води шляхом створення такої конструкції установки, яка дозволить забезпечити надійність роботи та можливість її промислового використання за рахунок технічного результату, який полягає в одержанні необхідних показників більш простими засобами Поставлена задача рішається тим, що в установці для добування сірководню з морської води, яка включає добувне судно, обладнане пристроєм для підйому розчину сірководню на його поверхню, згідно з винаходом, пристрій для підйому розчину сірководню виконаний у вигляді ланцюгового конвеєра з прикріпленими до нього ємностями, кожна із яких має редукційний клапан для її герметизації, при цьому в днищі судна встановлений водяний затвор з трубою передачі сірководню на переробку, в порожнині затвора розташована верхня частина конвеєра і вижимний упор, взаємодіючий з редукційним клапаном, а нижня частина конвеєра прикріплена до якоря Суть винаходу пояснюється кресленням, де зображені на фіг 1 - схема заявленої установки для добування сірководню з морської води, на фіг 2 - заявлена установка, загальний вигляд 4 Установка для добування сірководню з морської води містить добувне судно 1, обладнане в нижній частині пристроєм для підйому розчину сірководню на його поверхню Пристрій для підйому розчину сірководню складається з ланцюгового конвеєра 2, до якого прикріплені ємності З, що герметично закриваються кожна з яких може бути виконана у вигляді циліндра чи кулі Ємність З обладнана регулювальним редукційним клапаном 4 Клапан 4 прикриває отвір забору розчину сірководню в ємність 3 Клапан 4 регулюється на необхідний тиск в залежності від глибини занурення конвеєра 2 в морське середовище Над верхньою частиною конвеєра 2, в днищі судна 1, встановлений водяний затвор 5 з трубкою 6 для відводу сірководню на утилізацію Нижня частина конвеєра 2 прикріплена до якоря 7, розміщеного на дні моря У водяному затворі 5, під рівнем моря, розташований вижимний упор 8, взаємодіючий з редукційним клапаном 4 кожної ємності З для випуску газу сірководню і морської води з ємності З Робота установки здійснюється слідуючим чином З добувного судна 1 занурюють в глибину моря конвеєр 2 з ємностями 3, обладнаними редукційними клапанами 4 Якір 7, до якого прикріплена нижня частина конвеєра 2, встановлюють на глибину, яка перевищує рівень залягання розчину сірководню Редукційний клапан регулюють так, щоб тиск розчину сірководню на потрібній глибині втискував його в ємність 3, при цьому утворюється щілина по периферії отвору (на кресленні не показано) в ємності 3, і ємність 3 під тиском наповнюється розчином сірководню При поступальному рухові конвеєра 2 повні ємності 3 піднімаються вгору, при цьому тиск морської води знижується Клапан 4 перекриває отвір в ємності 3, перешкоджаючи виходу розчину сірководню з и порожнини Тиск в ємності 3 залежить від глибини забору розчину сірководню Далі, переміщуючись конвеєром 2, ємність 3 попадає в водяний затвор 5, в якому вижимний упор 8 втискує редукційний клапан 4 в ємність 3 Отвір, перекритий клапаном 4, в ємності 3 відкривається і з нього виходить газ сірководень і морська вода Сірководень під тиском спрямовується в трубу 6, а далі направляється на переробку Переробка сірководню може здійснюватися безпосередньо на судні з одержанням елементарної сірки, водню, тяжкої води, електроенергії, або на березі, куди він подається під тиском по трубах Сірководень може закачуватись в балони, які відсилаються для використання в якості реактиву в хімічному аналізі, в бальнеотерапії в якості лікувального засобу Таким чином, в запропонованій установці поставлений винаходом технічний результат досягається простими засобами 53136 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
