Лічильник газу

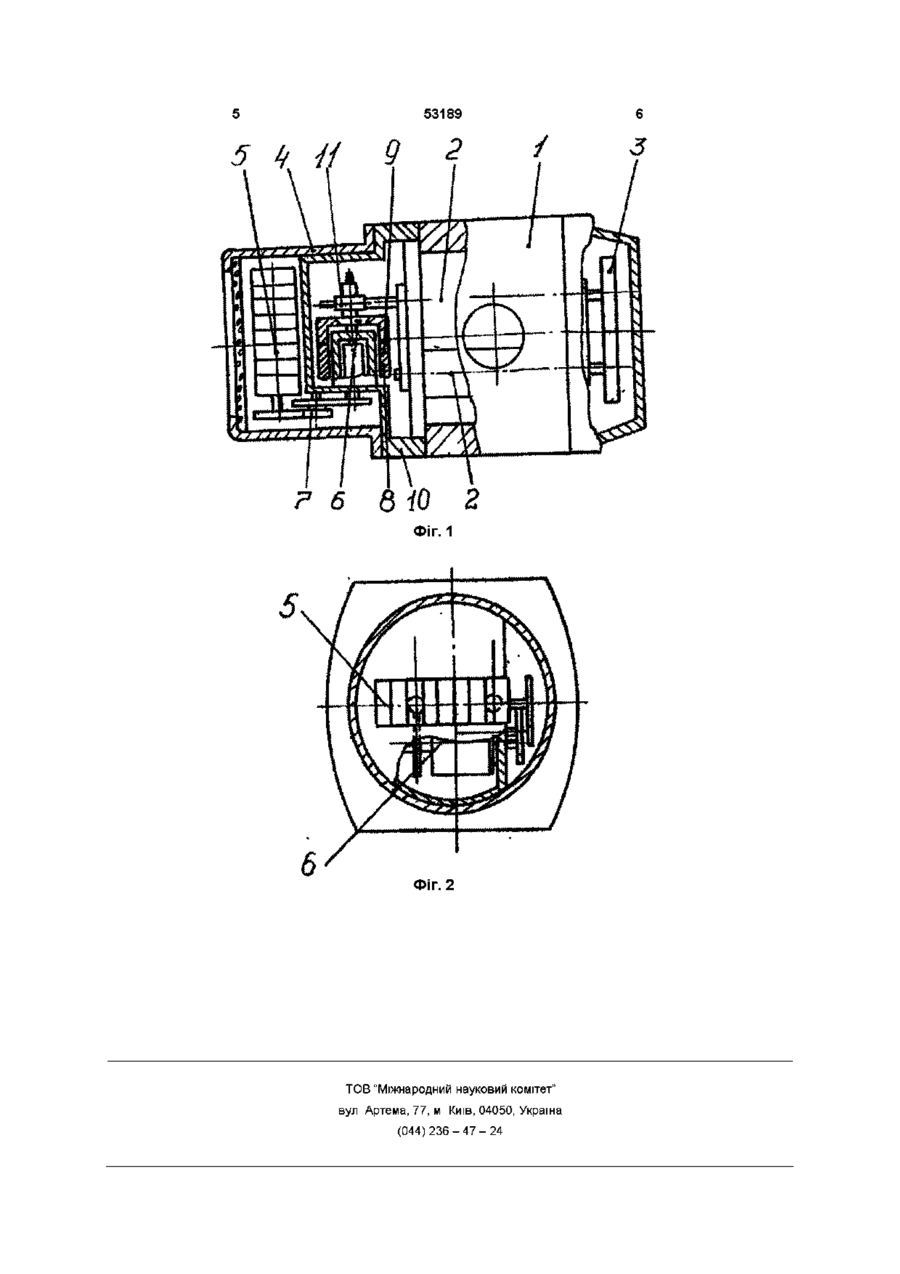

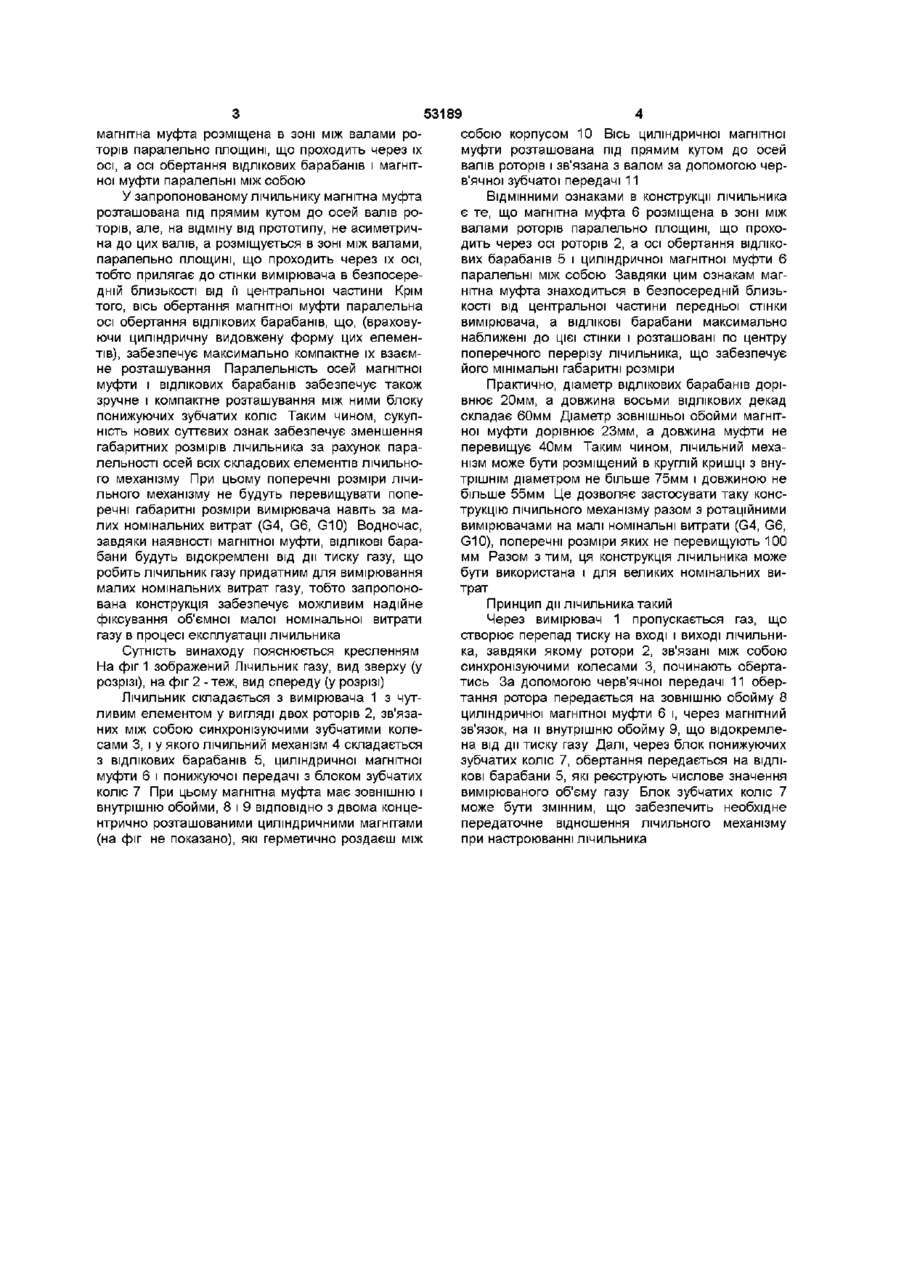

Лічильник газу, який складається з вимірювача з чутливим елементом у вигляді двох Винахід відноситься до засобів вимірювань і може бути використаний при вимірюваннях об'ємної витрати газу Відомий ЛІЧИЛЬНИК газу, що містить вимірювач з чутливим елементом у вигляді двох роторів, які зв'язані між собою синхронізуючими зубчатими колесами та лічильний механізм, зв'язаний з валом одного з роторів (Кремлевский П П "Расходомеры и счетчики количества", Машиностроение, Ленинград, 1975г, с 392-393) Проте цей лічильник не може використовуватись для безпечного вимірювання в газових мережах підвищеного тиску внаслідок наявності газу у лічильному механізмі, який має безпосередній зв'язок з валом ротора вимірювача і, водночас, повинен забезпечувати візуальний ВІДЛІК витрати, тобто мати прозоре віконце Найближчим за технічною суттю до винаходу Лічильник газу, що заявляється, є відомий лічильник газу (див проспект фірми "ELSTER" (Німеччина), "PVG Rotary Gas Meter, G16 to G250", 1995p), який складається з вимірювача з чутливим елементом у вигляді двох роторів, зв'язаних між собою синхронізуючими зубчатими колесами, та лічильного механізму з ВІДЛІКОВИМИ барабанами, понижуючою зубчатою передачею і циліндричною магнітною муфтою, розташованою під прямим кутом до осей валів роторів асиметрично проміжку між ними і під прямим кутом до осі ВІДЛІКОВИХ барабанів У порівнянні з попереднім аналогом цей лічильник має циліндричну магнітну муфту, яка дозво роторів, зв'язаних між собою синхронізуючими зубчатими колесами, та лічильного механізму з ВІДЛІКОВИМИ барабанами, понижувальною зубчатою передачею і циліндричною магнітною муфтою, розташованою під прямим кутом до осей валів роторів, який відрізняється тим, що циліндрична магнітна муфта розміщена в зоні між валами роторів паралельно площині, що проходить через їх осі, а осі ВІДЛІКОВИХ барабанів і магнітної муфти паралельні між собою ляє відокремити ВІДЛІКОВІ барабани від дії тиску газу, що створює умови безпечної експлуатації лічильника при робочих тисках до 1 ббар в 2 діапазонах номінальних витрат від G16 до G250 Проте цей лічильник має збільшені поперечні габаритні розміри внаслідок того, що циліндрична магнітна муфта розташована під прямим кутом до осей валів роторів асиметрично проміжку між ними і крім того, під прямим кутом до осі ВІДЛІКОВИХ барабанів, які, таким чином, виходять за межі поперечного контуру вимірювача, що робить лічильник непридатним для вимірювання малих номінальних витрат (G4, G6, G10), оскільки поперечні розміри лічильного механізму будуть у цьому випадку непропорційно великими у порівнянні з малими розмірами вимірювача В основу винаходу - Лічильник газу - поставлена задача створенням нового вдосконаленого пристрою для вимірювання об'ємної витрати газу шляхом більш компактного конструктивного влаштування вузлів пристрою забезпечити зменшення габаритних розмірів ЛІЧИЛЬНИКІВ газу і одночасно зробити його придатним для вимірювання малих номінальних витрат газу Поставлена задача винаходу вирішується тим, що в лічильнику, який складається з вимірювача з чутливим елементом у вигляді двох роторів, зв'язаних між собою синхронізуючими зубчатими колесами, та лічильного механізму з ВІДЛІКОВИМИ барабанами, понижуючою зубчатою передачею і циліндричною магнітною муфтою, розташованою під прямим кутом до осей роторів, циліндрична 00 со ю 53189 магнітна муфта розміщена в зоні між валами роторів паралельно площині, що проходить через їх осі, а осі обертання ВІДЛІКОВИХ барабанів і магнітної муфти паралельні між собою У запропонованому лічильнику магнітна муфта розташована під прямим кутом до осей валів роторів, але, на відміну від прототипу, не асиметрична до цих валів, а розміщується в зоні між валами, паралельно площині, що проходить через їх осі, тобто прилягає до стінки вимірювача в безпосередній близькості від її центральної частини Крім того, вісь обертання магнітної муфти паралельна осі обертання ВІДЛІКОВИХ барабанів, що, (враховуючи циліндричну видовжену форму цих елементів), забезпечує максимально компактне їх взаємне розташування Паралельність осей магнітної муфти і ВІДЛІКОВИХ барабанів забезпечує також зручне і компактне розташування між ними блоку понижуючих зубчатих коліс Таким чином, сукупність нових суттєвих ознак забезпечує зменшення габаритних розмірів лічильника за рахунок паралельності осей всіх складових елементів лічильного механізму При цьому поперечні розміри лічильного механізму не будуть перевищувати поперечні габаритні розміри вимірювача навіть за малих номінальних витрат (G4, G6, G10) Водночас, завдяки наявності магнітної муфти, ВІДЛІКОВІ барабани будуть відокремлені від дії тиску газу, що робить лічильник газу придатним для вимірювання малих номінальних витрат газу, тобто запропонована конструкція забезпечує можливим надійне фіксування об'ємної малої номінальної витрати газу в процесі експлуатації лічильника Сутність винаходу пояснюється кресленням На фіг 1 зображений Лічильник газу, вид зверху (у розрізі), на фіг 2 - теж, вид спереду (у розрізі) Лічильник складається з вимірювача 1 з чутливим елементом у вигляді двох роторів 2, зв'язаних між собою синхронізуючими зубчатими колесами 3, і у якого лічильний механізм 4 складається з ВІДЛІКОВИХ барабанів 5, циліндричної магнітної муфти 6 і понижуючої передачі з блоком зубчатих коліс 7 При цьому магнітна муфта має зовнішню і внутрішню обойми, 8 і 9 ВІДПОВІДНО З двома концентрично розташованими циліндричними магнітами (на фіг не показано), які герметично роздаєш між собою корпусом 10 Вісь циліндричної магнітної муфти розташована під прямим кутом до осей валів роторів і зв'язана з валом за допомогою черв'ячної зубчатої передачі 11 ВІДМІННИМИ ознаками в конструкції лічильника є те, що магнітна муфта 6 розміщена в зоні між валами роторів паралельно площині, що проходить через осі роторів 2, а осі обертання ВІДЛІКОВИХ барабанів 5 і циліндричної магнітної муфти 6 паралельні між собою Завдяки цим ознакам магнітна муфта знаходиться в безпосередній близькості від центральної частини передньої стінки вимірювача, а ВІДЛІКОВІ барабани максимально наближені до цієї стінки і розташовані по центру поперечного перерізу лічильника, що забезпечує його мінімальні габаритні розміри Практично, діаметр ВІДЛІКОВИХ барабанів дорівнює 20мм, а довжина восьми ВІДЛІКОВИХ декад складає 60мм Діаметр зовнішньої обойми магнітної муфти дорівнює 23мм, а довжина муфти не перевищує 40мм Таким чином, лічильний механізм може бути розміщений в круглій кришці з внутрішнім діаметром не більше 75мм і довжиною не більше 55мм Це дозволяє застосувати таку конструкцію лічильного механізму разом з ротаційними вимірювачами на малі номінальні витрати (G4, G6, G10), поперечні розміри яких не перевищують 100 мм Разом з тим, ця конструкція лічильника може бути використана і для великих номінальних витрат Принцип дії лічильника такий Через вимірювач 1 пропускається газ, що створює перепад тиску на вході і виході лічильника, завдяки якому ротори 2, зв'язані між собою синхронізуючими колесами 3, починають обертатись За допомогою черв'ячної передачі 11 обертання ротора передається на зовнішню обойму 8 циліндричної магнітної муфти 6 і, через магнітний зв'язок, на и внутрішню обойму 9, що відокремлена від дії тиску газу Далі, через блок понижуючих зубчатих коліс 7, обертання передається на ВІДЛІКОВІ барабани 5, які реєструють числове значення вимірюваного об'єму газу Блок зубчатих коліс 7 може бути змінним, що забезпечить необхідне передаточне відношення лічильного механізму при настроюванні лічильника 53189 Фіг. 2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
