Робочий орган землерийно-транспортної машини активної дії

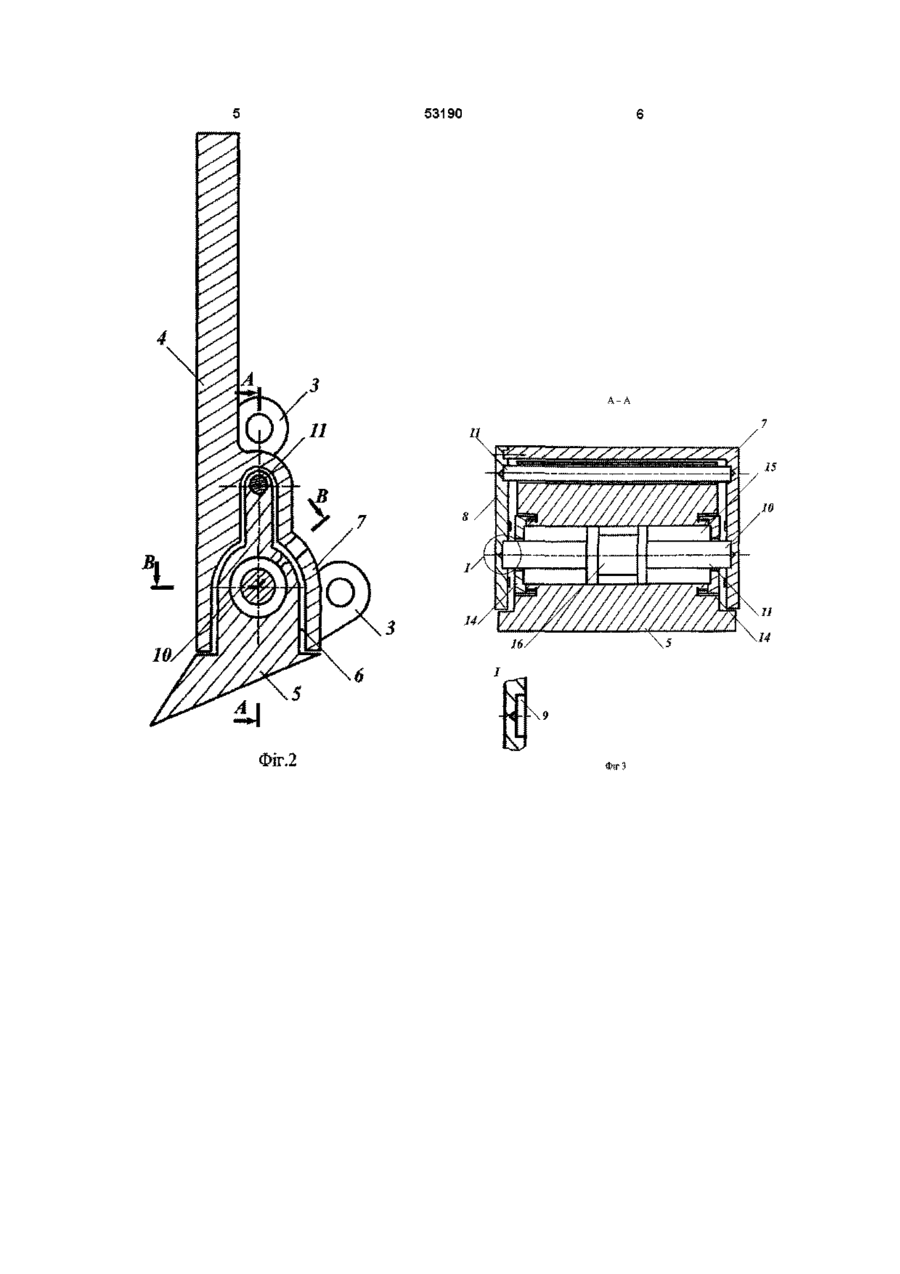

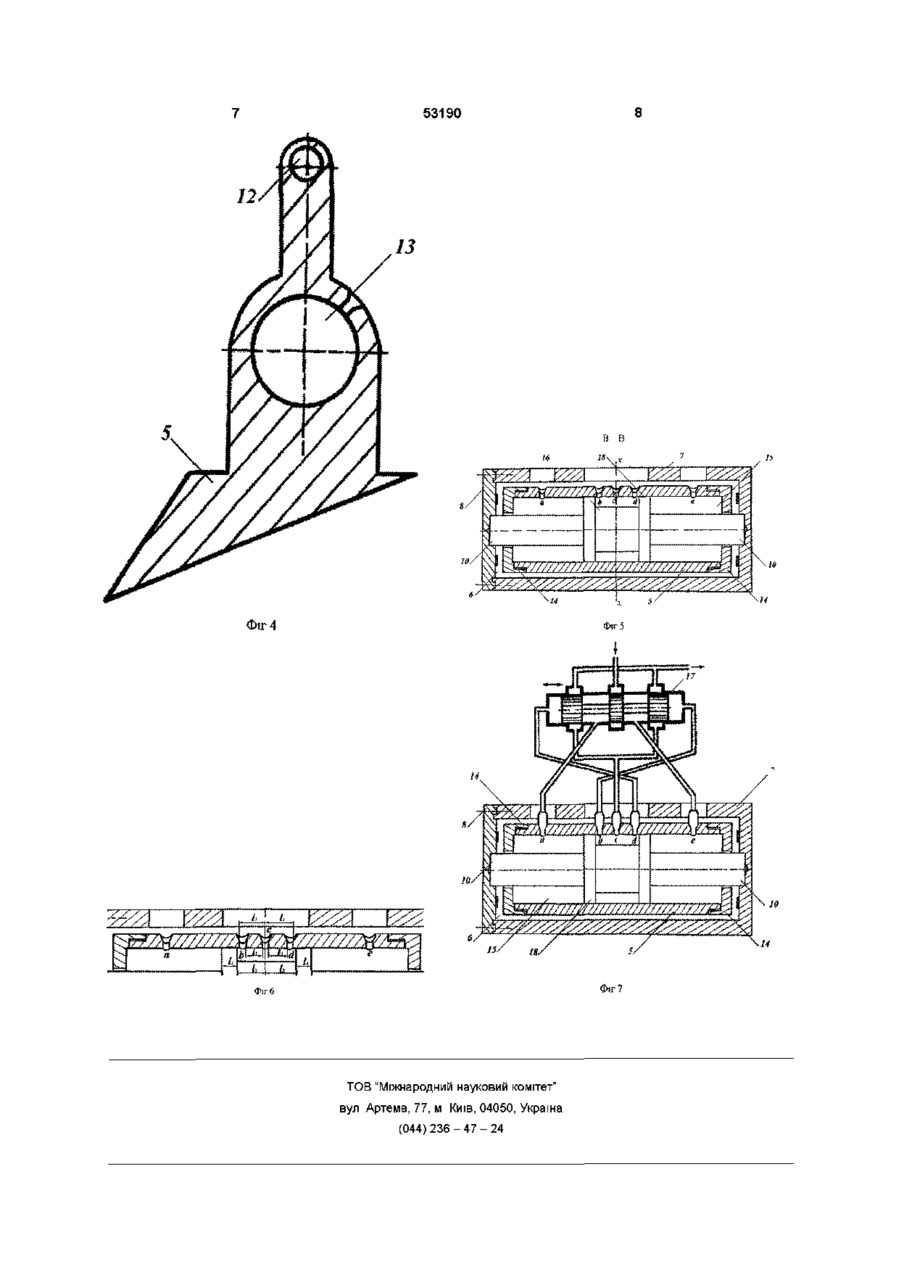

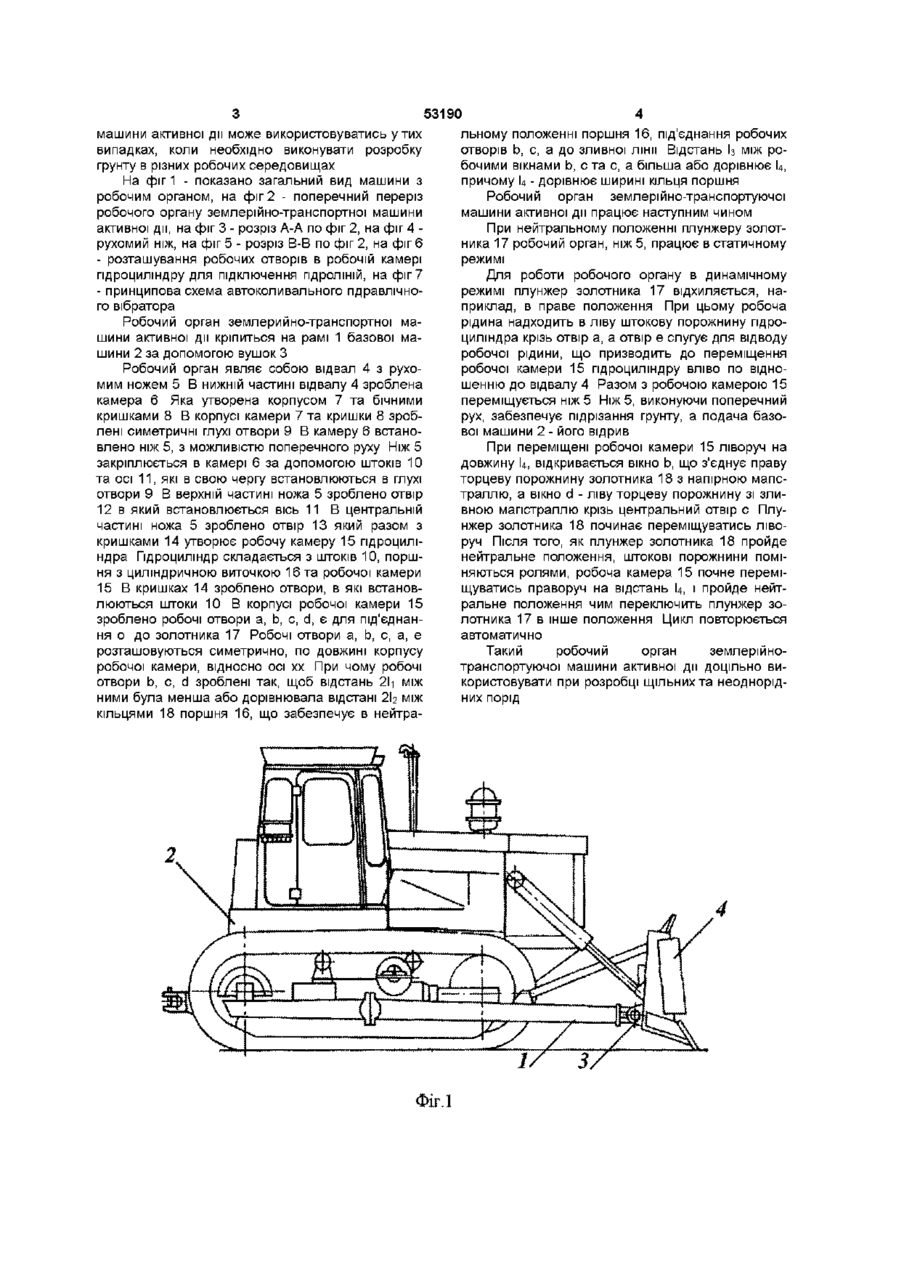

Робочий орган землерийно-транспортної машини активної дії, що містить задню стінку і лобовий лист, рухому різальну кромку, який відрізняється тим, що різальна кромка відвалу виконана у вигляді рухомого ножа з можливістю поперечного руху, в нижній частині відвалу виконано робочу камеру, причому в робочу камеру встановлено гідроциліндр, в поршні якого виконана виточка, який з'єднаний з рухомим ножем, а робоча камера з'єднана з золотником, в корпусі робочої камери виконані отвори a, b, c, d, e для під'єднання гід рол ІНІЙ, причому отвори розташовані симетрично по довжині корпусу робочої камери, відносно осі хх, і робочі отвори Ь, с, d виконані так, щоб відстань 2h між ними була менша або дорівнювала відстані 2Ь між кільцями поршня, що забезпечує в нейтральному положенні поршня під'єднання робочих отворів b, c, d до зливної лінії, відстань Із між робочими вікнами Ь, с та с, d більша або дорівнює Ц, причому Ц - дорівнює ширині кільця поршня Винахід відноситься до галузі машинобудування, а саме до землерийно-транспортуючих машин з відвальним робочим органом Під час виконання робіт транспортуючими машинами, зокрема бульдозерами проблемою розробки виявляється варіація сил опору різанню грунту ножем відвалу Особливо це спостерігається при розробці твердих грунтів та грунтів з твердими включеннями Відомо, ЩО межа МІЦНОСТІ грунту при відриві менша в 3-5 разів ніж межа МІЦНОСТІ грунту на стискання Особливо ефективно при розробці твердих грунтів використовувати комбіновані навантаження - підрізаючо-відривні Відомий відвальний робочий орган, який запропонував Ветров Ю А "Машины для земляных работ", crop 235, Киев, "Вища школа", 1976, що являє собою задню стінку, лобовий лист та ріжучу кромку, які жорстко зв'язані між собою Недоліком такого рішення є робота відвального робочого органу в статичному режимі Найбільш доцільне рішення задачі утворення коливань відвального робочого органу запропоновано патентом Роси №2052026 "Виброактивный рабочий орган землеройной машины", що являє собою задню стінку і лобовий лист, з'єднані між собою за допомогою шарніру і пружного зв'язку, при цьому шарнір розміщений у нижній частині задньої стінки і лобового листа, а порожнина для пульсуючого гідравлічного середовища утворена над шарніром Недоліком є використання всього лобового листа відвалу в якості вібруючого елементу, а коливальні зусилля на нижній кромці лобового листа залишаються невисокими і недостатніми для розробки, причому коливання напрямлені в напрямку руху базової машини, що призводить до часткового стискання грунту Задача винаходу створення робочого органа, у якому за рахунок збільшення інтенсивності процесу розробки грунту робочим органом землерійно-транспортної машини активної дії досягається розширення його технологічних можливостей та зниження енергоємності розробки грунту Робочий орган землерійно-транспортної машини активної дії, що заявляється має в собі суттєві зміни, так як його основні признаки не співпадають з признаками відомих вже рішень А саме робочий орган землерійно-транспортної машини активної дії включає рухомий ніж, який дозволяє здійснювати поперечний рух відносно базової машини, завдяки чому робочий орган утворює підрізаючо-відривні рухи Даний робочий орган землерійно-транспортної О со Ю 53190 машини активної дм може використовуватись у т и х випадках, коли необхідно виконувати розробку грунту в різних робочих середовищах На фіг 1 - показано загальний вид машини з робочим органом, на фіг 2 - поперечний переріз робочого органу землерійно-транспортної машини активної дії, на фіг 3 - розріз А-А по фіг 2, на фіг 4 рухомий ніж, на фіг 5 - розріз В-В по фіг 2, на фіг 6 - розташування робочих отворів в робочій камері гідроциліндру для підключення пдроліній, на фіг 7 - принципова схема автоколивального гідравлічного вібратора Робочий орган землерийно-транспортної машини активної дії кріпиться на рамі 1 базової машини 2 за допомогою вушок З Робочий орган являє собою відвал 4 з рухомим ножем 5 В нижній частині відвалу 4 зроблена камера 6 Яка утворена корпусом 7 та бічними кришками 8 В корпусі камери 7 та кришки 8 зроблені симетричні глухі отвори 9 В камеру 6 встановлено ніж 5, з можливістю поперечного руху Ніж 5 закріплюється в камері 6 за допомогою штоків 10 та осі 1 1 , які в свою чергу встановлюються в глухі отвори 9 В верхній частині ножа 5 зроблено отвір 12 в який встановлюється вісь 11 В центральній частині ножа 5 зроблено отвір 13 який разом з кришками 14 утворює робочу камеру 15 гідроциліндра Гідроциліндр складається з штоків 10, поршня з циліндричною виточкою 16 та робочої камери 15 В кришках 14 зроблено отвори, в які встановлюються штоки 10 В корпусі робочої камери 15 зроблено робочі отвори a, b, c, d, є для під'єднання о до золотника 17 Робочі отвори а, Ь, с, а, е розташовуються симетрично, по довжині корпусу робочої камери, відносно осі хх При чому робочі отвори Ь, с, d зроблені так, щоб відстань 2h між ними була менша або дорівнювала відстані 2Ь між кільцями 18 поршня 16, що забезпечує в нейтра льному положенні поршня 16, під'єднання робочих отворів Ь, с, а до зливної лінії Відстань Із між робочими вікнами Ь, с та с, а більша або дорівнює Ц, причому Ц - дорівнює ширині кільця поршня Робочий орган землерійно-транспортуючої машини активної дії працює наступним чином При нейтральному положенні плунжеру золотника 17 робочий орган, ніж 5, працює в статичному режимі Для роботи робочого органу в динамічному режимі плунжер золотника 17 відхиляється, наприклад, в праве положення При цьому робоча рідина надходить в ліву штокову порожнину гідроциліндра крізь отвір а, а отвір є слугує для відводу робочої рідини, що призводить до переміщення робочої камери 15 гідроциліндру вліво по відношенню до відвалу 4 Разом з робочою камерою 15 переміщується ніж 5 Ніж 5, виконуючи поперечний рух, забезпечує підрізання грунту, а подача базової машини 2 - його відрив При переміщені робочої камери 15 ліворуч на довжину Ц, відкривається вікно Ь, що з'єднує праву торцеву порожнину золотника 18 з напірною магістраллю, а вікно d - ліву торцеву порожнину зі зливною магістраллю крізь центральний отвір с Плунжер золотника 18 починає переміщуватись ліворуч Після ТОГО, ЯК плунжер золотника 18 пройде нейтральне положення, штокові порожнини поміняються ролями, робоча камера 15 почне переміщуватись праворуч на відстань Ц, і пройде нейтральне положення чим переключить плунжер золотника 17 в інше положення Цикл повторюється автоматично Такий робочий орган землерійнотранспортуючої машини активної дії доцільно використовувати при розробці щільних та неоднорідних порід 1/ ФІГ.1 З/ 53190 А-А 15 10 .11 .14 сЯ Фіг.2 ФІГЗ 53190 n / 13 в в Фіг 4 иг//////. І, і L Фіг 7 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
