Пристрій для зарядки накопичувальних конденсаторів

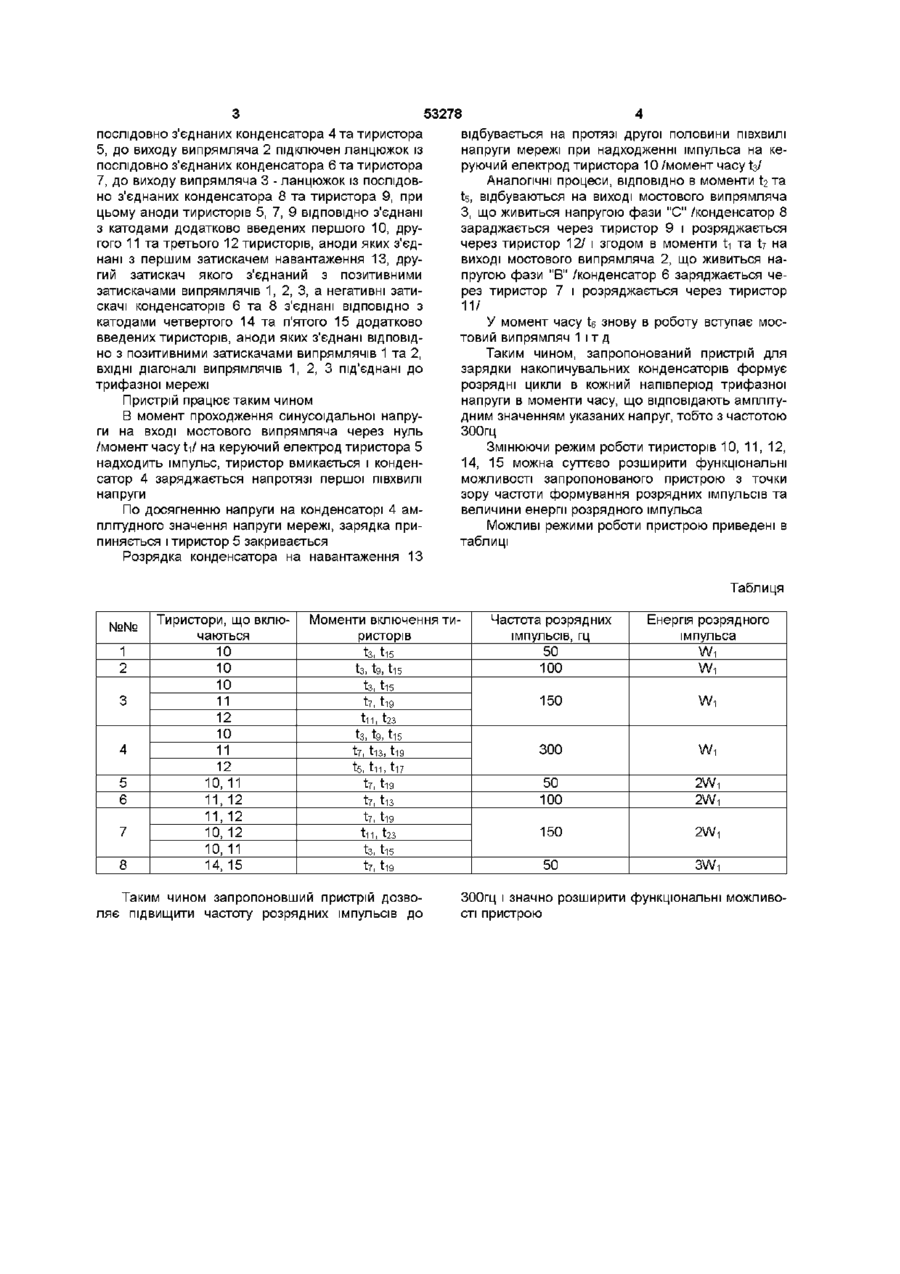

Пристрій для зарядки накопичувальних конденсаторів, що містить однофазний некерований мостовий випрямляч і підключений до його виходу ланцюжок із послідовно з'єднаних конденсатора та тиристора, який відрізняється тим, що в нього додатково введені п'ять тиристорів і два комплек ти випрямлячів з ланцюжками, при цьому аноди кожного із тиристорів зазначених ланцюжків з'єднані ВІДПОВІДНО з катодами першого, другого та третього додатково введених тиристорів, аноди яких з'єднані з першим затискачем навантаження, другий затискач якого з'єднаний з позитивними затискачами випрямлячів, а негативні затискачі конденсаторів першого і другого ланцюжка з'єднані з ВІДПОВІДНИМИ катодами четвертого і п'ятого додатково введених тиристорів, аноди яких з'єднані ВІДПОВІДНО з позитивними затискачами конденсаторів другого і третього ланцюжків, ВХІДНІ діагоналі випрямлячів під'єднані до трифазної мережі Винахід належить до електротехніки і може бути використаний в зарядних пристроях генераторів потужних імпульсів Відомий пристрій для зарядки накопичувальних конденсаторів від мережі змінного струму, до складу якого входять діод і накопичувальний конденсатор, а момент включення ємнісного накопичувача в мережу синхронізован з моментом проходження напруги мережі через нуль /Пентегов И В Основы теории зарядных цепей емкостных накопителей энергии - Киев Наук думка, 1982, с 26, рис 12/ Недоліком такого пристрою є неможливість одержання частоти проходження розрядних імпульсів більше 50гц Найбільш близьким за технічною суттю є пристрій для зарядки накопичувальних конденсаторів, що містить однофазний некерований мостовий випрямляч і підключений до його виходу ланцюжок із послідовно з'єднаних конденсатора та тиристора /Волков И В , Вакуленко В М Источники электропитания лазеров - "Техніка", 1976, с 63, рис 356/ Недоліком відомого пристрою є неможливість одержання частоти проходження розрядних імпульсів більше ЮОгц Технічною задачею винаходу є удосконалення відомого пристрою, у якому за рахунок додатково введених елементів підвищується частота розряд них імпульсів до ЗООгц Поставлена задача вирішується тим, що у пристрій для зарядаки накопичувальних конденсаторів від мережі змінного струму, що містить однофазний некеровний мостовий випрямляч і підключений до його виходу ланцюжок із послідовно з'єднаних конденсатора та тиристора, згідно з винаходом додатково введені п'ять тиристорів і два комплекти випрямлячів з ланцюжками, при цьому аноди кожного із тиристорів зазначених ланцюжків з'єднані ВІДПОВІДНО з катодами першого, другого та третього додатково введених тиристорів, аноди яких з'єднані з першим затискачем навантаження, другий затискач якого з'єднаний з позитивними затискачами випрямлячів, а негативні затискачі конденсаторів першого і другого ланцюжка з'єднані з ВІДПОВІДНИМИ катодами четвертого і п'ятого додатково введених тиристорів, аноди яких з'єднані ВІДПОВІДНО з позитивними затискачами конденсаторів другого і третього ланцюжків, ВХІДНІ діагоналі випрямлячів під'єднані до трифазної мережі, що дозволяє підвищити частоту розрядних імпульсів до ЗООгц На фіг 1 зображена схема пристрою, а на фіг 2 - криві, які пояснюють роботу пристрою Пристрій для зарядки накопичуючих конденсаторів від мережі змінного струму містить три некерованих однофазних мостових випрямлячів 1, 2, З До виходу випрямляча 1 підключено ланцюжок із 00 со ю 53278 послідовно з'єднаних конденсатора 4 та тиристора 5, до виходу випрямляча 2 підключен ланцюжок із послідовно з'єднаних конденсатора 6 та тиристора 7, до виходу випрямляча 3 - ланцюжок із послідовно з'єднаних конденсатора 8 та тиристора 9, при цьому аноди тиристорів 5, 7, 9 ВІДПОВІДНО з'єднані з катодами додатково введених першого 10, другого 11 та третього 12 тиристорів, аноди яких з'єднані з першим затискачем навантаження 13, другий затискач якого з'єднаний з позитивними затискачами випрямлячів 1, 2, 3, а негативні затискачі конденсаторів 6 та 8 з'єднані ВІДПОВІДНО З катодами четвертого 14 та п'ятого 15 додатково введених тиристорів, аноди яких з'єднані ВІДПОВІДНО з позитивними затискачами випрямлячів 1 та 2, ВХІДНІ діагоналі випрямлячів 1, 2, 3 під'єднані до трифазної мережі Пристрій працює таким чином В момент проходження синусоїдальної напруги на вході мостового випрямляча через нуль /момент часу t|/ на керуючий електрод тиристора 5 надходить імпульс, тиристор вмикається і конденсатор 4 заряджається напротязі першої ПІВХВИЛІ напруги По досягненню напруги на конденсаторі 4 амплітудного значення напруги мережі, зарядка припиняється і тиристор 5 закривається Розрядка конденсатора на навантаження 13 відбувається на протязі другої половини ПІВХВИЛІ напруги мережі при надходженні імпульса на керуючий електрод тиристора 10 /момент часу У Аналогічні процеси, ВІДПОВІДНО В моменти Ь та ts, відбуваються на виході мостового випрямляча З, що живиться напругою фази "С" /конденсатор 8 зараджається через тиристор 9 і розряджається через тиристор 12/ і згодом в моменти ti та Ь на виході мостового випрямляча 2, що живиться напругою фази "В" /конденсатор 6 заряджається через тиристор 7 і розряджається через тиристор 11/ У момент часу t6 знову в роботу вступає мостовий випрямляч 1 і т д Таким чином, запропонований пристрій для зарядки накопичувальних конденсаторів формує розрядні цикли в кожний напівперюд трифазної напруги в моменти часу, що відповідають амплітудним значенням указаних напруг, тобто з частотою ЗООгц Змінюючи режим роботи тиристорів 10, 11, 12, 14, 15 можна суттєво розширити функціональні можливості запропонованого пристрою з точки зору частоти формування розрядних імпульсів та величини енергії розрядного імпульса Можливі режими роботи пристрою приведені в таблиці Таблиця №№ 1 2 3 4 5 6 7 8 Тиристори, що включаються 10 10 10 11 12 10 11 12 10, 11 11, 12 11, 12 10, 12 10, 11 14, 15 Моменти включення тиристорів t3, tis t3, tg, t|5 ts, tis Частота розрядних імпульсів, гц 50 100 Енергія розрядного імпульса Wi Wi 150 Wi Ь, ti3, ti9 ts, t n , t|7 300 Wi Ь, ti9 50 100 2Wi 2Wi t n , t23 150 2Wi ts, tis Ь, ti9 50 3Wi Ь, ti9 t n , t23 t3, tg, t|5 t 7 , tis Ь, ti9 Таким чином запропоновший пристрій дозволяє підвищити частоту розрядних імпульсів до ЗООгц і значно розширити функціональні можливості пристрою 53278 ^^^ті^т^Й^~^™п Е к f і\ 4 f\ Л ^ / V і К C 5 V V \7 | \ \7 Фіг1 К К К ФЇГ2 TOB "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 к V / /і" IN tl3 N t с сг t« tig N h V t РАЗРйЛ-Сб t
