Пристрій для утворення пульсуючої напруги
Формула / Реферат
Пристрій для утворення пульсуючої напруги, який складається із знижувального трансформатора, виконаного по схемі зірка - дві обернені зірки і шестифазного випрямляча, який відрізняється тим, що шестифазний випрямляч складається з не менше двох тиристорів і не більше чотирьох діодів, аноди яких з'єднані з трансформатором, а катоди з'єднані загальною шиною.
Текст

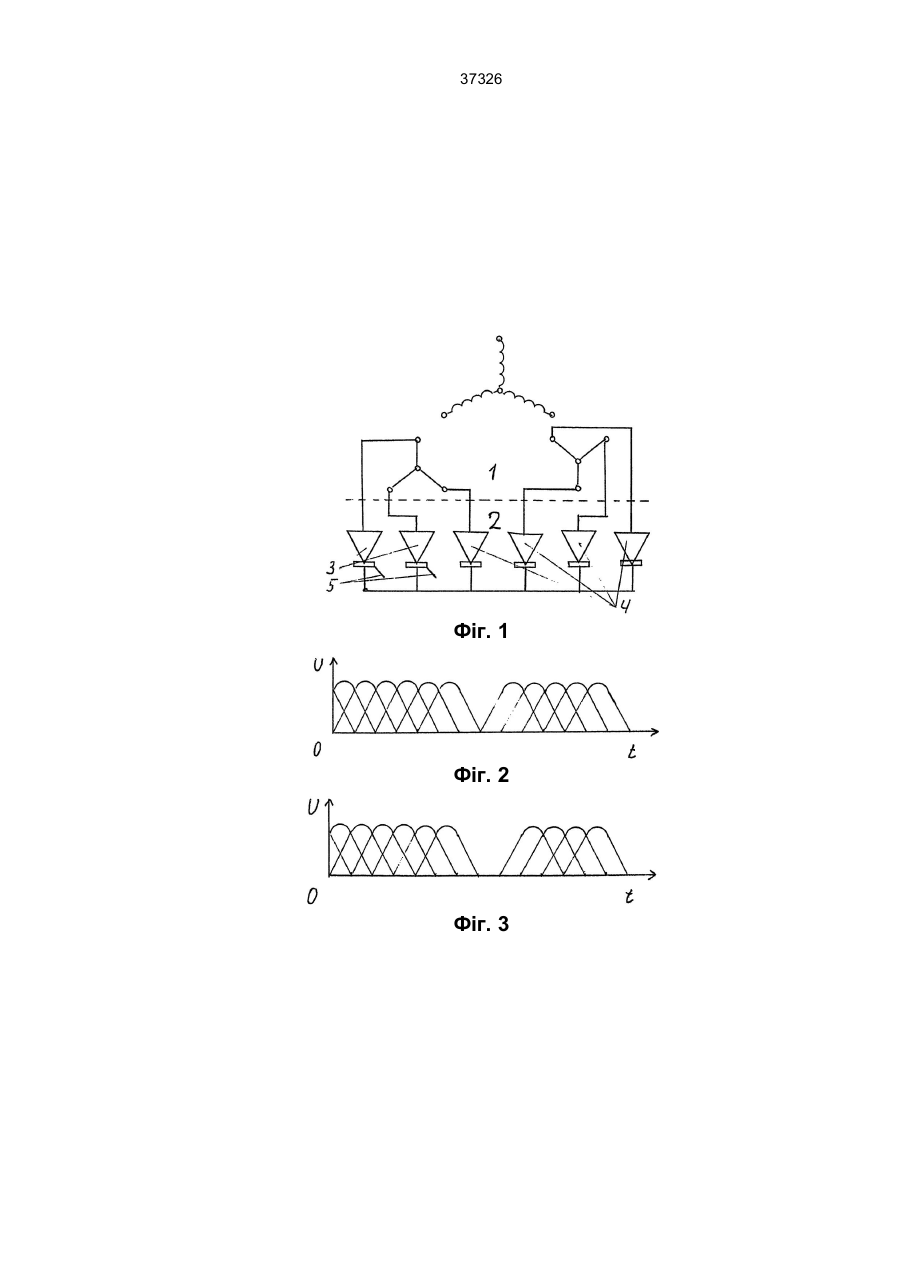

37326 Винахід відноситься до галузі міського електротранспорту: трамвай, тролейбус, метрополітен. Найбільш близьким за технічною суттю до пристрою за винаходом є перетворюючий агрегат (див.: Тарнижевский М.В., Томлянович Д.К. Проек-тирование усройств электроснабжения трамвая и троллейбуса. – М.: Транспорт, 1986. - С. 226), який включає в себе знижуючий трансформатор, виконаний по схемі зірка дві обернені зірки і шестифазний випрямляч. Недоліком якого є неможливість припинення подачі енергії на час потрібний для виключення тиристора, що унеможливлює впровадження фазоімпульсного методу керування тяговими двигунами на міському електротранс- порті. В основу винаходу поставлена задача створення пристрою для утворення пульсуючої напруги шляхом зміни конструкції випрямляча, що дозволяє досягти періодичного зменшення вихідної напруги до нуля. Поставлена задача досягається тим, що у пристрої для утворення пульсуючої напруги, який складається із знищуючого трансформатора, виконаного по схемі зірка - дві обернені зірки і шестифазного випрямляча, створеного з двох тиристорів і чотирьох діодів, шляхом періодичного неподання управляючої напруги на тиристори вихідна напруга зменшується до нуля. На фіг. 1 представлена принципова схема пристрою. На фіг. 2 - діаграма вихідної напруги при двох тиристорах і чотирьох діодах. На фіг. 3 - діаграма вихідної напруги при трьох тиристорах і трьох діодах. Пристрій складається із знижуючого трансформатора 1, який виконаний по схемі зірка - дві обернені зірки і шестифазного випрямляча 2, який складається з мінімум двох тиристорів 3 і максимум чотирьох діодів 4, можливо використати три тиристори і три діоди і т.д.: аноди тиристорів і діодів з'єднані з трансформатором, а катоди з'єднані загальною шиною. Працює пристрій таким чином. 3 потрібною частотою проводиться неподача управляючої напруги на управляючі електроди тиристорів 5, при цьому вихідна напруга зменшується до нуля на час, який залежить від кількості невключених тирис- торів. 37326 Фіг. 1 Фіг. 2 Фіг. 3
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for pulsating voltage generation
Автори англійськоюSkrypnik Oleksandr Oleksandrovych
Назва патенту російськоюУстройство для создания пульсирующего напряжения
Автори російськоюСкрипник Александр Александрович
МПК / Мітки
МПК: H02P 1/00
Мітки: пристрій, напруги, пульсуючої, утворення
