Пристрій для зарядки накопичувальних конденсаторів

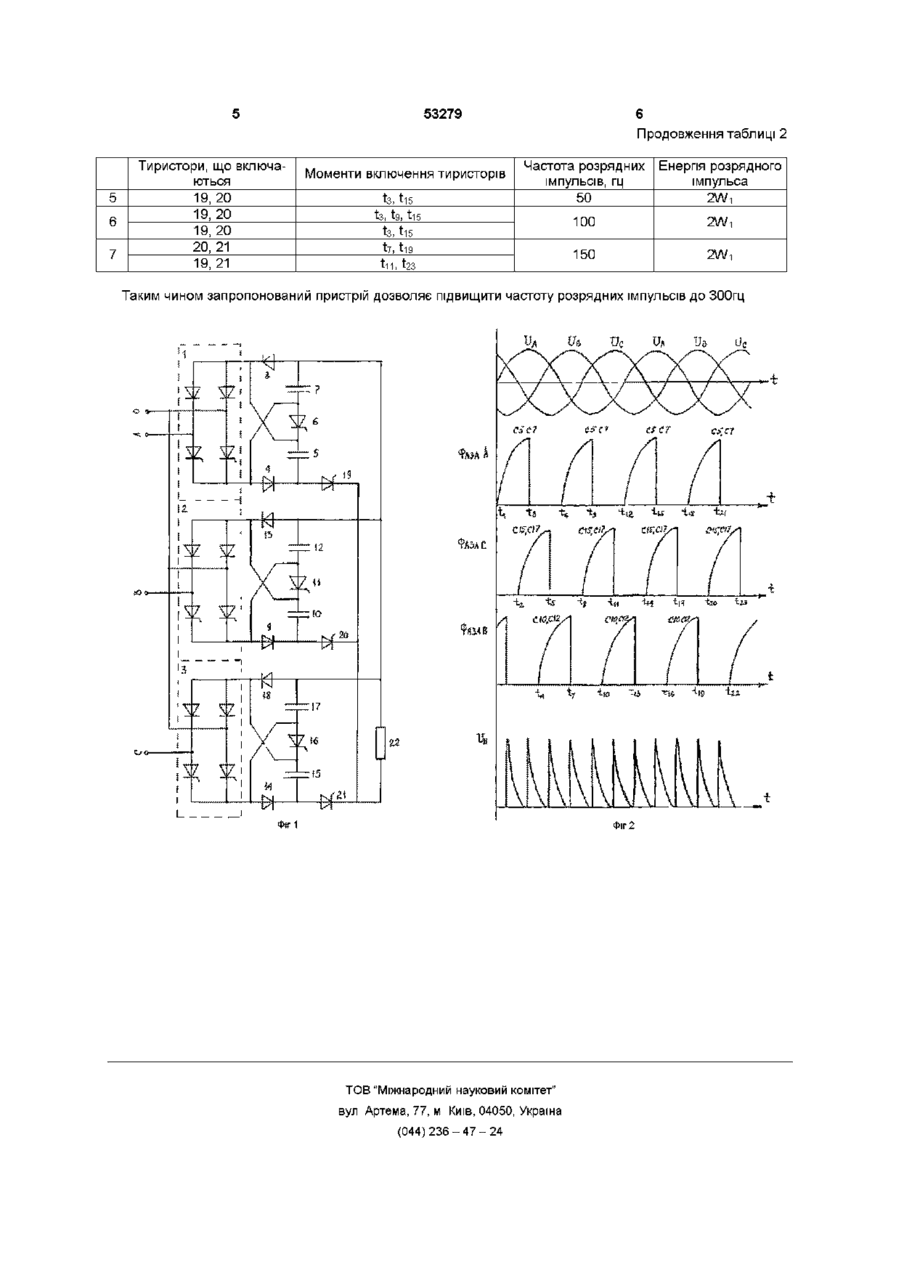

Пристрій для зарядки накопичувальних конденсаторів, що містить однофазний напівкерований мостовий випрямляч і підключений до його виходу ланцюжок із послідовно з'єднаних першого діода, першого конденсатора, тиристора, другого конденсатора і другого діода, при цьому діоди включені у прямому напрямку, а тиристор - в зворотному, катод тиристора з'єднаний з катодом другого діода, а анод з анодом першого діода, який відрізняється тим, що додатково введені два комплекти однофазних напівкерованих мостових випрямлячів з аналогічними ланцюжками і три тиристори, при цьому катод кожного із перших ДІОДІВ ланцюжків з'єднаний ВІДПОВІДНО З анодом одного із трьох додатково введених тиристорів, катоди яких з'єднані з першим затискачем навантаження, другий затискач якого з'єднаний з анодами других ДІОДІВ ланцюжків, а ВХІДНІ діагоналі однофазних напівкерованих мостових випрямлячів під'єднані до трифазної мережі Винахід належить до електротехніки і може бути використаний в зарядних пристроях генераторів потужних імпульсів Відомий пристрій для зарядки накопичувальних конденсаторів, до складу якого входять два конденсатора і два діода зібраних за схемою двохпівперюдного подвоєння напруги /Пентегов И В Основы теории зарядных цепей емкостных накопителей энергии - Киев Наук думка, 1983, с 246/ Недоліком такого пристрою є низька частота повторення розрядних імпульсів Найбільш близьким за технічною суттю є пристрій, що містить однофазний напівкерований мостовий випрямляч і підключений до його виходу ланцюжок із послідовно з'єднаних першого діода, першого конденсатора, тиристора, другого конденсатора і другого діода, при цьому діоди включені у прямому напрямку, а тиристор - в зворотному, катод тиристора з'єднаний з катодом другого діода, а анод з анодом першого діода /Авторское свидетельство СССР №430493, НОЗК 3/57, БИ, 1974, №20/ Недоліком відомого пристрою є неспроможність одержання частоти розрядних циклів більше ЮОгц Технічною задачею винаходу є вдосконалення відомого пристрою у якому за рахунок додатково введених елементів підвищується частота розряд них імпульсів до ЗООгц і розширюються функціональні спроможності пристрою Поставлена задача вирішується тим, що у пристрій для зарядки накопичувальних конденсаторів, що містить однофазний напівкерований мостовий випрямляч і підключений до його виходу ланцюжок із послідовно з'єднаних першого діода, першого конденсатора, тиристора, другого конденсатора і другого діода, при цьому діоди включені у прямому напрямку, а тиристор - в зворотному, катод тиристора з'єднаний з катодом другого діода, а анод з анодом першого діода, згідно з винаходом додатково введені два комплекта однофазних напівкерованих мостових випрямлячів з аналогічними ланцюжками і три тиристори, при цьому катод кожного із перших ДІОДІВ ланцюжків з'єднаний ВІДПОВІДНО з анодом одного із трьох додатково введених тиристорів, катоди яких з'єднані з першим затискачем навантаження, другий затискач якого з'єднаний з анодами других ДІОДІВ ланцюжків, а ВХІДНІ діагоналі однофазних напівкерованих мостових випрямлячів під'єднані до трифазної мережі, що дозволяє підвищити частоту розрядних імпульсів до ЗООгц і розширити функціональні спроможності пристрою На фіг 1 зображена схема пристрою, а на фіг 2 - криві, які пояснюють роботу пристрою Пристрій для зарядки накопичуючих конденсаторів містить три однофазних напівкерованих мое о> со Ю 53279 тових випрямляча 1, 2, 3 До виходу випрямляча і підключен ланцюжок із послідовно з'єднаних першого діода 4, першого конденсатора 5, тиристора 6, другого конденсатора 7, другого діода 8 До виходу випрямляча 2 підключен ланцюжок із послідовно з'єднаних першого діода 9, першого конденсатора 10, тиристора 11, другого конденсатора 12, другого діода 13, до виходу випрямляча 3 - ланцюжок із послідовно з'єднаних першого діода 14, першого конденсатора 15, тиристора 16, другого конденсатора 17, другого діода 18, Катоди перших ДІОДІВ 4, 9, 14 ВІДПОВІДНО з'єднані з анодами додатково введених тиристорів 19, 20, 21, катоди яких з'єднані з першим затискачем навантаження 22, другий затискач якого з'єднай з анодами других ДІОДІВ 8, 13, 18, при цьому ВХІДНІ діагоналі мостов 1, 2, 3 під'єднані до трифазної мережі Пристрій працює таким чином В момент проходження синусоїдальної напруги на вході випрямляча 1 через нуль /момент часу ti/ на керуючі електроди тиристорів моста надходять імпульси, забезпечуючи зарядку конденсаторів 5 та 7 ВІДПОВІДНО через діоди 4 та 8 Зарядка конденсаторів відбувається одночасно на протязі першої ПІВХВИЛІ живильної напруги По досягненню напруги на конденсаторах амплітудного значення напруги мережі, зарядка припиняється і тиристори моста 1 закриваються Розрядка конденсаторів на навантаження 22 відбувається на протязі другої ПІВХВИЛІ живильної напруги при подаванні запускаючих імпульсів на керуючі електроди тиристорів 6 та 19 /момент часу t3/ Аналогічні процеси, ВІДПОВІДНО В моменти Ь та ts, відбуваються на виході моста 3, що живиться напругою фази С /конденсатори 15 та 17 заряджаються ВІДПОВІДНО через діоди 14 та 18 і розряджаються через тиристори 16 та 21/1 далі в моменти U та Ь на виході моста 2, що живиться напругою фази В /конденсатори 10 та 12 заряджаються ВІДПОВІДНО через діоди 9 та 13 і розряджаються через тиристори 11 та 20/ В момент часу t6 знову вступає в роботу мостовий випрямляч 1 і так далі У процесі розрядки конденсатори, будуть підключеними по відношенню до навантаження 22 послідовно і на навантаженні з'являється подвійна напруга Таким чином, запропонований пристрій для зарядки накопичувальних конденсаторів формує розрядні цикли в кожний напівперюд трифазної напруги в моменти часу, що відповідають амплітудним значенням указаних напруг, тобто з частотою ЗООгц Змінюючи режим роботи тиристорів 6, 11, 16 та 19, 20, 21 можна суттєво розширити функціональні можливості запропонованого пристрою з точки зору частоти формування розрядних імпульсів та величини енергії розрядного імпульса Можливі режими роботи пристрою приведені в таблиці 1 Таблиця 1 1 2 3 4 5 6 7 Тиристори, що включаються 6, 19 6, 19 6, 19 11, 20 16, 21 6, 19 11, 20 16, 21 6, 16, 19, 21 6, 16, 19, 21 6, 19, 16, 21 6, 19, 11, 20 11, 20, 16, 21 Частота розрядних імпульсів, гц 50 Енергія розрядного імпульса Wi 100 Wi t n , t23 t3, tg, t|5 150 Wi Ь, ti3, ti9 ts, t n , t|7 300 Wi t5, ti7 t5, t n , t|7 50 2Wi 100 2Wi 150 2Wi Моменти включення тиристорів t3, tis t3, tg, t|5, t2i ts, tis Ь, ti9 t n , t23 ts, tis t7, ti9 В разі необхідності роботи зі зниженою напругою при тих же запасах енергії керування тиристорами відбувається ВІДПОВІДНО з таблицею 2 Таблиця 2 1 2 3 4 Тиристори, що включаються 19 19 19 20 21 19 20 21 Моменти включення тиристорів ts, tis t3, tg, t|5 ts, tis t7, ti9 til, t23 t3, tg, t|5 t7, ti3, ti9 ts, tn, t|7 Частота розрядних імпульсів, гц 50 Енергія розрядного імпульса Wi 100 Wi 150 Wi 300 Wi 53279 Продовження таблиці 2 5 6 7 Тиристори, що включаються 19, 20 19, 20 19, 20 20, 21 19, 21 Моменти включення тиристорів t 3 , tig t3, tg, tis t 3 , tig Частота розрядних імпульсів, гц 50 Енергія розрядного їмпульса 2Wi 100 2Wi 150 2Wi Ь, ti9 t n , t23 Таким чином запропонований пристрій дозволяє підвищити частоту розрядних імпульсів до ЗООгц ФІГ 1 Фіг 2 TOB "Міжнародний науковий комітет" вуп Артема, 77, м Київ, 04050, Україна (044)236-47-24
