Вулик чекановського

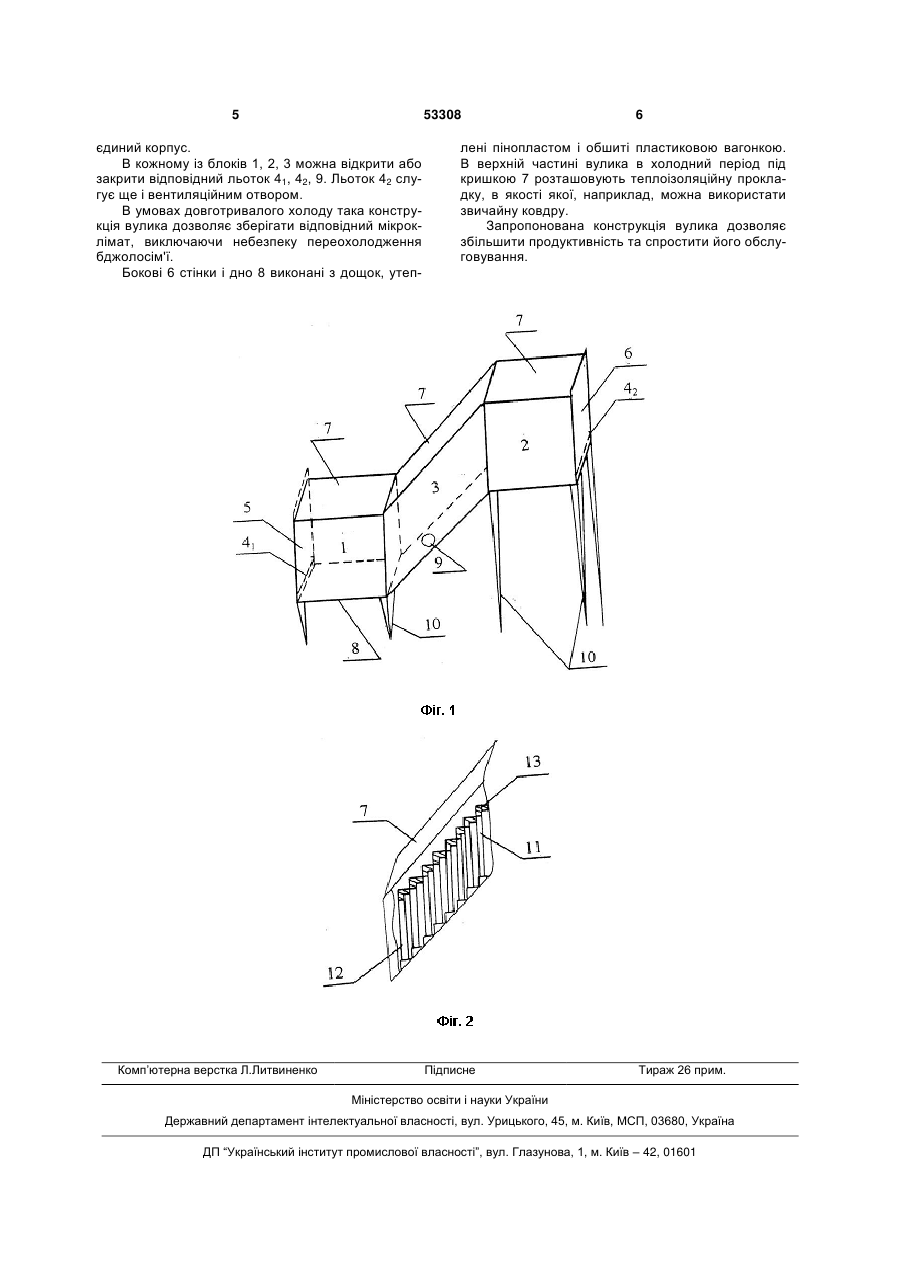

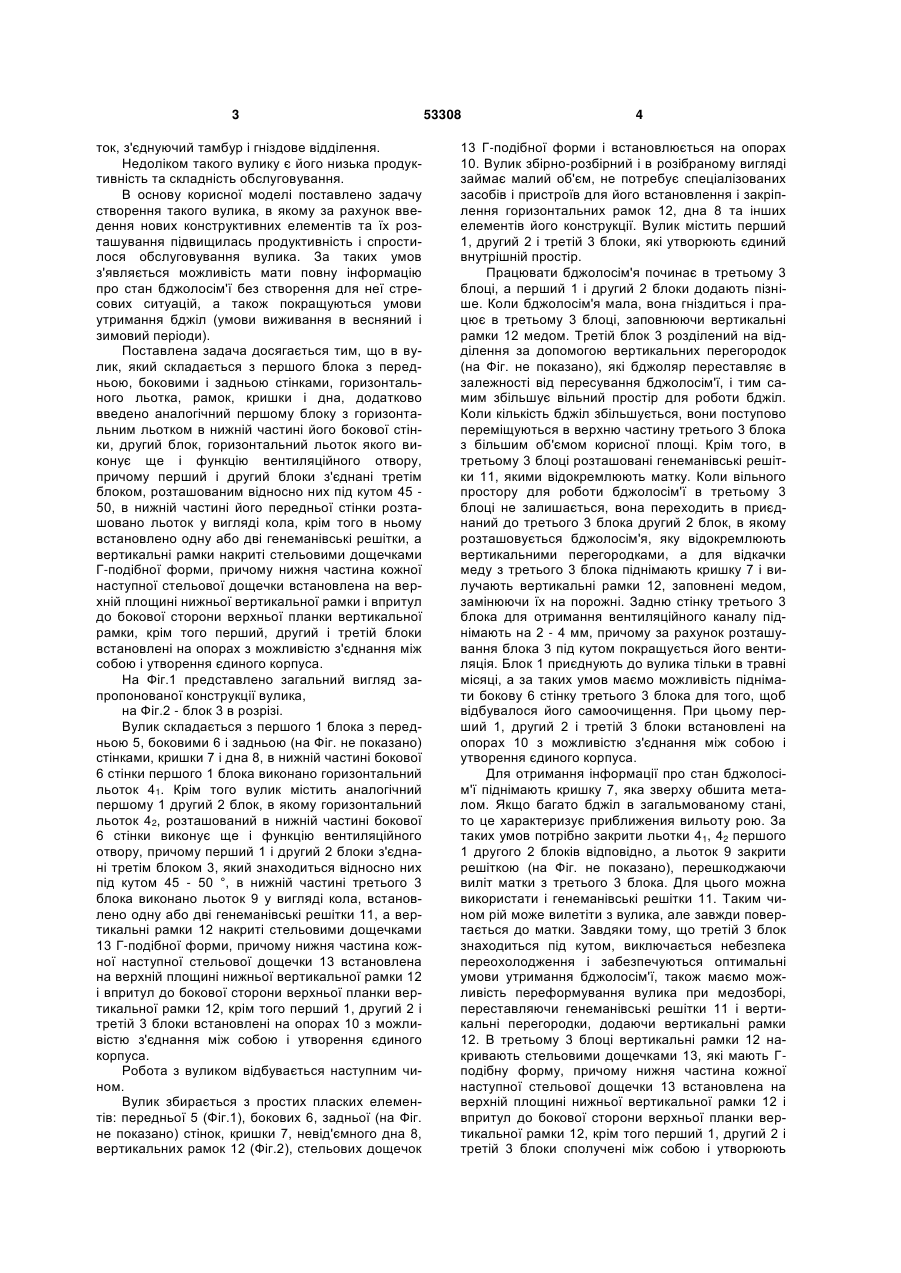

Вулик, що складається з першого блока з передньою, боковими і задньою стінками, горизонтальним льотком, рамками, кришкою і дном, який відрізняється тим, що він містить, аналогічний першому блоку з горизонтальним льотком в нижній частині його бокової стінки, другий блок, горизонтальний льоток якого виконує ще і функцію вентиляційного отвору, причому перший і другий 3 ток, з'єднуючий тамбур і гніздове відділення. Недоліком такого вулику є його низька продуктивність та складність обслуговування. В основу корисної моделі поставлено задачу створення такого вулика, в якому за рахунок введення нових конструктивних елементів та їх розташування підвищилась продуктивність і спростилося обслуговування вулика. За таких умов з'являється можливість мати повну інформацію про стан бджолосім'ї без створення для неї стресових ситуацій, а також покращуються умови утримання бджіл (умови виживання в весняний і зимовий періоди). Поставлена задача досягається тим, що в вулик, який складається з першого блока з передньою, боковими і задньою стінками, горизонтального льотка, рамок, кришки і дна, додатково введено аналогічний першому блоку з горизонтальним льотком в нижній частині його бокової стінки, другий блок, горизонтальний льоток якого виконує ще і функцію вентиляційного отвору, причому перший і другий блоки з'єднані третім блоком, розташованим відносно них під кутом 45 50, в нижній частині його передньої стінки розташовано льоток у вигляді кола, крім того в ньому встановлено одну або дві генеманівські решітки, а вертикальні рамки накриті стельовими дощечками Г-подібної форми, причому нижня частина кожної наступної стельової дощечки встановлена на верхній площині нижньої вертикальної рамки і впритул до бокової сторони верхньої планки вертикальної рамки, крім того перший, другий і третій блоки встановлені на опорах з можливістю з'єднання між собою і утворення єдиного корпуса. На Фіг.1 представлено загальний вигляд запропонованої конструкції вулика, на Фіг.2 - блок 3 в розрізі. Вулик складається з першого 1 блока з передньою 5, боковими 6 і задньою (на Фіг. не показано) стінками, кришки 7 і дна 8, в нижній частині бокової 6 стінки першого 1 блока виконано горизонтальний льоток 41. Крім того вулик містить аналогічний першому 1 другий 2 блок, в якому горизонтальний льоток 42, розташований в нижній частині бокової 6 стінки виконує ще і функцію вентиляційного отвору, причому перший 1 і другий 2 блоки з'єднані третім блоком 3, який знаходиться відносно них під кутом 45 - 50 °, в нижній частині третього 3 блока виконано льоток 9 у вигляді кола, встановлено одну або дві генеманівські решітки 11, а вертикальні рамки 12 накриті стельовими дощечками 13 Г-подібної форми, причому нижня частина кожної наступної стельової дощечки 13 встановлена на верхній площині нижньої вертикальної рамки 12 і впритул до бокової сторони верхньої планки вертикальної рамки 12, крім того перший 1, другий 2 і третій 3 блоки встановлені на опорах 10 з можливістю з'єднання між собою і утворення єдиного корпуса. Робота з вуликом відбувається наступним чином. Вулик збирається з простих пласких елементів: передньої 5 (Фіг.1), бокових 6, задньої (на Фіг. не показано) стінок, кришки 7, невід'ємного дна 8, вертикальних рамок 12 (Фіг.2), стельових дощечок 53308 4 13 Γ-подібної форми і встановлюється на опорах 10. Вулик збірно-розбірний і в розібраному вигляді займає малий об'єм, не потребує спеціалізованих засобів і пристроїв для його встановлення і закріплення горизонтальних рамок 12, дна 8 та інших елементів його конструкції. Вулик містить перший 1, другий 2 і третій 3 блоки, які утворюють єдиний внутрішній простір. Працювати бджолосім'я починає в третьому 3 блоці, а перший 1 і другий 2 блоки додають пізніше. Коли бджолосім'я мала, вона гніздиться і працює в третьому 3 блоці, заповнюючи вертикальні рамки 12 медом. Третій блок 3 розділений на відділення за допомогою вертикальних перегородок (на Фіг. не показано), які бджоляр переставляє в залежності від пересування бджолосім'ї, і тим самим збільшує вільний простір для роботи бджіл. Коли кількість бджіл збільшується, вони поступово переміщуються в верхню частину третього 3 блока з більшим об'ємом корисної площі. Крім того, в третьому 3 блоці розташовані генеманівські решітки 11, якими відокремлюють матку. Коли вільного простору для роботи бджолосім'ї в третьому 3 блоці не залишається, вона переходить в приєднаний до третього 3 блока другий 2 блок, в якому розташовується бджолосім'я, яку відокремлюють вертикальними перегородками, а для відкачки меду з третього 3 блока піднімають кришку 7 і вилучають вертикальні рамки 12, заповнені медом, замінюючи їх на порожні. Задню стінку третього 3 блока для отримання вентиляційного каналу піднімають на 2 - 4 мм, причому за рахунок розташування блока 3 під кутом покращується його вентиляція. Блок 1 приєднують до вулика тільки в травні місяці, а за таких умов маємо можливість піднімати бокову 6 стінку третього 3 блока для того, щоб відбувалося його самоочищення. При цьому перший 1, другий 2 і третій 3 блоки встановлені на опорах 10 з можливістю з'єднання між собою і утворення єдиного корпуса. Для отримання інформації про стан бджолосім'ї піднімають кришку 7, яка зверху обшита металом. Якщо багато бджіл в загальмованому стані, то це характеризує приближения вильоту рою. За таких умов потрібно закрити льотки 41, 42 першого 1 другого 2 блоків відповідно, а льоток 9 закрити решіткою (на Фіг. не показано), перешкоджаючи виліт матки з третього 3 блока. Для цього можна використати і генеманівські решітки 11. Таким чином рій може вилетіти з вулика, але завжди повертається до матки. Завдяки тому, що третій 3 блок знаходиться під кутом, виключається небезпека переохолодження і забезпечуються оптимальні умови утримання бджолосім'ї, також маємо можливість переформування вулика при медозборі, переставляючи генеманівські решітки 11 і вертикальні перегородки, додаючи вертикальні рамки 12. В третьому 3 блоці вертикальні рамки 12 накривають стельовими дощечками 13, які мають Γподібну форму, причому нижня частина кожної наступної стельової дощечки 13 встановлена на верхній площині нижньої вертикальної рамки 12 і впритул до бокової сторони верхньої планки вертикальної рамки 12, крім того перший 1, другий 2 і третій 3 блоки сполучені між собою і утворюють 5 53308 єдиний корпус. В кожному із блоків 1, 2, 3 можна відкрити або закрити відповідний льоток 41, 42, 9. Льоток 42 слугує ще і вентиляційним отвором. В умовах довготривалого холоду така конструкція вулика дозволяє зберігати відповідний мікроклімат, виключаючи небезпеку переохолодження бджолосім'ї. Бокові 6 стінки і дно 8 виконані з дощок, утеп Комп’ютерна верстка Л.Литвиненко 6 лені пінопластом і обшиті пластиковою вагонкою. В верхній частині вулика в холодний період під кришкою 7 розташовують теплоізоляційну прокладку, в якості якої, наприклад, можна використати звичайну ковдру. Запропонована конструкція вулика дозволяє збільшити продуктивність та спростити його обслуговування. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
