Спосіб заміни відцентрового вентилятора осьовим
Номер патенту: 53309
Опубліковано: 11.10.2010
Автори: Суханов Володимир Іванович, Сульженко Володимир Олександрович, Рєзников Дмитро Володимирович, Сенніков Віталій Федорович
Формула / Реферат
Спосіб заміни відцентрових вентиляторів двостороннього всмоктування на нереверсивні осьові, який відрізняється тим, що демонтують замінювані вентилятори і їх фундаменти, виконують співвісні наявному нагнітальному каналу нові фундаменти під вентилятори і приводні двигуни осьових вентиляторів, проводять їх монтаж, зберігаючи будівлю, обвідний і частину нагнітального каналів, а наявні всмоктуючі канали об'єднують в загальну камеру під вхідною коробкою осьового вентилятора.
Текст

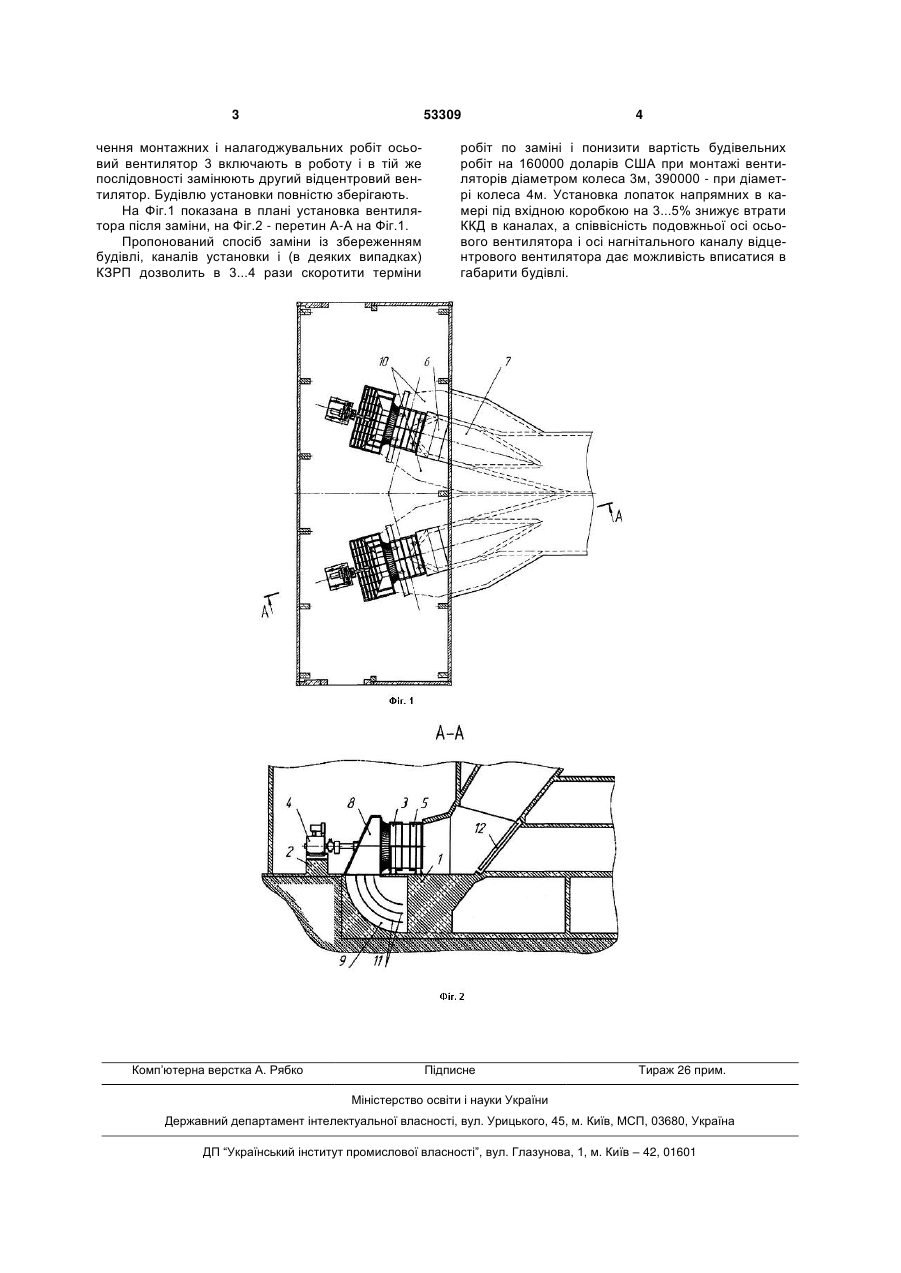

Спосіб заміни відцентрових вентиляторів двостороннього всмоктування на нереверсивні осьові, 3 53309 чення монтажних і налагоджувальних робіт осьовий вентилятор 3 включають в роботу і в тій же послідовності замінюють другий відцентровий вентилятор. Будівлю установки повністю зберігають. На Фіг.1 показана в плані установка вентилятора після заміни, на Фіг.2 - перетин А-А на Фіг.1. Пропонований спосіб заміни із збереженням будівлі, каналів установки і (в деяких випадках) КЗРП дозволить в 3...4 рази скоротити терміни Комп’ютерна верстка А. Рябко 4 робіт по заміні і понизити вартість будівельних робіт на 160000 доларів США при монтажі вентиляторів діаметром колеса 3м, 390000 - при діаметрі колеса 4м. Установка лопаток напрямних в камері під вхідною коробкою на 3...5% знижує втрати ККД в каналах, а співвісність подовжньої осі осьового вентилятора і осі нагнітального каналу відцентрового вентилятора дає можливість вписатися в габарити будівлі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for replacement of centrifugal blower with axial one
Автори англійськоюSennikov Vitalii Fedorovych, Sukhanov Volodymyr Ivanovych, Sulzhenko Volodymyr Oleksandrovych, Reznykov Dmytro Volodymyrovych
Назва патенту російськоюСпособ замены центробежного вентилятора осевым
Автори російськоюСенников Виталий Федорович, Суханов Владимир Иванович, Сульженко Владимир Александрович, Резников Дмитрий Владимирович
МПК / Мітки
МПК: F04D 1/00
Мітки: відцентрового, заміни, спосіб, осьовим, вентилятора
