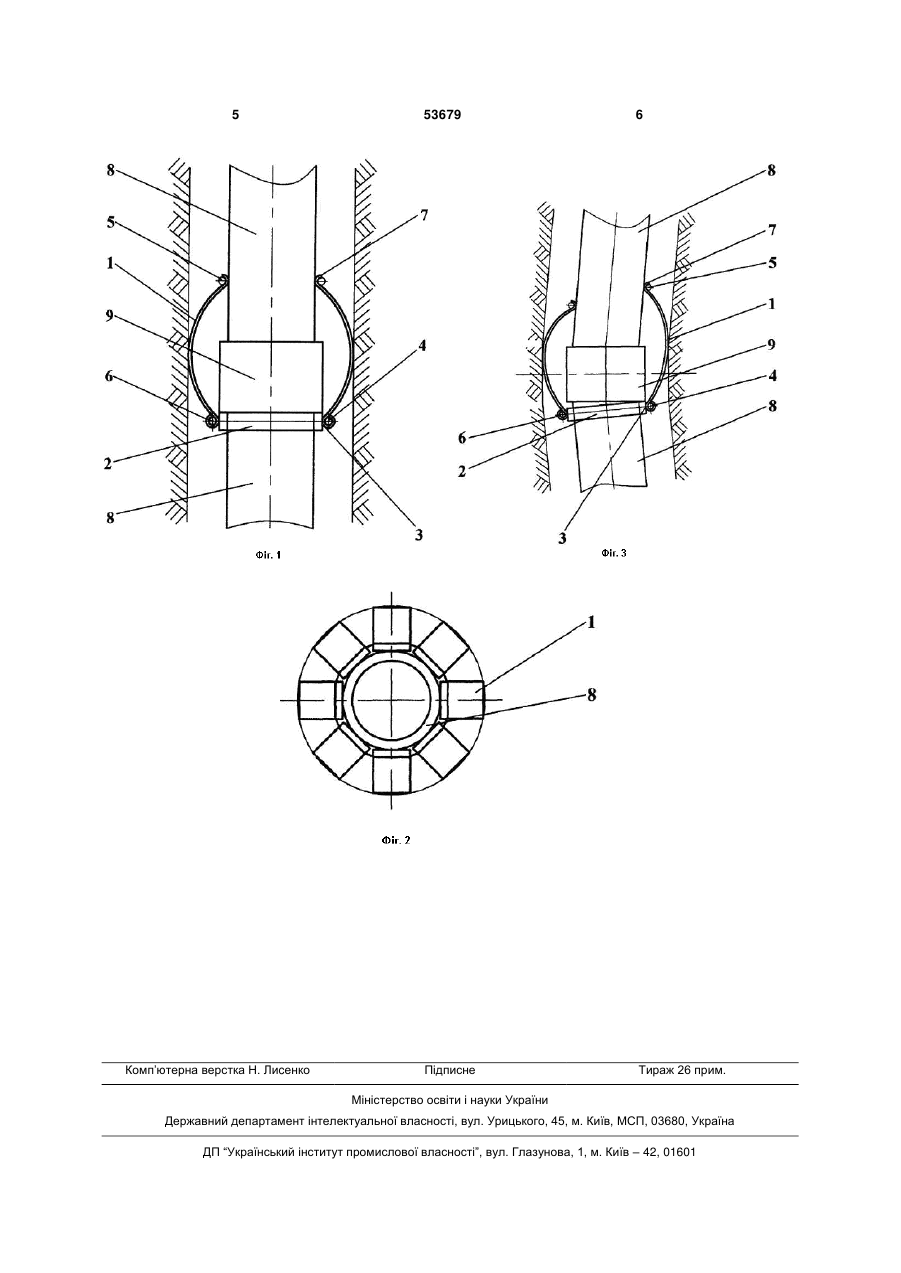

Самоорієнтовний центратор для обсадних колон вертикальних і похило скерованих свердловин

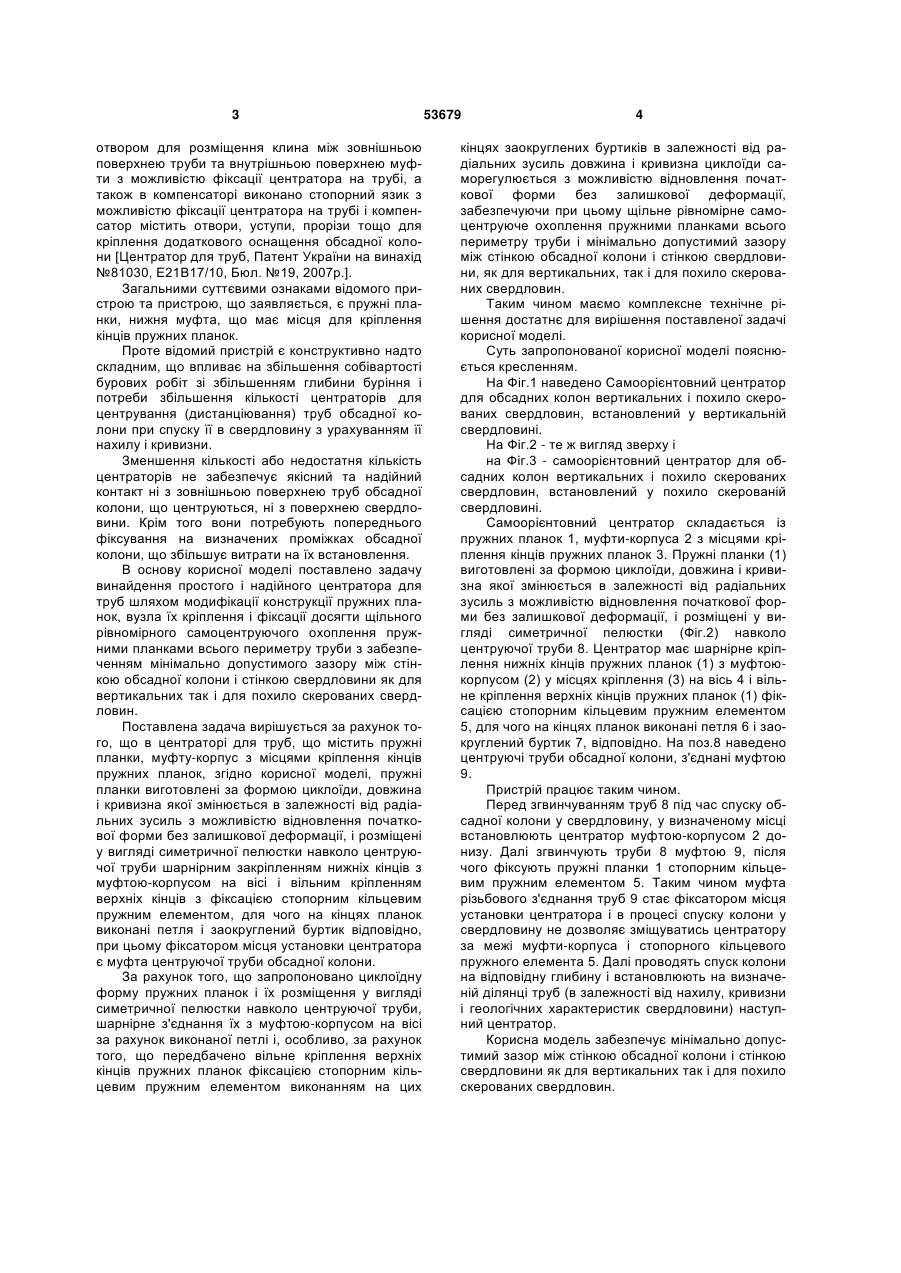

Самоорієнтовний центратор для обсадних колон вертикальних і похило скерованих свердло 3 отвором для розміщення клина між зовнішньою поверхнею труби та внутрішньою поверхнею муфти з можливістю фіксації центратора на трубі, а також в компенсаторі виконано стопорний язик з можливістю фіксації центратора на трубі і компенсатор містить отвори, уступи, прорізи тощо для кріплення додаткового оснащення обсадної колони [Центратор для труб, Патент України на винахід №81030, Е21В17/10, Бюл. №19, 2007p.]. Загальними суттєвими ознаками відомого пристрою та пристрою, що заявляється, є пружні планки, нижня муфта, що має місця для кріплення кінців пружних планок. Проте відомий пристрій є конструктивно надто складним, що впливає на збільшення собівартості бурових робіт зі збільшенням глибини буріння і потреби збільшення кількості центраторів для центрування (дистанціювання) труб обсадної колони при спуску її в свердловину з урахуванням її нахилу і кривизни. Зменшення кількості або недостатня кількість центраторів не забезпечує якісний та надійний контакт ні з зовнішньою поверхнею труб обсадної колони, що центруються, ні з поверхнею свердловини. Крім того вони потребують попереднього фіксування на визначених проміжках обсадної колони, що збільшує витрати на їх встановлення. В основу корисної моделі поставлено задачу винайдення простого і надійного центратора для труб шляхом модифікації конструкції пружних планок, вузла їх кріплення і фіксації досягти щільного рівномірного самоцентруючого охоплення пружними планками всього периметру труби з забезпеченням мінімально допустимого зазору між стінкою обсадної колони і стінкою свердловини як для вертикальних так і для похило скерованих свердловин. Поставлена задача вирішується за рахунок того, що в центраторі для труб, що містить пружні планки, муфту-корпус з місцями кріплення кінців пружних планок, згідно корисної моделі, пружні планки виготовлені за формою циклоїди, довжина і кривизна якої змінюється в залежності від радіальних зусиль з можливістю відновлення початкової форми без залишкової деформації, і розміщені у вигляді симетричної пелюстки навколо центруючої труби шарнірним закріпленням нижніх кінців з муфтою-корпусом на вісі і вільним кріпленням верхніх кінців з фіксацією стопорним кільцевим пружним елементом, для чого на кінцях планок виконані петля і заокруглений буртик відповідно, при цьому фіксатором місця установки центратора є муфта центруючої труби обсадної колони. За рахунок того, що запропоновано циклоїдну форму пружних планок і їх розміщення у вигляді симетричної пелюстки навколо центруючої труби, шарнірне з'єднання їх з муфтою-корпусом на вісі за рахунок виконаної петлі і, особливо, за рахунок того, що передбачено вільне кріплення верхніх кінців пружних планок фіксацією стопорним кільцевим пружним елементом виконанням на цих 53679 4 кінцях заокруглених буртиків в залежності від радіальних зусиль довжина і кривизна циклоїди саморегулюється з можливістю відновлення початкової форми без залишкової деформації, забезпечуючи при цьому щільне рівномірне самоцентруюче охоплення пружними планками всього периметру труби і мінімально допустимий зазору між стінкою обсадної колони і стінкою свердловини, як для вертикальних, так і для похило скерованих свердловин. Таким чином маємо комплексне технічне рішення достатнє для вирішення поставленої задачі корисної моделі. Суть запропонованої корисної моделі пояснюється кресленням. На Фіг.1 наведено Самоорієнтовний центратор для обсадних колон вертикальних і похило скерованих свердловин, встановлений у вертикальній свердловині. На Фіг.2 - те ж вигляд зверху і на Фіг.3 - самоорієнтовний центратор для обсадних колон вертикальних і похило скерованих свердловин, встановлений у похило скерованій свердловині. Самоорієнтовний центратор складається із пружних планок 1, муфти-корпуса 2 з місцями кріплення кінців пружних планок 3. Пружні планки (1) виготовлені за формою циклоїди, довжина і кривизна якої змінюється в залежності від радіальних зусиль з можливістю відновлення початкової форми без залишкової деформації, і розміщені у вигляді симетричної пелюстки (Фіг.2) навколо центруючої труби 8. Центратор має шарнірне кріплення нижніх кінців пружних планок (1) з муфтоюкорпусом (2) у місцях кріплення (3) на вісь 4 і вільне кріплення верхніх кінців пружних планок (1) фіксацією стопорним кільцевим пружним елементом 5, для чого на кінцях планок виконані петля 6 і заокруглений буртик 7, відповідно. На поз.8 наведено центруючі труби обсадної колони, з'єднані муфтою 9. Пристрій працює таким чином. Перед згвинчуванням труб 8 під час спуску обсадної колони у свердловину, у визначеному місці встановлюють центратор муфтою-корпусом 2 донизу. Далі згвинчують труби 8 муфтою 9, після чого фіксують пружні планки 1 стопорним кільцевим пружним елементом 5. Таким чином муфта різьбового з'єднання труб 9 стає фіксатором місця установки центратора і в процесі спуску колони у свердловину не дозволяє зміщуватись центратору за межі муфти-корпуса і стопорного кільцевого пружного елемента 5. Далі проводять спуск колони на відповідну глибину і встановлюють на визначеній ділянці труб (в залежності від нахилу, кривизни і геологічних характеристик свердловини) наступний центратор. Корисна модель забезпечує мінімально допустимий зазор між стінкою обсадної колони і стінкою свердловини як для вертикальних так і для похило скерованих свердловин. 5 Комп’ютерна верстка Н. Лиcенко 53679 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
