Оптичний двохвилевий томограф

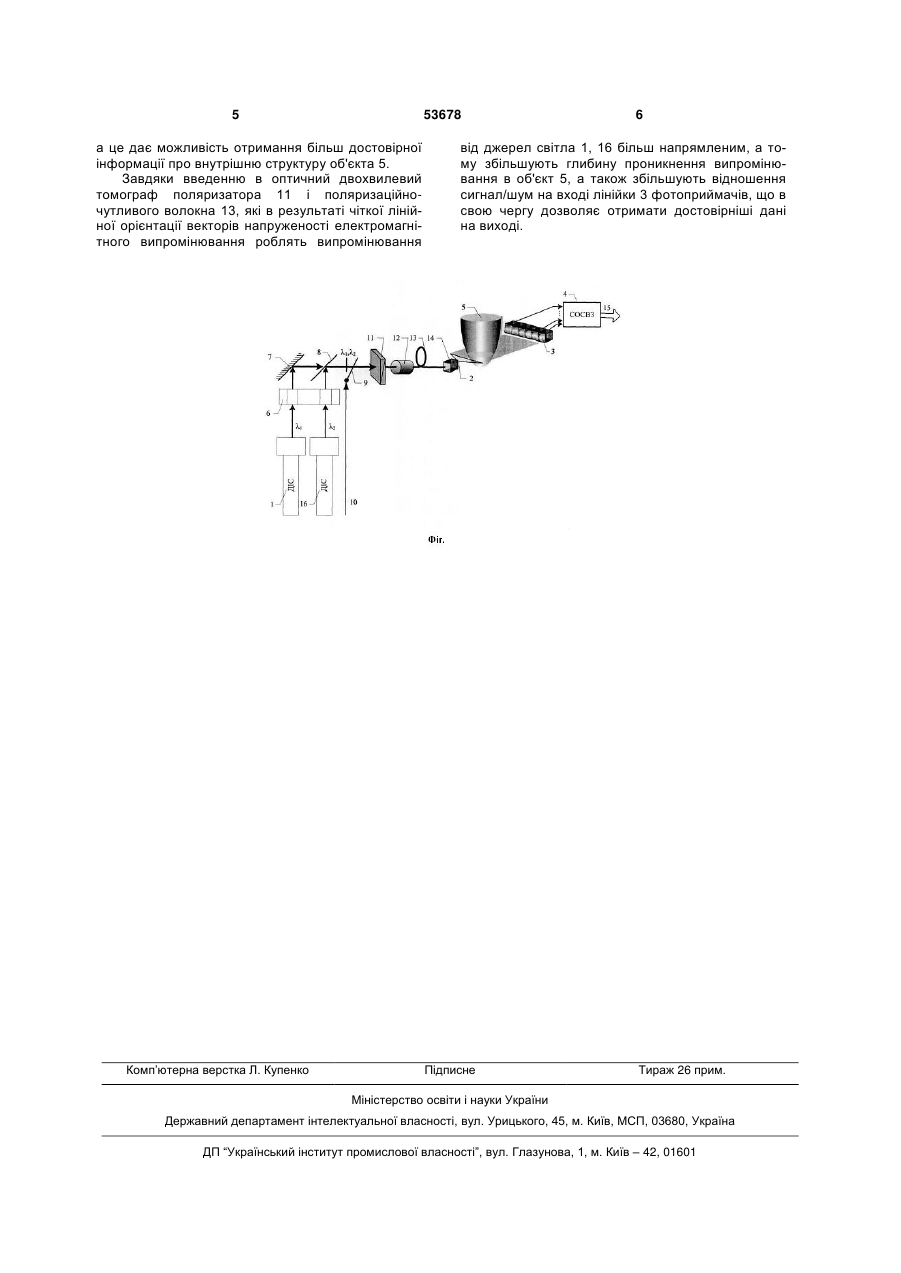

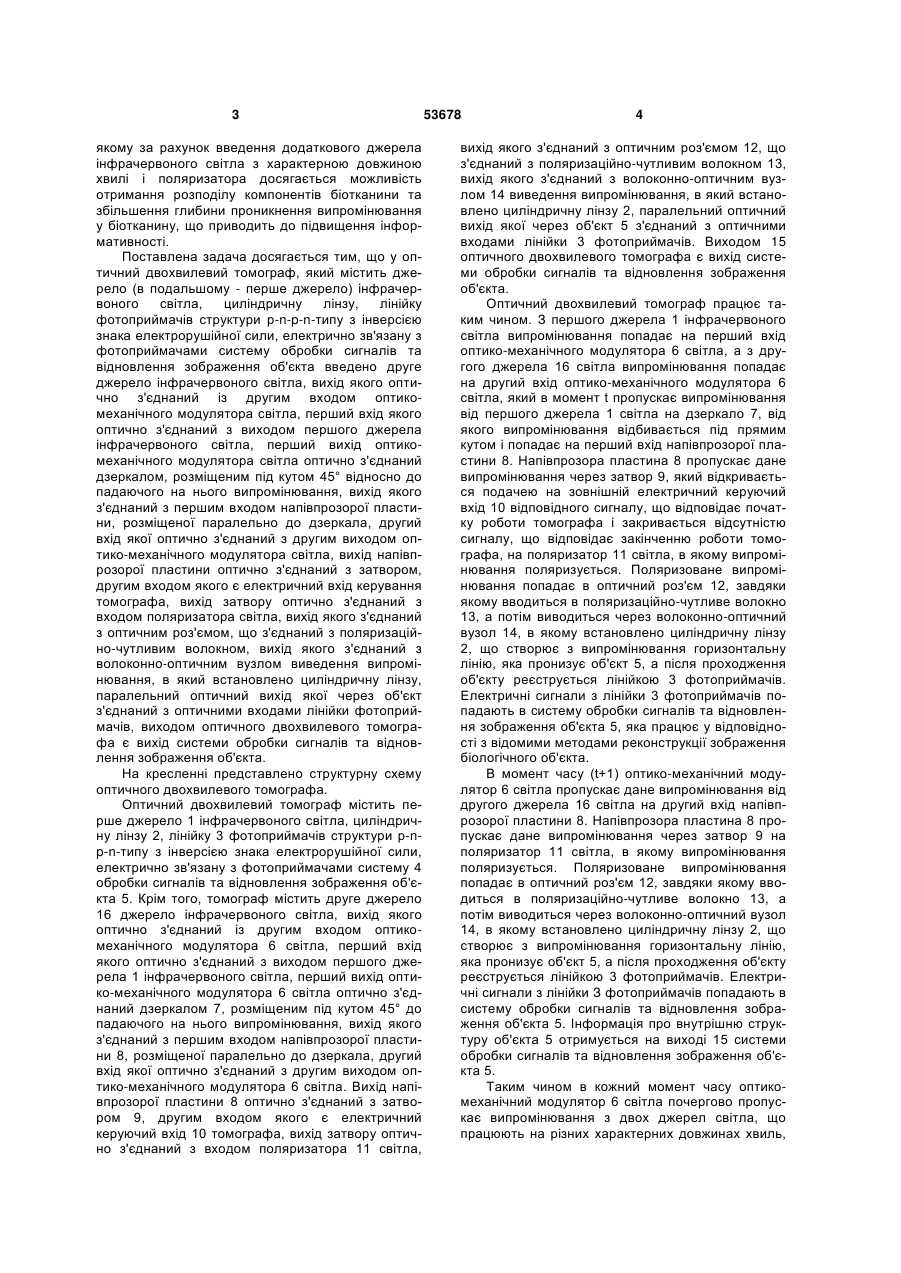

Оптичний двохвилевий томограф, який містить перше джерело інфрачервоного світла, циліндричну лінзу, лінійку фотоприймачів структури pn-p-n-типу з інверсією знака електрорушійної сили, електрично зв'язану з фотоприймачами систему обробки сигналів та відновлення зображення об'єкта, який відрізняється тим, що в нього введено друге джерело інфрачервоного світла, вихід якого оптично з'єднаний із другим входом оптикомеханічного модулятора світла, перший вхід якого оптично з'єднаний з виходом першого джерела U 1 3 якому за рахунок введення додаткового джерела інфрачервоного світла з характерною довжиною хвилі і поляризатора досягається можливість отримання розподілу компонентів біотканини та збільшення глибини проникнення випромінювання у біотканину, що приводить до підвищення інформативності. Поставлена задача досягається тим, що у оптичний двохвилевий томограф, який містить джерело (в подальшому - перше джерело) інфрачервоного світла, циліндричну лінзу, лінійку фотоприймачів структури p-n-p-n-типу з інверсією знака електрорушійної сили, електрично зв'язану з фотоприймачами систему обробки сигналів та відновлення зображення об'єкта введено друге джерело інфрачервоного світла, вихід якого оптично з'єднаний із другим входом оптикомеханічного модулятора світла, перший вхід якого оптично з'єднаний з виходом першого джерела інфрачервоного світла, перший вихід оптикомеханічного модулятора світла оптично з'єднаний дзеркалом, розміщеним під кутом 45° відносно до падаючого на нього випромінювання, вихід якого з'єднаний з першим входом напівпрозорої пластини, розміщеної паралельно до дзеркала, другий вхід якої оптично з'єднаний з другим виходом оптико-механічного модулятора світла, вихід напівпрозорої пластини оптично з'єднаний з затвором, другим входом якого є електричний вхід керування томографа, вихід затвору оптично з'єднаний з входом поляризатора світла, вихід якого з'єднаний з оптичним роз'ємом, що з'єднаний з поляризаційно-чутливим волокном, вихід якого з'єднаний з волоконно-оптичним вузлом виведення випромінювання, в який встановлено циліндричну лінзу, паралельний оптичний вихід якої через об'єкт з'єднаний з оптичними входами лінійки фотоприймачів, виходом оптичного двохвилевого томографа є вихід системи обробки сигналів та відновлення зображення об'єкта. На кресленні представлено структурну схему оптичного двохвилевого томографа. Оптичний двохвилевий томограф містить перше джерело 1 інфрачервоного світла, циліндричну лінзу 2, лінійку 3 фотоприймачів структури p-np-n-типу з інверсією знака електрорушійної сили, електрично зв'язану з фотоприймачами систему 4 обробки сигналів та відновлення зображення об'єкта 5. Крім того, томограф містить друге джерело 16 джерело інфрачервоного світла, вихід якого оптично з'єднаний із другим входом оптикомеханічного модулятора 6 світла, перший вхід якого оптично з'єднаний з виходом першого джерела 1 інфрачервоного світла, перший вихід оптико-механічного модулятора 6 світла оптично з'єднаний дзеркалом 7, розміщеним під кутом 45° до падаючого на нього випромінювання, вихід якого з'єднаний з першим входом напівпрозорої пластини 8, розміщеної паралельно до дзеркала, другий вхід якої оптично з'єднаний з другим виходом оптико-механічного модулятора 6 світла. Вихід напівпрозорої пластини 8 оптично з'єднаний з затвором 9, другим входом якого є електричний керуючий вхід 10 томографа, вихід затвору оптично з'єднаний з входом поляризатора 11 світла, 53678 4 вихід якого з'єднаний з оптичним роз'ємом 12, що з'єднаний з поляризаційно-чутливим волокном 13, вихід якого з'єднаний з волоконно-оптичним вузлом 14 виведення випромінювання, в який встановлено циліндричну лінзу 2, паралельний оптичний вихід якої через об'єкт 5 з'єднаний з оптичними входами лінійки 3 фотоприймачів. Виходом 15 оптичного двохвилевого томографа є вихід системи обробки сигналів та відновлення зображення об'єкта. Оптичний двохвилевий томограф працює таким чином. З першого джерела 1 інфрачервоного світла випромінювання попадає на перший вхід оптико-механічного модулятора 6 світла, а з другого джерела 16 світла випромінювання попадає на другий вхід оптико-механічного модулятора 6 світла, який в момент t пропускає випромінювання від першого джерела 1 світла на дзеркало 7, від якого випромінювання відбивається під прямим кутом і попадає на перший вхід напівпрозорої пластини 8. Напівпрозора пластина 8 пропускає дане випромінювання через затвор 9, який відкривається подачею на зовнішній електричний керуючий вхід 10 відповідного сигналу, що відповідає початку роботи томографа і закривається відсутністю сигналу, що відповідає закінченню роботи томографа, на поляризатор 11 світла, в якому випромінювання поляризується. Поляризоване випромінювання попадає в оптичний роз'єм 12, завдяки якому вводиться в поляризаційно-чутливе волокно 13, а потім виводиться через волоконно-оптичний вузол 14, в якому встановлено циліндричну лінзу 2, що створює з випромінювання горизонтальну лінію, яка пронизує об'єкт 5, а після проходження об'єкту реєструється лінійкою 3 фотоприймачів. Електричні сигнали з лінійки 3 фотоприймачів попадають в систему обробки сигналів та відновлення зображення об'єкта 5, яка працює у відповідності з відомими методами реконструкції зображення біологічного об'єкта. В момент часу (t+1) оптико-механічний модулятор 6 світла пропускає дане випромінювання від другого джерела 16 світла на другий вхід напівпрозорої пластини 8. Напівпрозора пластина 8 пропускає дане випромінювання через затвор 9 на поляризатор 11 світла, в якому випромінювання поляризується. Поляризоване випромінювання попадає в оптичний роз'єм 12, завдяки якому вводиться в поляризаційно-чутливе волокно 13, а потім виводиться через волоконно-оптичний вузол 14, в якому встановлено циліндричну лінзу 2, що створює з випромінювання горизонтальну лінію, яка пронизує об'єкт 5, а після проходження об'єкту реєструється лінійкою 3 фотоприймачів. Електричні сигнали з лінійки З фотоприймачів попадають в систему обробки сигналів та відновлення зображення об'єкта 5. Інформація про внутрішню структуру об'єкта 5 отримується на виході 15 системи обробки сигналів та відновлення зображення об'єкта 5. Таким чином в кожний момент часу оптикомеханічний модулятор 6 світла почергово пропускає випромінювання з двох джерел світла, що працюють на різних характерних довжинах хвиль, 5 53678 а це дає можливість отримання більш достовірної інформації про внутрішню структуру об'єкта 5. Завдяки введенню в оптичний двохвилевий томограф поляризатора 11 і поляризаційночутливого волокна 13, які в результаті чіткої лінійної орієнтації векторів напруженості електромагнітного випромінювання роблять випромінювання Комп’ютерна верстка Л. Купенко 6 від джерел світла 1, 16 більш напрямленим, а тому збільшують глибину проникнення випромінювання в об'єкт 5, а також збільшують відношення сигнал/шум на вході лінійки 3 фотоприймачів, що в свою чергу дозволяє отримати достовірніші дані на виході. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
