Спосіб визначення енергетичних параметрів піромеханізму при його спрацьовуванні

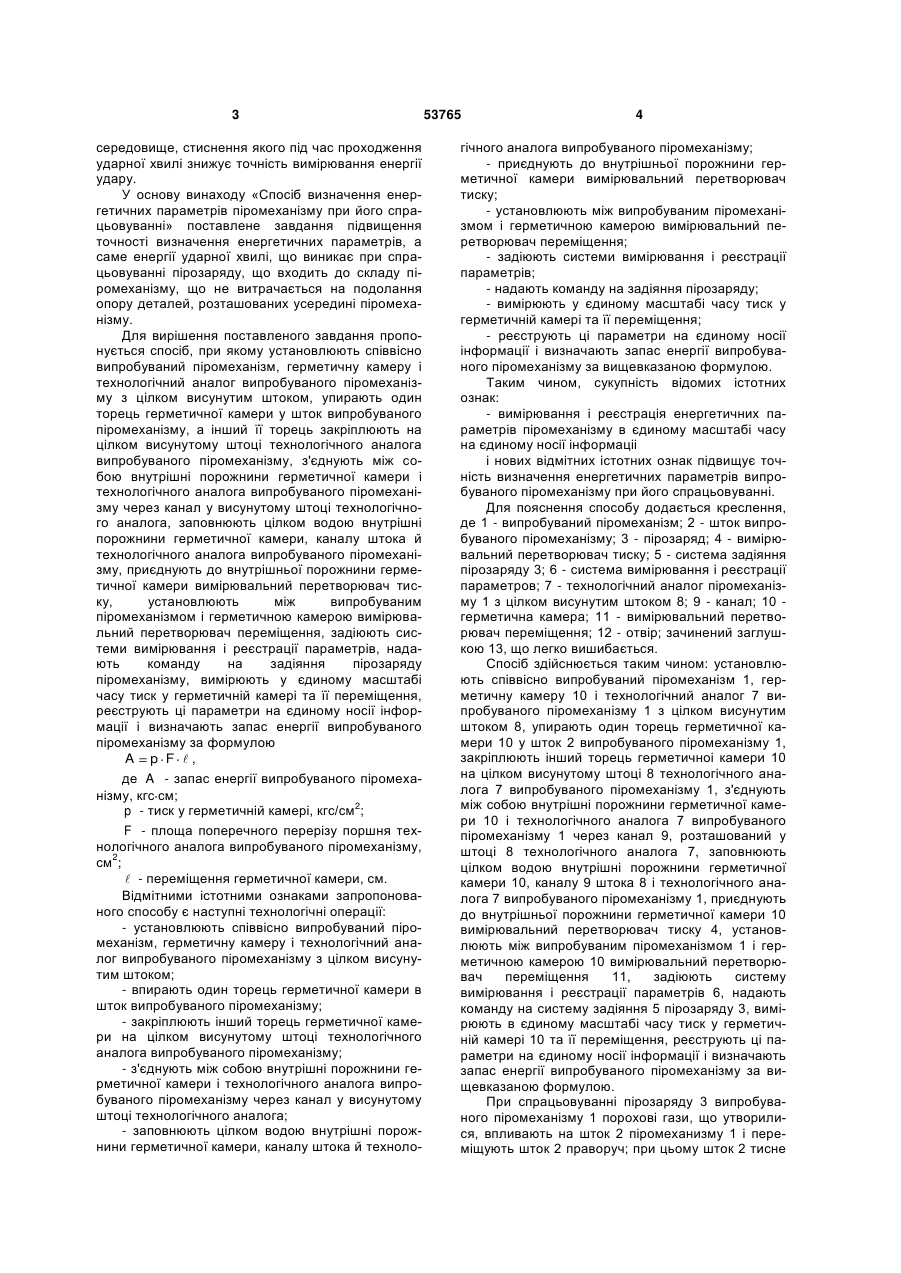

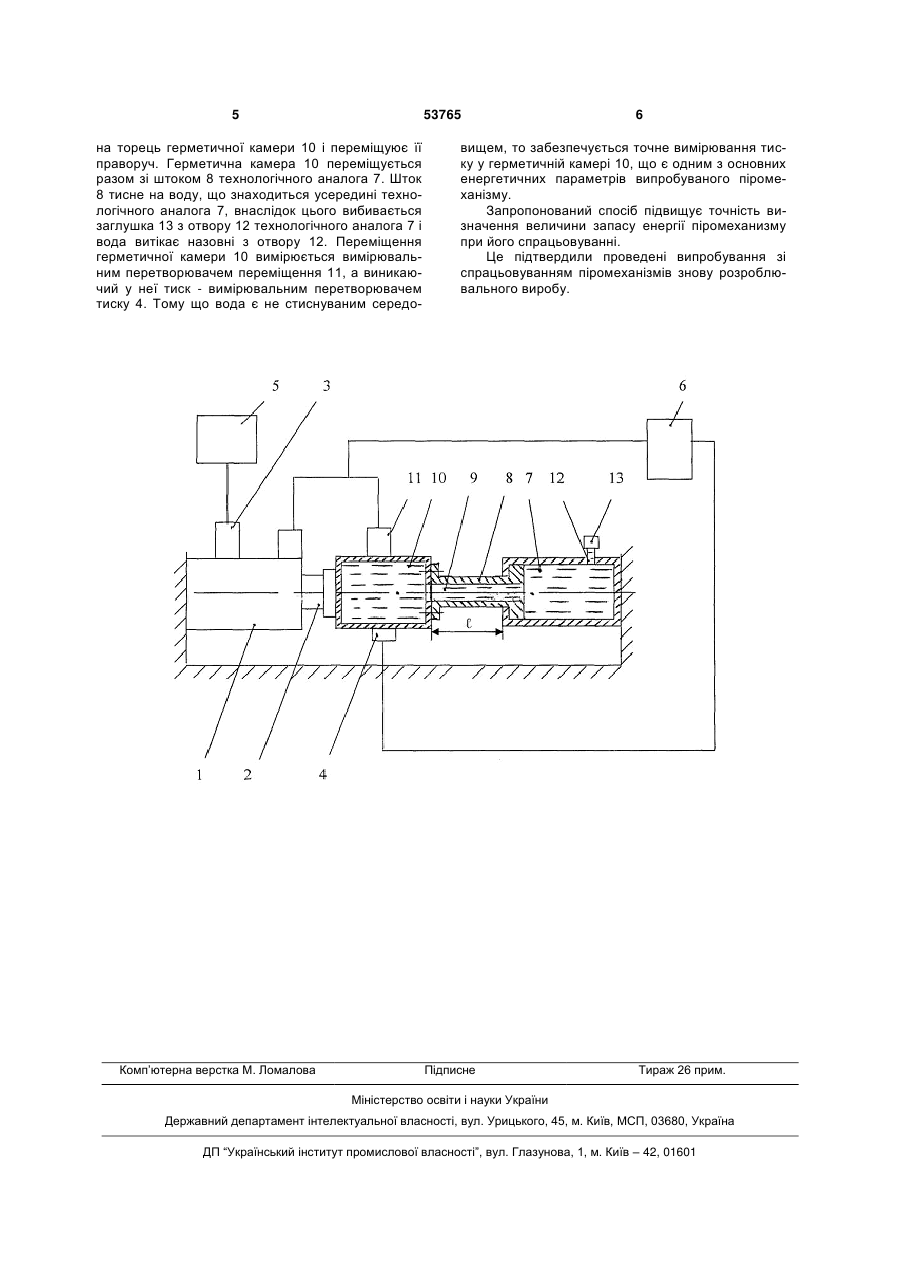

Спосіб визначення енергетичних параметрів піромеханізму при його спрацьовуванні, заснований на вимірюванні і реєстрації параметрів ударної хвилі, який відрізняється тим, що встановлюють співвісно випробуваний піромеханізм, герметичну камеру і технологічний аналог випробуваного піромеханізму з цілком висунутим штоком, упирають один торець герметичної камери в шток випробуваного піромеханіму, закріплюють інший торець герметичної камери на цілком висунутому штоці технологічного аналога випробуваного піромеханізму, з'єднують між собою внутрішні порожнини герметичної камери і технологічного аналога випробуваного піромеханізму через канал U 2 (13) 1 3 середовище, стиснення якого під час проходження ударної хвилі знижує точність вимірювання енергії удару. У основу винаходу «Спосіб визначення енергетичних параметрів піромеханізму при його спрацьовуванні» поставлене завдання підвищення точності визначення енергетичних параметрів, а саме енергії ударної хвилі, що виникає при спрацьовуванні пірозаряду, що входить до складу піромеханізму, що не витрачається на подолання опору деталей, розташованих усередині піромеханізму. Для вирішення поставленого завдання пропонується спосіб, при якому установлюють співвісно випробуваний піромеханізм, герметичну камеру і технологічний аналог випробуваного піромеханізму з цілком висунутим штоком, упирають один торець герметичної камери у шток випробуваного піромеханізму, а інший її торець закріплюють на цілком висунутому штоці технологічного аналога випробуваного піромеханізму, з'єднують між собою внутрішні порожнини герметичної камери і технологічного аналога випробуваного піромеханізму через канал у висунутому штоці технологічного аналога, заповнюють цілком водою внутрішні порожнини герметичної камери, каналу штока й технологічного аналога випробуваного піромеханізму, приєднують до внутрішньої порожнини герметичної камери вимірювальний перетворювач тиску, установлюють між випробуваним піромеханізмом і герметичною камерою вимірювальний перетворювач переміщення, задіюють системи вимірювання і реєстрації параметрів, надають команду на задіяння пірозаряду піромеханізму, вимірюють у єдиному масштабі часу тиск у герметичній камері та її переміщення, реєструють ці параметри на єдиному носії інформації і визначають запас енергії випробуваного піромеханізму за формулою A p F , де A - запас енергії випробуваного піромеханізму, кгс см; p - тиск у герметичній камері, кгс/см2; F - площа поперечного перерізу поршня технологічного аналога випробуваного піромеханізму, см2;  - переміщення герметичної камери, см. Відмітними істотними ознаками запропонованого способу є наступні технологічні операції: - установлюють співвісно випробуваний піромеханізм, герметичну камеру і технологічний аналог випробуваного піромеханізму з цілком висунутим штоком; - впирають один торець герметичної камери в шток випробуваного піромеханізму; - закріплюють інший торець герметичної камери на цілком висунутому штоці технологічного аналога випробуваного піромеханізму; - з'єднують між собою внутрішні порожнини герметичної камери і технологічного аналога випробуваного піромеханізму через канал у висунутому штоці технологічного аналога; - заповнюють цілком водою внутрішні порожнини герметичної камери, каналу штока й техноло 53765 4 гічного аналога випробуваного піромеханізму; - приєднують до внутрішньої порожнини герметичної камери вимірювальний перетворювач тиску; - установлюють між випробуваним піромеханізмом і герметичною камерою вимірювальний перетворювач переміщення; - задіюють системи вимірювання і реєстрації параметрів; - надають команду на задіяння пірозаряду; - вимірюють у єдиному масштабі часу тиск у герметичній камері та її переміщення; - реєструють ці параметри на єдиному носії інформації і визначають запас енергії випробуваного піромеханізму за вищевказаною формулою. Таким чином, сукупність відомих істотних ознак: - вимірювання і реєстрація енергетичних параметрів піромеханізму в єдиному масштабі часу на єдиному носії інформаціі і нових відмітних істотних ознак підвищує точність визначення енергетичних параметрів випробуваного піромеханізму при його спрацьовуванні. Для пояснення способу додається креслення, де 1 - випробуваний піромеханізм; 2 - шток випробуваного піромеханізму; 3 - пірозаряд; 4 - вимірювальний перетворювач тиску; 5 - система задіяння пірозаряду 3; 6 - система вимірювання і реєстрації параметров; 7 - технологічний аналог піромеханізму 1 з цілком висунутим штоком 8; 9 - канал; 10 герметична камера; 11 - вимірювальний перетворювач переміщення; 12 - отвір; зачинений заглушкою 13, що легко вишибається. Спосіб здійснюється таким чином: установлюють співвісно випробуваний піромеханізм 1, герметичну камеру 10 і технологічний аналог 7 випробуваного піромеханізму 1 з цілком висунутим штоком 8, упирають один торець герметичної камери 10 у шток 2 випробуваного піромеханізму 1, закріплюють інший торець герметичноі камери 10 на цілком висунутому штоці 8 технологічного аналога 7 випробуваного піромеханізму 1, з'єднують між собою внутрішні порожнини герметичної камери 10 і технологічного аналога 7 випробуваного піромеханізму 1 через канал 9, розташований у штоці 8 технологічного аналога 7, заповнюють цілком водою внутрішні порожнини герметичної камери 10, каналу 9 штока 8 і технологічного аналога 7 випробуваного піромеханізму 1, приєднують до внутрішньої порожнини герметичної камери 10 вимірювальний перетворювач тиску 4, установлюють між випробуваним піромеханізмом 1 і герметичною камерою 10 вимірювальний перетворювач переміщення 11, задіюють систему вимірювання і реєстрації параметрів 6, надають команду на систему задіяння 5 пірозаряду 3, вимірюють в єдиному масштабі часу тиск у герметичній камері 10 та її переміщення, реєструють ці параметри на єдиному носії інформації і визначають запас енергії випробуваного піромеханізму за вищевказаною формулою. При спрацьовуванні пірозаряду 3 випробуваного піромеханізму 1 порохові гази, що утворилися, впливають на шток 2 піромеханизму 1 і переміщують шток 2 праворуч; при цьому шток 2 тисне 5 53765 на торець герметичної камери 10 і переміщуює її праворуч. Герметична камера 10 переміщується разом зі штоком 8 технологічного аналога 7. Шток 8 тисне на воду, що знаходиться усередині технологічного аналога 7, внаслідок цього вибивається заглушка 13 з отвору 12 технологічного аналога 7 і вода витікає назовні з отвору 12. Переміщення герметичної камери 10 вимірюється вимірювальним перетворювачем переміщення 11, а виникаючий у неї тиск - вимірювальним перетворювачем тиску 4. Тому що вода є не стиснуваним середо Комп’ютерна верстка М. Ломалова 6 вищем, то забезпечується точне вимірювання тиску у герметичній камері 10, що є одним з основних енергетичних параметрів випробуваного піромеханізму. Запропонований спосіб підвищує точність визначення величини запасу енергії піромеханизму при його спрацьовуванні. Це підтвердили проведені випробування зі спрацьовуванням піромеханізмів знову розроблювального виробу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
