Рідинний ракетний двигун

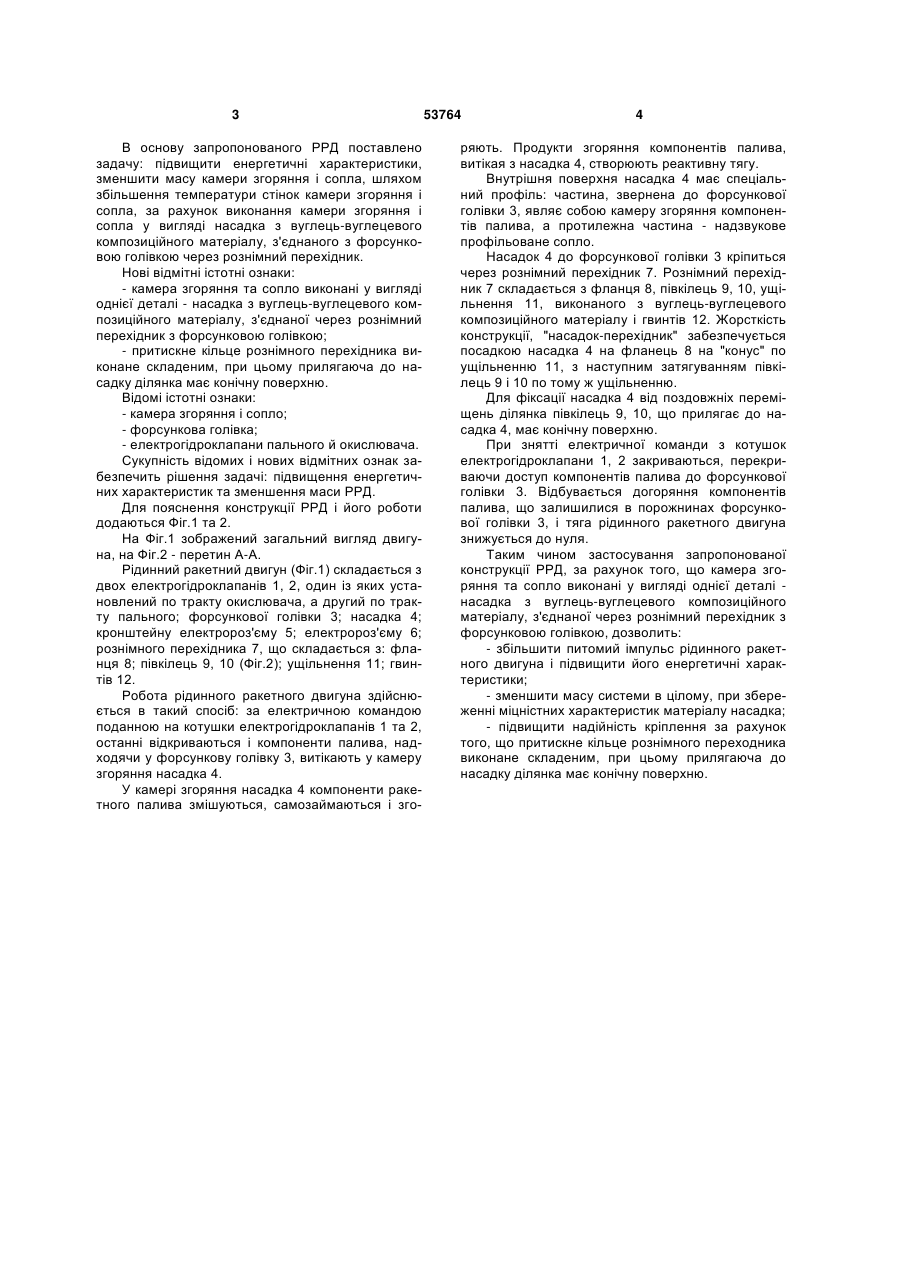

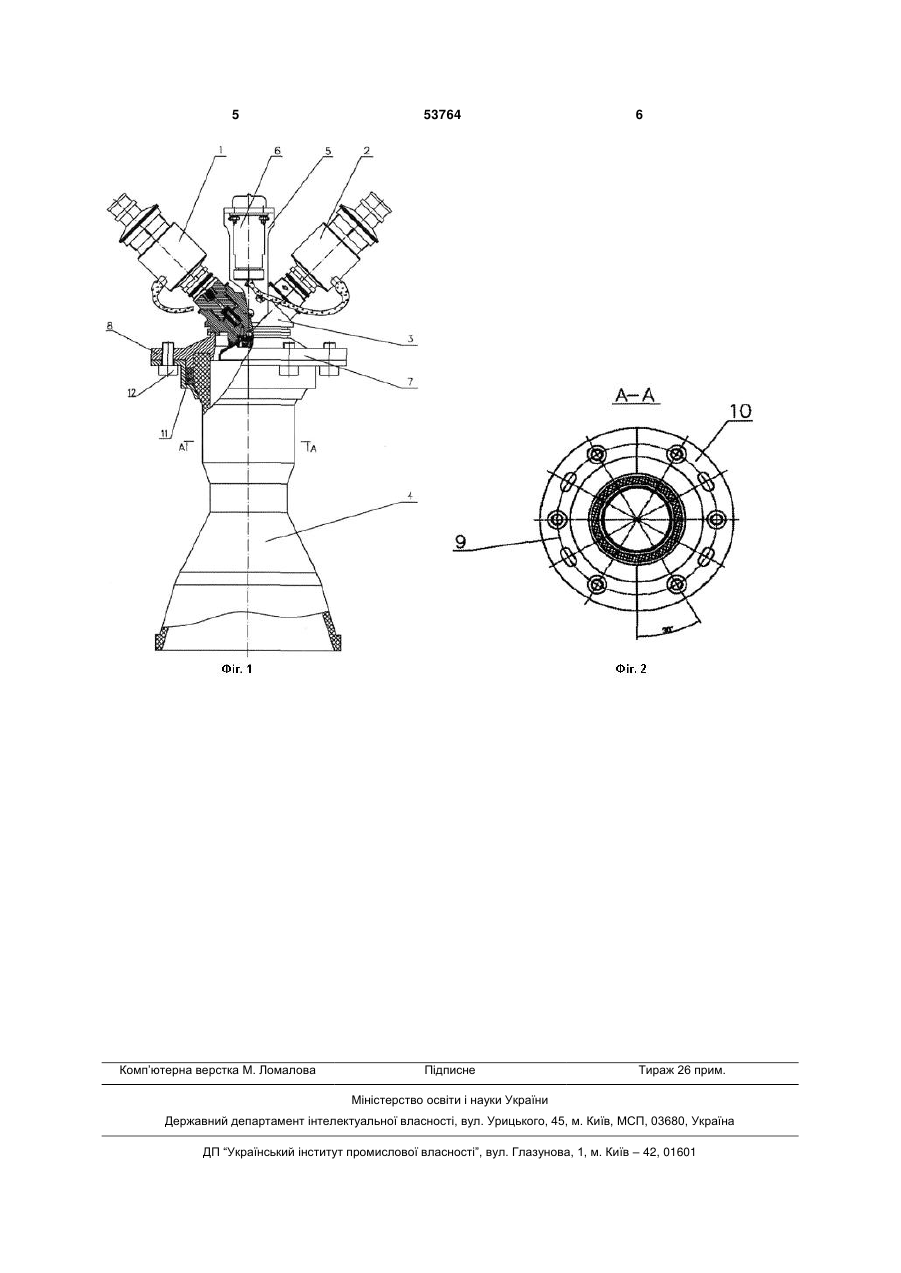

1. Рідинний ракетний двигун, що містить камеру згоряння і сопло, форсункову головку і електрогідроклапани подачі в неї компонентів ракетного палива, який відрізняється тим, що камера згоряння і сопло виконані у вигляді однієї деталі насадка з вуглець-вуглецевого композиційного матеріалу, з'єднаного через рознімний перехідник з форсунковою головкою. 2. Рідинний ракетний двигун за п. 1, який відрізняється тим, що притискне кільце рознімного перехідника виконане складеним, при цьому прилягаюча до насадка ділянка має конічну поверхню. (19) (21) a200605153 (22) 10.05.2006 (24) 25.10.2010 (46) 25.10.2010, Бюл.№ 20, 2010 р. (72) ВОЛКОВ ВЛАДИСЛАВ ВІКТОРОВИЧ, ДОЛІНКЕВИЧ АНДРІЙ СЕМЕНОВИЧ, ДУРАЧЕНКО ВОЛОДИМИР МИХАЙЛОВИЧ, КОШКІН МИХАЙЛО ІВАНОВИЧ, СЕРГІЙЧУК БОРИС ВАСИЛЬОВИЧ, ЛІЧМАН ОЛЕНА ОЛЕКСАНДРІВНА, ПОТАПОВ ОЛЕКСАНДР МИХАЙЛОВИЧ, ШТЕФАН ЮРІЙ ВОЛОДИМИРОВИЧ (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "КОНСТРУКТОРСЬКЕ БЮРО "ПІВДЕННЕ" ІМ. М.К. ЯНГЕЛЯ" 3 В основу запропонованого РРД поставлено задачу: підвищити енергетичні характеристики, зменшити масу камери згоряння і сопла, шляхом збільшення температури стінок камери згоряння і сопла, за рахунок виконання камери згоряння і сопла у вигляді насадка з вуглець-вуглецевого композиційного матеріалу, з'єднаного з форсунковою голівкою через рознімний перехідник. Нові відмітні істотні ознаки: - камера згоряння та сопло виконані у вигляді однієї деталі - насадка з вуглець-вуглецевого композиційного матеріалу, з'єднаної через рознімний перехідник з форсунковою голівкою; - притискне кільце рознімного перехідника виконане складеним, при цьому прилягаюча до насадку ділянка має конічну поверхню. Відомі істотні ознаки: - камера згоряння і сопло; - форсункова голівка; - електрогідроклапани пального й окислювача. Сукупність відомих і нових відмітних ознак забезпечить рішення задачі: підвищення енергетичних характеристик та зменшення маси РРД. Для пояснення конструкції РРД і його роботи додаються Фіг.1 та 2. На Фіг.1 зображений загальний вигляд двигуна, на Фіг.2 - перетин А-А. Рідинний ракетний двигун (Фіг.1) складається з двох електрогідроклапанів 1, 2, один із яких установлений по тракту окислювача, а другий по тракту пального; форсункової голівки 3; насадка 4; кронштейну електророз'єму 5; електророз'єму 6; рознімного перехідника 7, що складається з: фланця 8; півкілець 9, 10 (Фіг.2); ущільнення 11; гвинтів 12. Робота рідинного ракетного двигуна здійснюється в такий спосіб: за електричною командою поданною на котушки електрогідроклапанів 1 та 2, останні відкриваються і компоненти палива, надходячи у форсункову голівку 3, витікають у камеру згоряння насадка 4. У камері згоряння насадка 4 компоненти ракетного палива змішуються, самозаймаються і зго 53764 4 ряють. Продукти згоряння компонентів палива, витікая з насадка 4, створюють реактивну тягу. Внутрішня поверхня насадка 4 має спеціальний профіль: частина, звернена до форсункової голівки 3, являє собою камеру згоряння компонентів палива, а протилежна частина - надзвукове профільоване сопло. Насадок 4 до форсункової голівки 3 кріпиться через рознімний перехідник 7. Рознімний перехідник 7 складається з фланця 8, півкілець 9, 10, ущільнення 11, виконаного з вуглець-вуглецевого композиційного матеріалу і гвинтів 12. Жорсткість конструкції, "насадок-перехідник" забезпечується посадкою насадка 4 на фланець 8 на "конус" по ущільненню 11, з наступним затягуванням півкілець 9 і 10 по тому ж ущільненню. Для фіксації насадка 4 від поздовжніх переміщень ділянка півкілець 9, 10, що прилягає до насадка 4, має конічну поверхню. При знятті електричної команди з котушок електрогідроклапани 1, 2 закриваються, перекриваючи доступ компонентів палива до форсункової голівки 3. Відбувається догоряння компонентів палива, що залишилися в порожнинах форсункової голівки 3, і тяга рідинного ракетного двигуна знижується до нуля. Таким чином застосування запропонованої конструкції РРД, за рахунок того, що камера згоряння та сопло виконані у вигляді однієї деталі насадка з вуглець-вуглецевого композиційного матеріалу, з'єднаної через рознімний перехідник з форсунковою голівкою, дозволить: - збільшити питомий імпульс рідинного ракетного двигуна і підвищити його енергетичні характеристики; - зменшити масу системи в цілому, при збереженні міцністних характеристик матеріалу насадка; - підвищити надійність кріплення за рахунок того, що притискне кільце рознімного переходника виконане складеним, при цьому прилягаюча до насадку ділянка має конічну поверхню. 5 Комп’ютерна верстка М. Ломалова 53764 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
