Бронебійна куля і спосіб її виготовлення

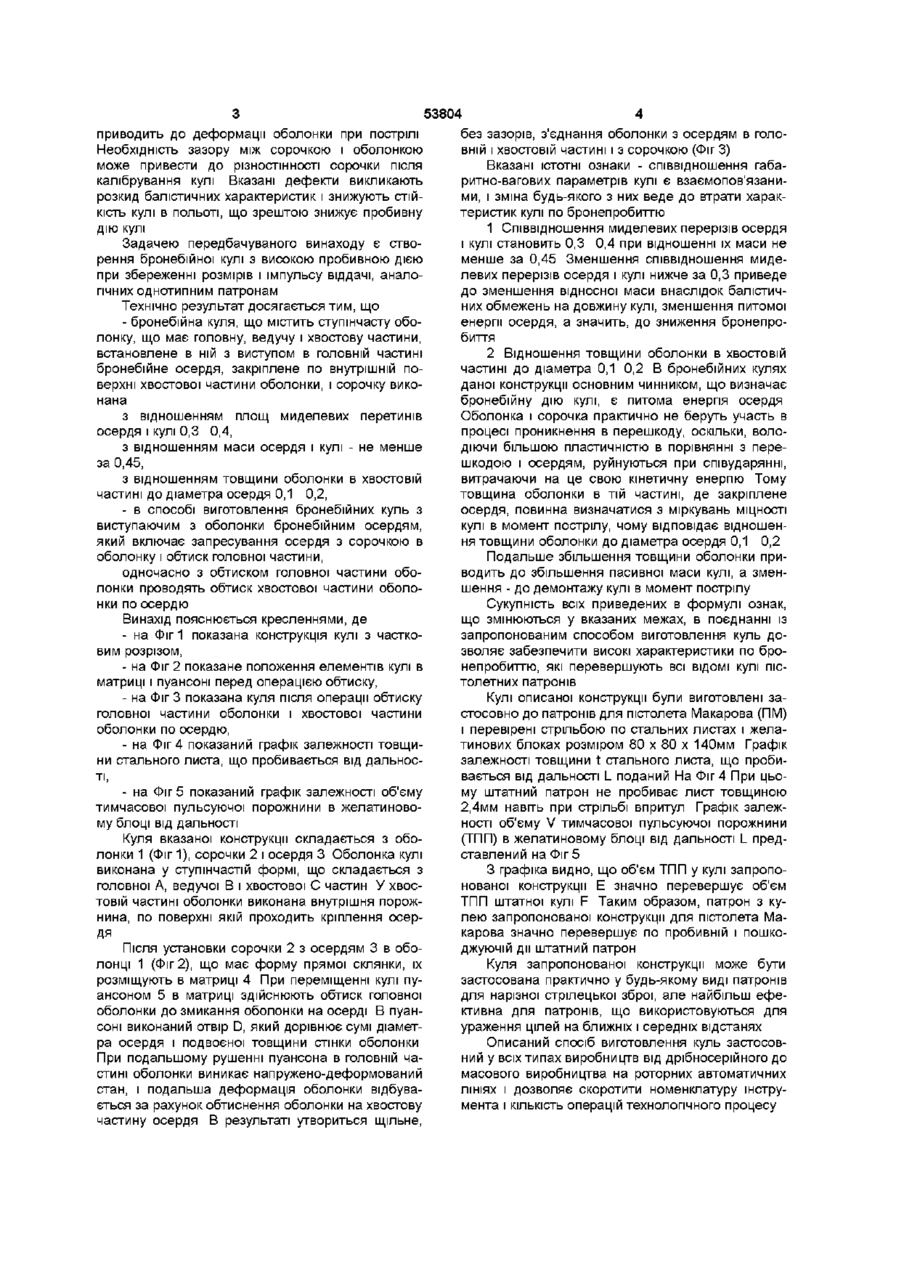

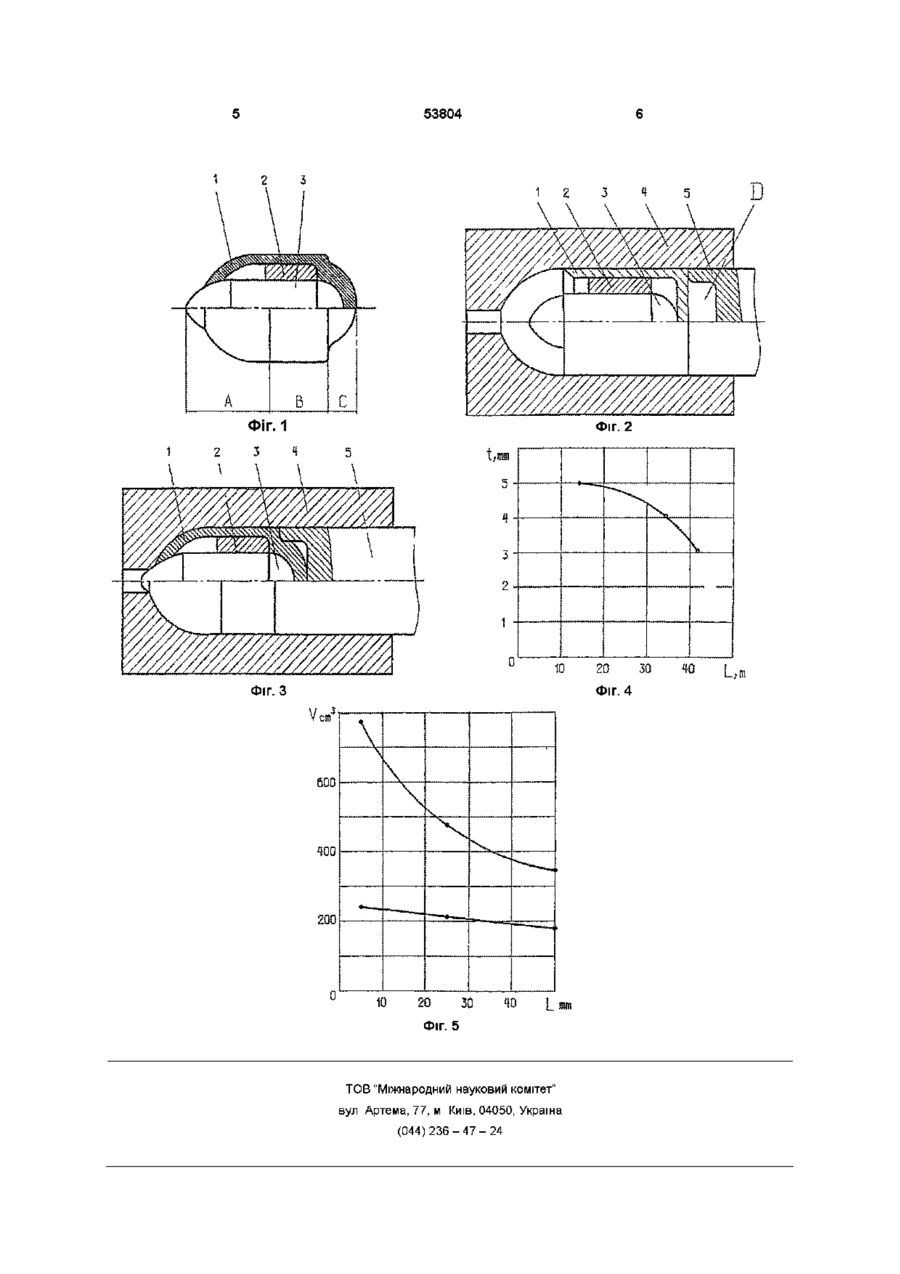

1 Бронебійна куля, що містить ступінчасту оболонку, головну, ведучу і хвостову частини, Винахід стосується боєприпасів стрілецької зброї, призначених для ураження оснащеної індивідуальним бронезахистом живої сили противника Відома пістолетна куля, що містить оболонку у вигляді склянки, сорочку і стальне осердя, встановлене з виступом головної частини за відкритий торець оболонки, в якій діаметр стального осердя становить 0,66 0,85 калібру кулі [патент RU №2038780, 1994р] Відома бронебійна куля, що містить оболонку з внутрішньою ступінчастою поверхнею, що має головну, ведучу і хвостову частини В оболонці закріплені сорочка і бронебійне осердя, встановлене з виступом в головній частині Осердя закріплене в оболонці по внутрішній поверхні центруючої і хвостової частин Оболонка виконана ступінчастою по ЗОВНІШНІЙ поверхні з виступаючою ведучою поверхнею і каліберною центруючою частиною, розташованою між и ведучою і хвостовою частинами, причому відношення товщини оболонки в районі її центруючої частини до товщини в районі ведучої частини дорівнює 2 5 [патент RU №2077021, 1997р] У відомих конструкціях куль [патенти RU №2018780, №2077021] бронепробиття здійснюється масивним осердям, діаметр якого становить 0,66 0,85 калібру (відношення миделевих перетинів осердя і кулі 0,43, 0,74) В той же час встановлено, що основним чинником, що визначає бронебійну дію кулі, є питома енергія осердя, оскі встановлене в ній з виступом в головній частині бронебійне осердя, яке закріплене по внутрішній поверхні хвостової частини оболонки, і сорочку, яка відрізняється тим, що відношення площ міделевих перерізів осердя і кулі становить 0,3 0,4 при відношенні їх маси не менше за 0,45, а відношення товщини оболонки в хвостовій частині до діаметра осердя - 0,1 0,2 2 Спосіб виготовлення бронебійної кулі з виступним з оболонки бронебійним осердям, який включає запресування осердя з сорочкою в оболонку і обтиск головної частини оболонки, який відрізняється тим, що одночасно з обтиском головної частини оболонки проводять обтиск хвостової частини оболонки по осердю льки оболонка і сорочка практично не беруть участь в проникненні в перешкоду Недоліком конструкції відомих куль є невисока ефективність з бронепробиття, що визначається співвідношеннями параметрів елементів кулі Відомий спосіб виготовлення бронебійних куль, що включає запресування осердя з сорочкою в оболонку і обтиск головної частини оболонки [патент US № 3069748, 1962 р ] Відомий спосіб виготовлення бронебійних куль, переважно з виступаючим з оболонки бронебійним осердям, який включає запресування осердя з сорочкою в оболонку і обтиск головної частини оболонки, в якому обтиск головної частини оболонки здійснюють з одночасним потоншанням и стінки в зоні прилягаючого зрізу оболонки до осердя до отримання плавного переходу по ЗОВНІШНІЙ поверхні оболонки і осердя [патент RU №2082942, 1997р] В обох відомих способах [патент US №3069748 і патент RU №2082942] виготовлення бронебійних куль з виступаючим з оболонки осердям посадочну поверхню під хвостову частину осердя виконують безпосередньо в оболонці Потім осердя з сорочкою запресовують в оболонку кулі, після чого проводять обтиск головної частини кулі При реалізації цього способу є можливість утворення зазору між торцем осердя і дном оболонки внаслідок наявності повітряної подушки, що О о 00 со ю 53804 приводить до деформації оболонки при пострілі Необхідність зазору між сорочкою і оболонкою може привести до різностінності сорочки після калібрування кулі Вказані дефекти викликають розкид балістичних характеристик і знижують СТІЙКІСТЬ кулі в польоті, що зрештою знижує пробивну дію кулі Задачею передбачуваного винаходу є створення бронебійної кулі з високою пробивною дією при збереженні розмірів і імпульсу віддачі, аналогічних однотипним патронам Технічно результат досягається тим, що - бронебійна куля, що містить ступінчасту оболонку, що має головну, ведучу і хвостову частини, встановлене в ній з виступом в головній частині бронебійне осердя, закріплене по внутрішній поверхні хвостової частини оболонки, і сорочку виконана з відношенням площ миделевих перетинів осердя і кулі 0,3 0,4, з відношенням маси осердя і кулі - не менше за 0,45, з відношенням товщини оболонки в хвостовій частині до діаметра осердя 0,1 0,2, - в способі виготовлення бронебійних куль з виступаючим з оболонки бронебійним осердям, який включає запресування осердя з сорочкою в оболонку і обтиск головної частини, одночасно з обтиском головної частини оболонки проводять обтиск хвостової частини оболонки по осердю Винахід пояснюється кресленнями, де - на Фіг 1 показана конструкція кулі з частковим розрізом, - на Фіг 2 показане положення елементів кулі в матриці і пуансоні перед операцією обтиску, - на Фіг 3 показана куля після операції обтиску головної частини оболонки і хвостової частини оболонки по осердю, - на Фіг 4 показаний графік залежності товщини стального листа, що пробивається від дальності, - на Фіг 5 показаний графік залежності об'єму тимчасової пульсуючої порожнини в желатиновому блоці від дальності Куля вказаної конструкції складається з оболонки 1 (Фіг 1), сорочки 2 і осердя 3 Оболонка кулі виконана у ступінчастій формі, що складається з головної А, ведучої В і хвостової С частин У хвостовій частині оболонки виконана внутрішня порожнина, по поверхні якій проходить кріплення осердя Після установки сорочки 2 з осердям 3 в оболонці 1 (Фіг 2), що має форму прямої склянки, їх розміщують в матриці 4 При переміщенні кулі пуансоном 5 в матриці здійснюють обтиск головної оболонки до змикання оболонки на осерді В пуансоні виконаний отвір D, який дорівнює сумі діаметра осердя і подвоєної товщини стінки оболонки При подальшому рушенні пуансона в головній частині оболонки виникає напружено-деформований стан, і подальша деформація оболонки відбувається за рахунок обтиснення оболонки на хвостову частину осердя В результаті утвориться щільне, без зазорів, з'єднання оболонки з осердям в головній і хвостовій частині і з сорочкою (Фіг 3) Вказані ІСТОТНІ ознаки - співвідношення габаритно-вагових параметрів кулі є взаємопов'язаними, і зміна будь-якого з них веде до втрати характеристик кулі по бронепробиттю 1 Співвідношення миделевих перерізів осердя і кулі становить 0,3 0,4 при відношенні їх маси не менше за 0,45 Зменшення співвідношення миделевих перерізів осердя і кулі нижче за 0,3 приведе до зменшення відносної маси внаслідок балістичних обмежень на довжину кулі, зменшення питомої енергії осердя, а значить, до зниження бронепробиття 2 Відношення товщини оболонки в хвостовій частині до діаметра 0,1 0,2 В бронебійних кулях даної конструкції основним чинником, що визначає бронебійну дію кулі, є питома енергія осердя Оболонка і сорочка практично не беруть участь в процесі проникнення в перешкоду, оскільки, володіючи більшою пластичністю в порівнянні з перешкодою і осердям, руйнуються при співударянні, витрачаючи на це свою кінетичну енергію Тому товщина оболонки в тій частині, де закріплене осердя, повинна визначатися з міркувань МІЦНОСТІ кулі в момент пострілу, чому відповідає відношення товщини оболонки до діаметра осердя 0,1 0,2 Подальше збільшення товщини оболонки приводить до збільшення пасивної маси кулі, а зменшення - до демонтажу кулі в момент пострілу Сукупність всіх приведених в формулі ознак, що змінюються у вказаних межах, в поєднанні із запропонованим способом виготовлення куль дозволяє забезпечити високі характеристики по бронепробиттю, які перевершують всі ВІДОМІ кулі пістолетних патронів Кулі описаної конструкції були виготовлені застосовно до патронів для пістолета Макарова (ПМ) і перевірені стрільбою по стальних листах і желатинових блоках розміром 80 х 80 х 140мм Графік залежності товщини t стального листа, що пробивається від дальності L поданий На Фіг 4 При цьому штатний патрон не пробиває лист товщиною 2,4мм навіть при стрільбі впритул Графік залежності об'єму V тимчасової пульсуючої порожнини (ТПП) в желатиновому блоці від дальності L представлений на Фіг 5 3 графіка видно, що об'єм ТПП у кулі запропонованої конструкції Е значно перевершує об'єм ТПП штатної кулі F Таким образом, патрон з кулею запропонованої конструкції для пістолета Макарова значно перевершує по пробивній і пошкоджуючій дії штатний патрон Куля запропонованої конструкції може бути застосована практично у будь-якому виді патронів для нарізної стрілецької зброї, але найбільш ефективна для патронів, що використовуються для ураження цілей на ближніх і середніх відстанях Описаний спосіб виготовлення куль застосовний у всіх типах виробництв від дрібносеріиного до масового виробництва на роторних автоматичних ЛІНІЯХ і дозволяє скоротити номенклатуру інструмента і КІЛЬКІСТЬ операцій технологічного процесу 53804 1 2 З 1 2 ФІГ. 1 2 З 3 4 5 Фіг. 2 Ч \ з V 2 10 Фіг. З 20 Фіг. 4 \ 600 \ \ 200 -——- —-•—-. 10 20 З О ~' • — " 1 tO L Фіг. 5 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 ЗО Щ
