Куля для гладкоствольної зброї “киянка”

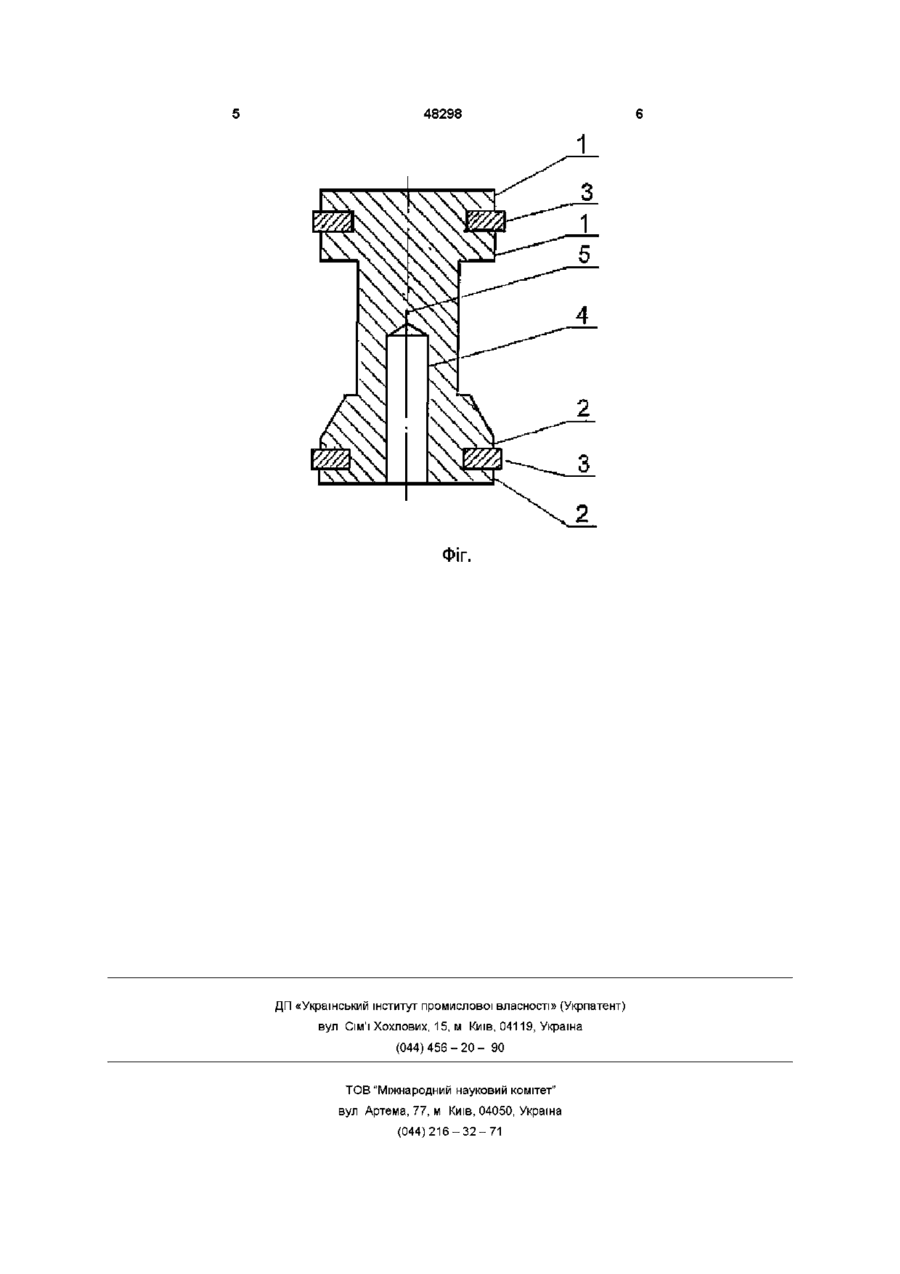

Куля для гладкоствольної зброї, яка містить плоскі передній та задній торці, передню циліндричну частину, примикаючу до неї середню частину з діаметром приблизно в два рази меншим діаметра передньої частини, яка з'єднується з конічним стабілізатором, що закінчується задньою циліндричною частиною, яка разом з передньою циліндричною частиною оснащена пластичними ведучими поясками, при цьому діаметри циліндричних передньої та задньої частин менше найменшого діаметра ствола, а діаметр ведучих поясків приблизно дорівнює діаметру циліндричної частини ствола, яка відрізняється тим, що центр мас зміщено до передньої частини кулі за рахунок розташованого в задній частині по осі кулі до центра мас отвору, збільшеної довжини передньої циліндричної частини, зменшеної довжини задньої циліндричної частини Винахід відноситься до боєприпасів, а саме до куль для гладкоствольної стрілецької зброї Основною перешкодою підвищенню точності стрільби свинцевими кулями із гладкоствольних мисливських рушниць є їх висока деформація у середині ствола /1/ Надмірне ж збільшення твердості матеріалу каліберної кулі підвищує навантаження на дульне звуження ствола, спричиняє до небезпечного збільшення внутрішньоствольного тиску 121 Через те деякі винахідники пішли по шляху створення підкаліберних куль із сталі, латуні та інших твердих сплавів /3, 4/ Ці кулі мають в хвостовій частині конічний стабілізатор і, по задуму авторів, повинні стабілізуватися в польоті за рахунок ударного аеродинамічного ефекту Однак їм притаманна слабовиражена стріловидність, що затрудняє їх стабілізацію на початковому відрізку польоту до 10м від дульного зрізу Головним недоліком всіх підкаліберних куль є перекидання, відхиляється від точки прицілювання, що і пояснює великий розкид при контрольних відстрілах Прототипом винаходу є широко відома каліберна стальна куля Роланда Блондо /6/, яка складається з передньої (головної) циліндричної частини, середньої циліндричної частини меншого приблизно в два рази діаметра, задньої (хвостової) частини з конічним стабілізатором та циліндром Від підкаліберних куль, що не деформуються, її відрізняє наявність двох свинцевих ведучих поясків із зубчатою насічкою або без неї, розташованих по центру переднього та заднього циліндрів Суттєво, що передній та задній циліндр мають однакову довжину Діаметри цих циліндрів та ведучих поясків підібрані таким чином, що при пострілі куля контактує з поверхнею каналу ствола тільки свинцевими поясками, навіть при самих строгих чокових звуженнях В наслідок високої механічної викликане ВІТДІЛЯЮЩИМИСЯ та обганяючими їх час тинами контейнерів, в які вони вміщені Це відбувається від моменту вильоту із ствола до моменту припинення дії порохових газів, в так званий період післядії Перекидання підкаліберних куль в період післядії добре простежується на тіньових фото на відстанях 0,5м, 1,5м, Зм від дульного зрізу /5/ Внаслідок перекидання до настання аеродинамічної стабілізації куля МІЦНОСТІ, перпендикулярному до осі передньому торцю, високій продольній СТІЙКОСТІ на траєкторії куля не дає рикошетів при попаданні у гілки та стовбури дерев, працюючі як різець Пробна стрільба по замороженому блоку із суміші глини, піску та води на відстані 50м показала повну відсутність рикошетів при кутах нахилу блока до 45° Всі кулі проникли в блок на глибину до 10см і не піддались деформації Чисельні випробування кулі продемонстрували високу кучність бою на відстані до 80м При порівняльному відстрілі куля О 00 00 48298 Блондо давала кращу кучність ніж ГВИНТІВОЧНІ кулі при стрільбі з нарізного ствола 111 Але суттєвим і практично єдиним недоліком цієї кулі є втрата стабілізації і повертання задньою частиною вперед при зниженні швидкості, що наступає звичайно за межею 80м Це є наслідком зворотної стріловидності кулі Блондо, тобто розташуванням центру мас ближче до хвостової частини відносно геометричному центру Невелика дальність стабілізованого польоту кулі значно обмежує область її застосування Ціллю винаходу є створення кулі, яка має якості та головні балістичні характеристики прототипу, але не втрачає стабілізації на будь-яких швидкостях польоту Поставлена ціль досягається тим, що куля для гладкоствольної зброї із твердого металу, яка включає плоскі передній та задній торці, передню циліндричну частину, примикаючу до неї середню частину з діаметром приблизно в два рази меншим діаметра передньої частини, яка з'єднується з конічним стабілізатором, що закінчується задньою циліндричною частиною, яка разом з передньою циліндричною частиною оснащена пластичними ведучими поясками, притому діаметри циліндричних передньої та задньої частин менше найменшого діаметра ствола, а діаметр ведучих поясків приблизно дорівнює діаметру циліндричної частини ствола, відрізняється тим, що центр має зміщено до передньої частини кулі за рахунок застосування одного або у будь-якій комбінації таких конструктивних елементів розташованого в задній частині по осі кулі до центру мас отвору, збільшеної довжини передньої циліндричної частини, зменшеної довжини задньої циліндричної частини Суть винаходу пояснюється малюнком, де зображено подовжній перетин кулі (див фіг) Передня циліндрична частина 1 має збільшену довжину та, природно, збільшену масу, а задня циліндрична частина 2 має зменшену довжину На поверхнях 1 і 2 розташовані свинцеві (чи з іншого пластичного матеріалу) ведучі пояски 3, які при пострілі контактують з поверхнею ствола Отвір 4, розташований по осі в задній частині до центру мас 5 додатково облегшує хвостову частину кулі В деяких варіантах використання кулі в отвір заряджають речовину спеціального призначення Розміри нових конструктивних елементів 1, 2, 4 вибирають таким чином, щоб центр мас був зміщений до головної частини кулі В наслідок цього куля набуває стріловидності, що разом з ударним аеродинамічним ефектом, створюваним стру мами повітря обтікаючими конічний стабілізатор, забезпечують надійну продольну СТІЙКІСТЬ на траєкторії від точки вильоту до точки падіння Таким чином удається усунути основну хибу кулі Блондо - втрату продольної СТІЙКОСТІ за межею звично 80-метрового рубежу Це дозволяє вести точну прицільну стрільбу патентованою кулею на відстанях рані досяжних тільки для нарізної зброї Високу точність та кучність забезпечують такі фактори надійна стабілізація, в тому числі в період післядії порохових газів до початку аеродинамічної стабілізації, за рахунок яскраво вираженої стріловидності, відсутність деформації ідеального тіла обертання кулі (м звичайно виточують на токарному станку), відсутність рикошетів Останній фактор особливо важливий під час проведення колективних полювань, так як знижує вірогідність нещасних випадків Куля також не дає рикошетів та не змінює напрямок при попаданні в тіло дичини, залишаючи на вході та на виході круглі отвори однакового розміру Це сприяє мінімальному пошкодженню шкури та м'яса Проламуючи та роздроблюючи самі МІЦНІ КОСТІ черепа та кістяка має добрий спинюючий ефект Високі пробивна спроможність та точність дають можливість певно поражати товстошкірих тварин на відстанях далеко за 100м, зменшити чисельність підранків, підвищити безпеку мисливців Використання кулі «Киянка» на полюваннях на протязі 17 років та багаточисельні випробування дозволили зібрати статистичний матеріал, на якому ґрунтуються приведені висновки Джерела інформації 1 Изметинский Н Деформация свинцовых пуль //Охота и охотничье хозяйство - М , 1982 - № 9 -С 30-32 2 Майер А Твердость материала пули // Охота и охотничье хозяйство -М , 1982 - № 9 - С 32 3 Аналог - Рубейкин О Пуля для гладкоствольных ружей // Охота и охотничье хозяйство М , 1981 - № 9 -С 29-30 4 Аналог - Пат № 5061150/08 Российской Федерации, МКИ F 42 В 30/02, 1992 5 Изметинский Н Стрельба пулей из гладкоствольного оружия // Охота и охотничье хозяйство - М , 1984-№11 -С 26-29 6 Прототип - Пат № 1296536 Франции, МКИ F 07 f, 1960 7 Поляков Д Стрельба пулями из гладкоствольных ружей // Охота и охотничье хозяйство М , 1 9 7 3 - № 9 -С 24-27 48298 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
