Спосіб отримання надміцного бетону

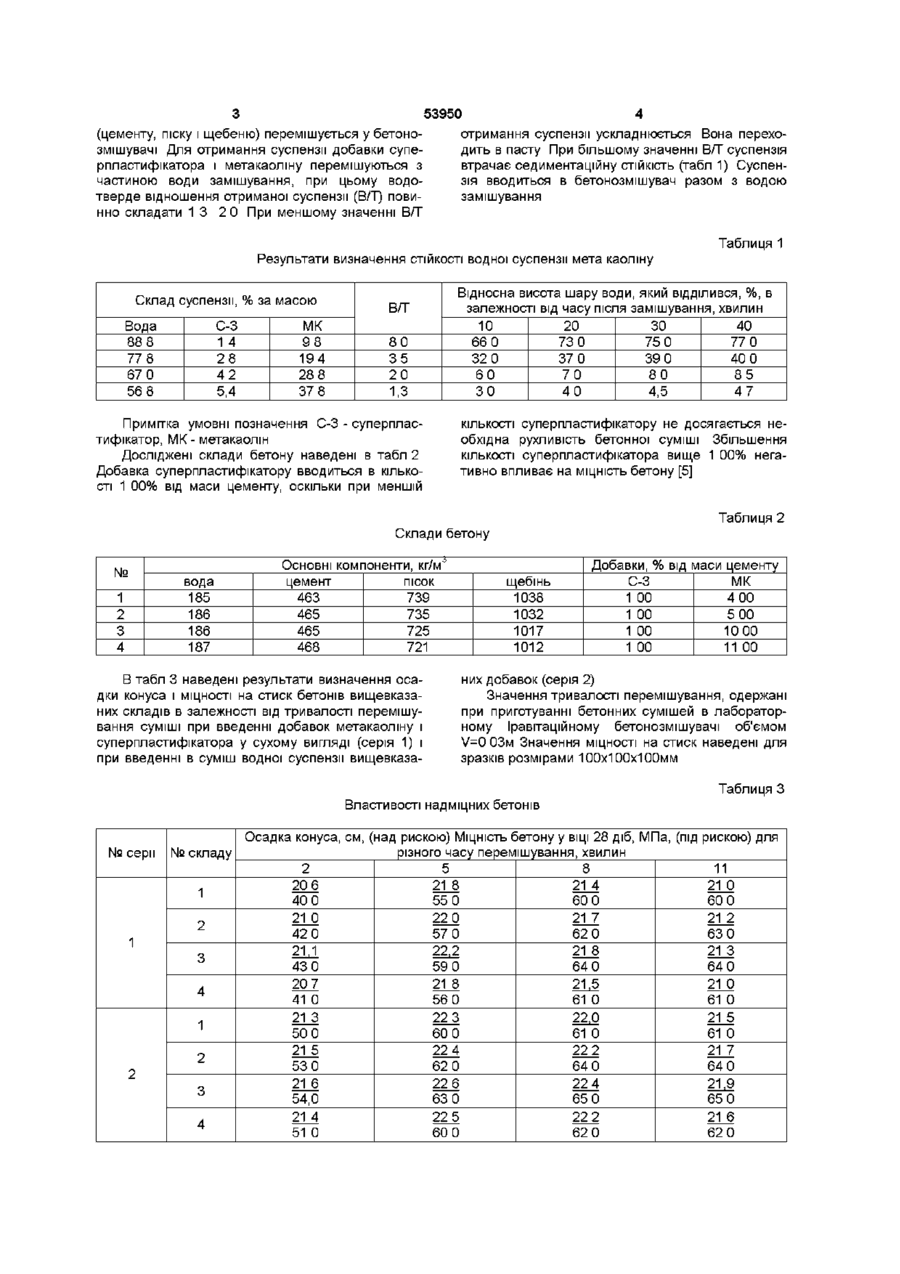

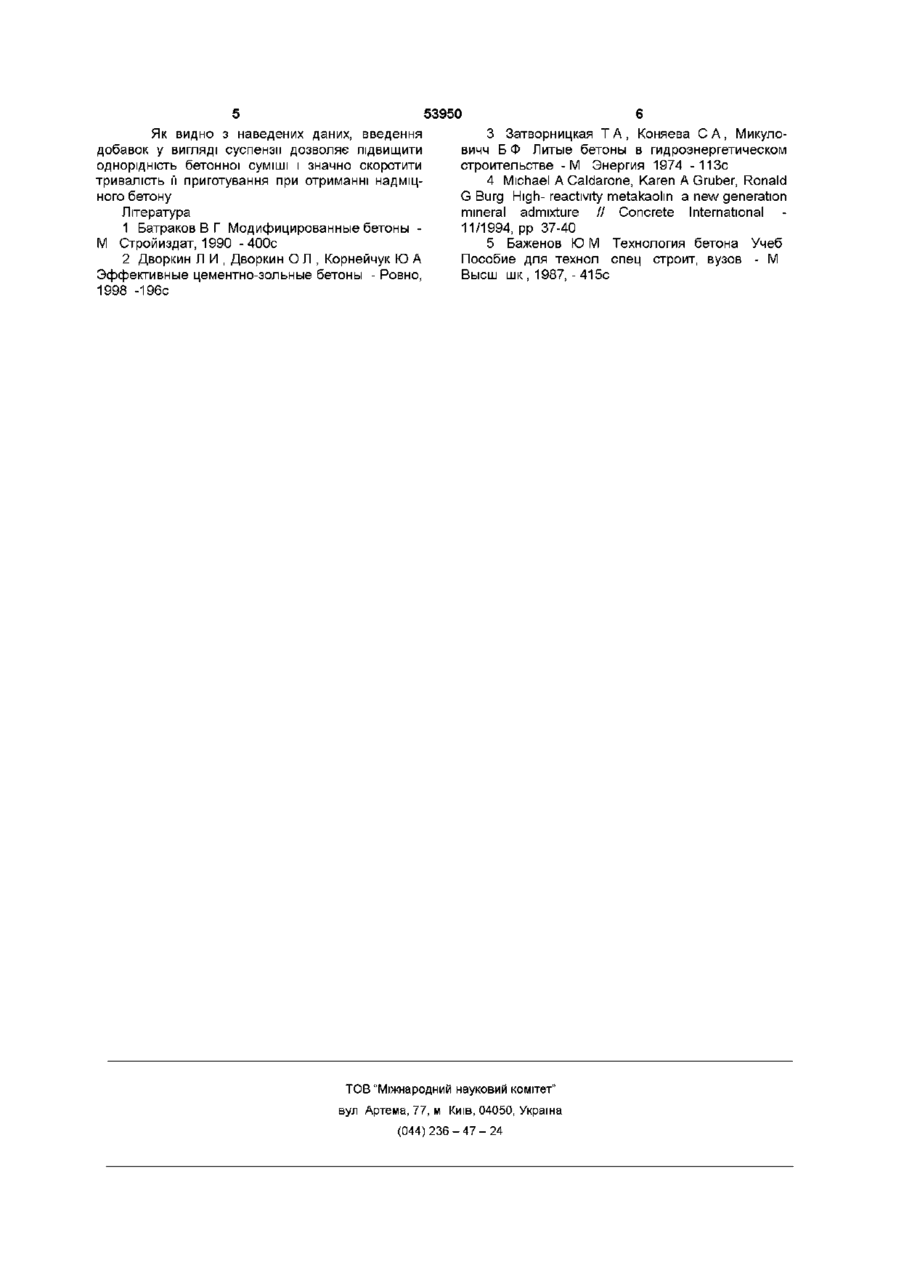

Спосіб отримання надміцного бетону, який полягає в сумісному введенні в бетонну суміш добавок суперпластифікатора і метакаоліну, який відрізняється тим, що добавки суперпластифікатора і метакаоліну вводяться у вигляді водної суспензії з водотвердим відношенням 1,3 2,0 ня, необхідного для досягнення високої однорідності бетонної суміші Поставлене завдання досягається тим, що до складу бетонної суміші вводяться добавки суперпластифікатора і метакаоліну у вигляді стійкої в часі водної суспензії Суспензія метакаоліну і суперпластифікатора характеризується високою СТІЙКІСТЮ завдяки утворенню метакаоліном у воді колоїдного розчину з високою седиментаційною СТІЙКІСТЮ Добавка суперпластифікатора не знижує СТІЙКОСТІ водної суспензії Крім цього при твердненні бетону метакаолін проявляє гідравлічну активність, вступаючи у взаємодію з гідроксидом кальцію - продуктом гідролізу мінералів цементу, - і утворюючи додаткову КІЛЬКІСТЬ гідратних сполук, що сприяє значному підвищенню МІЦНОСТІ бетону Введення метакаоліну у вигляді суспензії підвищує його хімічну активність Для дослідження властивостей надміцних бетонів були проведені досліди з вжористанням портландцементу ПЦ ІІ/А-Ш-500 ВАТ "Волинь" (м Здолбунів), кварцового піску з модулем крупності Мк=2 04, митого гранітного щебеню фракції 520мм, добавок суперпластифікатора С-3 у ВІДПОВІДНОСТІ з ТУ 6-36-0204229-625 і метакаоліну - про дукту дегідратації каоліну Дерманківського родовища, ХІМІЧНИЙ склад якого, %, наведено нижче CaO 0 98 MgO 0 40 Na 2 O 0 02 K2O 0 59 вп п 13.37 №008 1-2% Віддозована КІЛЬКІСТЬ ОСНОВНИХ компонентів О ю C O ю (цементу, піску і щебеню) перемішується у бетонозмішувачі Для отримання суспензії добавки суперпластифікатора і метакаоліну перемішуються з частиною води замішування, при цьому водотверде відношення отриманої суспензії (В/Т) повинно складати 1 3 2 0 При меншому значенні В/Т 53950 4 отримання суспензії ускладнюється Вона переходить в пасту При більшому значенні В/Т суспензія втрачає седиментаційну СТІЙКІСТЬ (табл 1) Суспензія вводиться в бетонозмішувач разом з водою замішування Таблиця 1 Результати визначення СТІЙКОСТІ водної суспензії мета каоліну Склад суспензії, % за масою Вода 88 8 77 8 67 0 56 8 С-3 14 28 42 5,4 МК 98 194 28 8 37 8 В/Т 80 35 20 1,3 Примітка умовні позначення С-3 - суперпластифікатор, МК- метакаолін Досліджені склади бетону наведені в табл 2 Добавка суперпластифікатору вводиться в КІЛЬКОСТІ 1 00% від маси цементу, оскільки при меншій Відносна висота шару води, який ВІДДІЛИВСЯ, %, в залежності від часу після замішування, хвилин 10 20 ЗО 40 66 0 73 0 75 0 77 0 32 0 37 0 39 0 40 0 60 70 80 85 ЗО 40 4,5 47 КІЛЬКОСТІ суперпластифікатору не досягається необхідна рухливість бетонної суміші Збільшення КІЛЬКОСТІ суперпластифікатора вище 1 00% негативно впливає на МІЦНІСТЬ бетону [5] Таблиця 2 Склади бетону № вода 185 186 186 187 1 2 3 4 Основні компоненти, кг/м'5 цемент ПІСОК 463 739 465 735 465 725 468 721 В табл 3 наведені результати визначення осадки конуса і МІЦНОСТІ на стиск бетонів вищевказаних складів в залежності від тривалості перемішування суміші при введенні добавок метакаоліну і суперпластифікатора у сухому вигляді (серія 1) і при введенні в суміш водної суспензії вищевказа щебінь 1038 1032 1017 1012 Добавки, % від маси цементу С-3 МК 1 00 4 00 1 00 5 00 1 00 10 00 1 00 11 00 них добавок (серія 2) Значення тривалості перемішування, одержані при приготуванні бетонних сумішей в лабораторному Іравітаційному бетонозмішувачі об'ємом V=0 03м Значення МІЦНОСТІ на стиск наведені для зразків розмірами 100x100x100мм Таблиця З Властивості надміцних бетонів № серії № складу 1 2 1 3 4 1 2 2 3 4 Осадка конуса, см, (над рискою) МІЦНІСТЬ бетону у ВІЦІ 28 діб, МПа, (під рискою) для різного часу перемішування, хвилин 2 5 8 11 20 6 21 8 21 4 21 0 40 0 55 0 60 0 60 0 21 0 22 0 21 7 21 2 42 0 57 0 62 0 63 0 21,1 22,2 21 8 21 3 43 0 59 0 64 0 64 0 20 7 21 8 21,5 21 0 41 0 56 0 61 0 61 0 21 3 22 3 22,0 21 5 50 0 60 0 61 0 61 0 21 5 22 4 22 2 21 7 53 0 62 0 64 0 64 0 21 6 22 6 22 4 21,9 54,0 63 0 65 0 65 0 21 4 22 5 22 2 21 6 51 0 60 0 62 0 62 0 53950 Як видно з наведених даних, введення добавок у вигляді суспензії дозволяє підвищити однорідність бетонної суміші і значно скоротити тривалість її приготування при отриманні надміцного бетону Література 1 Батраков В Г Модифицированные бетоны М Стройиздат, 1990 -400с 2 Дворкин Л И , Дворкин О Л , Корнейчук Ю А Эффективные цементно-зольные бетоны - Ровно, 1998 -196с 3 Затворницкая Т А , Коняева С А, Микуловичч Б Ф Литые бетоны в гидроэнергетическом строительстве -М Энергия 1974 -113с 4 Michael A Caldarone, Karen A Gruber, Ronald G Burg High- reactivity metakaolm a new generation mineral admixture // Concrete International 11/1994, pp 37-40 5 Баженов Ю М Технология бетона Учеб Пособие для технол спец строит, вузов - М Высш шк, 1987, -415с ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
