Спосіб виготовлення бетону прискореного твердіння
Номер патенту: 36434
Опубліковано: 16.04.2001
Автори: Кондращенко Олена Володимирівна, Хаддад Осама, Бабушкін Володимир Іванович, Мамедов Айнудин Абукарович, Чернігівський Володимир Олександрович
Текст

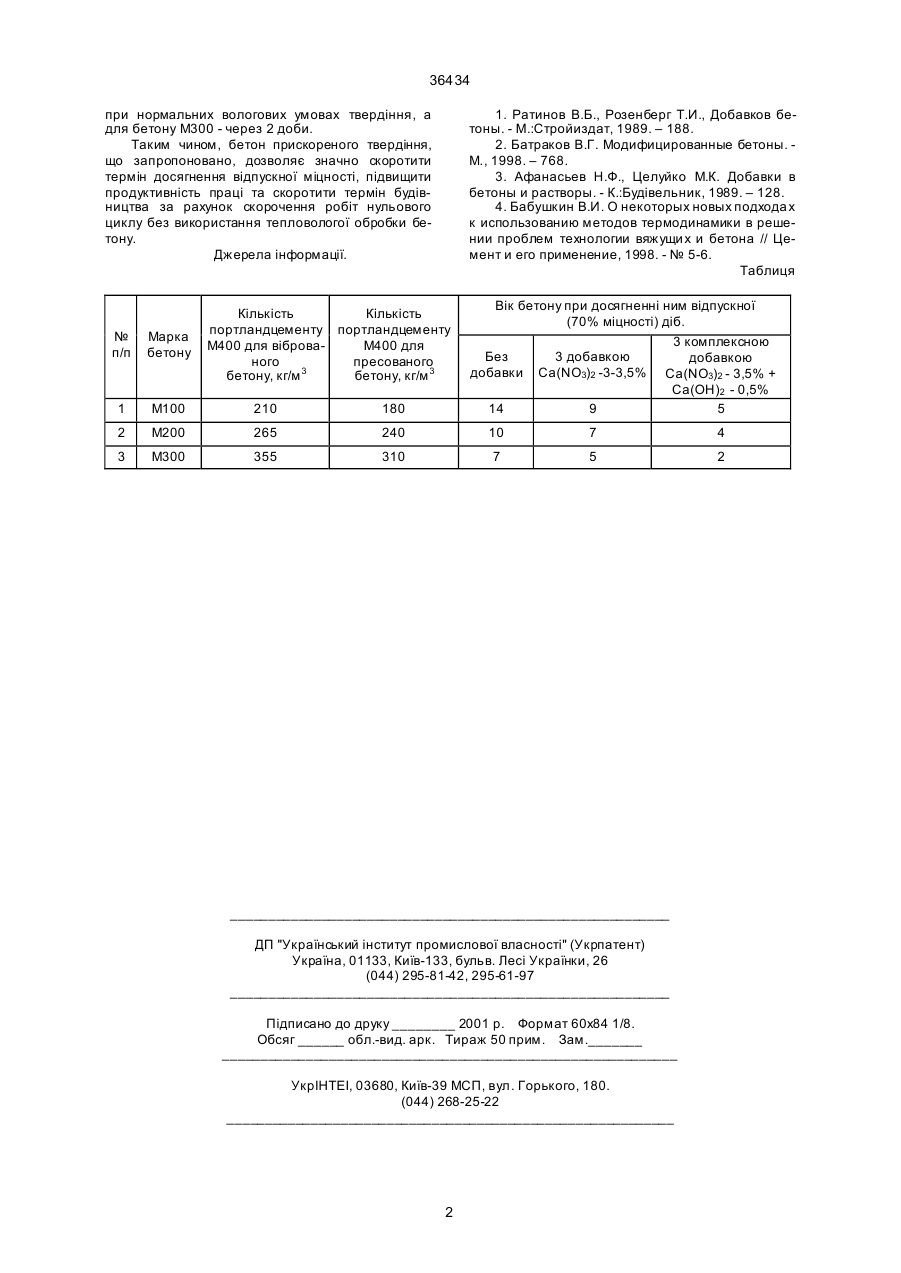

Спосіб виготовлення бетону прискореного твердіння, який включає з'єднання бетонної суміші, яка містить портландцемент, пісок, щебінь, добавки, що прискорюють твердіння з водою змішування, який відрізняється тим, що до з'єднання до води змішування додають гідроксид кальцію, у кількості, яка забезпечує утворення з нею насиченого розчину. (19) (21) 99126886 (22) 17.12.1999 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Бабушкін Володимир Іванович, Кондращенко Олена Володимирівна, Чернігівський Володимир Олександрович, Мамедов Айнудин Абукарович, Хаддад Осама 36434 при нормальних вологових умовах твердіння, а для бетону М300 - через 2 доби. Таким чином, бетон прискореного твердіння, що запропоновано, дозволяє значно скоротити термін досягнення відпускної міцності, підвищити продуктивність праці та скоротити термін будівництва за рахунок скорочення робіт нульового циклу без використання тепловологої обробки бетону. Джерела інформації. 1. Ратинов В.Б., Розенберг Т.И., Добавков бетоны. - М.:Стройиздат, 1989. – 188. 2. Батраков В.Г. Модифицированные бетоны. М., 1998. – 768. 3. Афанасьев Н.Ф., Целуйко M.К. Добавки в бетоны и растворы. - К.:Будівельник, 1989. – 128. 4. Бабушкин В.И. О некоторых новых подхода х к использованию методов термодинамики в решении проблем технологии вяжущи х и бетона // Цемент и его применение, 1998. - № 5-6. Таблиця Кількість Кількість портландцементу портландцементу М400 для віброваМ400 для ного пресованого бетону, кг/м 3 бетону, кг/м 3 Вік бетону при досягненні ним відпускної (70% міцності) діб. 3 комплексною Без 3 добавкою добавкою добавки Ca(NO3)2 -3-3,5% Са(NО3)2 - 3,5% + Са(ОН)2 - 0,5% 14 9 5 № п/п Марка бетону 1 M100 210 180 2 M200 265 240 10 7 4 3 М300 355 310 7 5 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюProcess for the concrete production of accelerated hardening
Автори англійськоюBabushkin Volodymyr Ivanovych, Kondraschenko Olena Volodymyrivna, Chernihivskyi Volodymyr Oleksandrovych, Mamedov Ainudyn Abukarovych
Назва патенту російськоюСпособ изготовления бетона ускоренного затвердевания
Автори російськоюБабушкин Владимир Иванович, Кондращенко Елена Владимировна, Черниговский Владимир Александрович, Мамедов Айнудин Абукарович
МПК / Мітки
МПК: C04B 28/04, C04B 22/08, C04B 40/00
Мітки: прискореного, спосіб, твердіння, виготовлення, бетону
Код посилання
<a href="https://ua.patents.su/2-36434-sposib-vigotovlennya-betonu-priskorenogo-tverdinnya.html" target="_blank" rel="follow" title="База патентів України">Спосіб виготовлення бетону прискореного твердіння</a>
Спосіб приготування добавки прискорювача твердіння бетону
Номер патенту: 19997
Опубліковано: 25.12.1997
Автори: Гостєв Юрій Олександрович, Літвінов Олег Миколайович, Лєвіна Валєнтіна Сємьоновна, Олєйніков Володимир Васильович
МПК: C04B 24/18, C04B 22/08, C04B 28/04
Мітки: бетону, твердіння, спосіб, приготування, прискорювача, добавки
Формула / Реферат:
Способ приготовления добавки ускорителя твердения бетона; включающий нейтрализацию отработанного раствора коксогазовых заводов на основе роданида, тиосульфата и сульфата натрия, отличающийся тем, что в нейтрализованный продукт дополнительно вводят ингибитор коррозии катапин в количестве 1-10 г на 1 л раствора указанного состава, полученную добавку перемешивают и сушат при 200^ 300°С до образования сыпучего продукта.
Шихта і спосіб виготовлення виробів із жаростійкого бетону
Номер патенту: 24912
Опубліковано: 06.10.1998
Автори: Олейніков Євген Олексійович, Передерій Володимир Тимофійович, Тимошенко Володимир Пилипович, Кауфман Семен Ілліч, Смоляков Юрій Іванович, Власов Генадій Олександрович
МПК: C04B 28/06, C04B 33/22, C04B 35/101
Мітки: спосіб, виготовлення, виробів, шихта, жаростійкого, бетону
Формула / Реферат:
1. Шихта для виготовлення жаростійкого бетону, що включає глиноземистий шамот, глиноземистий цемент, нітрид силіцію, яка відрізняється тим, що ситовий склад глиноземистого шамоту складається з класів:співвідношення компонентів, мас.%: Глиноземистий шамот 70 - 75 Глиноземистий цемент 18 - 25 Нітрид силіцію 5 - 7 Шихта...
Бетонна суміш і спосіб приготування бетону
Номер патенту: 24298
Опубліковано: 07.07.1998
Автор: Ковтун Олександр Михайлович
Мітки: спосіб, суміш, бетону, приготування, бетонна
Формула / Реферат:
1. Бетонна суміш, що включає портландцемент, щебінь, пісок кварцовий, воду за водоцементного співвідношення 25 ... 35мас.% і добавку суперпластифікатора, яка відрізняється тим, що містить щебінь в такому співвідношенні компонентів, мас.%: Щебінь 53,49 - 60,89 Портландцемент 11,85 - 19,14 Пісок 16,90 - 30,00 Вода ...
Сировинна суміш декоративного бетону для виготовлення виробів та спосіб їх виготовлення
Номер патенту: 8061
Опубліковано: 26.12.1995
Автори: Мусіяка Євгенія Миколаївна, Тищенко Іван Іванович, Сланевський Сергій Ільїч, Мартинов Володимир Іванович
МПК: C04B 28/18, C04B 14/00
Мітки: бетону, декоративного, виготовлення, суміш, виробів, спосіб, сировинна
Формула / Реферат:
1. Сырьевая смесь декоративного бетона для изготовления изделий, содержащая вяжущее и затворитель, отличающаяся тем, что она дополнительно содержит затравку вяжущего - цветной кремнезем с удельной поверхностью 3-6 тыс. см2/г в качестве вяжущего - активный кремнеземистый материал в виде кремнистой породы или техногенного кремнезема или смеси кремнистой породы с тех-ногенным кремнеземом при содержании кремнистой породы в смеси 1-99 мас.%, а в...
Сировинна суміш для виготовлення жаростійкого бетону
Номер патенту: 12212
Опубліковано: 25.12.1996
Автори: Іконніков Володимир Анатолійович, Корнієць Леонід Іванович, Безсмертний Микола Петрович, Захарченко Петро Володимирович
МПК: C04B 28/06, C04B 111/28
Мітки: жаростійкого, виготовлення, бетону, суміш, сировинна
Формула / Реферат:
Сырьевая смесь для изготовления жаростойкого бетона, включающая глиноземистый цемент, тонкомолотий гранулированный шлак, шлаковый заполнитель и воду, отличающаяся тем,, что, с целью повышения термостойкости, она в качестве тонкомолотого гранулированного шлака содержит шлак от выплавки силикомарганца, а в качестве шлакового заполнителя - шлак от выплавки хромомарганцовистой стали при следующем соотношении компонентов, мас....
Попередній патент: Автоматична установка пожежогасіння
Наступний патент: Гідродинамічний кавітатор
Випадковий патент: Спосіб проведення фітоіндикаційного моніторингу антропогенно трансформованого середовища
