Пристрій для розливу пива

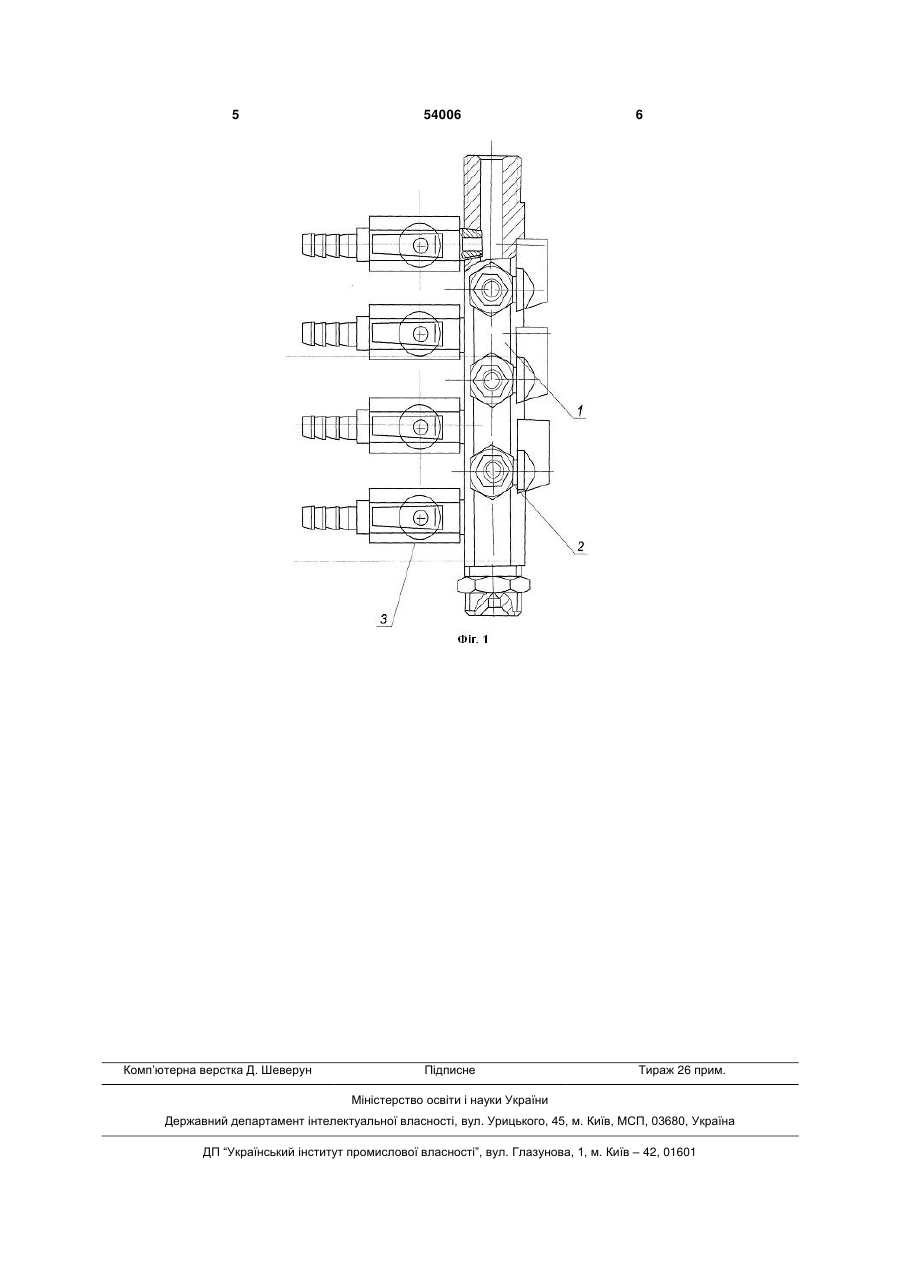

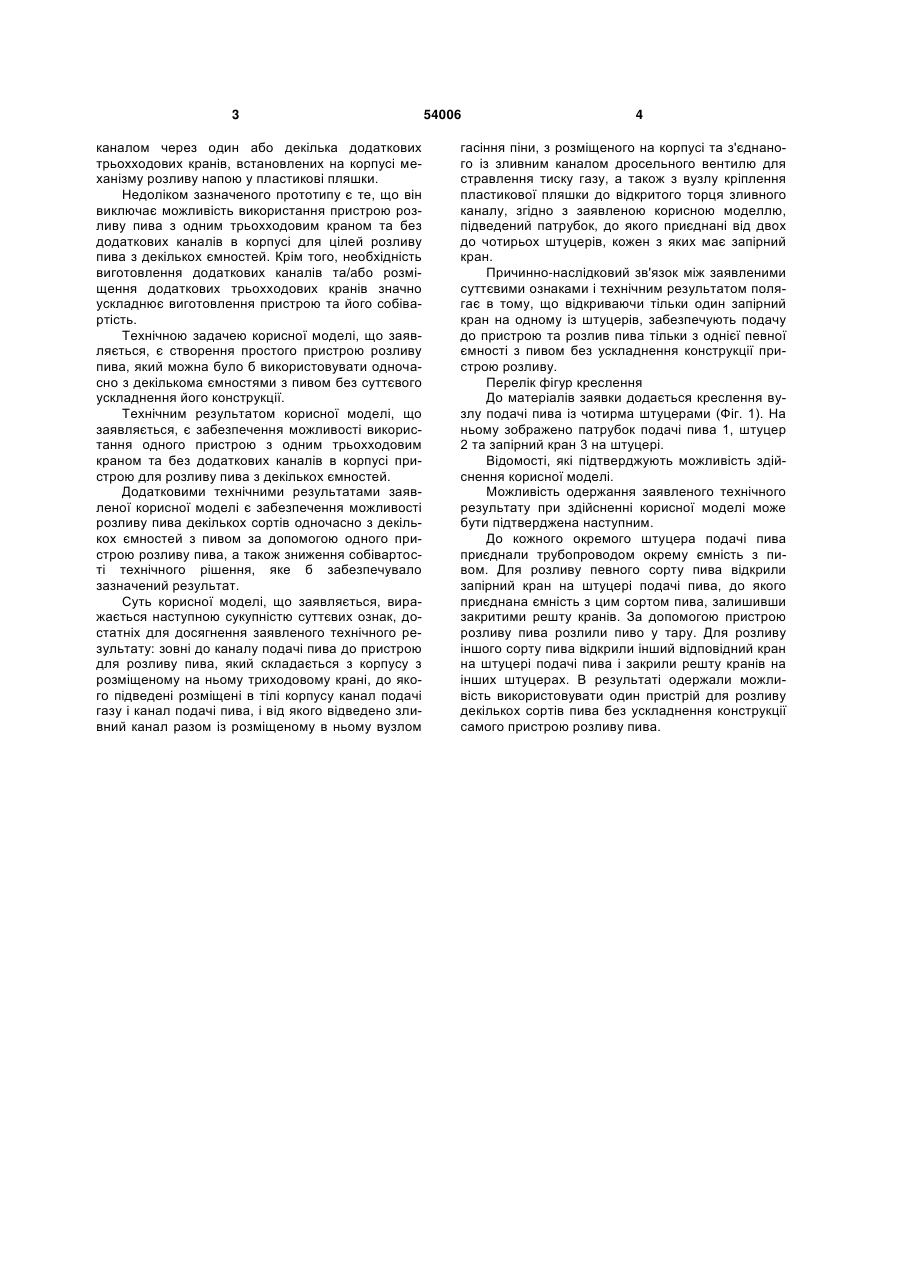

Пристрій для розливу пива, що складається з корпусу з розміщеним на ньому триходовим краном, до якого підведені розміщені в тілі корпусу канал подачі газу і канал подачі пива, і від якого 3 каналом через один або декілька додаткових трьохходових кранів, встановлених на корпусі механізму розливу напою у пластикові пляшки. Недоліком зазначеного прототипу є те, що він виключає можливість використання пристрою розливу пива з одним трьохходовим краном та без додаткових каналів в корпусі для цілей розливу пива з декількох ємностей. Крім того, необхідність виготовлення додаткових каналів та/або розміщення додаткових трьохходових кранів значно ускладнює виготовлення пристрою та його собівартість. Технічною задачею корисної моделі, що заявляється, є створення простого пристрою розливу пива, який можна було б використовувати одночасно з декількома ємностями з пивом без суттєвого ускладнення його конструкції. Технічним результатом корисної моделі, що заявляється, є забезпечення можливості використання одного пристрою з одним трьохходовим краном та без додаткових каналів в корпусі пристрою для розливу пива з декількох ємностей. Додатковими технічними результатами заявленої корисної моделі є забезпечення можливості розливу пива декількох сортів одночасно з декількох ємностей з пивом за допомогою одного пристрою розливу пива, а також зниження собівартості технічного рішення, яке б забезпечувало зазначений результат. Суть корисної моделі, що заявляється, виражається наступною сукупністю суттєвих ознак, достатніх для досягнення заявленого технічного результату: зовні до каналу подачі пива до пристрою для розливу пива, який складається з корпусу з розміщеному на ньому триходовому крані, до якого підведені розміщені в тілі корпусу канал подачі газу і канал подачі пива, і від якого відведено зливний канал разом із розміщеному в ньому вузлом 54006 4 гасіння піни, з розміщеного на корпусі та з'єднаного із зливним каналом дросельного вентилю для стравлення тиску газу, а також з вузлу кріплення пластикової пляшки до відкритого торця зливного каналу, згідно з заявленою корисною моделлю, підведений патрубок, до якого приєднані від двох до чотирьох штуцерів, кожен з яких має запірний кран. Причинно-наслідковий зв'язок між заявленими суттєвими ознаками і технічним результатом полягає в тому, що відкриваючи тільки один запірний кран на одному із штуцерів, забезпечують подачу до пристрою та розлив пива тільки з однієї певної ємності з пивом без ускладнення конструкції пристрою розливу. Перелік фігур креслення До матеріалів заявки додається креслення вузлу подачі пива із чотирма штуцерами (Фіг. 1). На ньому зображено патрубок подачі пива 1, штуцер 2 та запірний кран 3 на штуцері. Відомості, які підтверджують можливість здійснення корисної моделі. Можливість одержання заявленого технічного результату при здійсненні корисної моделі може бути підтверджена наступним. До кожного окремого штуцера подачі пива приєднали трубопроводом окрему ємність з пивом. Для розливу певного сорту пива відкрили запірний кран на штуцері подачі пива, до якого приєднана ємність з цим сортом пива, залишивши закритими решту кранів. За допомогою пристрою розливу пива розлили пиво у тару. Для розливу іншого сорту пива відкрили інший відповідний кран на штуцері подачі пива і закрили решту кранів на інших штуцерах. В результаті одержали можливість використовувати один пристрій для розливу декількох сортів пива без ускладнення конструкції самого пристрою розливу пива. 5 Комп’ютерна верстка Д. Шеверун 54006 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
