Установка для розливу пива в тару споживача

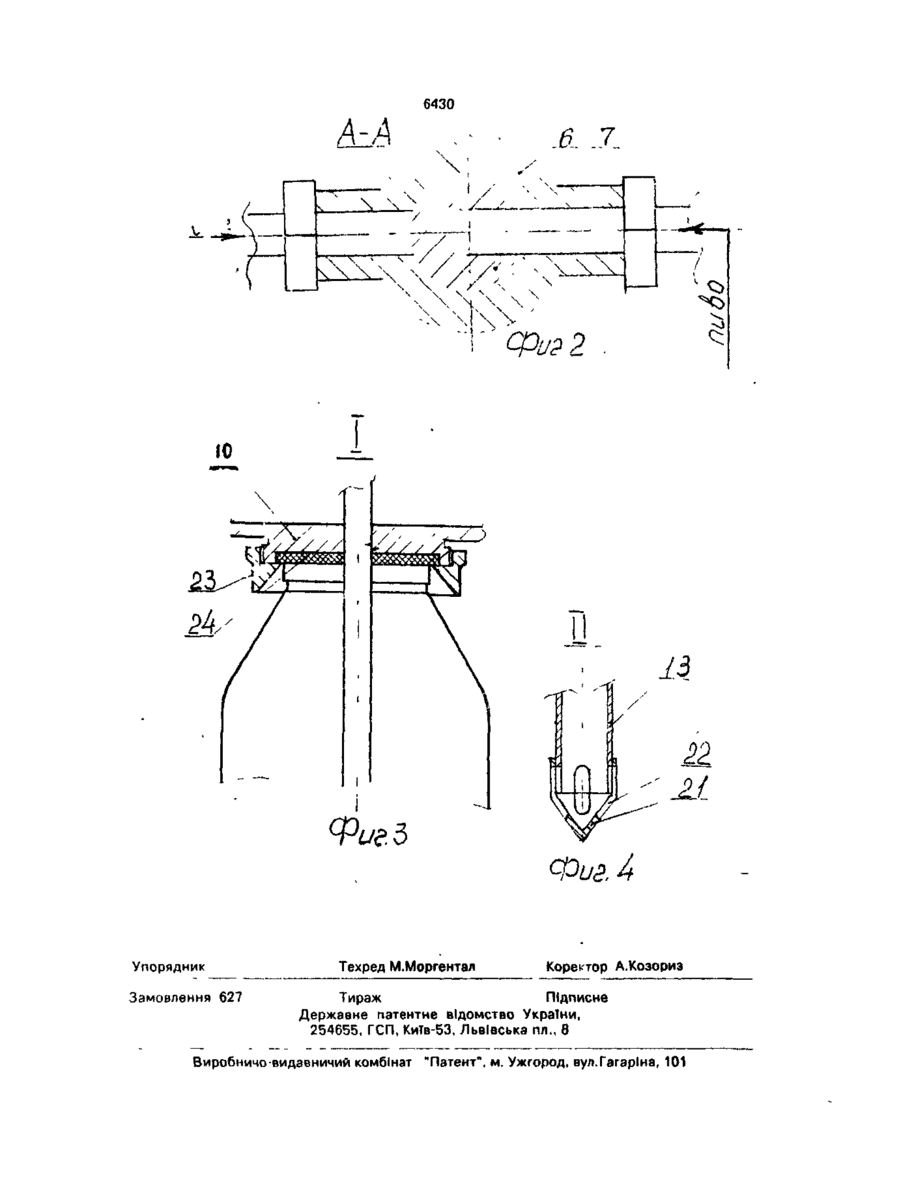

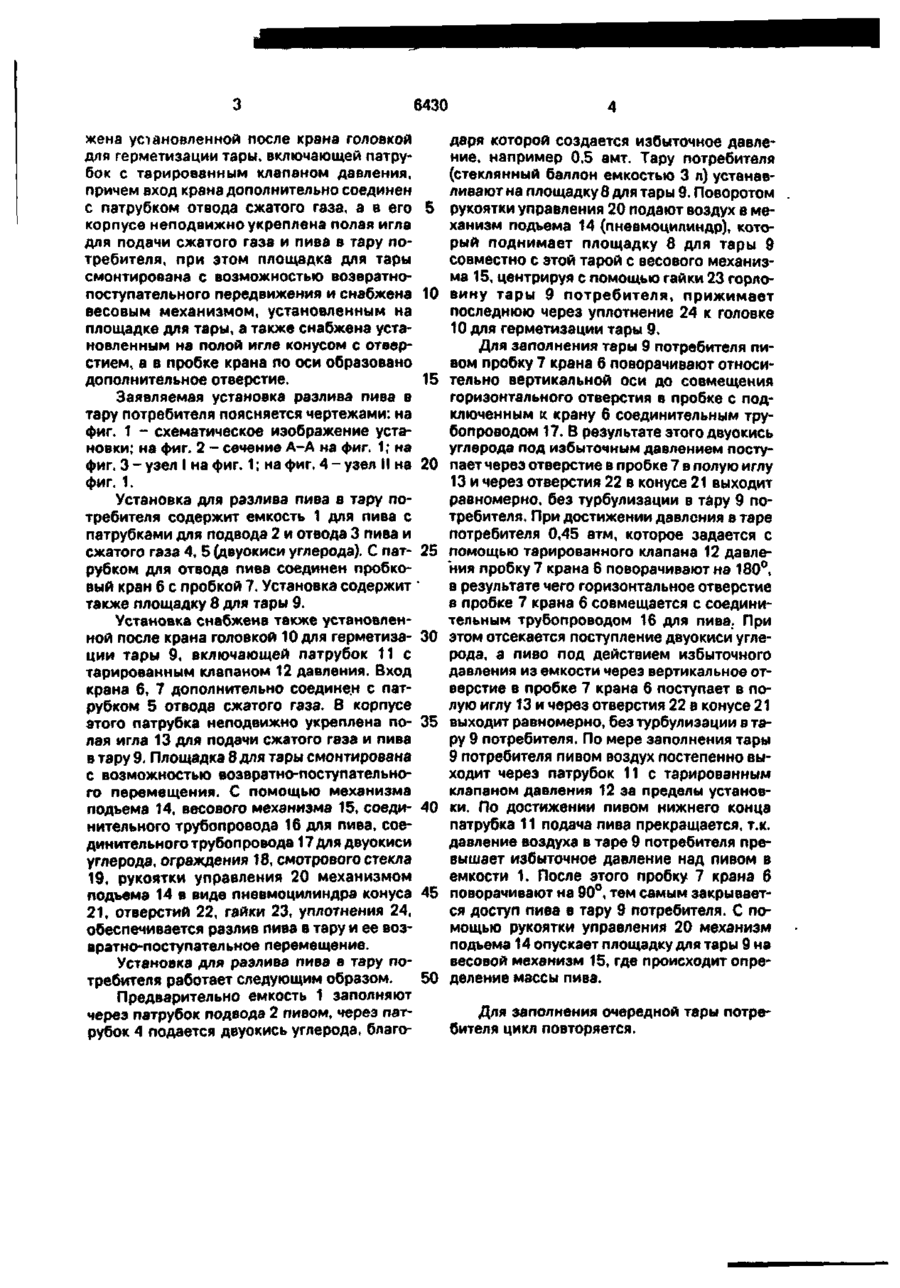

1 Установка для разлива лига в тару потребителя, содержащая емкость для пива с патрубками для подвода и отвода пива и сжатого газа, соединенный с паїрубком для отвода пива пробковый кран и площадку для тары, о т л и ч а ю щ а я с я тем, что она Изобретение относится к торговому оборудованию, в частности к разливу пива в торговой сети, например в 3- литровые стеклянные баллоны, и может быть использовано в других отраслях промышленности при разливе потребителю пенящихся жидкостей. \Азвестна установка для разлива пива в тару потребителю, содержащая емкость для пива с патрубками для подвода и отвода пива и сжатого газа, соединенный с патрубком для отвода пива пробковый кран и площадку для тары [1]. Данному устройству присущи следующие недостатки. 1. Не полностью исключается пенообразование жидкости, вследствие чего имеет снабжена установленной после крана головкой для герметизации тары, включающей патрубок с тарированным клапаном давления, причем вход крана дополнительно соединен с патрубком отвода сжатого газа, а в его корпусе неподвижно укреплена полая игла для подачи сжатого газа и пива в тару потребителя, при этом площадка для тары смонтирована с возможностью возвратнопоступательного перемещения. 2 Установка п о п . 1 , о т л и ч а ю щ з я с я тем, что она снабжена весовым механизмом, установленным на площадке для тары, 3. Установка п о п . 1 , о т л и ч а ю щ а я с я тем, что она снабжена установленным на пустотелой игле конусом с отверстием. 4 Установка п о п . 1 , о т л и ч а ю щ а я с я тем, что в пробке крана по оси образовано дополнительное отверстие. место не полное использование объема потребительской емкости. 2. Падение жидкости с высоты ч потребительскую емкость вызывает ее турбулизацию, вследствие чего образуется пена 3. Наличие пенообразования снижает производительность при разливе пива. Задачей изобретения является разработка установки для разлива пива в тару потребителя, обеспечивающей исключение пенообразования и повышение производительности. Данная задача решается тем, что установка для разлива пива в тару потребителя, содержащая емкость для пива с патрубками для подвода и отвода пива и сжатого газа, соединенный с патрубком для отвода пива пробковый кран и площадку для тары, снаб ON J со о о 6430 жена установленной после крана головкой для герметизации тары, включающей патрубок с тарированным клапаном давления, причем вход крана дополнительно соединен с патрубком отвода сжатого газа, а в его 5 корпусе неподвижно укреплена полая игла для подачи сжатого газа и пива в тару потребителя, при этом площадка для тары смонтирована с возможностью возвратнопоступательного передвижения и снабжена 10 весовым механизмом, установленным на площадке для тары, а также снабжена установленным на полой игле конусом с отверстием, а в пробке крана по оси образовано дополнительное отверстие. 15 Заявляемая установка разлива пива в тару потребителя поясняется чертежами: на фиг. 1 - схематическое изображение установки; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - узел I на фиг. 1; на фиг. 4 - узел II на 20 фиг. 1. Установка для разлива пива в тару потребителя содержит емкость 1 для пива с патрубками для подвода 2 и отвода 3 пива и сжатого газа 4, 5 (двуокиси углерода). С пат- 25 рубком для отвода пива соединен пробковый кран б с пробкой 7. Установка содержит ' также площадку 8 для тары 9. Установка снабжена также установленной после крана головкой 10 для герметиза- 30 ции тары 9, включающей патрубок 11 с тарированным клапаном 12 давления. Вход крана 6, 7 дополнительно соединен с патрубком 5 отвода сжатого газа. В корпусе этого патрубка неподвижно укреплена по- 35 лая игла 13 для подачи сжатого газа и пива в тару 9. Площадка 8 для тары смонтирована с возможностью возвратно-поступательного перемещения. С помощью механизма подъема 14, весового механизма 15, соеди- 40 нительного трубопровода 16 для пива, соединительного трубопровода 17 для двуокиси углерода, ограждения 18, смотрового стекла 19, рукоятки управления 20 механизмом подъема 14 в виде пневмоцилиндра конуса 45 21, отверстий 22, гайки 23, уплотнения 24, обеспечивается разлив пива в тару и ее возвратно-поступательное перемещение. Установка для разлива пива в тару потребителя работает следующим образом. 50 Предварительно емкость 1 заполняют через патрубок подвода 2 пивом, через патрубок 4 подается двуокись углерода, благо даря которой создается избыточное давление, например 0,5 амт. Тару потребителя (стеклянный баллон емкостью 3 л) устанавливают на площадку 8 для тары 9. Поворотом рукоятки управления 20 подают воздух в механизм подъема 14 (пневмоцилиндр), который поднимает площадку 8 для тары 9 совместно с этой тарой с весового механизма 15, центрируя с помощью гайки 23 горловину тары 9 потребителя, прижимает последнюю через уплотнение 24 к головке 10 для герметизации тары 9. Для заполнения тары 9 потребителя пивом пробку 7 крана 6 поворачивают относительно вертикальной оси до совмещения горизонтального отверстия в пробке с подключенным к крану 6 соединительным трубопроводом 17. В результате этого двуокись углерода под избыточным давлением поступает через отверстие в пробке 7 в полую иглу 13 и через отверстия 22 в конусе 21 выходит равномерно, без турбулизации в тару 9 потребителя. При достижении давления в таре потребителя 0,45 атм, которое задается с помощью тарированного клапана 12 давления пробку 7 крана 6 поворачивают на 180°, в результате чего горизонтальное отверстие в пробке 7 крана 6 совмещается с соединительным трубопроводом 16 для пива: При этом отсекается поступление двуокиси углерода, а пиво под действием избыточного давления из емкости через вертикальное отверстие в пробке 7 крана 6 поступает в полую иглу 13 и через отверстия 22 в конусе 21 выходит равномерно, без турбулизации в тару 9 потребителя. По мере заполнения тары 9 потребителя пивом воздух постепенно выходит через патрубок 11 с тарированным клапаном давления 12 за пределы установки. По достижении пивом нижнего конца патрубка 11 подача пива прекращается, т.к. давление воздуха в таре 9 потребителя превышает избыточное давление над пивом в емкости 1. После этого пробку 7 крана 6 поворачивают на 90°, тем самым закрывается доступ пива в тару 9 потребителя. С помощью рукоятки управления 20 механизм подъема 14 опускает площадку для тары 9 на весовой механизм 15, где происходит определение массы пива. Дпя заполнения очередной тары потребителя цикл повторяется. оси 6430 A. 7_ Фи? 2 . I! 13 21 '21 ФигЗ Упорядник Замовлення 627 Техред М.Моргентал Фиг 4 Коректор А.Козориз Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
