Пристрій для тарування датчиків тиску

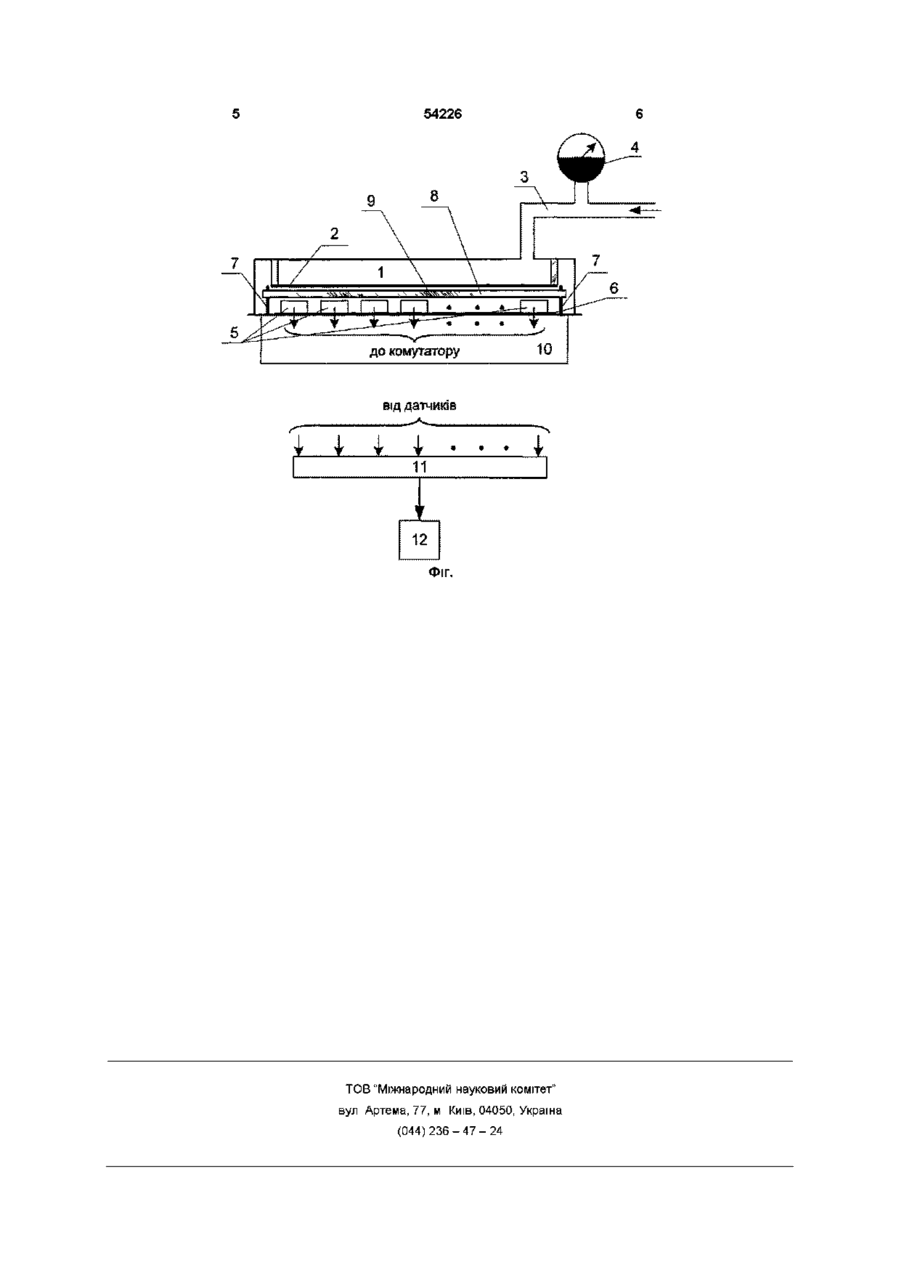

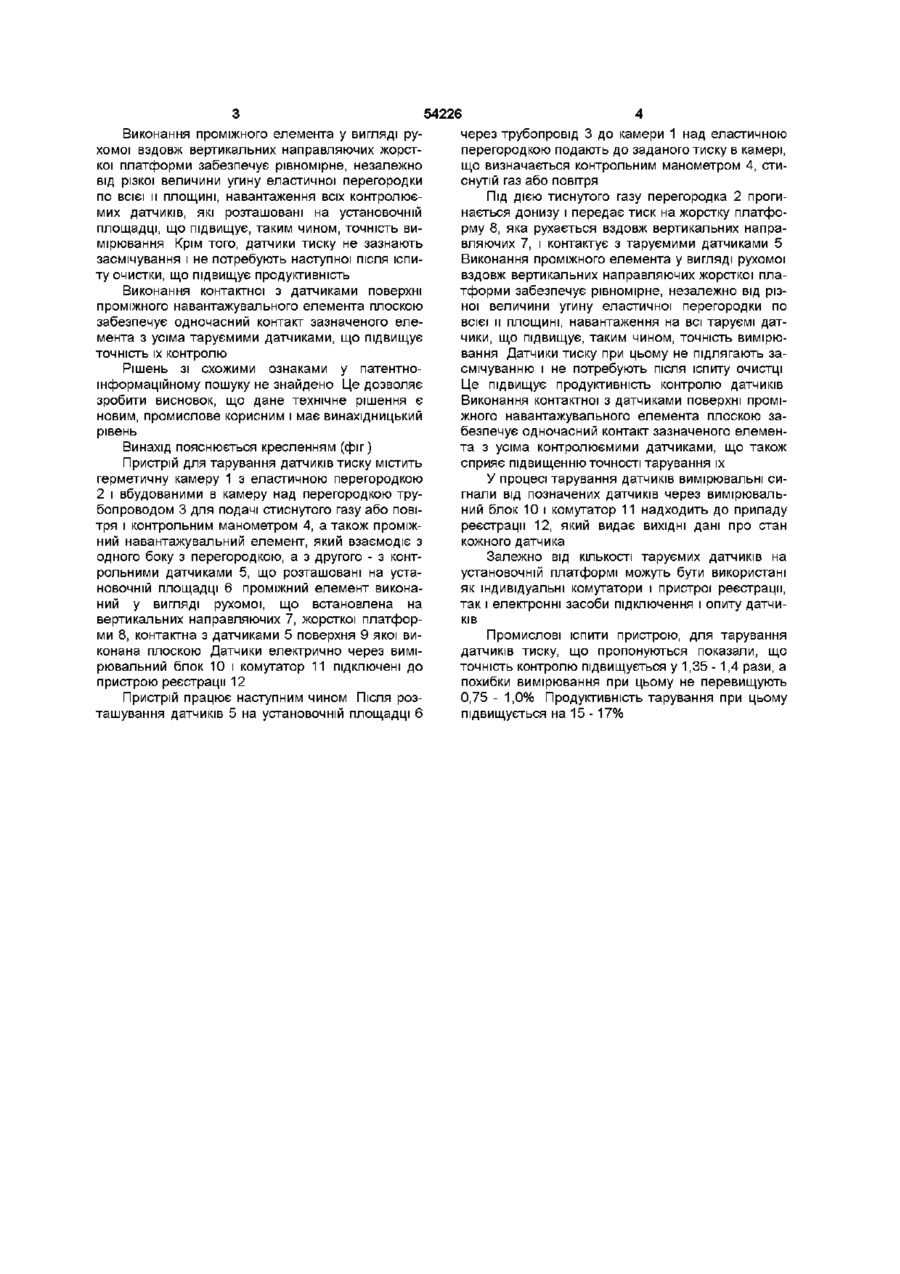

Пристрій для тарування датчиків тиску, що містить герметичну камеру з еластичною перего родкою і вбудованими в камеру над перегородкою трубопроводом для подачі стисненого газу або повітря і контрольним манометром, а також проміжний навантажувальний елемент, який взаємодіє з одного боку з перегородкою, а з другого - з контрольними датчиками, що розташовані на установочній площадці, який відрізняється тим, що проміжний навантажувальний елемент виконаний у вигляді рухомої, що встановлена на вертикальних напрямних, жорсткої платформи, контактна з датчиками поверхня якої виконана плоскою Винахід відноситься до вимірювальної техніки, а саме до пристрою для іспиту та повірки контактних датчиків тиску Відомий пристрій для тарування засипкою, яка має днище з отворами для контактних датчиків і навантажувальний елемент у вигляді еластичної діафрагми (ас СРСР № 150275, G01L 27/00, 1961) Недоліком даного датчиків тиску, що включає прямокутну ємність з пристрою є низька точність та продуктивність іспиту Найбільш близьким за технологічною суттю і результату, що досягається по відношенню до технічного рішення, що пропонується, є пристрій для тарування датчиків тиску, що містить герметичну камеру з еластичною перегородкою і вбудованими в камеру над перегородкою трубопроводом для подачі стиснутого газу або повітря і контрольним манометром, а також проміжний навантажувальний елемент, який взаємодіє з одного боку з перегородкою, а з другого - з контрольними датчиками, що розташовані на установчій площадці (а с СРСР № 968637, G01L 27/00, 1982) Проміжний елемент ту виконаний у вигляді сипучого матеріалу - ґрунту або піску Контакт цього матеріалу з контрольними датчиками викликає засмічування останніх і потребує подалі очистки їх після іспиту, що негативно впливає на продуктивність іспиту Крім того, у відомому пристрої немає засобу для рівномірного розподілу стиснутого в камері газу, що викликає нерівномірний по всієї площині еластичної перегородки угин останньої в зоні камери біля впускного отвору трубопроводу - більший угин, а в зонах, які віддалені від зазначеного отво ру - менший Ця обставина викликає подібну нерівномірність розподілу тиску також і на проміжному елементі - сипучому матеріалі, що знижує точність тарування датчиків Завдання цього винаходу полягає у створені пристрою для тарування датчиків тиску, який попереджує засмічування контролюємих датчиків при іспитах і забезпечує рівномірний розподіл тиску через проміжний елемент на зазначені датчики, а отже, підвищує продуктивність і точність контролю Поставлена завдання вирішується тим, що в пристрою для тарування датчиків тиску, що містить герметичну камеру з еластичною перегородкою і вбудованими в камеру над перегородкою трубопроводом для подачі стиснутого газу або повітря і контрольним манометром, а також проміжний навантажувальний елемент, який взаємодіє з одного боку з перегородкою, а з другого - з контрольними датчиками, що розташовані на установочній площадці, ВІДПОВІДНО до винаходу проміжний навантажувальний елемент виконаний у вигляді рухомої, що вставлена на вертикальних направляючих, жорсткої платформи, контактна з датчиками поверхня якої виконана плоскою Порівняння пристрою, що пропонується, з відомими (прототипом), свідчить, що новими ознаками тут є наступні 1 Виконання проміжного навантажувального елемента у вигляді рухомої вздовж вертикальних направляючих жорсткої платформи 2 Виконання контактної з датчиками поверхні зазначеного елемента плоскою (О ю Виконання проміжного елемента у вигляді рухомої вздовж вертикальних направляючих жорсткої платформи забезпечує рівномірне, незалежно від різкої величини угину еластичної перегородки по всієї и площині, навантаження всіх контролюємих датчиків, які розташовані на установочній площадці, що підвищує, таким чином, точність вимірювання Крім того, датчики тиску не зазнають засмічування і не потребують наступної після іспиту очистки, що підвищує продуктивність Виконання контактної з датчиками поверхні проміжного навантажувального елемента плоскою забезпечує одночасний контакт зазначеного елемента з усіма таруємими датчиками, що підвищує точність їх контролю Рішень зі схожими ознаками у патентноінформаційному пошуку не знайдено Це дозволяє зробити висновок, що дане технічне рішення є новим, промислове корисним і має винахідницький рівень Винахід пояснюється кресленням (фіг) Пристрій для тарування датчиків тиску містить герметичну камеру 1 з еластичною перегородкою 2 і вбудованими в камеру над перегородкою трубопроводом 3 для подачі стиснутого газу або повітря і контрольним манометром 4, а також проміжний навантажувальний елемент, який взаємодіє з одного боку з перегородкою, а з другого - з контрольними датчиками 5, що розташовані на установочній площадці 6 проміжний елемент виконаний у вигляді рухомої, що встановлена на вертикальних направляючих 7, жорсткої платформи 8, контактна з датчиками 5 поверхня 9 якої виконана плоскою Датчики електрично через вимірювальний блок 10 і комутатор 11 підключені до пристрою реєстрації 12 Пристрій працює наступним чином Після розташування датчиків 5 на установочній площадці 6 54226 через трубопровід 3 до камери 1 над еластичною перегородкою подають до заданого тиску в камері, що визначається контрольним манометром 4, стиснутій газ або повітря Під ДІЄЮ тиснутого газу перегородка 2 прогинається донизу і передає тиск на жорстку платформу 8, яка рухається вздовж вертикальних направляючих 7, і контактує з таруємими датчиками 5 Виконання проміжного елемента у вигляді рухомої вздовж вертикальних направляючих жорсткої платформи забезпечує рівномірне, незалежно від різної величини угину еластичної перегородки по всієї и площині, навантаження на всі таруємі датчики, що підвищує, таким чином, точність вимірювання Датчики тиску при цьому не підлягають засмічуванню і не потребують після іспиту очистці Це підвищує продуктивність контролю датчиків Виконання контактної з датчиками поверхні проміжного навантажувального елемента плоскою забезпечує одночасний контакт зазначеного елемента з усіма контролюємими датчиками, що також сприяє підвищенню точності тарування їх У процесі тарування датчиків вимірювальні сигнали від позначених датчиків через вимірювальний блок 10 і комутатор 11 надходить до приладу реєстрації 12, який видає ВИХІДНІ дані про стан кожного датчика Залежно від КІЛЬКОСТІ таруємих датчиків на установочній платформі можуть бути використані як індивідуальні комутатори і пристрої реєстрації, так і електронні засоби підключення і опиту датчиків Промислові іспити пристрою, для тарування датчиків тиску, що пропонуються показали, що точність контролю підвищується у 1,35 -1,4 рази, а похибки вимірювання при цьому не перевищують 0,75 - 1,0% Продуктивність тарування при цьому підвищується на 15 -17% 54226 cm -ГП m m 10 до комутатору від датчиків 1 1 4 r # • • X 11 1 12 Фіг. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
