Пристрій для вводу датчиків у метал

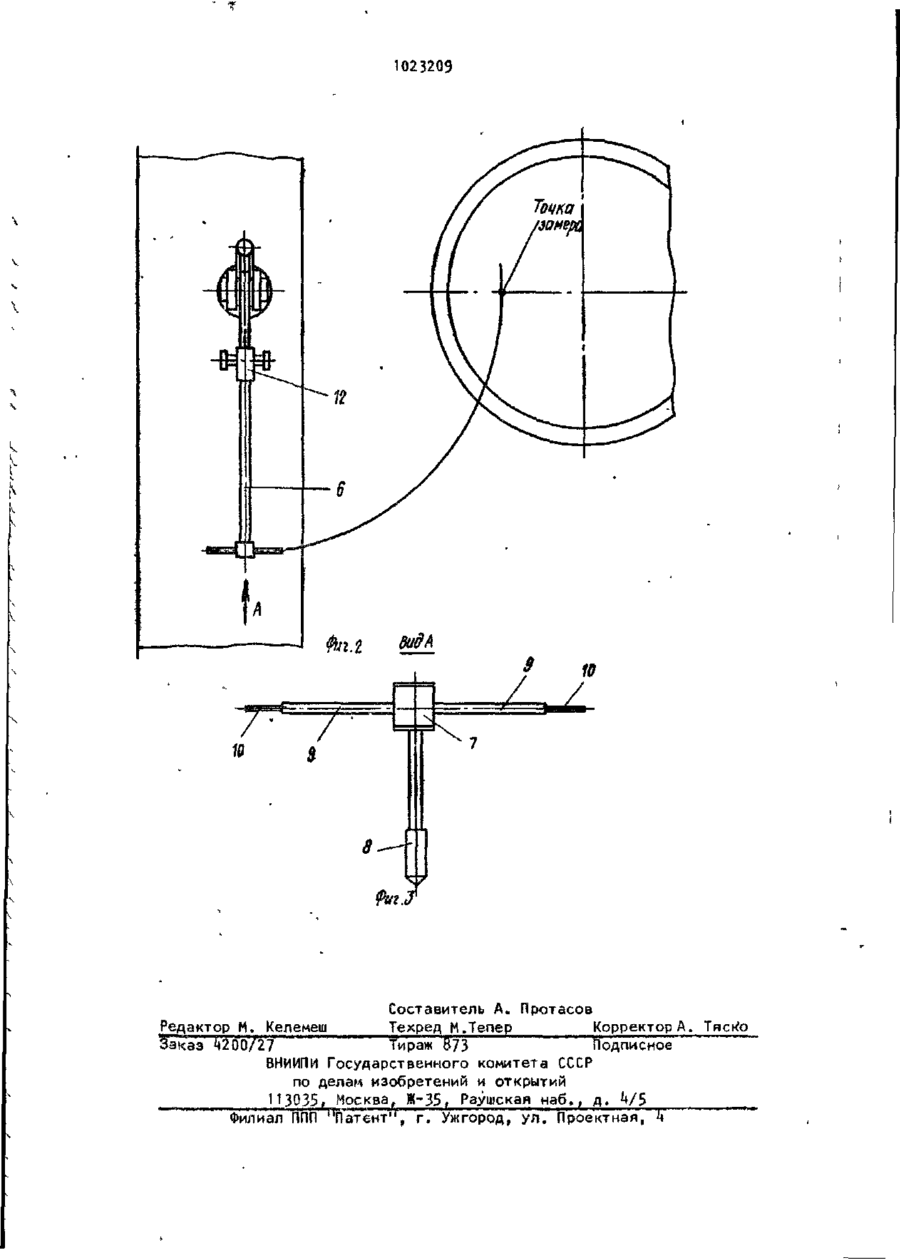

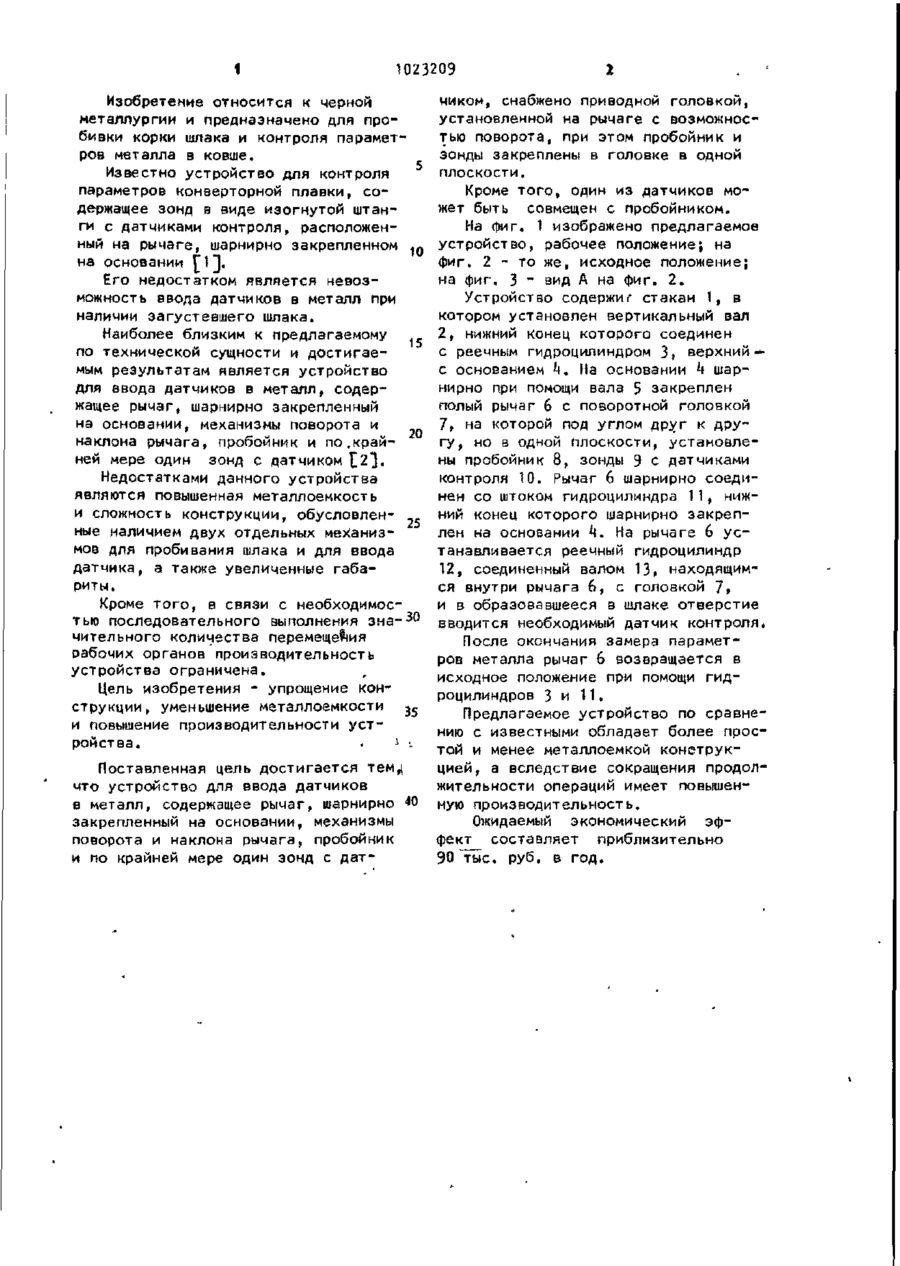

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН 1023209 А G 01 К ч ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ у Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3295198/22-02 i(22) 29.05.81 (кв) 15.06.83. Бюл. If 22 (72) Д.А. Тарпиньян, В.Д. Стояновск и й , Е.И. Сотникова, И.Б. Майзус и В.И. Корженко (71) Производственное объединение "Ждзновтяжмаш" (53J 5*3.0531088.8) (56) 1 . Авторское свидетельство СССР IT 172091, к л . G 01 К 1/1*1, 196^. 2. Чертеж ВНМИметмаш № 27~**935Э7, ВО, 1977. 15*0(57) К УСТРОЙСТВО ДЛЯ ВВОДА ДАТЧИКОВ В МЕТАЛЛ, содержащее рычаг, шарнирно закрепленный на основании, механизмы поворота и наклона рычага, пробойник и по крайней мере один ч зонд с датчиком, о т л и ч а ю щ е е с я тем, ч т о , с целью упрощения обслуживания, уменьшения металлоемкости и повышения производительности, оно снабжено приводной головкой, у с тановленной на рычаге с возможностью поворота, при этом-пробойник и зонды закреплены а головке в одной плос-* кости. 2 . Устройство по п , 1, о т л и ч а ю щ е е с я тем, что один из датчиков совмещен с пробойником, ' о 00 ГО 1 1023209 Изобретение относится к черной металлургии и предназначено для пробивки корки шлака и контроля параметров металла в ковше. Известно устройство для контроля параметров конверторной плавки, содержащее зонд в виде изогнутой штанги с датчиками контроля, расположенный на рычаге, шарнирно закрепленном на основании £ 1]. Его недостатком является невозможность ввода датчиков в металл при наличии загустевшего шлака. Наиболее близким к предлагаемому по технической сущности и достигае- 15 мым результатам является устройство для ввода датчиков в металл, содержащее рычаг, шарнирно закрепленный на основании, механизмы поворота и наклона рычага, пробойник и по,край- 20 ней мере один зонд с датчиком £ 2 ] . Недостатками данного устройства являются повышенная металлоемкость и сложность конструкции, обусловленные наличием двух отдельных механизмов для пробивания шлака и для ввода датчика, а также увеличенные габариты. Кроме того, в связи с необходимостью последовательного выполнения зна- 3 0 чительного количества перемещения рабочих органов производительность устройства ограничена. Цель изобретения - упрощение конструкции, уменьшение металлоемкости ^ и повышение производительности устройства. . і ' . Поставленная цель достигается тем,і что устройство для ввода датчиков в металл, содержащее рычаг, шарнирно 40 закрепленный на основании, механизмы поворота и наклона рычага, пробойник и по крайней мере один зонд с дат чиком, снабжено приводной головкой, установленной на рычаге с возможностью поворота, при этом пробойник и зонды закреплены в головке в одной плоскости. Кроме того, один из датчиков может быть совмещен с пробойником. На фиг. 1 изображено предлагаемое устройство, рабочее положение; на фиг. 2 - то же, исходное положение; на фиг. 3 - вид А на фиг. 2. Устройство содержит стакан 1, в котором установлен вертикальный вал 2, нижний конец которого соединен с реечным гидроцилиндром Зі верхний — с основанием k. На основании * шарt нирно при помощи вала 5 закреплен полый рычаг 6 с поворотной головкой 7, на которой под углом друг к другу, но в одной плоскости, установлены пробойник 8, зонды 9 с датчиками контроля 10. Рычаг 6 шарнирно соединен со штоком гидроцилиндра 11, нижний конец которого шарнирно закреплен на основании ^. На рычаге 6 устанавливается реечный гидроцилиндр 12, соединенный валом 13, находящимся внутри рычага 6, с головкой 7, и в образовавшееся в шлаке отверстие вводится необходимый датчик контроля* После окончания замера параметров металла рычаг 6 возвращается в исходное положение при помощи гидроцилиндров 3 и 11. Предлагаемое устройство по сравнению с известными обладает более простой и менее металлоемкой конструкцией, а вследствие сокращения продолжительности операций имеет повышенную производительность. Ожидаемый экономический эффект составляет приблизительно 90 тыс. руб. в год. 1023209 Составитель А. Протасов Редактор М. Келемеш Техред Н.Тепер Корректор А. Йэкзз ^200/27 Тираж 873 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва Ж-35> Раушская наб д. V 5 л_^ --•-• "ПИП "Патент 1 г , V . "Ужгород, у л . Проектная, k Тяс^о _
