Пристрій для електроакупунктури

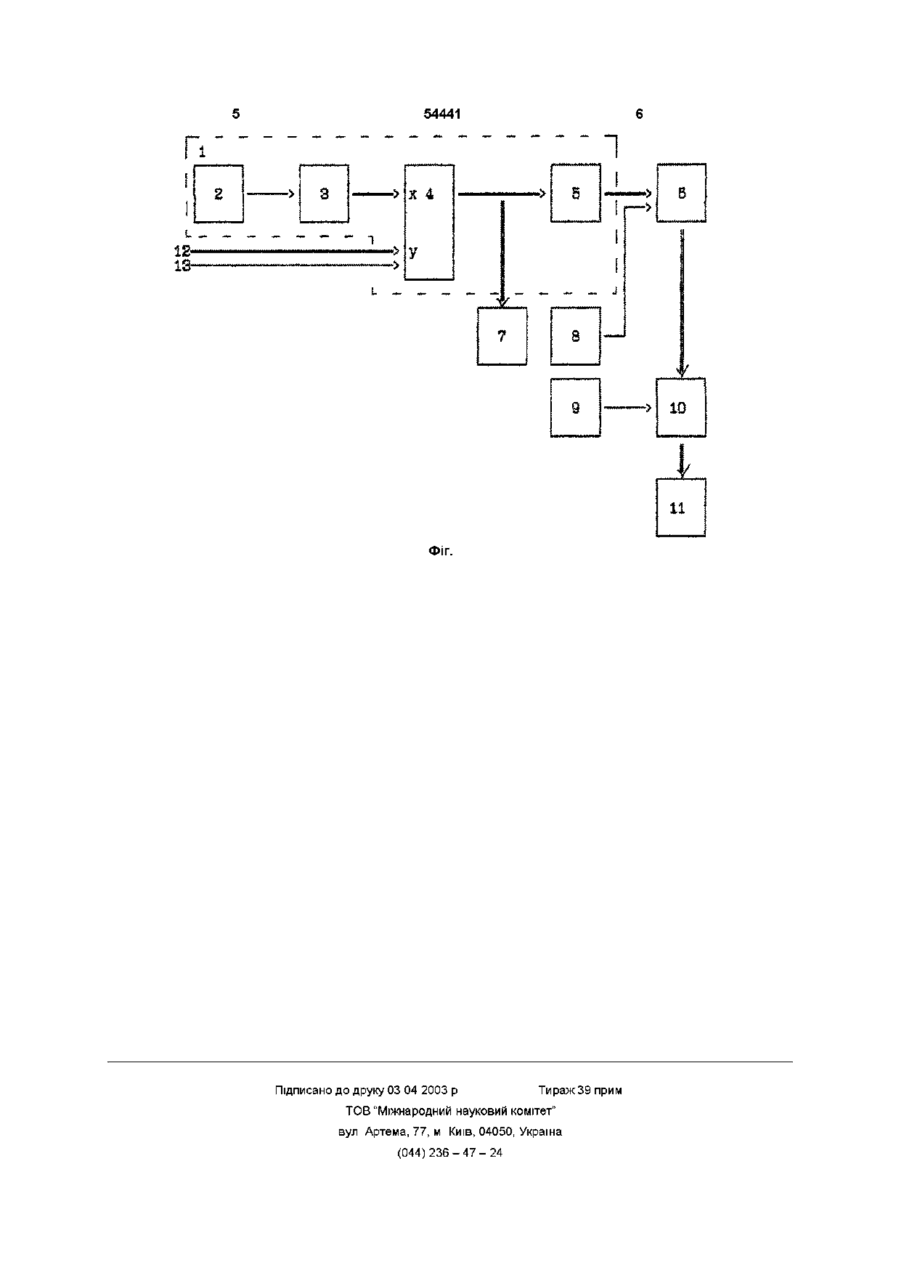

Пристрій для електроакупунктури, що містить генератор коливань 60-100 мГц, який з'єднаний з першим входом імпульсного модулятора, вихід якого з'єднаний з активним електродом, який відрізняється тим, що додатково введений блок керування, який містить кнопку набору, лічильник, селектор і постійний запам'ятовуючий пристрій, а також блок індикації, кварцовий генератор імпульсів, програмуючий лічильник, шину входів даних і вхід сигналу керування, причому кнопка набору з'єднана з входом лічильника, виходи якого з'єднані з Х-входами селектора, виходи якого з'єднані з входами блока індикації і паралельно з входами постійного запам'ятовуючого пристрою, якого виходи з'єднані з адресними входами програмуючого лічильника, вихід якого з'єднаний з другим входом імпульсного модулятора, а тактовий вхід якого з'єднаний а виходом кварцового генератора імпульсів, а також Y-входи селектора з'єднані з шиною входу даних і керуючий вхід якого з'єднаний з входом сигналу керування, а генератор коливань 60-100 мГц з'єднаний з першим входом імпульсного модулятора, до виходу якого під'єднаний активний електрод О Пристрій відноситься до медичної техніки, зокрема до пристроїв електропунктурної терапії рівних функціональних розладів і захворювань нервових структур організму Відомий пристрій для електропунктури [1], що містить пасивний і активний електроди, з'єднані через перемикач полярності з виходом блока вимірювання, вхід якого з'єднаний з виходом підсилювача, перший вхід якого з'єднаний з ланкою схеми порівняння, а другий вхід з виходом мультивібратора Цей пристрій не дає можливості здійснювати візуальний контроль за вибором значень частоти повторення імпульсів генерованих мультивібратором, а також його частота не є стабільною, із-за чого є низькою терапевтична ефективність при проведенні ним електроакупунтурних процедур Більш близьким по технічній суті є відомий апарат для електропунктурної рефлексотерапм за Р Фолем [2], що містить генератор коливань 60 100мГц, який з'єднаний з першим входом амплітудного модулятора, другий вхід якого через перемикач з'єднаний з генераторами фіксованих коли вань в діапазоні 0,1 - 10Гц, а вихід амплітудного модулятора з'єднаний з активним електродом Однак, такий апарат не може забезпечити високої точності і стабільності ряду фіксованих низькочастотних імпульсних коливань, через відсутність високостабільного опорного генератора, що негативно позначається на ефективності проведення електропунктурної рефлексотерапм, внаслідок, чого тривалість лікуванням затягується В основу винаходу поставлена задача створити такий пристрій для проведення електроакупунктури, в якому додаткове введення кварцового генератора, програмуючого лічильника дало б можливість отримати фіксований і високостабільний ряд значень низькочастотних імпульсних коливань, а введення кнопки набору, лічильника, блоку індикації, шини даних, та сигналу керування проводити візуальний контроль при виборі фіксованих низькочастотних імпульсних коливань, що дозволило б підвищити ефективність терапевтичної дії на біологічно активні точки, скоротити тривалість процедур і ВІДПОВІДНО термін лікування, а в плані поліпшення організації проведення проце ю 54441 дур, керування пристроєм здійснювати з ЕОМ Поставлена задача вирішується тим, що в пристрій який містить генератор коливань 60 100мГц, який з'єднаний з першим входом імпульсного модулятора, вихід якого з'єднаний з активним електродом, згідно з винаходом, додатково введено блок керування, який містить кнопку набору, лічильник, селектор, постійний запам'ятовуючий пристрій, а також блок індикації, кварцовий генератор імпульсів, програмуючий лічильник, шину входів даних і вхід сигналу керування, причому кнопка з'єднана з входом лічильника, виходи якого з'єднані з Х-входами селектора, виходи якого з'єднані з входами блоку індикації і паралельно з входами постійного запам'ятовуючого пристрою, якого виходи з'єднані з адресними входами програмуючого лічильника, вихід якого з'єднаний з другим входом імпульсного модулятора, а тактовий вхід якого з'єднаний з виходом кварцового генератора імпульсів, а також У-входи селектора з'єднані з шиною входу даних і керуючий вхід якого з'єднаний з входом сигналу керування, а генератор коливань 60 - 100мГц з'єднаний з першим входом імпульсного модулятора, до виходу якого під'єднаний активний електрод Введення в схему кварцового генератора, програмуючого лічильника дало можливість отримати ряд фіксованих і високостабільних низькочастотних імпульсних коливань в діапазоні 0,1 - 10Гц, а введення блоку індикації, шини вхідних даних та вхідного сигналу керування, проводити візуальний контроль вибраного значення і можливість здійснювати керування з ЕОМ Винахід пояснюється кресленням на якому зображена функціональна схема пристрою для електроакупунктури Пристрій для електроакупунктури містить блок керування 1, кнопку набору 2, лічильник 3, селектор 4, постійний запам'ятовуючий пристрій 5, імпульсний модулятор 6, блок індикації 7, кварцовий генератор 8, генератор коливань 60 - 100мГц 9, імпульсний модулятор 10, активний електрод 11, шина входу даних 12, вхід сигналу керування 13 Кнопка набору 2 з'єднана з входом лічильника З, виходи якого з'єднані з Х-входами селектора 4, виходи якого з'єднані з входами блоку індикації 7 і паралельно з входами постійного запам'ятовуючого пристрою 5, якого виходи з'єднані з адресними входами програмуючого лічильника 6, вихід якого з'єднаний з другим входом імпульсного модулятора 10, а тактовий вхід з'єднаний з виходом кварцо вого генератора імпульсів 8, а також У-входи селектора 4 з'єднані з шиною входу даних 12 і керуючий вхід якого з'єднаний з входом сигналу керування 13, вихід генератора коливань 60 100мГц 9 з'єднаний з першим входом імпульсного модулятора 10, вихід якого з'єднаний з активним електродом 11 Пристрій для електроакупунктури працює наступним чином Лічильник 3 блоку керування 1 підраховує за модулем КІЛЬКІСТЬ ПОСЛІДОВНИХ натискань кнопки 2 Значення модуля відповідає числу можливих значень частот прямокутних імпульсів Набране число на виході лічильника 3 задає частоту повторення прямокутних імпульсів, що заповнюються високочастотними коливаннями, які формуються генератором коливань 60 - 100мГц 9 За допомогою селектора 4 можна здійснювати вибір значення частот прямокутних імпульсів або за числом, поданим по шині даних 12, наприклад з ЕОМ або за значенням встановленим на виході лічильника 3 Вибір конкретного способу задания здійснюється за допомогою сигналу керування 13, який подається на селектор 4 Задане число на виході селектора 4 подається на блок індикатора 7 для візуального контролю і одночасно подається на адресні входи постійного запам'ятовуючого пристрою 5, в який занесена таблиця значень ВІДПОВІДНИХ коефіцієнтів ділення частоти прямокутних імпульсів з кварцового тактового генератора імпульсів 8 Значення коефіцієнта ділення подається на програмуючий лічильник 6 на тактовий вхід якого поступають прямокутні імпульси з виходу кварцового генератора 8 На виході програмуючого лічильника 6 формуються прямокутні імпульси з заданою частотою повторення, які поступають на другий вхід імпульсного модулятора 10 На виході імпульсного модулятора 10 отримуємо модульований сигнал генератора коливань 60 - ЮОмГц 9, який поступає на перший його вхід, низькочастотними імпульсними коливаннями До виходу імпульсного модулятора 10 під'єднаний активний електрод 11 з допомогою якого проводиться процедура електроакупунктури репрезентативних точок за методом Р Фоля Джерела інформації 1 Устройство для электропунктуры А С SU 1466749 А1 А61Н 39/00 2 Справочник репрезентативных точек электроакупунктуры по Р Фолю Ролик И С та ш М "Система" 1991 54441 П Фіг. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
