Пристрій для множення

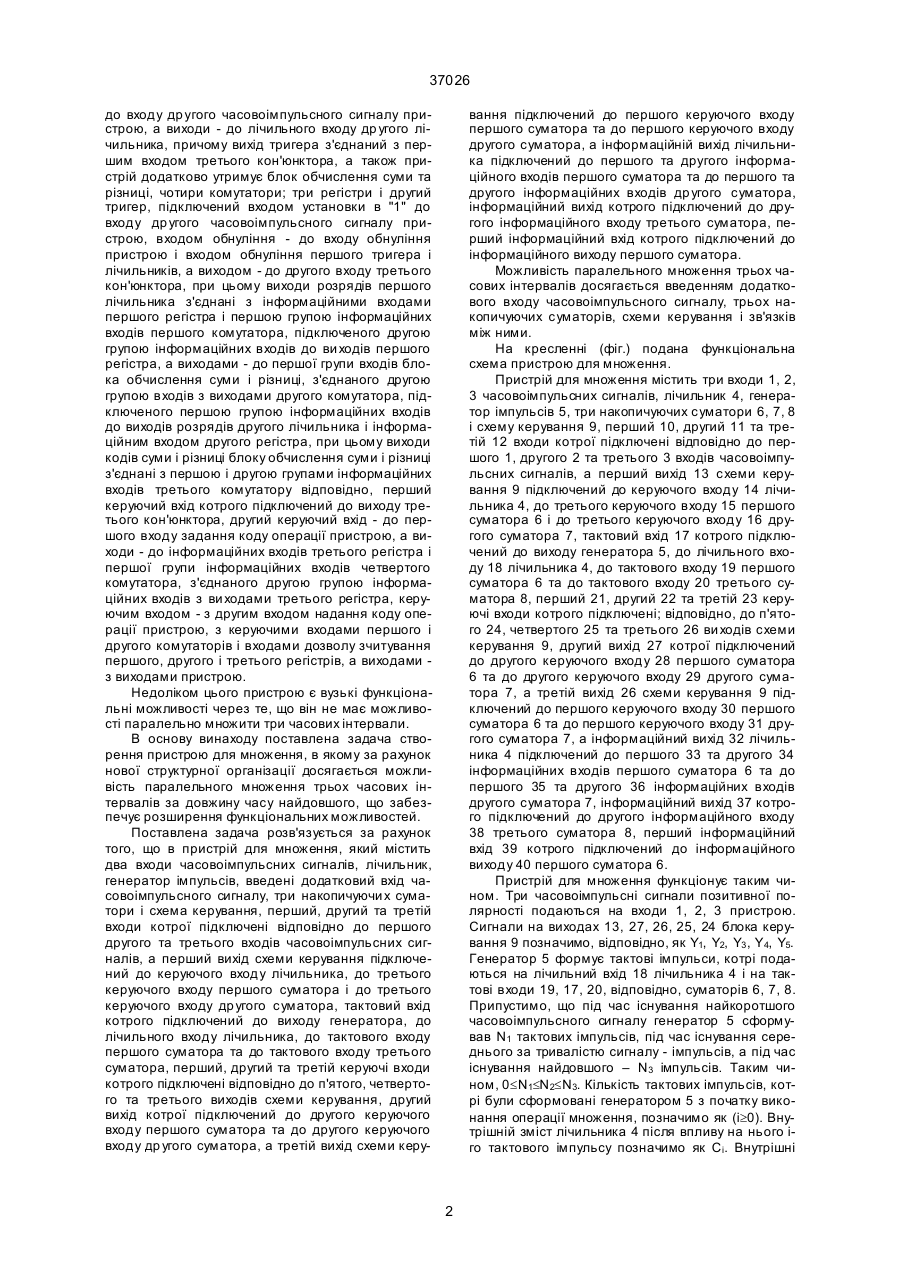

Пристрій для множення, який містить два входи часовоімпульсних сигналів, лічильник, генератор імпульсів, відрізняється тим, що в нього введені додатковий вхід часовоімпульсного сигналу, три накопичуючи х суматори і схема керування, перший, другий та третій входи котрої підключені відповідно до першого, другого та третього входів часовоімпульсних сигналів, а перший вихід схеми керування підключений до керуючого входу лічильника, до третього керуючого входу першого суматора і до третього керуючого входу другого суматора, тактовий вхід котрого підключений до ви 37026 до входу др угого часовоімпульсного сигналу пристрою, а виходи - до лічильного входу др угого лічильника, причому вихід тригера з'єднаний з першим входом третього кон'юнктора, а також пристрій додатково утримує блок обчислення суми та різниці, чотири комутатори; три регістри і другий тригер, підключений входом установки в ''1" до входу др угого часовоімпульсного сигналу пристрою, входом обнуління - до входу обнуління пристрою і входом обнуління першого тригера і лічильників, а виходом - до другого входу третього кон'юнктора, при цьому виходи розрядів першого лічильника з'єднані з інформаційними входами першого регістра і першою групою інформаційних входів першого комутатора, підключеного другою групою інформаційних входів до ви ходів першого регістра, а виходами - до першої групи входів блока обчислення суми і різниці, з'єднаного другою групою входів з виходами другого комутатора, підключеного першою групою інформаційних входів до виходів розрядів другого лічильника і інформаційним входом другого регістра, при цьому виходи кодів суми і різниці блоку обчислення суми і різниці з'єднані з першою і другою групами інформаційних входів третього комутатору відповідно, перший керуючий вхід котрого підключений до виходу третього кон'юнктора, другий керуючий вхід - до першого входу задання коду операції пристрою, а виходи - до інформаційних входів третього регістра і першої групи інформаційних входів четвертого комутатора, з'єднаного другою групою інформаційних входів з ви ходами третього регістра, керуючим входом - з другим входом надання коду операції пристрою, з керуючими входами першого і другого комутаторів і входами дозволу зчитування першого, другого і третього регістрів, а виходами з виходами пристрою. Недоліком цього пристрою є вузькі функціональні можливості через те, що він не має можливості паралельно множити три часових інтервали. В основу винаходу поставлена задача створення пристрою для множення, в якому за рахунок нової структурної організації досягається можливість паралельного множення трьох часових інтервалів за довжину часу найдовшого, що забезпечує розширення функціональних можливостей. Поставлена задача розв'язується за рахунок того, що в пристрій для множення, який містить два входи часовоімпульсних сигналів, лічильник, генератор імпульсів, введені додатковий вхід часовоімпульсного сигналу, три накопичуючи х суматори і схема керування, перший, другий та третій входи котрої підключені відповідно до першого другого та третього входів часовоімпульсних сигналів, а перший вихід схеми керування підключений до керуючого входу лічильника, до третього керуючого входу першого суматора і до третього керуючого входу др угого суматора, тактовий вхід котрого підключений до виходу генератора, до лічильного входу лічильника, до тактового входу першого суматора та до тактового входу третього суматора, перший, другий та третій керуючі входи котрого підключені відповідно до п'ятого, четвертого та третього виходів схеми керування, другий вихід котрої підключений до другого керуючого входу першого суматора та до другого керуючого входу др угого суматора, а третій вихід схеми керу вання підключений до першого керуючого входу першого суматора та до першого керуючого входу другого суматора, а інформаційній вихід лічильника підключений до першого та другого інформаційного входів першого суматора та до першого та другого інформаційних входів др угого суматора, інформаційний вихід котрого підключений до другого інформаційного входу третього суматора, перший інформаційний вхід котрого підключений до інформаційного виходу першого суматора. Можливість паралельного множення трьох часових інтервалів досягається введенням додаткового входу часовоімпульсного сигналу, трьох накопичуючих суматорів, схеми керування і зв'язків між ними. На кресленні (фіг.) подана функціональна схема пристрою для множення. Пристрій для множення містить три входи 1, 2, 3 часовоімпульсних сигналів, лічильник 4, генератор імпульсів 5, три накопичуючих суматори 6, 7, 8 і схему керування 9, перший 10, другий 11 та третій 12 входи котрої підключені відповідно до першого 1, другого 2 та третього 3 входів часовоімпульсних сигналів, а перший вихід 13 схеми керування 9 підключений до керуючого входу 14 лічильника 4, до третього керуючого входу 15 першого суматора 6 і до третього керуючого входу 16 другого суматора 7, тактовий вхід 17 котрого підключений до виходу генератора 5, до лічильного входу 18 лічильника 4, до тактового входу 19 першого суматора 6 та до тактового входу 20 третього суматора 8, перший 21, другий 22 та третій 23 керуючі входи котрого підключені; відповідно, до п'ятого 24, четвертого 25 та третього 26 ви ходів схеми керування 9, другий вихід 27 котрої підключений до другого керуючого входу 28 першого суматора 6 та до другого керуючого входу 29 другого суматора 7, а третій вихід 26 схеми керування 9 підключений до першого керуючого входу 30 першого суматора 6 та до першого керуючого входу 31 другого суматора 7, а інформаційний вихід 32 лічильника 4 підключений до першого 33 та другого 34 інформаційних входів першого суматора 6 та до першого 35 та другого 36 інформаційних входів другого суматора 7, інформаційний вихід 37 котрого підключений до другого інформаційного входу 38 третього суматора 8, перший інформаційний вхід 39 котрого підключений до інформаційного виходу 40 першого суматора 6. Пристрій для множення функціонує таким чином. Три часовоімпульсні сигнали позитивної полярності подаються на входи 1, 2, 3 пристрою. Сигнали на виходах 13, 27, 26, 25, 24 блока керування 9 позначимо, відповідно, як Y1, Y2, Y3 , Y4, Y5. Генератор 5 формує тактові імпульси, котрі подаються на лічильний вхід 18 лічильника 4 і на тактові входи 19, 17, 20, відповідно, суматорів 6, 7, 8. Припустимо, що під час існування найкоротшого часовоімпульсного сигналу генератор 5 сформував N1 тактових імпульсів, під час існування середнього за тривалістю сигналу - імпульсів, а під час існування найдовшого – N3 імпульсів. Таким чином, 0£N1£N2£N3. Кількість тактових імпульсів, котрі були сформовані генератором 5 з початку виконання операції множення, позначимо як (i³0). Внутрішній зміст лічильника 4 після впливу на нього іго тактового імпульсу позначимо як С і. Внутрішні 2 37026 змісти накопичуючих суматорів 6, 7, 8 після впливу на них і-го тактового імпульсу позначимо, відповідно, як S1, S2, S 3. Початковий стан пристрою описується виразом: C0=S10=S20=S30=0. Накопичуючі суматори 6, 7, 8 мають структур у з підвищеними функціональними можливостями. Перший керуючий вхід цих суматорів є стробуючим. Другий виконує функцію вибору числа на першому інформаційному вході суматора як операнд. Третій виконує функцію вибору числа на другому інформаційному вході суматора як операнд. Виконання операції множення здійснюється під керівництвом вихідних сигналів схеми керування 9 Y1, Y2, Y3 , Y4, Y5, правила формування котрих подані у таблиці. Таблиця і 0£і£N1 N1£i£N2 N2£i£N3 N3
