Спосіб збирання нафти та нафтопродуктів з-під льодового покрову рік

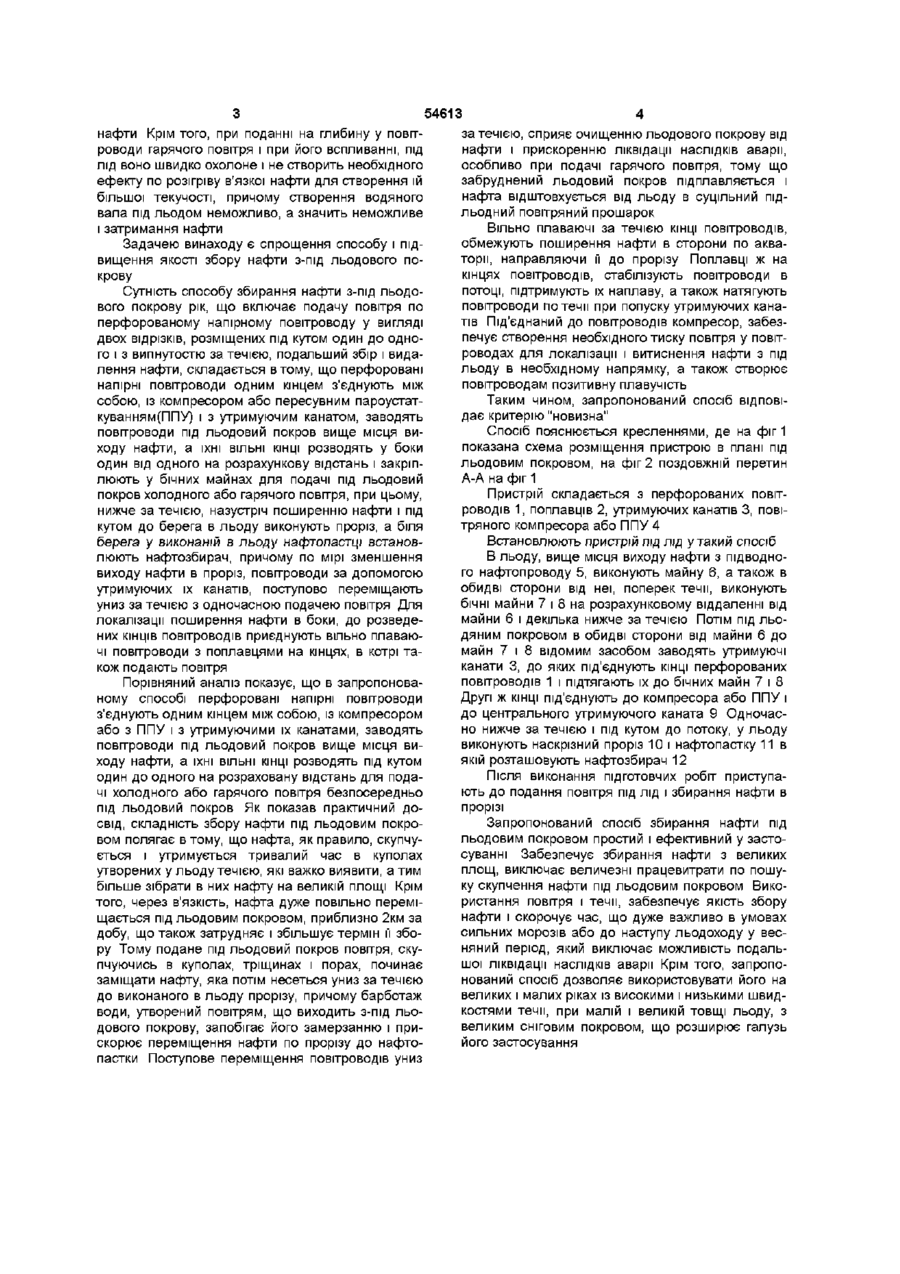

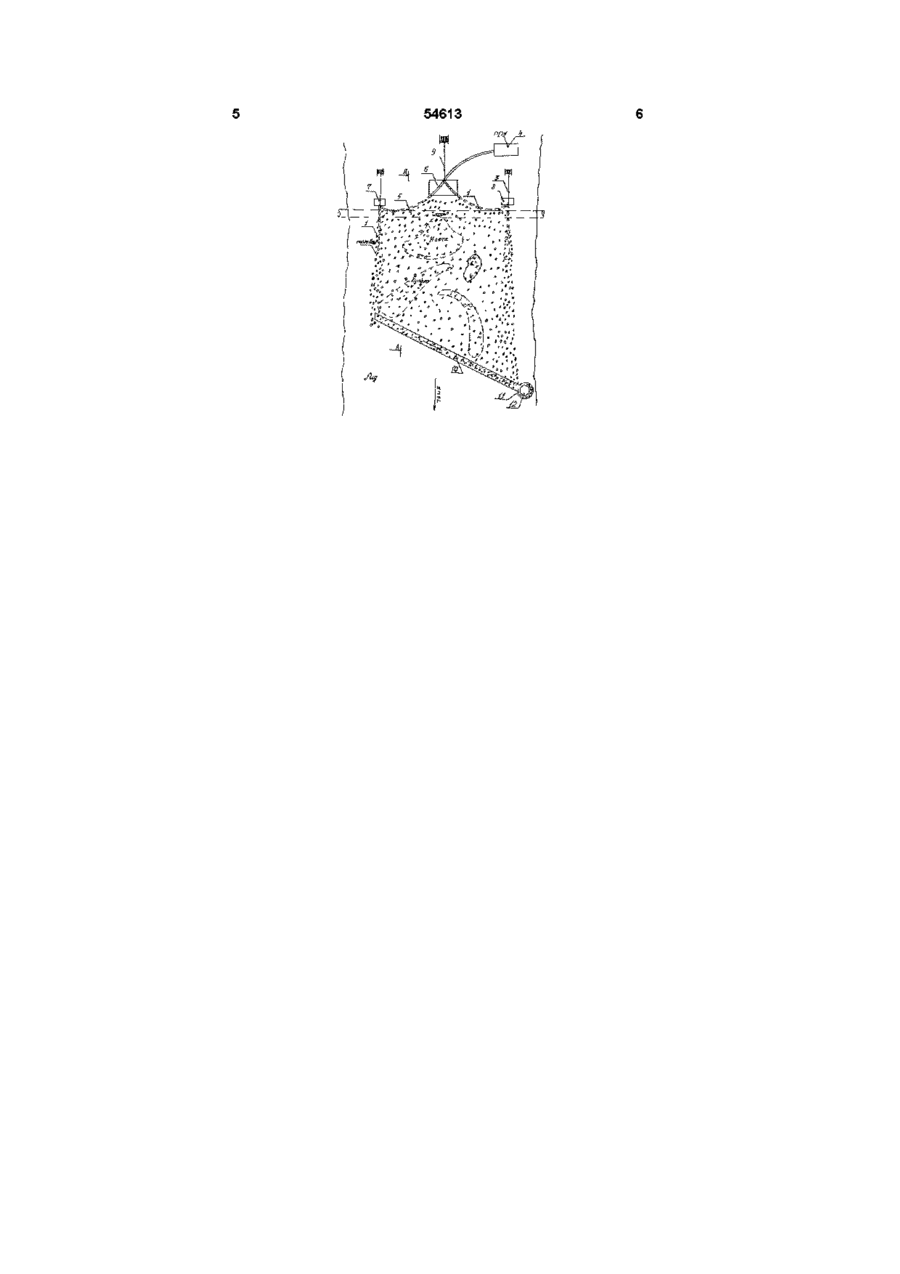

1 Спосіб збирання нафти та нафтопродуктів з-під льодового покрову, що включає подачу повітря по перфорованих напірних повітроводах у вигляді двох відрізків, розміщених під кутом один до одного і випнутих за течією, подальший збір і видалення нафти, який відрізняється тим, що перфоровані напірні повітроводи, що сполучені одним кінцем між собою, з компресором і утримуючим канатом, заводять через центральну май ну під льодовий покров вище місця виходу нафти з підводного нафтопроводу, а ВІЛЬНІ КІНЦІ розводять в сторони на розрахункову відстань один від одного й утримують канатами крізь бокові майни з наступною подачею у повітроводи гарячого або холодного повітря, при цьому нижче за течією, назустріч поширенню нафти і під кутом до берега у льоду виконують проріз з нафтопасткою на КІНЦІ, В яку встановлюють нафтозбірний пристрій, причому у міру зменшення виходу нафти в проріз, перфоровані напірні повітроводи поступово переміщають вниз за течією з одночасною подачею в них повітря 2 Спосіб по п 1 , який відрізняється тим, що з метою зменшення поширення нафти і нафтопродуктів в сторони по течи, до розведених КІНЦІВ перфорованих напірних повітроводів, утримуваних канатами, приєднують вільно плаваючі повітроводи з поплавцями на кінцях, в котрі також подають повітря О Винахід відноситься до способів локалізації та збирання нафти і нафтопродуктів під льодом, що розлилися в результаті аварій на підводних нафтопродуктопроводах Відомо пристрій для збирання нафти з-під льодового покрову водойми, що включає магнітну шайбу, яка контактує з забірником, з'єднаним із поплавцем, дужку, з'єднану з тросом, причому, стінки забірника виконані перфорованими, а його порожнина заповнена мікро сферами - збірниками, при цьому поплавець виконаний у вигляді знімної накривки, що закриває знизу порожнину забірника, на бічній СТІНЦІ якого закріплена дужка з тросом, а його кінець виведений на поверхню льодового покрову через виконану в ньому майну [патент РФ №2054089, кл Е 02 15/04 1996р ] Недоліком цього пристрою є мала ефективність роботи при зборі "холодної", а значить в'язкої нафти з величезних акваторій, необхідність застосування вантажопід'ємних механізмів для переміщення потужної магнітної шайби, що неможливо на тонкому льоду, необхідність попереднього за чищення льоду від снігу для переміщення і контакту шайби з льодом, малий радіус дії, необхідність частої заміни сорбенту і проблема з його утилізацією, неможливість застосування пристрою в торосах, значний забір води при малій товщині шару розлитої нафти Відомий спосіб очищення поверхні поточних вод від нафтопродуктів і механічних забруднень, що полягає в створенні на водяній поверхні перепони у вигляді водяного вала за допомогою укладання перфорованого напірного повітротока в придонній частині водойми, дугоподібно в плані і випнутостю назустріч потокові або у виді двох відрізків, розміщених назустріч течи і під кутом один до одного [авт св СРСР №1131968, кл Е 02 В 15/04 1984р ] (прототип) Недоліком є те, що придонне розміщення напірного повітротока, який розташовують нижче за течією від ушкодженого нафтопроводу, не створює необхідного впливу на нафту, що зібралася в куполах, тріщинах та порах що утворилися в льоду, в наслідок дії течи, тому що повітря буде розповсюджуватися вниз за течією за зоною поширення СО (О Ю 54613 за течією, сприяє очищенню льодового покрову від нафти і прискоренню ліквідації наслідків аварії, особливо при подачі гарячого повітря, тому що забруднений льодовий покров підплавляється і нафта відштовхується від льоду в суцільний підльодний повітряний прошарок Вільно плаваючі за течією КІНЦІ повітроводів, обмежують поширення нафти в сторони по акваторії, направляючи її до прорізу Поплавці ж на кінцях повітроводів, стабілізують повітроводи в потоці, підтримують їх наплаву, а також натягують повітроводи потечи при попуску утримуючих канатів Під'єднаний до повітроводів компресор, забезпечує створення необхідного тиску повітря у повітроводах для локалізації і витиснення нафти з під льоду в необхідному напрямку, а також створює повітроводам позитивну плавучість Таким чином, запропонований спосіб відповідає критерію "новизна" Спосіб пояснюється кресленнями, де на фіг 1 показана схема розміщення пристрою в плані під льодовим покровом, на фіг 2 поздовжній перетин А-А на фіг 1 Пристрій складається з перфорованих повітроводів 1, поплавців 2, утримуючих канатів 3, повітряного компресора або ППУ 4 Встановлюють пристрій під лід у такий спосіб В льоду, вище місця виходу нафти з підводного нафтопроводу 5, виконують майну 6, а також в обидві сторони від неї, поперек течи, виконують бічні майни 7 і 8 на розрахунковому віддаленні від майни 6 і декілька нижче за течією Потім під льодяним покровом в обидві сторони від майни 6 до майн 7 і 8 відомим засобом заводять утримуючі канати 3, до яких під'єднують КІНЦІ перфорованих повітроводів 1 і підтягають їх до бічних майн 7 і 8 Порівняний аналіз показує, що в запропоноваДругі ж КІНЦІ під'єднують до компресора або ППУ і ному способі перфоровані напірні повітроводи до центрального утримуючого каната 9 Одночасз'єднують одним кінцем між собою, із компресором но нижче за течією і під кутом до потоку, у льоду або з ППУ і з утримуючими їх канатами, заводять виконують наскрізний проріз 10 і нафтопастку 11 в повітроводи під льодовий покров вище місця виякій розташовують нафтозбирач 12 ходу нафти, а їхні ВІЛЬНІ КІНЦІ розводять під кутом один до одного на розраховану відстань для подаПісля виконання підготовчих робіт приступачі холодного або гарячого повітря безпосередньо ють до подання повітря під лід і збирання нафти в під льодовий покров Як показав практичний допрорізі свід, складність збору нафти під льодовим покроЗапропонований спосіб збирання нафти під вом полягає в тому, що нафта, як правило, скупчульодовим покровом простий і ефективний у застоється і утримується тривалий час в куполах суванні Забезпечує збирання нафти з великих утворених у льоду течією, які важко виявити, а тим площ, виключає величезні працевитрати по пошубільше зібрати в них нафту на великій площі Крім ку скупчення нафти під льодовим покровом Викотого, через в'язкість, нафта дуже повільно переміристання повітря і течи, забезпечує якість збору щається під льодовим покровом, приблизно 2км за нафти і скорочує час, що дуже важливо в умовах добу, що також затрудняє і збільшує термін її збосильних морозів або до наступу льодоходу у весру Тому подане під льодовий покров повітря, скуняний період, який виключає можливість подальпчуючись в куполах, тріщинах і порах, починає шої ліквідації наслідків аварії Крім того, запропозаміщати нафту, яка потім несеться униз за течією нований спосіб дозволяє використовувати його на до виконаного в льоду прорізу, причому барботаж великих і малих ріках із високими і низькими швидводи, утворений повітрям, що виходить з-під льокостями течи, при малій і великій товщі льоду, з дового покрову, запобігає його замерзанню і привеликим сніговим покровом, що розширює галузь скорює переміщення нафти по прорізу до нафтойого застосування пастки Поступове переміщення повітроводів униз нафти Крім того, при поданні на глибину у повітроводи гарячого повітря і при його вспливанні, під лід воно швидко охолоне і не створить необхідного ефекту по розігріву в'язкої нафти для створення їй більшої текучості, причому створення водяного вала під льодом неможливо, а значить неможливе і затримання нафти Задачею винаходу є спрощення способу і підвищення якості збору нафти з-під льодового покрову Сутність способу збирання нафти з-під льодового покрову рік, що включає подачу повітря по перфорованому напірному повітроводу у вигляді двох відрізків, розміщених під кутом один до одного і з випнутостю за течією, подальший збір і видалення нафти, складається втому, що перфоровані напірні повітроводи одним кінцем з'єднують між собою, із компресором або пересувним пароустаткуванням(ППУ) і з утримуючим канатом, заводять повітроводи під льодовий покров вище місця виходу нафти, а їхні ВІЛЬНІ КІНЦІ розводять у боки один від одного на розрахункову відстань і закріплюють у бічних майнах для подачі під льодовий покров холодного або гарячого повітря, при цьому, нижче за течією, назустріч поширенню нафти і під кутом до берега в льоду виконують проріз, а біля берега у виконаній в льоду нафтопастці встановлюють нафтозбирач, причому по мірі зменшення виходу нафти в проріз, повітроводи за допомогою утримуючих їх канатів, поступово переміщають униз за течією з одночасною подачею повітря Для локалізації поширення нафти в боки, до розведених КІНЦІВ повітроводів приєднують вільно плаваючі повітроводи з поплавцями на кінцях, в котрі також подають повітря 54613
