Z-подібна шпунтова паля з високим моментом опору

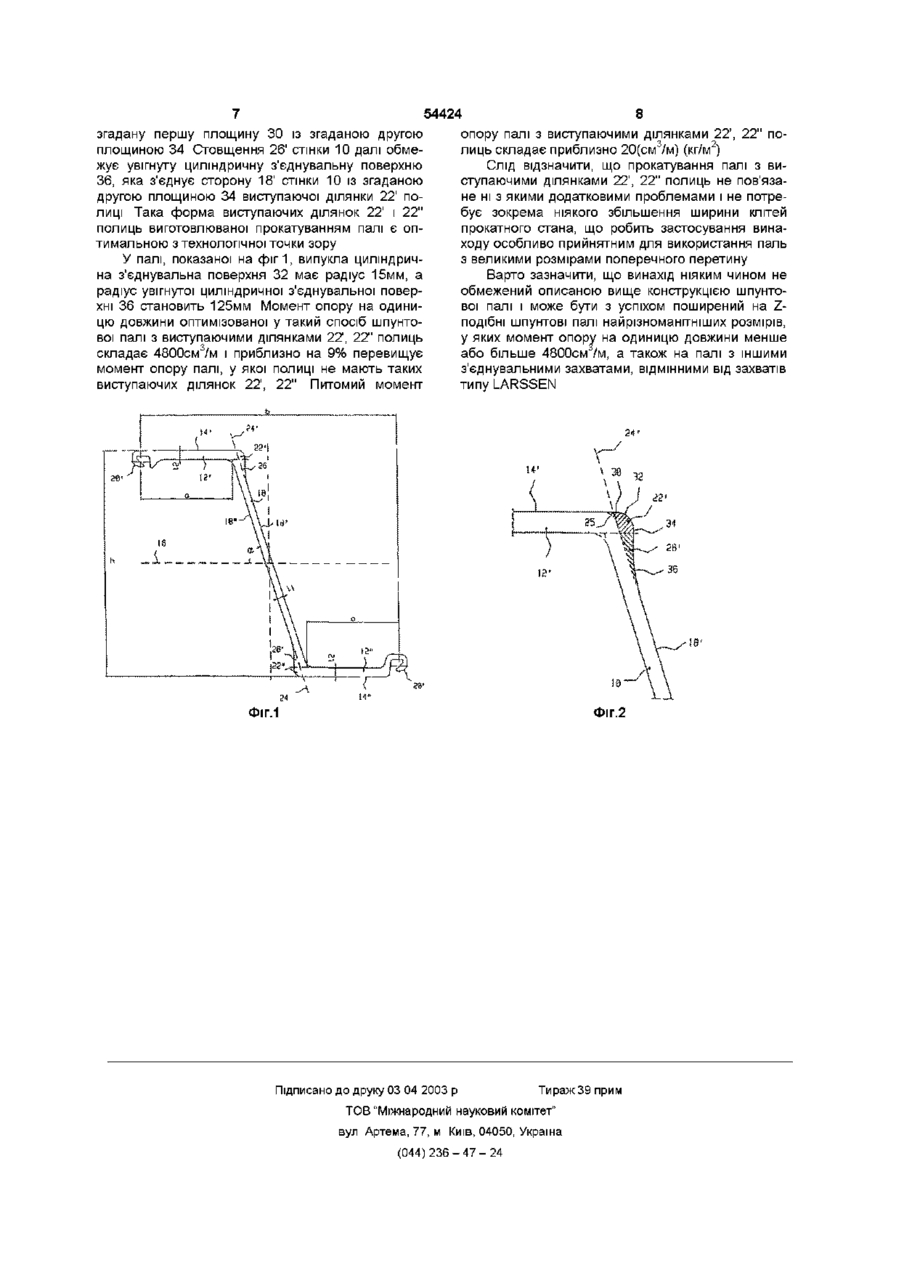

1 Гарячекатана Z-подібна шпунтова паля, що складається з двох полиць із по суті паралельними ЗОВНІШНІМИ сторонами та похилої стінки, сполученої з двома полицями, яка розташована під гострим кутом а 4800см 3 /м, б) питомий момент опору біля 20 (см3/см) (кг/м2) 6 Шпунтова паля за будь-яким з пп 1 - 5, яка відрізняється тим, що вона має наступні параметри а) товщину полиць приблизно від 19 до 20мм, б) ширину полиць > 200мм, в) висоту палі 200мм, висоту палі 4800см3/м, питомий момент опору приблизно 20(см3/м) (кг/м2) Нижче винахід більш докладно пояснюється на прикладі більш прийнятного варіанта виконання запропонованої у винаході шпунтової палі з посиланням на креслення, що додаються, на яких показано на фіг 1 - поперечний перетин запропонованої у винаході палі та на фіг 2 - у збільшеному масштабі місце сполучення полиці палі за фіг 1 із и стінкою Показана на фіг 1 Z-подібна шпунтова паля, як і усі Z-подібні шпунтові палі, має дві полиці 12', 12" з по суті паралельними ЗОВНІШНІМИ сторонами 14', 14" і сполучену з ними похилу стінку 10 Стінка 10 утворює гострий кут а з площиною 16, яка розта шована паралельно ЗОВНІШНІМ сторонам 14', 14" полиць 12', 12" Стінка має меншу порівняно з полицями 12', 12" товщину і обмежена між місцями її сполучення з полицями 12', 12" двома по суті плоскими та паралельними сторонами 18', 18" Кожна з полиць 12', 12" має з'єднувальний захват 20', 20" Як такі захвати використовуються захвати типу LARSSEN, які разом з аналогічними захватами сусідніх паль утворюють у шпунтовій СТІНІ сполучення типу LARSSEN Розміри показаної палі були вирахувані на комп'ютері за спеціальною програмою оптимізацм, що дозволяє при різних обмеженнях, згаданих у вступній частині опису, визначити оптимальні розміри палі з високим моментом опору В результаті таких розрахунків була обрана паля з наступними розмірами висота перетину палі (відстань між ЗОВНІШНІМИ сторонами по лиць) h = 482мм ширина кожної полиці 12', 12" а » 208мм товщина стінки 10 ti = 15мм товщина кожної полиці 12', 12" Ь = 19мм кут нахилу стінки 10 а = 71 ° У шпунтової палі що має такі розміри, момент опору склав 4400см на одиницю довжини стіни, зібраної з таких паль із розташованими паралельно та на однакових відстанях від нейтральної площини вигину стіни ЗОВНІШНІМИ сторонами 14', 14" полиць 12', 12" Питомий момент опору такої шпунтової стіни виявився дещо меншим 20(см3/м) (кг/м2) У винаході було поставлено також завдання подальшого збільшення моменту опору шпунтової палі із зазначеними вище та отриманими в результаті оптимізацм розмірами Це завдання було вирішене за рахунок виконання на кожній з двох полиць 12', 12" палі збільшуючої и протяжність ділянки 22', 22", яка виступає за уявну площину 24', 24", що проходить через плоску зовнішню сторону 18', 18" стінки, розташованої на тій самій стороні, що й зовнішня сторона 14', 14" відповідної полиці З'єднувальна поверхня 25, яка розташована на краю полиці 12' звичайної Z-подібноі палі, показана на фіг 2 пунктирною ЛІНІЄЮ Ця з'єднувальна поверхня 25 виконана закругленою, а зовнішня сторона 14 полиці 12' і зовнішня сторона 18' стінки 10 розташовані до неї за дотичною Показана на фіг 2 стінка 10 сполучена з виступаючою ділянкою 22' полиці місцевим стовщенням 26' стінки 10, що дозволяє уникнути утворення увігнутого кута між виступом 22' полиці і стінкою 10 Стовщення 26' стінки 10 дещо знижує питомий момент опору палі, проте воно полегшує процес прокатування палі та усуває деформації виступаючої ділянки 22' полиці під час забивання палі Наявність такого стовщення сприяє кращій передачі анкерних зусиль від полиць 12', 12" до стінки Юта від стінки до полиць На фіг 2 показано, що виступна ділянка 22' полиці обмежена першою площиною ЗО, яка є продовженням плоскої сторони 14' полиці 12', другою площиною 34, яка по суті є перпендикулярною згаданій першій площині ЗО, та випуклою циліндричною з'єднувальною поверхнею 32, яка з'єднує згадану першу площину ЗО із згаданою другою площиною 34 Стовщення 26' стінки 10 далі обмежує увігнуту циліндричну з'єднувальну поверхню 36, яка з'єднує сторону 18' стінки 10 із згаданою другою площиною 34 виступаючої ділянки 22' полиці Така форма виступаючих ділянок 22' і 22" полиць виготовлюваної прокатуванням палі є оптимальною з технологічної точки зору У палі, показаної на фіг1, випукла циліндрична з'єднувальна поверхня 32 має радіус 15мм, а радіус увігнутої циліндричної з'єднувальної поверхні 36 становить 125мм Момент опору на одиницю довжини оптимізованої у такий спосіб шпунтової палі з виступаючими ділянками 22', 22" полиць складає 4800см3/м і приблизно на 9% перевищує момент опору палі, у якої полиці не мають таких виступаючих ділянок 22', 22" Питомий момент 54424 8 опору палі з виступаючими ділянками 22', 22" полиць складає приблизно 20(см3/м) (кг/м2) Слід відзначити, що прокатування палі з виступаючими ділянками 22', 22" полиць не пов'язане ні з якими додатковими проблемами і не потребує зокрема ніякого збільшення ширини клітей прокатного стана, що робить застосування винаходу особливо прийнятним для використання паль з великими розмірами поперечного перетину Варто зазначити, що винахід ніяким чином не обмежений описаною вище конструкцією шпунтової палі і може бути з успіхом поширений на Zподібні шпунтові палі найрізноманітніших розмірів, у яких момент опору на одиницю довжини менше або більше 4800см /м, а також на палі з іншими з'єднувальними захватами, ВІДМІННИМИ ВІД захватів типу LARSSEN ФіГ.1 Фіг.2 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
