Спосіб визначення взаємного зміщення точок прикладання сил до зразка на позацентрове розтягання

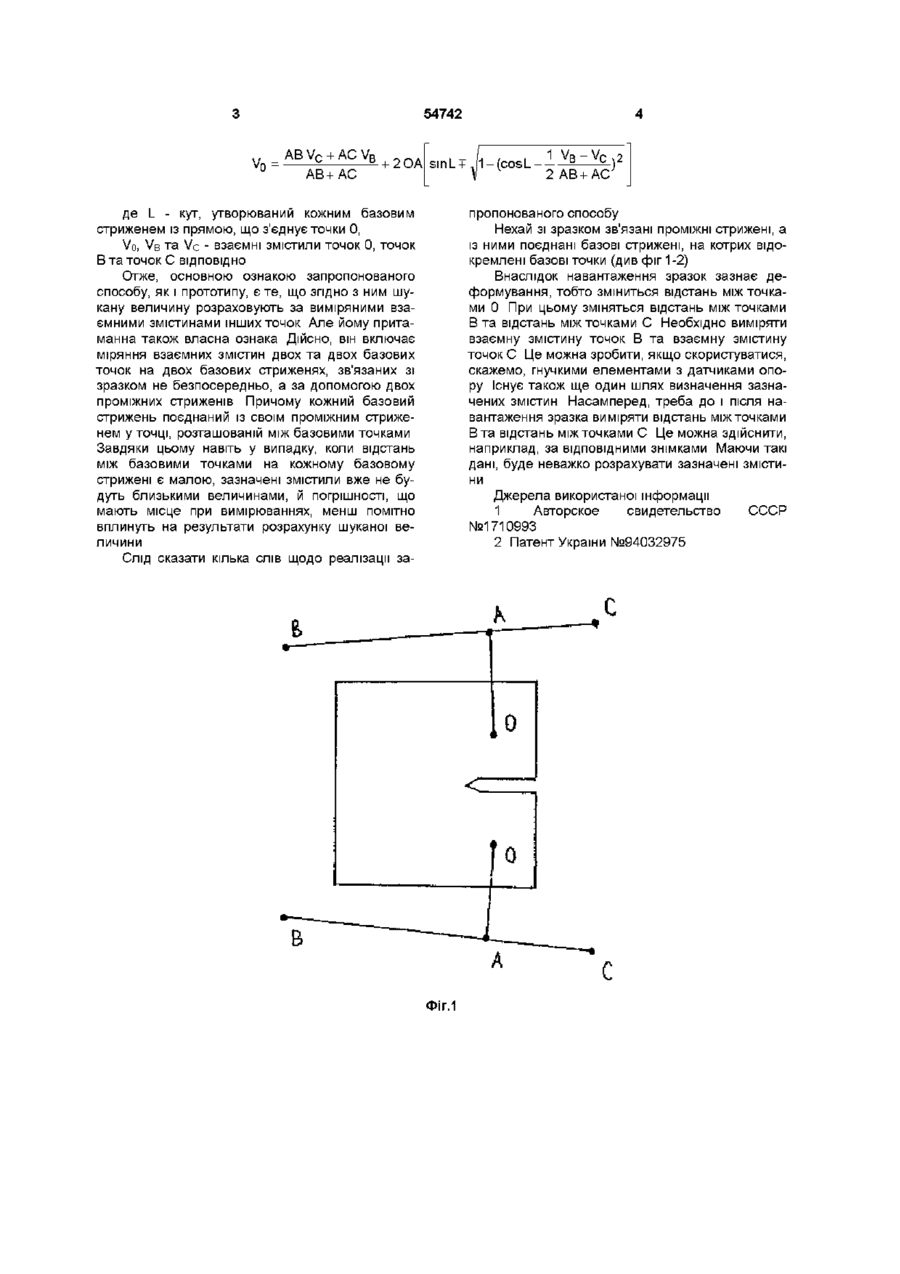

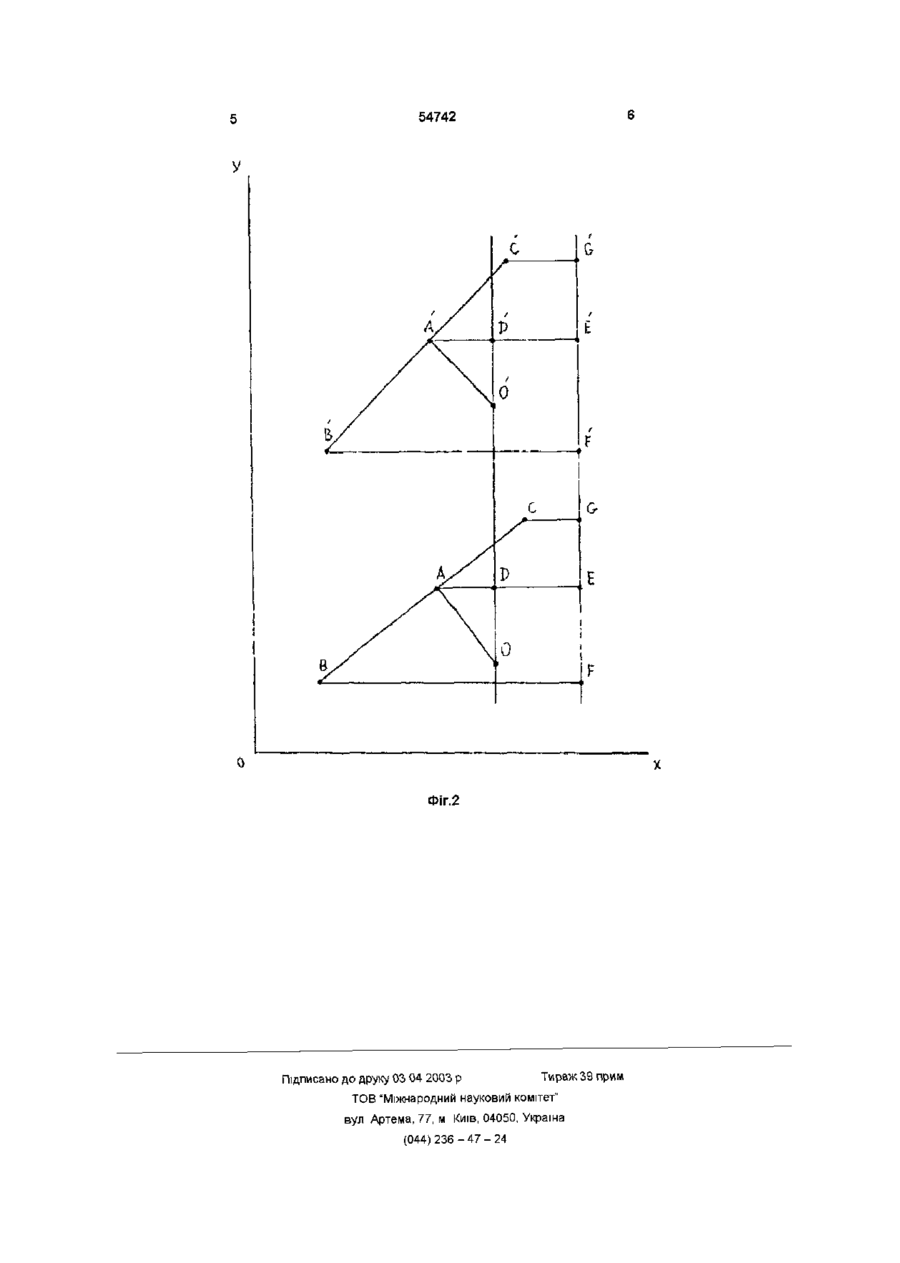

Спосіб визначення взаємного зміщення точок прикладання сил до зразка на позацентрове розтягання, який полягає втому, що шукану величину розраховують за виміряними взаємними зміщеннями інших точок, який відрізняється тим, що вимірюють взаємне зміщення двох та двох базових точок (точок В та точок С) на двох базових стрижнях, кожний з яких під прямим кутом поєднаний (у точці А, розташованій між точкою В та точ Винахід належить до області механіки руйнування і може бути використаний при знаходженні J-штегралу ВІДОМІ два способи визначення взаємної змістили точок прикладання сил до зразка на позацентрове розтягання [1, 2], які полягають втому, що шукану величину розраховують за виміряними взаємними змістинами інших точок Перший відомий спосіб передбачає міряння взаємних змістин двох та двох базових точок на двох зв'язаних зі зразком базових стриженях, кожний з котрих проходить через свою точку прикладання сили і перпендикулярний до прямої, що з'єднує точки прикладання сил Зауважимо, що відстань між аналогічними базовими точками може виявитися великого 3 огляду на це міряння зазначених змістин може спричинити значні метрологічні труднощі Далі, у випадку, коли відстань між базовими точками на кожному базовому стрижені є малою, зазначені змістили будуть близькими величинами, й погрішності, що супроводжують вимірювання, помітно вплинуть на результати розрахунку шуканої величини Другий відомий спосіб передбачає міряння взаємних змістин двох та двох базових точок на двох зв'язаних зі зразком базових стриженях, кою С) із своїм проміжним стрижнем, котрий зв'язаний зі зразком і проходить через свою точку прикладання сили (точку 0), а потім застосовують формулу w VQ = A B V . + ACVR 2 0А АВ+АС - м і 1 VB - V c sma + , 1 - cosa - 2 AB+AC — де a - кут, утворюваний кожним базовим стрижнем із прямою, що з'єднує точки 0, Vo, VB та Vc взаємні зміщення точок 0, точок В та точок С ВІДПОВІДНО кожний з котрих віддалений на деяку відстань од своєї точки прикладання сили і утворює деякий кут із прямою, що з'єднує точки прикладання сил Підкреслимо, що у випадку, коли відстань між базовими точками на кожному базовому стрижені є малою, цей спосіб спроможний дати лише наближену значиму шуканої величини За розміщенням базових стрижені в відносно точок прикладання сил і прямої, що з'єднує ці точки, запропонований спосіб є більш близьким до другого відомого способу 3 цієї причини останній обраний в якості прототипу В основу винаходу поставлена задача підвищення точності визначення взаємної змістили точок прикладання сил до зразка на позацентрове розтягання Ця задача розв'язується тим, що вимірюють взаємні змістили двох та двох базових точок (точок В та точок С ) на двох базових стриженях, кожний з котрих під прямим кутом поєднаний (у точці А, розташованій між точкою в та точкою с) із своїм проміжним стриженем, котрий зв'язаний зі зразком і проходить через свою точку прикладання сили (точку О), а потім застосовують формулу ю 54742 Vn = AB Vc + AC VB AB+AC ) 2 0A s m L + J 1 - ( C O S L - 11 2 AB+AC 2 V C де L - кут, утворюваний кожним базовим стриженем із прямою, що з'єднує точки 0, Vo, VB та Vc - взаємні змістили точок 0, точок 2 пропонованого способу Нехай зі зразком зв'язані проміжні стрижені, а із ними поєднані базові стрижені, на котрих відокремлені базові точки (див фіг 1-2) Внаслідок навантаження зразок зазнає деформування, тобто зміниться відстань між точками 0 При цьому зміняться відстань між точками В та відстань між точками С Необхідно виміряти взаємну змістину точок В та взаємну змістину точок С Це можна зробити, якщо скористуватися, скажемо, гнучкими елементами з датчиками опору Існує також ще один шлях визначення зазначених змістин Насамперед, треба до і після навантаження зразка виміряти відстань між точками В та відстань між точками С Це можна здійснити, наприклад, за ВІДПОВІДНИМИ знімками Маючи такі дані, буде неважко розрахувати зазначені змістини В та точок С ВІДПОВІДНО Отже, основною ознакою запропонованого способу, як і прототипу, є те, що згідно з ним шукану величину розраховують за виміряними взаємними змістинами інших точок Але йому притаманна також власна ознака Дійсно, він включає міряння взаємних змістин двох та двох базових точок на двох базових стриженях, зв'язаних зі зразком не безпосередньо, а за допомогою двох проміжних стриженів Причому кожний базовий стрижень поєднаний із своїм проміжним стриженем у точці, розташованій між базовими точками Завдяки цьому навіть у випадку, коли відстань між базовими точками на кожному базовому стрижені є малою, зазначені змістили вже не будуть близькими величинами, й погрішності, що мають місце при вимірюваннях, менш помітно вплинуть на результати розрахунку шуканої величини Джерела використаної інформації 1 Авторское свидетельство №1710993 2 Патент України №94032975 Слід сказати кілька слів щодо реалізації за В ФІГ.1 СССР 54742 Фіг.2 Підписано до друку 03 04 2003 р Тираж 39 приг ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
