Індикатор для визначення координат точок акупунктури

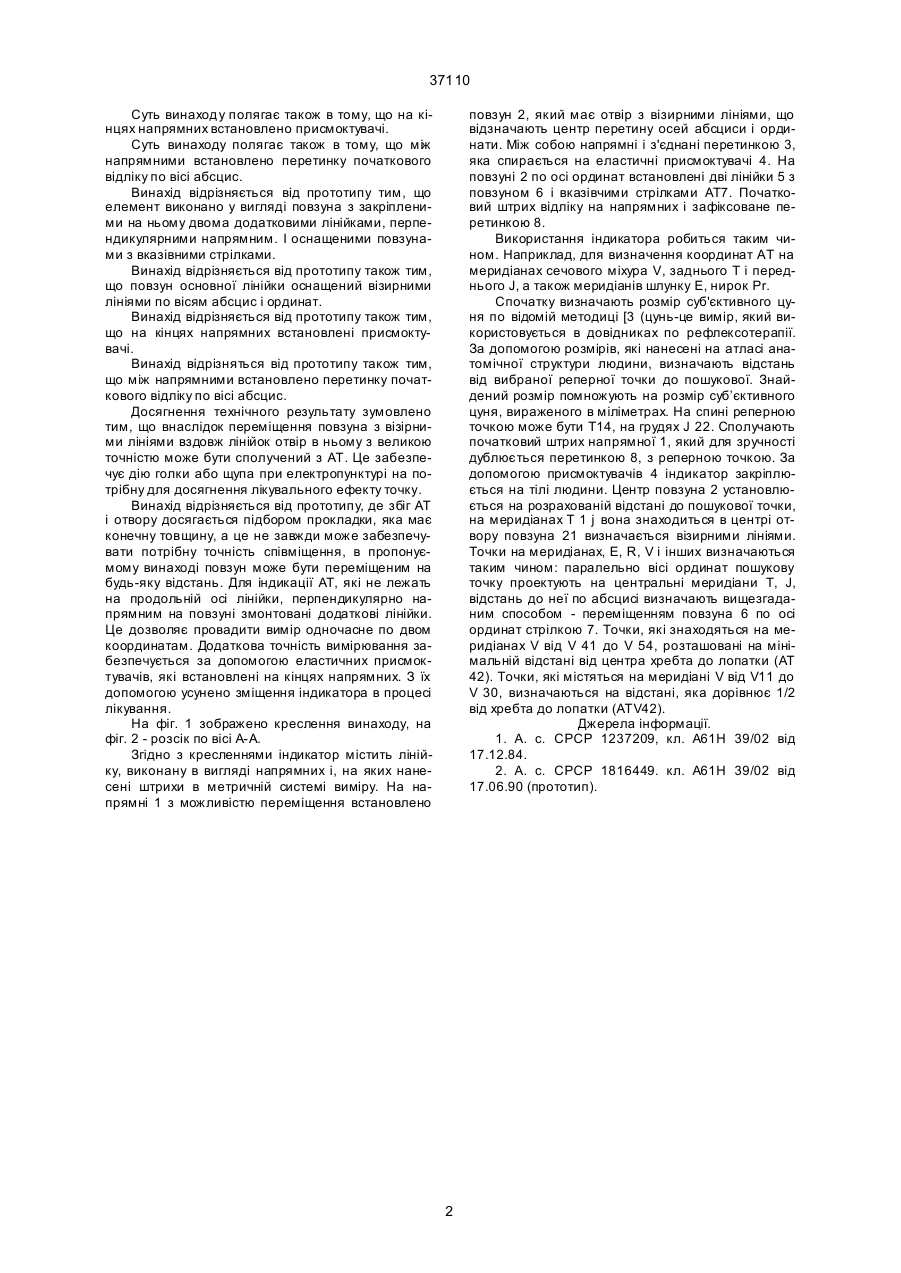

1. Індикатор для визначення координат точок акупунктури, що містить лінійку у вигляді двох паралельних напрямних, розташованих з зазором, і елемент, який встановлено з можливістю пересування по лінійці і оснащений отвором, співпадаючим з віссю лінійки, який відрізняється тим, що 37110 Суть винаходу полягає також в тому, що на кінцях напрямних встановлено присмоктувачі. Суть винаходу полягає також в тому, що між напрямними встановлено перетинку початкового відліку по вісі абсцис. Винахід відрізняється від прототипу тим, що елемент виконано у вигляді повзуна з закріпленими на ньому двома додатковими лінійками, перпендикулярними напрямним. І оснащеними повзунами з вказівними стрілками. Винахід відрізняється від прототипу також тим, що повзун основної лінійки оснащений візирними лініями по вісям абсцис і ординат. Винахід відрізняється від прототипу також тим, що на кінцях напрямних встановлені присмоктувачі. Винахід відрізняться від прототипу також тим, що між напрямними встановлено перетинку початкового відліку по вісі абсцис. Досягнення технічного результату зумовлено тим, що внаслідок переміщення повзуна з візірними лініями вздовж лінійок отвір в ньому з великою точністю може бути сполучений з AT. Це забезпечує дію голки або щупа при електропунктурі на потрібну для досягнення лікувального ефекту точку. Винахід відрізняється від прототипу, де збіг AT і отвору досягається підбором прокладки, яка має конечну товщину, а це не завжди може забезпечувати потрібну точність співміщення, в пропонуємому винаході повзун може бути переміщеним на будь-яку відстань. Для індикації AT, які не лежать на продольній осі лінійки, перпендикулярно напрямним на повзуні змонтовані додаткові лінійки. Це дозволяє провадити вимір одночасне по двом координатам. Додаткова точність вимірювання забезпечується за допомогою еластичних присмоктувачів, які встановлені на кінцях напрямних. З їх допомогою усунено зміщення індикатора в процесі лікування. На фіг. 1 зображено креслення винаходу, на фіг. 2 - розсік по вісі А-А. Згідно з кресленнями індикатор містить лінійку, виконану в вигляді напрямних і, на яких нанесені штрихи в метричній системі виміру. На напрямні 1 з можливістю переміщення встановлено повзун 2, який має отвір з візирними лініями, що відзначають центр перетину осей абсциси і ординати. Між собою напрямні і з'єднані перетинкою 3, яка спирається на еластичні присмоктувачі 4. На повзуні 2 по осі ординат встановлені дві лінійки 5 з повзуном 6 і вказівчими стрілками AT7. Початковий штрих відліку на напрямних і зафіксоване перетинкою 8. Використання індикатора робиться таким чином. Наприклад, для визначення координат AT на меридіанах сечового міхура V, заднього Т і переднього J, а також меридіанів шлунку Е, нирок Рr. Спочатку визначають розмір суб'єктивного цуня по відомій методиці [3 (цунь-це вимір, який використовується в довідниках по рефлексотерапії. За допомогою розмірів, які нанесені на атласі анатомічної структури людини, визначають відстань від вибраної реперної точки до пошукової. Знайдений розмір помножують на розмір суб’єктивного цуня, вираженого в міліметрах. На спині реперною точкою може бути Т14, на грудях J 22. Сполучають початковий штрих напрямної 1, який для зручності дублюється перетинкою 8, з реперною точкою. За допомогою присмоктувачів 4 індикатор закріплюється на тілі людини. Центр повзуна 2 установлюється на розрахованій відстані до пошукової точки, на меридіанах Т 1 j вона знаходиться в центрі отвору повзуна 21 визначається візирними лініями. Точки на меридіанах, Е, R, V і інших визначаються таким чином: паралельно вісі ординат пошукову точку проектують на центральні меридіани Т, J, відстань до неї по абсцисі визначають вищезгаданим способом - переміщенням повзуна 6 по осі ординат стрілкою 7. Точки, які знаходяться на меридіанах V від V 41 до V 54, розташовані на мінімальній відстані від центра хребта до лопатки (AT 42). Точки, які містяться на меридіані V від V11 до V 30, визначаються на відстані, яка дорівнює 1/2 від хребта до лопатки (ATV42). Джерела інформації. 1. А. с. СPCP 1237209, кл. А61Н 39/02 від 17.12.84. 2. А. с. СPСP 1816449. кл. А61Н 39/02 від 17.06.90 (прототип). 2 37110 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
