Спосіб визначення місцеположення точок акупунктури

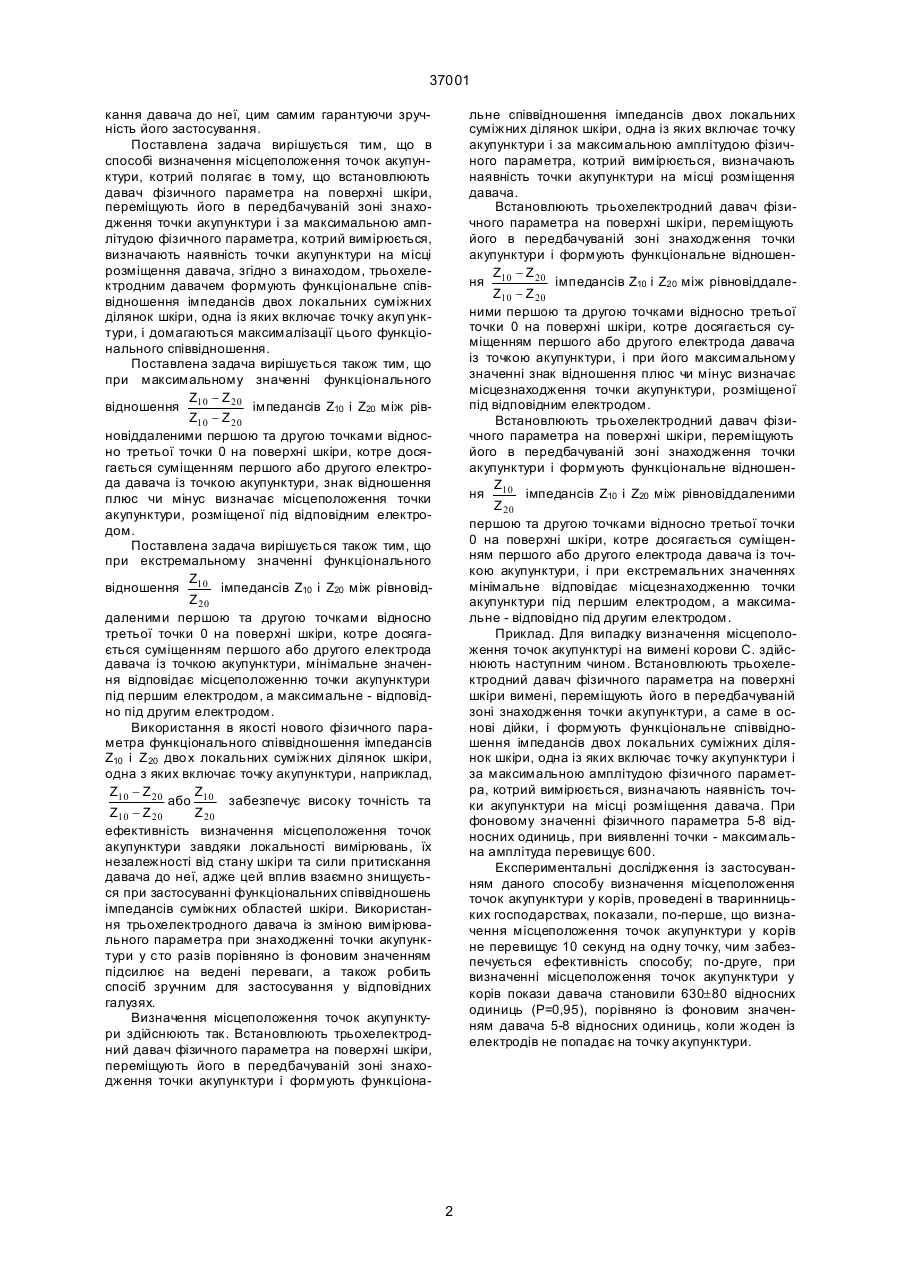

1. Спосіб визначення місцеположення точок акупунктури, який полягає в тому, що встановлюють давач фізичного параметра на поверхні шкіри, переміщують його в передбачуваній зоні знаходження точки акупунктури і за максимальною амплітудою фізичного параметра, який вимірюють, визначають наявність точки акупунктури на місці розміщення давача, який відрізняється тим, що трьохелектродним давачем формують функціональне співвідношення імпедансів двох локальних суміжних ділянок шкіри, одна з яких включає точку акупунктури, і домагаються максималізації цього функціонального співвідношення. 2. Спосіб за п. 1, який відрізняється тим, що при максимальному значенні функціонального відно 37001 кання давача до неї, цим самим гарантуючи зручність його застосування. Поставлена задача вирішується тим, що в способі визначення місцеположення точок акупунктури, котрий полягає в тому, що встановлюють давач фізичного параметра на поверхні шкіри, переміщують його в передбачуваній зоні знаходження точки акупунктури і за максимальною амплітудою фізичного параметра, котрий вимірюється, визначають наявність точки акупунктури на місці розміщення давача, згідно з винаходом, трьохелектродним давачем формують функціональне співвідношення імпедансів двох локальних суміжних ділянок шкіри, одна із яких включає точку акуп унктури, і домагаються максималізації цього функціонального співвідношення. Поставлена задача вирішується також тим, що при максимальному значенні функціонального Z - Z 20 відношення 10 імпедансів Z10 і Z20 між рівZ10 - Z 20 новіддаленими першою та другою точками відносно третьої точки 0 на поверхні шкіри, котре досягається суміщенням першого або другого електрода давача із точкою акупунктури, знак відношення плюс чи мінус визначає місцеположення точки акупунктури, розміщеної під відповідним електродом. Поставлена задача вирішується також тим, що при екстремальному значенні функціонального Z відношення 10 імпедансів Z10 і Z20 між рівновідZ 20 даленими першою та другою точками відносно третьої точки 0 на поверхні шкіри, котре досягається суміщенням першого або другого електрода давача із точкою акупунктури, мінімальне значення відповідає місцеположенню точки акупунктури під першим електродом, а максимальне - відповідно під другим електродом. Використання в якості нового фізичного параметра функціонального співвідношення імпедансів Z10 і Z 20 дво х локальних суміжних ділянок шкіри, одна з яких включає точку акупунктури, наприклад, Z10 - Z 20 Z або 10 забезпечує високу точність та Z10 - Z 20 Z 20 ефективність визначення місцеположення точок акупунктури завдяки локальності вимірювань, їх незалежності від стану шкіри та сили притискання давача до неї, адже цей вплив взаємно знищується при застосуванні функціональних співвідношень імпедансів суміжних областей шкіри. Використання трьохелектродного давача із зміною вимірювального параметра при знаходженні точки акупунктури у сто разів порівняно із фоновим значенням підсилює на ведені переваги, а також робить спосіб зручним для застосування у відповідних галузях. Визначення місцеположення точок акупунктури здійснюють так. Встановлюють трьохелектродний давач фізичного параметра на поверхні шкіри, переміщують його в передбачуваній зоні знаходження точки акупунктури і формують функціона льне співвідношення імпедансів двох локальних суміжних ділянок шкіри, одна із яких включає точку акупунктури і за максимальною амплітудою фізичного параметра, котрий вимірюється, визначають наявність точки акупунктури на місці розміщення давача. Встановлюють трьохелектродний давач фізичного параметра на поверхні шкіри, переміщують його в передбачуваній зоні знаходження точки акупунктури і формують функціональне відношенZ - Z 20 ня 10 імпедансів Z10 і Z20 між рівновіддалеZ10 - Z 20 ними першою та другою точками відносно третьої точки 0 на поверхні шкіри, котре досягається суміщенням першого або другого електрода давача із точкою акупунктури, і при його максимальному значенні знак відношення плюс чи мінус визначає місцезнаходження точки акупунктури, розміщеної під відповідним електродом. Встановлюють трьохелектродний давач фізичного параметра на поверхні шкіри, переміщують його в передбачуваній зоні знаходження точки акупунктури і формують функціональне відношенZ ня 10 імпедансів Z10 і Z20 між рівновіддаленими Z 20 першою та другою точками відносно третьої точки 0 на поверхні шкіри, котре досягається суміщенням першого або другого електрода давача із точкою акупунктури, і при екстремальних значеннях мінімальне відповідає місцезнаходженню точки акупунктури під першим електродом, а максимальне - відповідно під другим електродом. Приклад. Для випадку визначення місцеположення точок акупунктурі на вимені корови С. здійснюють наступним чином. Встановлюють трьохелектродний давач фізичного параметра на поверхні шкіри вимені, переміщують його в передбачуваній зоні знаходження точки акупунктури, а саме в основі дійки, і формують функціональне співвідношення імпедансів двох локальних суміжних ділянок шкіри, одна із яких включає точку акупунктури і за максимальною амплітудою фізичного параметра, котрий вимірюється, визначають наявність точки акупунктури на місці розміщення давача. При фоновому значенні фізичного параметра 5-8 відносних одиниць, при виявленні точки - максимальна амплітуда перевищує 600. Експериментальні дослідження із застосуванням даного способу визначення місцеположення точок акупунктури у корів, проведені в тваринницьких господарствах, показали, по-перше, що визначення місцеположення точок акупунктури у корів не перевищує 10 секунд на одну точку, чим забезпечується ефективність способу; по-друге, при визначенні місцеположення точок акупунктури у корів покази давача становили 630±80 відносних одиниць (Р=0,95), порівняно із фоновим значенням давача 5-8 відносних одиниць, коли жоден із електродів не попадає на точку акупунктури. 2 37001 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
