Штанговий насос двобічної дії

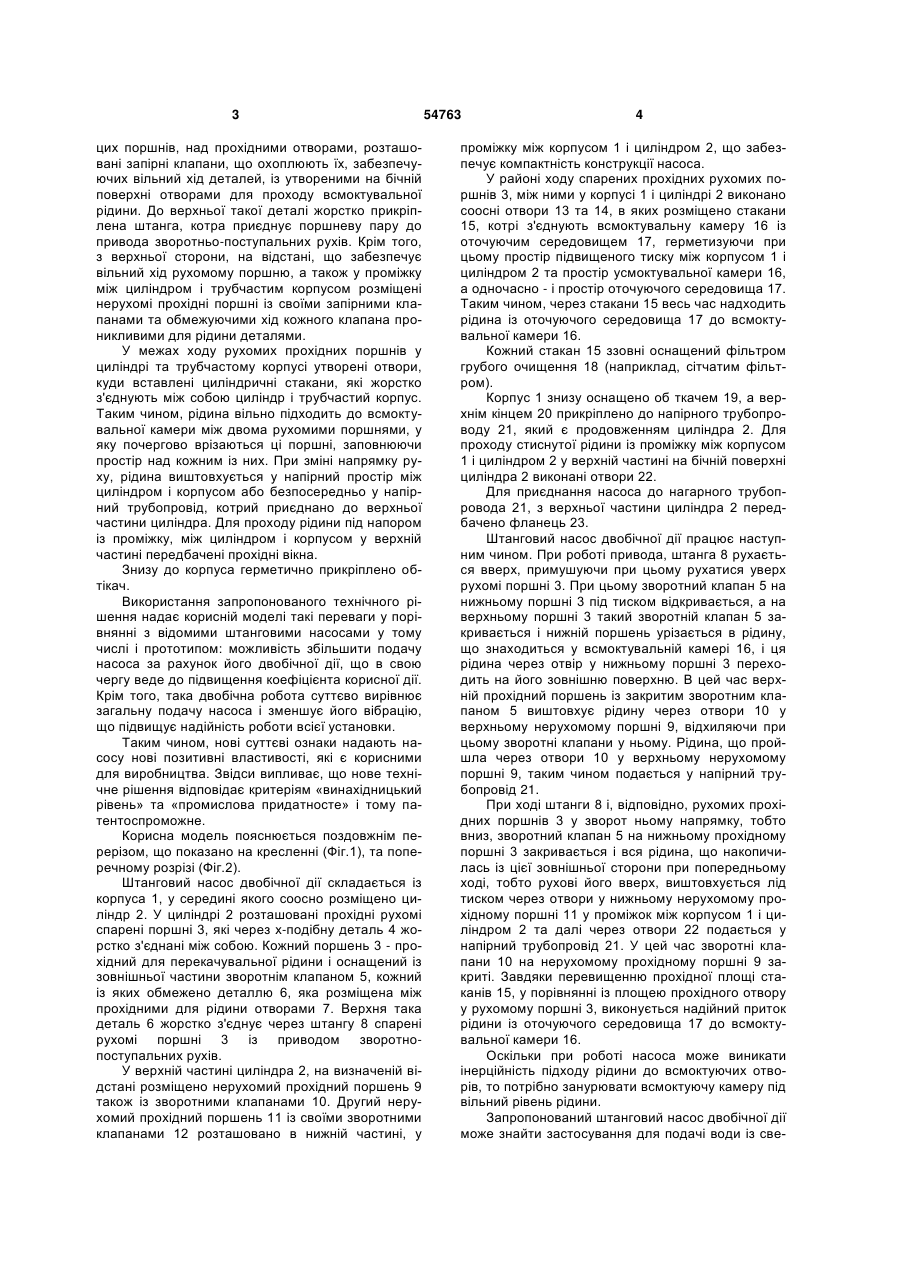

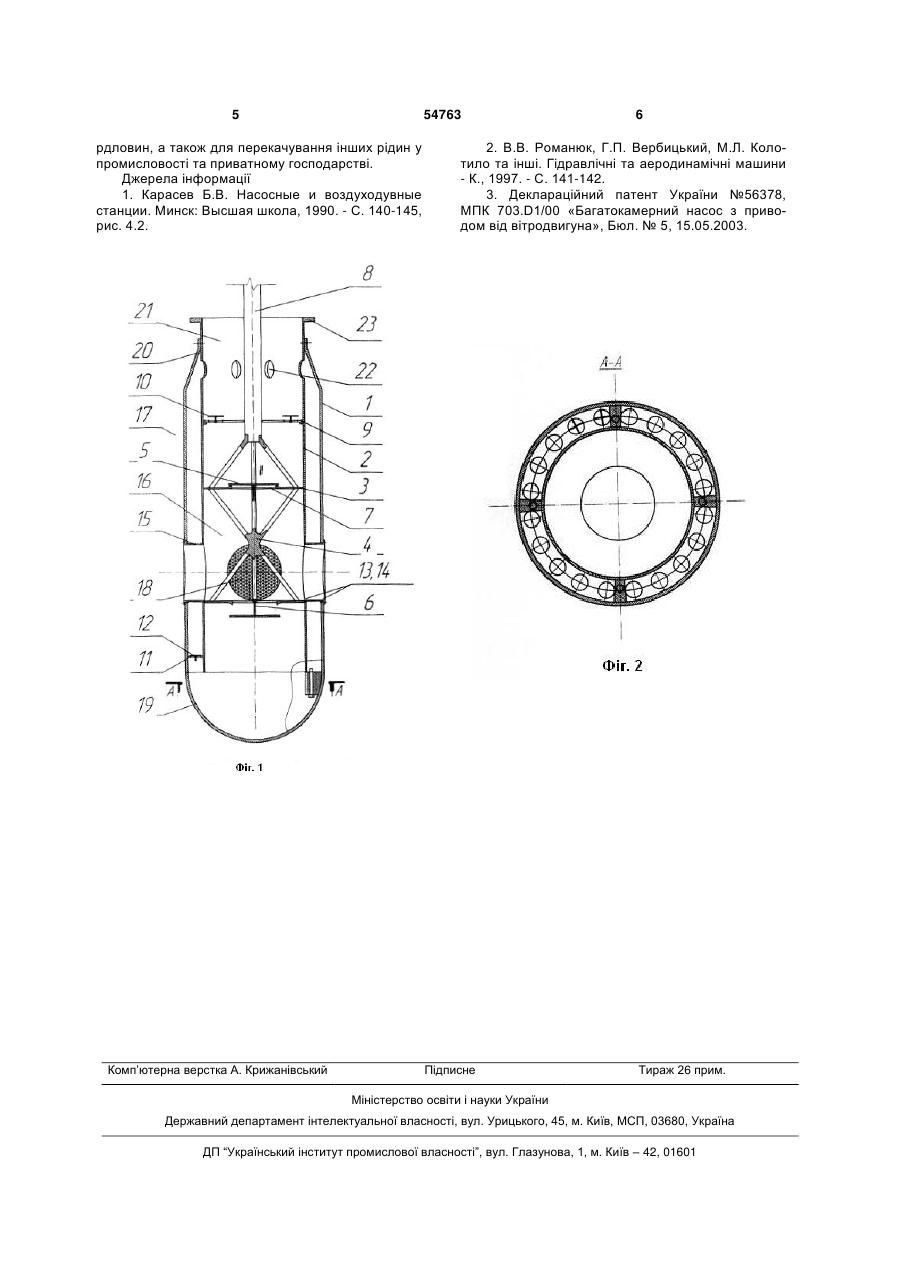

1. Штанговий насос двобічної дії, що включає корпус, циліндр, в якому розміщено рухомі та нерухомі прохідні поршні із зворотними клапанами, штангу, котра з'єднує рухомі поршні із приводом зворотно-поступальних рухів, усмоктувальну камеру і напірний трубопровід, який відрізняється тим, що прохідні рухомі поршні жорстко з'єднані через х-подібну деталь між собою, на зовнішніх поверхнях яких розташовані зворотні клапани, рух яких обмежено передбаченими деталями, проникними для рідини деталями, причому до верхньої з U 1 3 цих поршнів, над прохідними отворами, розташовані запірні клапани, що охоплюють їх, забезпечуючих вільний хід деталей, із утвореними на бічній поверхні отворами для проходу всмоктувальної рідини. До верхньої такої деталі жорстко прикріплена штанга, котра приєднує поршневу пару до привода зворотньо-поступальних рухів. Крім того, з верхньої сторони, на відстані, що забезпечує вільний хід рухомому поршню, а також у проміжку між циліндром і трубчастим корпусом розміщені нерухомі прохідні поршні із своїми запірними клапанами та обмежуючими хід кожного клапана проникливими для рідини деталями. У межах ходу рухомих прохідних поршнів у циліндрі та трубчастому корпусі утворені отвори, куди вставлені циліндричні стакани, які жорстко з'єднують між собою циліндр і трубчастий корпус. Таким чином, рідина вільно підходить до всмоктувальної камери між двома рухомими поршнями, у яку почергово врізаються ці поршні, заповнюючи простір над кожним із них. При зміні напрямку руху, рідина виштовхується у напірний простір між циліндром і корпусом або безпосередньо у напірний трубопровід, котрий приєднано до верхньої частини циліндра. Для проходу рідини під напором із проміжку, між циліндром і корпусом у верхній частині передбачені прохідні вікна. Знизу до корпуса герметично прикріплено обтікач. Використання запропонованого технічного рішення надає корисній моделі такі переваги у порівнянні з відомими штанговими насосами у тому числі і прототипом: можливість збільшити подачу насоса за рахунок його двобічної дії, що в свою чергу веде до підвищення коефіцієнта корисної дії. Крім того, така двобічна робота суттєво вирівнює загальну подачу насоса і зменшує його вібрацію, що підвищує надійність роботи всієї установки. Таким чином, нові суттєві ознаки надають насосу нові позитивні властивості, які є корисними для виробництва. Звідси випливає, що нове технічне рішення відповідає критеріям «винахідницький рівень» та «промислова придатносте» і тому патентоспроможне. Корисна модель пояснюється поздовжнім перерізом, що показано на кресленні (Фіг.1), та поперечному розрізі (Фіг.2). Штанговий насос двобічної дії складається із корпуса 1, у середині якого соосно розміщено циліндр 2. У циліндрі 2 розташовані прохідні рухомі спарені поршні 3, які через х-подібну деталь 4 жорстко з'єднані між собою. Кожний поршень 3 - прохідний для перекачувальної рідини і оснащений із зовнішньої частини зворотнім клапаном 5, кожний із яких обмежено деталлю 6, яка розміщена між прохідними для рідини отворами 7. Верхня така деталь 6 жорстко з'єднує через штангу 8 спарені рухомі поршні 3 із приводом зворотнопоступальних рухів. У верхній частині циліндра 2, на визначеній відстані розміщено нерухомий прохідний поршень 9 також із зворотними клапанами 10. Другий нерухомий прохідний поршень 11 із своїми зворотними клапанами 12 розташовано в нижній частині, у 54763 4 проміжку між корпусом 1 і циліндром 2, що забезпечує компактність конструкції насоса. У районі ходу спарених прохідних рухомих поршнів 3, між ними у корпусі 1 і циліндрі 2 виконано соосні отвори 13 та 14, в яких розміщено стакани 15, котрі з'єднують всмоктувальну камеру 16 із оточуючим середовищем 17, герметизуючи при цьому простір підвищеного тиску між корпусом 1 і циліндром 2 та простір усмоктувальної камери 16, а одночасно - і простір оточуючого середовища 17. Таким чином, через стакани 15 весь час надходить рідина із оточуючого середовища 17 до всмоктувальної камери 16. Кожний стакан 15 ззовні оснащений фільтром грубого очищення 18 (наприклад, сітчатим фільтром). Корпус 1 знизу оснащено об ткачем 19, а верхнім кінцем 20 прикріплено до напірного трубопроводу 21, який є продовженням циліндра 2. Для проходу стиснутої рідини із проміжку між корпусом 1 і циліндром 2 у верхній частині на бічній поверхні циліндра 2 виконані отвори 22. Для приєднання насоса до нагарного трубопровода 21, з верхньої частини циліндра 2 передбачено фланець 23. Штанговий насос двобічної дії працює наступним чином. При роботі привода, штанга 8 рухається вверх, примушуючи при цьому рухатися уверх рухомі поршні 3. При цьому зворотний клапан 5 на нижньому поршні 3 під тиском відкривається, а на верхньому поршні 3 такий зворотній клапан 5 закривається і нижній поршень урізається в рідину, що знаходиться у всмоктувальній камері 16, і ця рідина через отвір у нижньому поршні 3 переходить на його зовнішню поверхню. В цей час верхній прохідний поршень із закритим зворотним клапаном 5 виштовхує рідину через отвори 10 у верхньому нерухомому поршні 9, відхиляючи при цьому зворотні клапани у ньому. Рідина, що пройшла через отвори 10 у верхньому нерухомому поршні 9, таким чином подається у напірний трубопровід 21. При ході штанги 8 і, відповідно, рухомих прохідних поршнів 3 у зворот ньому напрямку, тобто вниз, зворотний клапан 5 на нижньому прохідному поршні 3 закривається і вся рідина, що накопичилась із цієї зовнішньої сторони при попередньому ході, тобто рухові його вверх, виштовхується лід тиском через отвори у нижньому нерухомому прохідному поршні 11 у проміжок між корпусом 1 і циліндром 2 та далі через отвори 22 подається у напірний трубопровід 21. У цей час зворотні клапани 10 на нерухомому прохідному поршні 9 закриті. Завдяки перевищенню прохідної площі стаканів 15, у порівнянні із площею прохідного отвору у рухомому поршні 3, виконується надійний приток рідини із оточуючого середовища 17 до всмоктувальної камери 16. Оскільки при роботі насоса може виникати інерційність підходу рідини до всмоктуючих отворів, то потрібно занурювати всмоктуючу камеру під вільний рівень рідини. Запропонований штанговий насос двобічної дії може знайти застосування для подачі води із све 5 54763 рдловин, а також для перекачування інших рідин у промисловості та приватному господарстві. Джерела інформації 1. Карасев Б.В. Насосные и воздуходувные станции. Минск: Высшая школа, 1990. - С. 140-145, рис. 4.2. Комп’ютерна верстка А. Крижанівський 6 2. В.В. Романюк, Г.П. Вербицький, М.Л. Колотило та інші. Гідравлічні та аеродинамічні машини - К., 1997. - С. 141-142. 3. Деклараційний патент України №56378, МПК 703.D1/00 «Багатокамерний насос з приводом від вітродвигуна», Бюл. № 5, 15.05.2003. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
