Свердловинний штанговий насос б.м. рилова

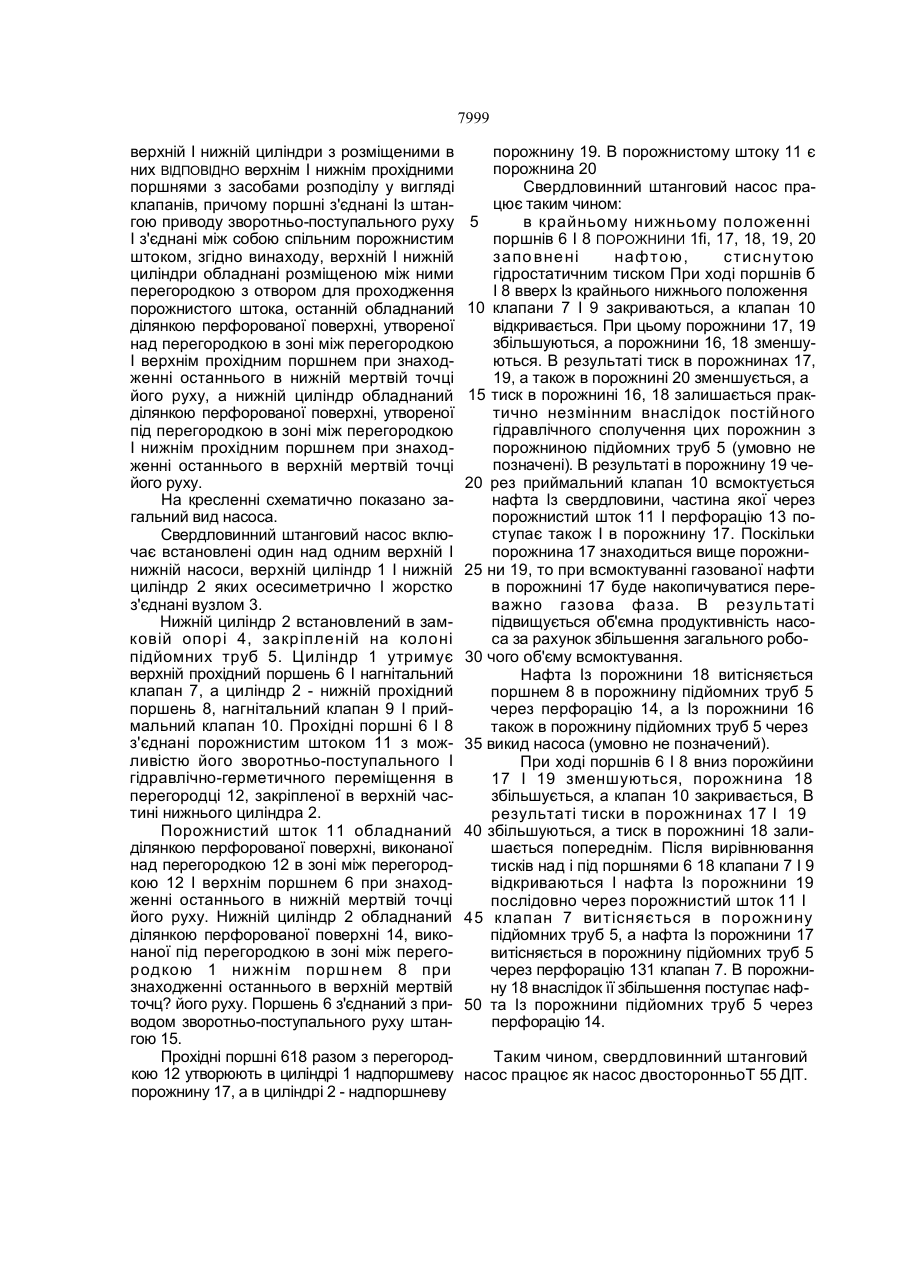

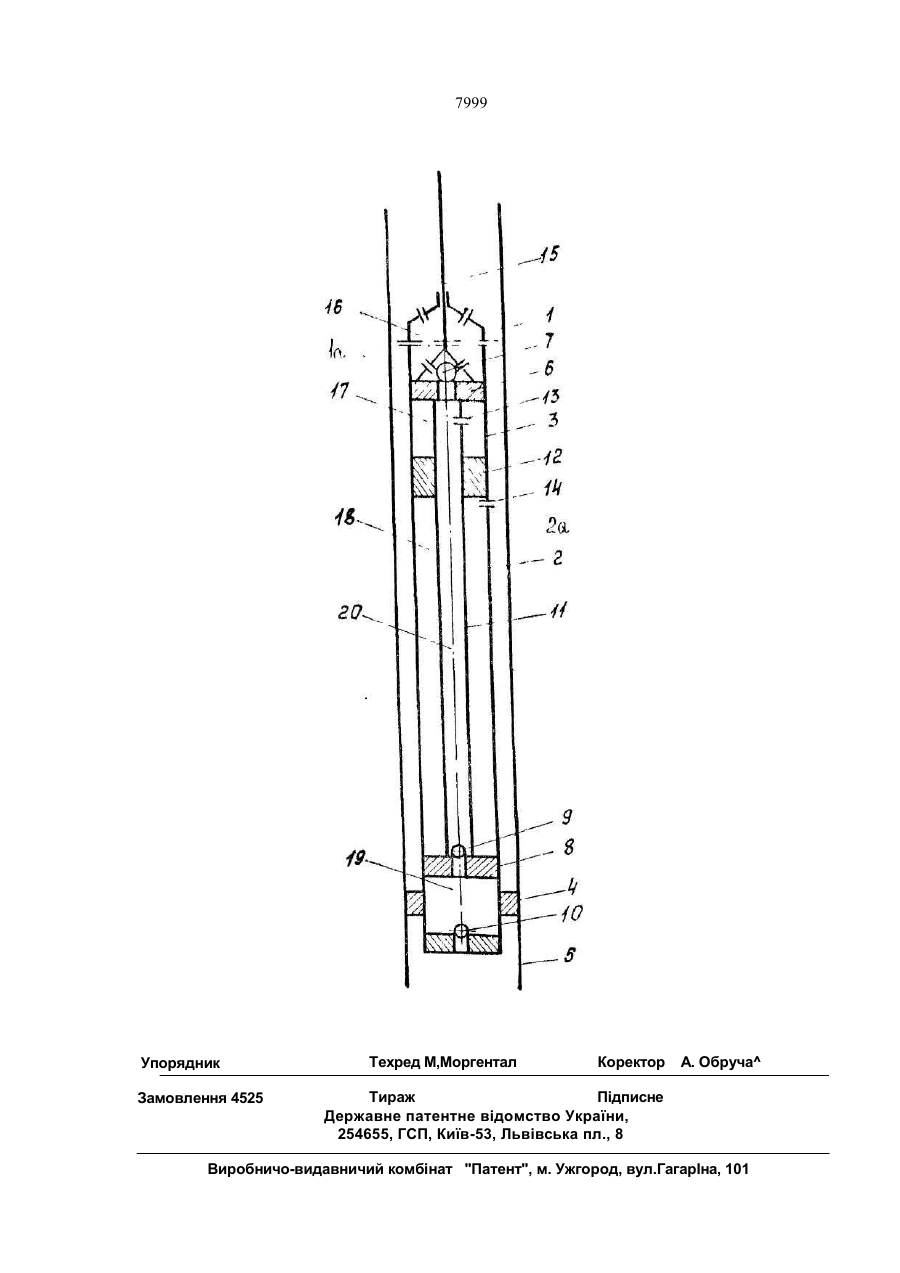

Свердловинний штанговий насос, який містить розмішані в колоні підйомних труб верхній і нижній циліндри, в яких розміщені відповідно верхній І нижній прохідні поршні з засобами розподілу у вигляді клапанів, причому поршні з'єднані Із штангою приводу зворотно-поступального руху І з'єднані між собою спільним порожнистим штоком, який в і д р і з н я є т ь с я тим, що верхній І нижній циліндри обладнані розміщеною між ними перегородкою з отвором для проходження порожнистого штока, останній обладнаний ділянкою перфорованої поверхні, виконаної над перегородкою в зоні між перегородкою І верхнім поршнем при знаходженні останнього в нижній мертвій точці його руху, а нижній циліндр обладнаний ділянкою перфорованої поверхні, виконаної під перегородкою в зоні між перегородкою І нижнім поршнем при знаходженні останнього в верхній мертвій точці його руху. с > о 45 Винахід відноситься до техніки видобутку нафти І може бути використаний при видобутку нафти Із нафтових свердловин переважно з високим газовмістом. Відома свердповинна штангова насосна установка, яка утримує встановлені один над одним два штангові насоси, плунжери яких жорстко з'єднані цільнометапічним штоком 1 мають спільний привід від верстата-тойдалки [1]. Найбільш близьким до винаходу є свердловинний штанговий насос (СШН), який утримує розміщені в колоні підйомних труб верхній І нижній циліндри з розміщеними в них ВІДПОВІДНО верхнім І нижнім порожнистими поршнями з засобами розподілу у вигляді клапанів, причому поршні з'єднані Із штангою приводу зворотньо-поступаль ного руху І зв'язані між собою спільним порожнистим штоком [2], Насос (2) характеризується складністю конструкції внаслідок наявності обвідних каналів для випуску газу, ненадійністю забезпечення гідравлічної герметичності місця посадки площинних клапанів, можливістю викидування Із насоса зворотньо в свердловину разом з газом частини рідинної фази, що знижує об'ємну продуктивність насоса. В основу винаходу поставлена задача створити такий свердловинний штанговий насос, який за рахунок введення нових елементів дозволив би досягнути збільшення об'ємної продуктивності І збільшення експлуатаційної надійності. ' Свердловинний штанговий насос, який утримує розміщені в колоні підйомних труб о 7999 верхній І нижній циліндри з розміщеними в них ВІДПОВІДНО верхнім І нижнім прохідними поршнями з засобами розподілу у вигляді клапанів, причому поршні з'єднані Із штангою приводу зворотньо-поступального руху І з'єднані між собою спільним порожнистим штоком, згідно винаходу, верхній І нижній циліндри обладнані розміщеною між ними перегородкою з отвором для проходження порожнистого штока, останній обладнаний ділянкою перфорованої поверхні, утвореної над перегородкою в зоні між перегородкою І верхнім прохідним поршнем при знаходженні останнього в нижній мертвій точці його руху, а нижній циліндр обладнаний ділянкою перфорованої поверхні, утвореної під перегородкою в зоні між перегородкою І нижнім прохідним поршнем при знаходженні останнього в верхній мертвій точці його руху. На кресленні схематично показано загальний вид насоса. Свердловинний штанговий насос включає встановлені один над одним верхній І нижній насоси, верхній циліндр 1 І нижній циліндр 2 яких осесиметрично І жорстко з'єднані вузлом 3. Нижній циліндр 2 встановлений в замковій опорі 4, закріпленій на колоні підйомних труб 5. Циліндр 1 утримує верхній прохідний поршень 6 І нагнітальний клапан 7, а циліндр 2 - нижній прохідний поршень 8, нагнітальний клапан 9 І приймальний клапан 10. Прохідні поршні 6 І 8 з'єднані порожнистим штоком 11 з можливістю його зворотньо-поступального І гідравлічно-герметичного переміщення в перегородці 12, закріпленої в верхній частині нижнього циліндра 2. Порожнистий шток 11 обладнаний ділянкою перфорованої поверхні, виконаної над перегородкою 12 в зоні між перегородкою 12 І верхнім поршнем 6 при знаходженні останнього в нижній мертвій точці його руху. Нижній циліндр 2 обладнаний ділянкою перфорованої поверхні 14, виконаної під перегородкою в зоні між перегородкою 1 нижнім поршнем 8 при знаходженні останнього в верхній мертвій точц? його руху. Поршень 6 з'єднаний з приводом зворотньо-поступального руху штангою 15. Прохідні поршні 618 разом з перегородкою 12 утворюють в циліндрі 1 надпоршмеву порожнину 17, а в циліндрі 2 - надпоршневу порожнину 19. В порожнистому штоку 11 є порожнина 20 Свердловинний штанговий насос працює таким чином: 5 в крайньому нижньому положенні поршнів 6 І 8 ПОРОЖНИНИ 1fi, 17, 18, 19, 20 запо внені нафтою, стиснутою гідростатичним тиском При ході поршнів б І 8 вверх Із крайнього нижнього положення 10 клапани 7 І 9 закриваються, а клапан 10 відкривається. При цьому порожнини 17, 19 збільшуються, а порожнини 16, 18 зменшуються. В результаті тиск в порожнинах 17, 19, а також в порожнині 20 зменшується, а 15 тиск в порожнині 16, 18 залишається практично незмінним внаслідок постійного гідравлічного сполучення цих порожнин з порожниною підйомних труб 5 (умовно не позначені). В результаті в порожнину 19 че20 рез приймальний клапан 10 всмоктується нафта Із свердловини, частина якої через порожнистий шток 11 І перфорацію 13 поступає також І в порожнину 17. Поскільки порожнина 17 знаходиться вище порожни25 ни 19, то при всмоктуванні газованої нафти в порожнині 17 буде накопичуватися переважно газова фаза. В результаті підвищується об'ємна продуктивність насоса за рахунок збільшення загального робо30 чого об'єму всмоктування. Нафта Із порожнини 18 витісняється поршнем 8 в порожнину підйомних труб 5 через перфорацію 14, а Із порожнини 16 також в порожнину підйомних труб 5 через 35 викид насоса (умовно не позначений). При ході поршнів 6 І 8 вниз порожйини 17 І 19 зменшуються, порожнина 18 збільшується, а клапан 10 закривається, В результаті тиски в порожнинах 17 І 19 40 збільшуються, а тиск в порожнині 18 залишається попереднім. Після вирівнювання тисків над і під поршнями 6 18 клапани 7 І 9 відкриваються І нафта Із порожнини 19 послідовно через порожнистий шток 11 І 45 клапан 7 витісняється в порожнину підйомних труб 5, а нафта Із порожнини 17 витісняється в порожнину підйомних труб 5 через перфорацію 131 клапан 7. В порожнину 18 внаслідок її збільшення поступає наф50 та Із порожнини підйомних труб 5 через перфорацію 14. Таким чином, свердловинний штанговий насос працює як насос двосторонньоТ 55 ДІТ. 7999 Упорядник Замовлення 4525 Техред М,Моргентал Коректор А. Обруча^ Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
