Штанговий глибинний насос

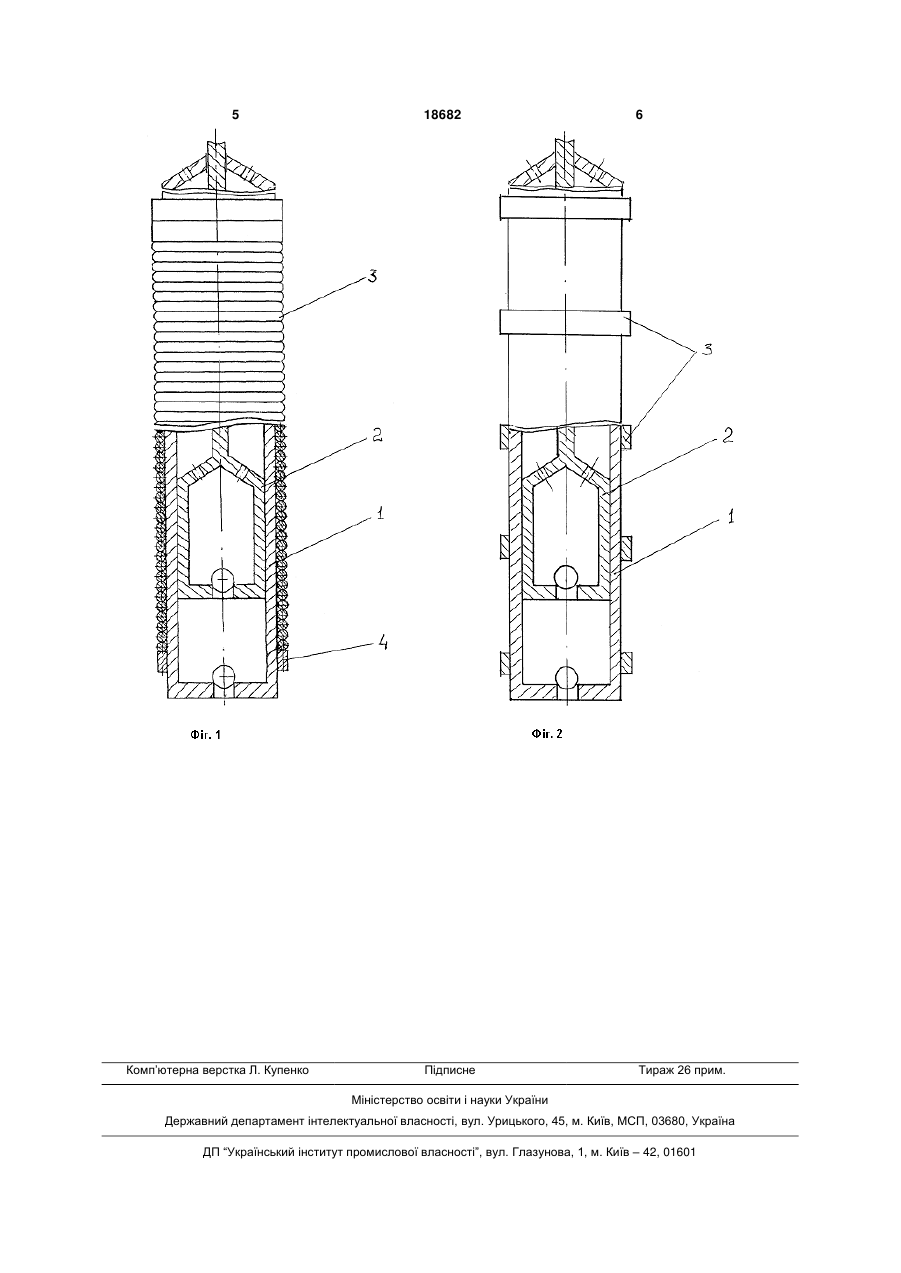

1. Штанговий глибинний насос, що містить стальний циліндр, з приймальним клапаном у нижній частині, рухомий плунжер з нагнітальним клапаном, з'єднаний з колоною насосних штанг, який відрізняється тим, що на зовнішній поверхні ста 3 18682 4 каючий силовий бандаж з пружинної або нержавібандажу 3 з дроту або встановлення кілець, вигоючої сталі, яка має коефіцієнт розширення ментовлених з пружинної або нержавіючої сталі з коший або рівний коефіцієнту розширення сталі циефіцієнтом розширення меншим або рівним коеліндра, стискаючий силовий бандаж виконано у фіцієнту розширення сталі циліндра 1, призводить виді навитого на стальний циліндр з натягом, до створення на поверхні циліндра 1 стискаючих щільно виток до витка, дроту, кінці якого зафіксонапружень. ШГН спускають у свердловину як звивано кільцями або у виді кілець розміщених рівночайний насос. Під час роботи насоса на стінки мірно по довжині стального циліндра. стального циліндра 1 діє тиск стовпа рідини, яка На Фіг.1 показано схему штангового глибиннознаходиться в насосно-компресорних трубах. У го насоса з стискаючим силовим бандажем, викостальному циліндрі 1 виникають розтягуючі нананим з дроту, на Фіг.2 - з стискаючим силовим пруження. Однак, стискаючі напруження, які попебандажем, виконаним з кілець, розташованих рівредньо були створені бандажем 3, не дають можномірно по довжині циліндра. ливості стальному циліндру 1 деформуватись. Штанговий глибинний насос містить стальний Діаметр стального циліндра 1 залишається постійциліндр 1 з приймальним клапаном у нижній часним, зазор між стінками стального циліндра 1 і тині. У стальному циліндрі 1 розміщено плунжер 2 рухомим плунжером 2 залишається мінімальним. з нагнітальним клапаном, який приєднано до колоСтискаючий силовий бандаж 3, виконаний на ни насосних штанг. На зовнішній поверхні циліндстальному циліндрі 1 насоса, дозволяє отримати ра 1 встановлено стискаючий силовий бандаж 3, наступні переваги: виконаний з пружинного або нержавіючого дроту, - корпус насоса, підсилений направленою дією навитого щільно виток до витка, або у виді кілець, стискаючого силового бандажу, утримується в розміщених рівномірно по довжині стального циліпевних межах розширення (чим більший тиск, що ндра. На кінцях стискаючого силового бандажу 3, розширює стальний циліндр насоса, тим більший виконаного з пружинного або нержавіючого дроту, опір дроту або кільця розширенню стального цилінавитого щільно виток до витка, на циліндрі 1 ндра 1 насоса); встановлено кільця 4. - напір запропонованого насоса збільшується Штанговий глибинний насос працює наступвід 30 до 35МПа, що дозволяє експлуатувати свеним чином. рдловини з продуктивними пластами на глибині Перед спуском у свердловину на стальний цибільше 2500м.; ліндр 1 ШГН навивають щільно, виток до витка, - використання запропонованого ШГН з стисбандаж 3 з пружинного або нержавіючого дроту. каючим силовим бандажем збільшить коефіцієнт Кінці бандажу 3 на циліндрі 1 фіксують кільцями 4. нафтовилучення з родовища. Для цього на зовнішній поверхні циліндра 1 проріТехнічний результат від використання штангозають пази, у які встановлюють кінці дроту. Потім вого глибинного насоса досягається за рахунок на ці місця на гарячій посадці одягають кільця 4. зменшення деформації циліндра, що дозволяє у За другим варіантом кільця бандажа 3 на гарячій свою чергу збільшити його об'ємну подачу і підвипосадці розміщають рівномірно по довжині циліндщити ефективність роботи насоса. ра. Навивання на поверхню стального циліндра 1 5 Комп’ютерна верстка Л. Купенко 18682 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
