Пристрій дистанційного розмінування

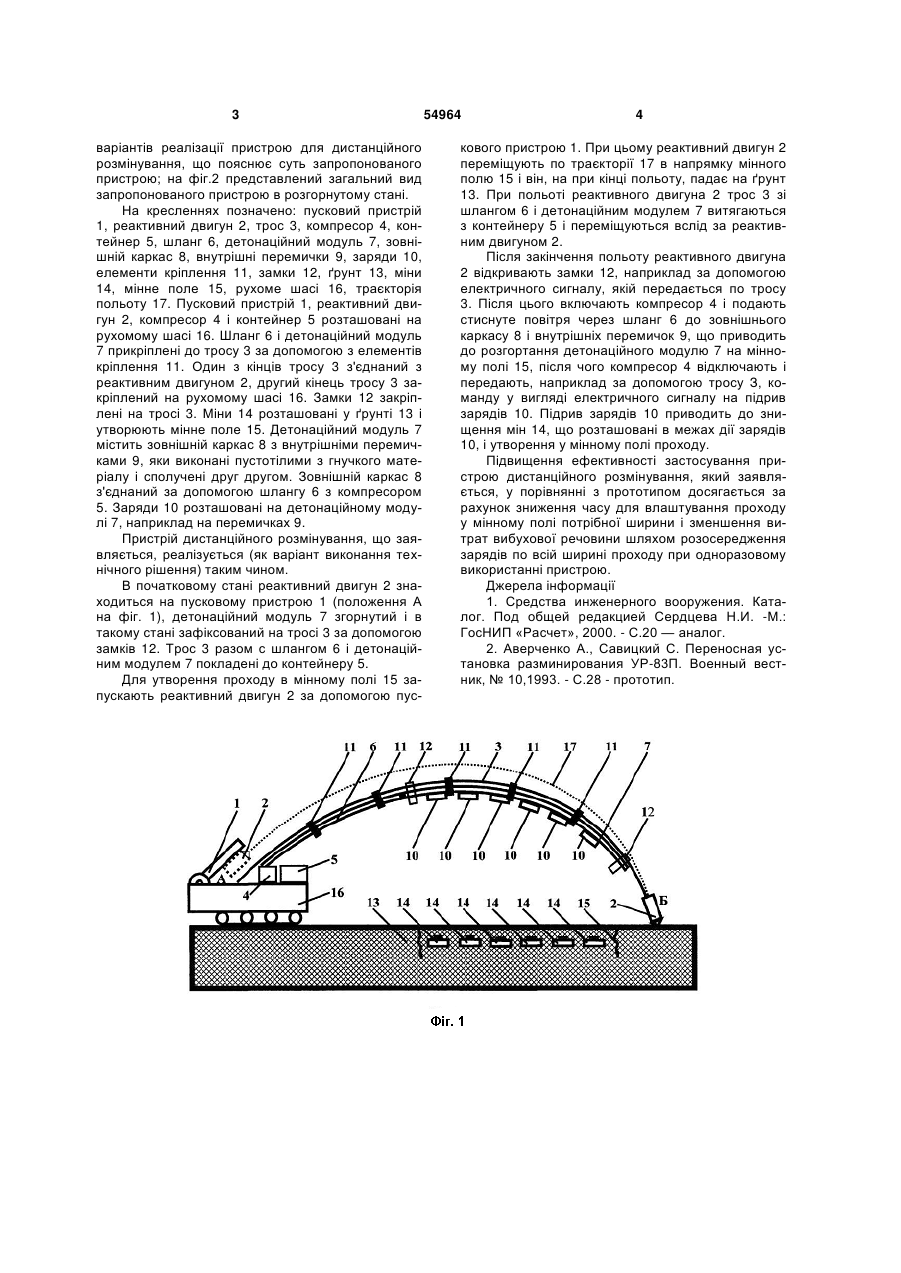

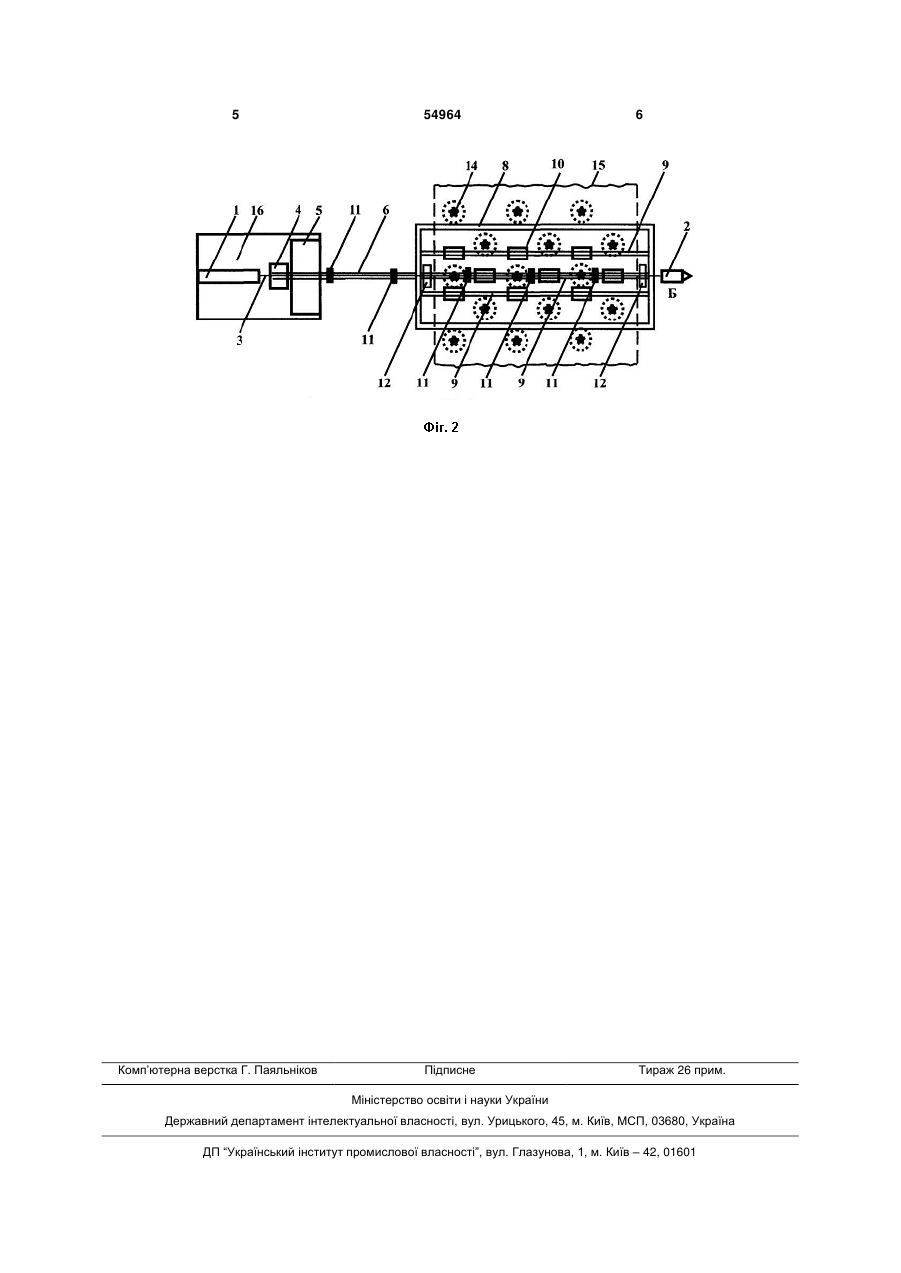

Пристрій дистанційного розмінування, який містить пусковий пристрій, реактивний двигун, за 3 варіантів реалізації пристрою для дистанційного розмінування, що пояснює суть запропонованого пристрою; на фіг.2 представлений загальний вид запропонованого пристрою в розгорнутому стані. На кресленнях позначено: пусковий пристрій 1, реактивний двигун 2, трос 3, компресор 4, контейнер 5, шланг 6, детонаційний модуль 7, зовнішній каркас 8, внутрішні перемички 9, заряди 10, елементи кріплення 11, замки 12, ґрунт 13, міни 14, мінне поле 15, рухоме шасі 16, траєкторія польоту 17. Пусковий пристрій 1, реактивний двигун 2, компресор 4 і контейнер 5 розташовані на рухомому шасі 16. Шланг 6 і детонаційний модуль 7 прикріплені до тросу 3 за допомогою з елементів кріплення 11. Один з кінців тросу 3 з'єднаний з реактивним двигуном 2, другий кінець тросу 3 закріплений на рухомому шасі 16. Замки 12 закріплені на тросі 3. Міни 14 розташовані у ґрунті 13 і утворюють мінне поле 15. Детонаційний модуль 7 містить зовнішній каркас 8 з внутрішніми перемичками 9, яки виконані пустотілими з гнучкого матеріалу і сполучені друг другом. Зовнішній каркас 8 з'єднаний за допомогою шлангу 6 з компресором 5. Заряди 10 розташовані на детонаційному модулі 7, наприклад на перемичках 9. Пристрій дистанційного розмінування, що заявляється, реалізується (як варіант виконання технічного рішення) таким чином. В початковому стані реактивний двигун 2 знаходиться на пусковому пристрою 1 (положення А на фіг. 1), детонаційний модуль 7 згорнутий і в такому стані зафіксований на тросі 3 за допомогою замків 12. Трос 3 разом с шлангом 6 і детонаційним модулем 7 покладені до контейнеру 5. Для утворення проходу в мінному полі 15 запускають реактивний двигун 2 за допомогою пус 54964 4 кового пристрою 1. При цьому реактивний двигун 2 переміщують по траєкторії 17 в напрямку мінного полю 15 і він, на при кінці польоту, падає на ґрунт 13. При польоті реактивного двигуна 2 трос 3 зі шлангом 6 і детонаційним модулем 7 витягаються з контейнеру 5 і переміщуються вслід за реактивним двигуном 2. Після закінчення польоту реактивного двигуна 2 відкривають замки 12, наприклад за допомогою електричного сигналу, якій передається по тросу 3. Після цього включають компресор 4 і подають стиснуте повітря через шланг 6 до зовнішнього каркасу 8 і внутрішніх перемичок 9, що приводить до розгортання детонаційного модулю 7 на мінному полі 15, після чого компресор 4 відключають і передають, наприклад за допомогою тросу З, команду у вигляді електричного сигналу на підрив зарядів 10. Підрив зарядів 10 приводить до знищення мін 14, що розташовані в межах дії зарядів 10, і утворення у мінному полі проходу. Підвищення ефективності застосування пристрою дистанційного розмінування, який заявляється, у порівнянні з прототипом досягається за рахунок зниження часу для влаштування проходу у мінному полі потрібної ширини і зменшення витрат вибухової речовини шляхом розосередження зарядів по всій ширині проходу при одноразовому використанні пристрою. Джерела інформації 1. Средства инженерного вооружения. Каталог. Под общей редакцией Сердцева Н.И. -М.: ГосНИП «Расчет», 2000. - С.20 — аналог. 2. Аверченко А., Савицкий С. Переносная установка разминирования УР-83П. Военный вестник, № 10,1993. - С.28 - прототип. 5 Комп’ютерна верстка Г. Паяльніков 54964 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601
