Пристрій для дистанційного гасіння пожежі

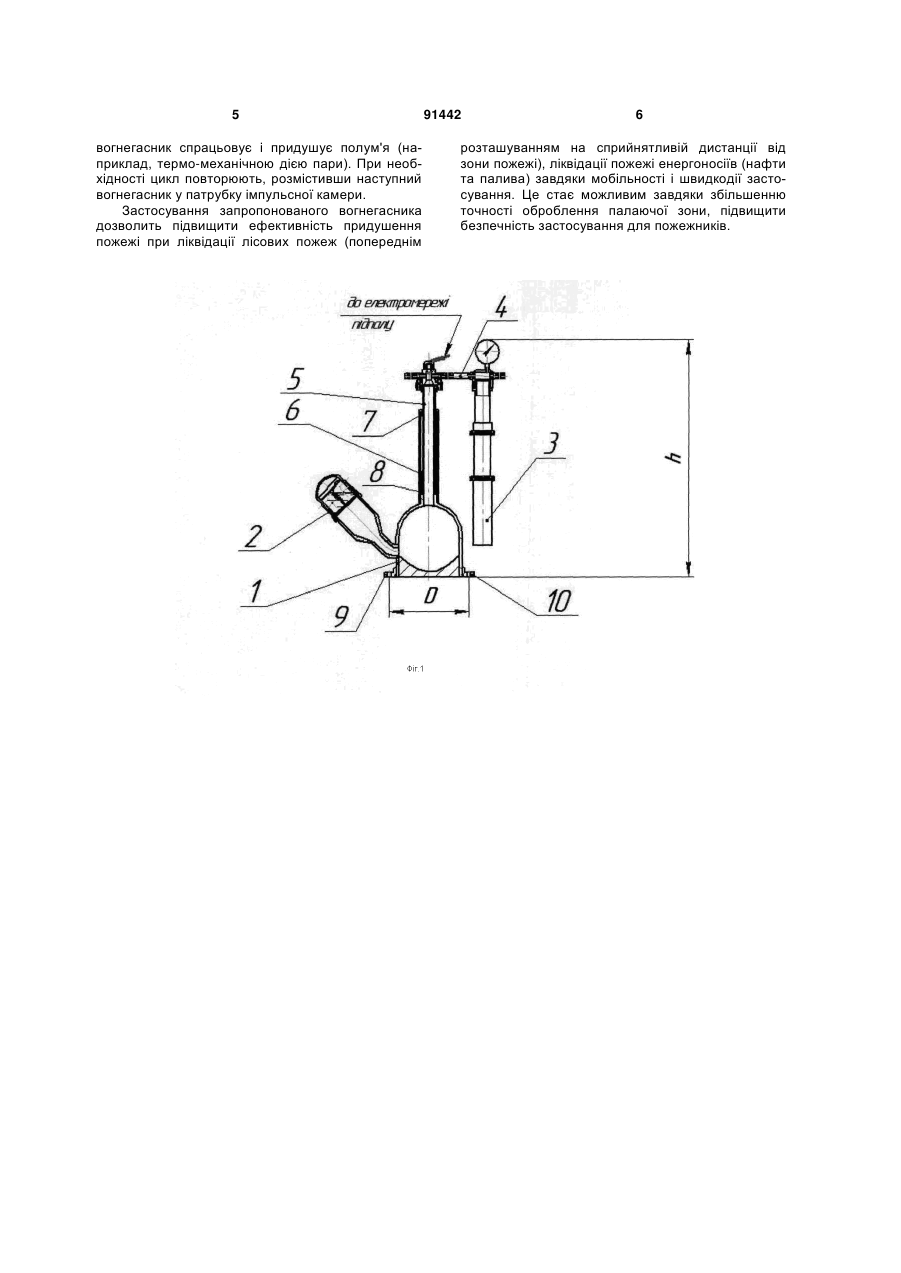

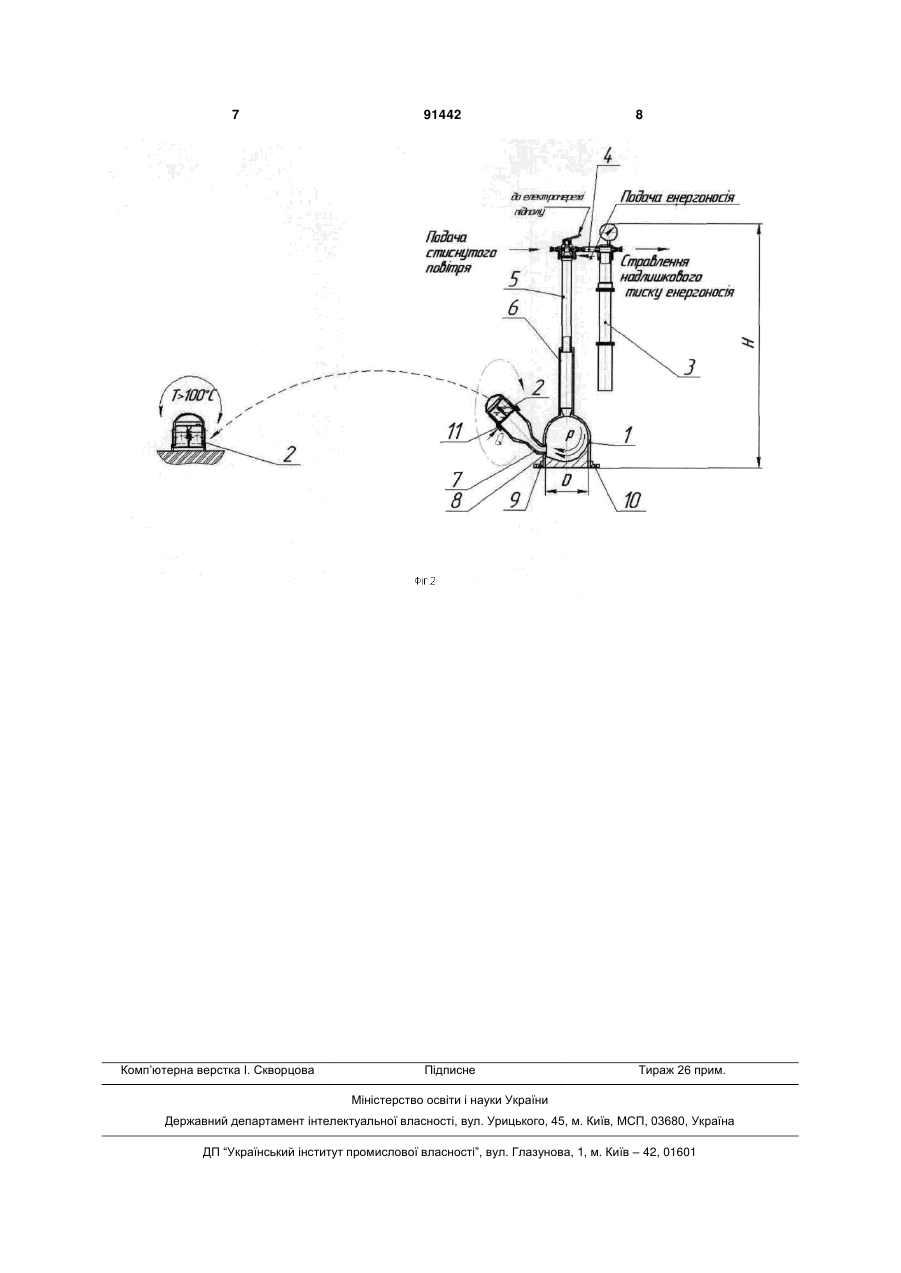

Пристрій для дистанційного гасіння пожежі, який виконано як газодетонаційний пристрій з ім 3 безпосередньо у корпусі імпульсної камери та її відносно великими розмірами детонаційного блоку, порівняно з розмірами імпульсної камери. Технічним завданням запропонованого винаходу є збільшення зручності транспортування та базування пристрою для дистанційного гасіння пожежі завдяки зменшенню габаритів детонаційного блоку, а також усунення необхідності безпосереднього розташування вогнегасника в отворі імпульсної камери і можливість підвищення точності дистанційного застосування. Для цього запропоновано пристрій для дистанційного гасіння пожежі, який виконано як газодетонаційний пристрій з імпульсною камерою, газогенератором для подачі енергоносія у порожнину камери та детонаційним блоком для ініціювання вибуху у імпульсній камері та метання вогнегасника, наприклад з парою або рідиною. Детонаційний блок виконано з телескопічних трубок з герметичним з'єднанням одна відносно іншої, а до імпульсної камери прилаштовані дно для віддзеркалення і усунення реактивної дії вибухової хвилі у її порожнині та патрубок для направлення у зону пожежі та метання розміщеного в отворі як заглушка вогнегасника, при цьому до пристрою прилаштовані елементи базування та транспортування, наприклад виконані як опорний фланець та отвори. Перевагою запропонованого пристрою для дистанційного гасіння пожежі є значно більші можливості для використання потужності вогнегасника завдяки застосуванню його як акумулятора - поглинача енергії тривалої дії, з керуванням вивільненням пари і її розподілу у зоні пожежі. Будова і принцип дії запропонованого пристрою для дистанційного гасіння пожежі пояснюється за допомогою фіг. 1 - 2, де фіг.1 зображено загальний вигляд пристрою, перед його застосуванням, на фіг. 2 - приклад застосування запропонованого пристрою. Пристрій для дистанційного гасіння пожежі виконано як газодетонаційний пристрій з імпульсною камерою 1, з розташованим на ній вогнегасником 2 (фіг.1), виконаним, наприклад як снаряд, у порожнині якого розміщено речовину для гасіння пожежі, наприклад воду або пар. Для створення тиску у імпульсній камері під дією газодетонаційного вибуху горючого газу (ацетилену) або газової суміші ( горючий газ та окиснювач - умовно не показано) у пристрій для дистанційного гасіння пожежі вбудовано газогенератор 3, з якого горюча суміш подається через трубопровід 4 у детонаційний блок 5 з підпалом і детонаційною трубкою для ініціювання вибуху у імпульсній камері і наступного метання вогнегасника. Детонаційний блок виконано з телескопічних трубок 5 і 6 з герметичним з'єднанням одна відносно іншої завдяки втулкам 7 і 8 для утворенням цільної конструкції (фіг.2) довжиною, достатньої для утворення після підпалу горючої суміші детонаційної хвилі (30...50 діаметрів отвору детонаційної трубки). Кількість телескопічних трубок при необхідності може бути збільшена до трьох - чотирьох (за умов зменшення габаритів пристрою до висоти h, але збільшення вартості та складності). До імпульсної камери прилаштовано патрубок 9 91442 4 під кутом до вісі імпульсної камери (в межах 30°.. .60° - визначають дослідом з урахуванням тиску у камері після детонації газу та дистанції до пожежі) для розташування у ньому вогнегасника, який використовується при цьому і як заглушка (для усунення можливості зменшення тиску з імпульсної камери) і спрямований у напрямку розміщення його у зоні пожежі. Також до імпульсної камери прилаштовано дно 10 для віддзеркалення вибухових хвиль у порожнині імпульсної камери і зменшення реактивної дії вибухової хвилі після метання вогнегасника як снаряда. Це (а також розміщення під кутом патрубка) забезпечується виконанням дна з уклоном з плоскою або виконаною з кривизною поверхнею, що зменшує реактивне переміщення пристрою та навантаження на транспортні засоби, а також покращує умови його базування і націлювання для метання інших вогнегасників. Дно може бути виконано увігнутим для покращення направлення результуючої дії вибухової хвилі під тиском р (фіг.2) у отвір патрубка і більш інтенсивного метання вогнегасника. При транспортуванні та базуванні пристрою для дистанційного гасіння пожежі (чи закріпленні, прицілюванні) до імпульсної камери прилаштовано дно 10 з фланцем з отворами (показані умовно) або елементи типа стрижнів та шпильок (умовно не показані). Для покращення умов наведення вогнегасника патрубок може повертатись навколо вісі, а вогнегасник для запобігання зсуву додатково притискуватись притиском 11 (показаний умовно як кільце) (фіг.2). Робота і принцип використання запропонованого пристрою для дистанційного гасіння пожежі здійснюється у такій послідовності. Після розташування пристрою на сприйнятливій дистанції від зони пожежі (наприклад 100 ...200 м) його приводять до робочого стану. Для цього детонаційний блок з телескопічними трубами 5 і 6 монтують, витягуючи (на висоту Н) та обертаючи одна відносно другої з укручуванням втулок 7 і 8 до герметичного взаємного скріплення. Біля пристрою розміщують комплект вогнегасників (умовно не показані). Після цього спрямовують патрубок 9 у зону пожежі і розміщують у ньому вогнегасник 2, який ущільнює порожнину імпульсної камери 1. Для збільшення надійності ущільнення вогнегасник додатково притискують (з силою Q, показано умовно) до патрубка притиском 11. Після цього спрацьовує газогенератор (згідно інструкції і у залежності від типу горючого газу - для ацетилену після подачі води до карбіду кальцію). Вироблений газ (енергоносій) під тиском 0,2...0,5 Мпа (у залежності від параметрів метання, які визначають дослідом) через трубопровід 4 подається у порожнину імпульсної камери 1 та детонаційний блок 5. Після цього проводиться підпал горючого газу або суміші. Горіння у детонаційному блоку з повільного переходить у детонаційне з подальшим розповсюдженням детонації у імпульсну камеру. Створений у імпульсній камері тиск (до р = 50...80 МПа) витискує з патрубку 9 вогнегасник 2, який набуває необхідну кінетичну енергію для потрапляння у зону пожежі (розміщену на безпечній для пожежників дистанції - 30...200 м). Потрапивши у зону пожежі 5 вогнегасник спрацьовує і придушує полум'я (наприклад, термо-механічною дією пари). При необхідності цикл повторюють, розмістивши наступний вогнегасник у патрубку імпульсної камери. Застосування запропонованого вогнегасника дозволить підвищити ефективність придушення пожежі при ліквідації лісових пожеж (попереднім 91442 6 розташуванням на сприйнятливій дистанції від зони пожежі), ліквідації пожежі енергоносіїв (нафти та палива) завдяки мобільності і швидкодії застосування. Це стає можливим завдяки збільшенню точності оброблення палаючої зони, підвищити безпечність застосування для пожежників. 7 Комп’ютерна верстка І. Скворцова 91442 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
