Теплиця

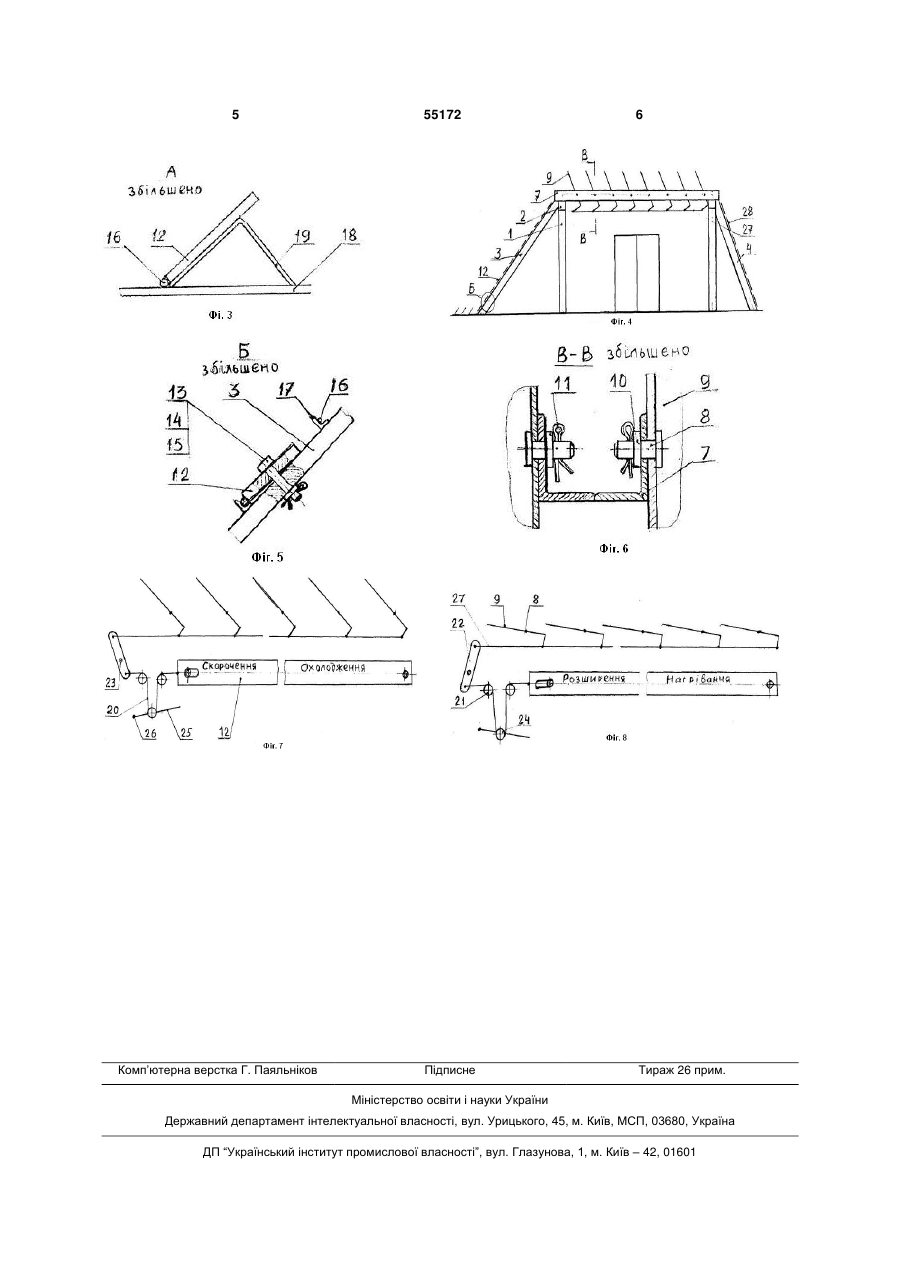

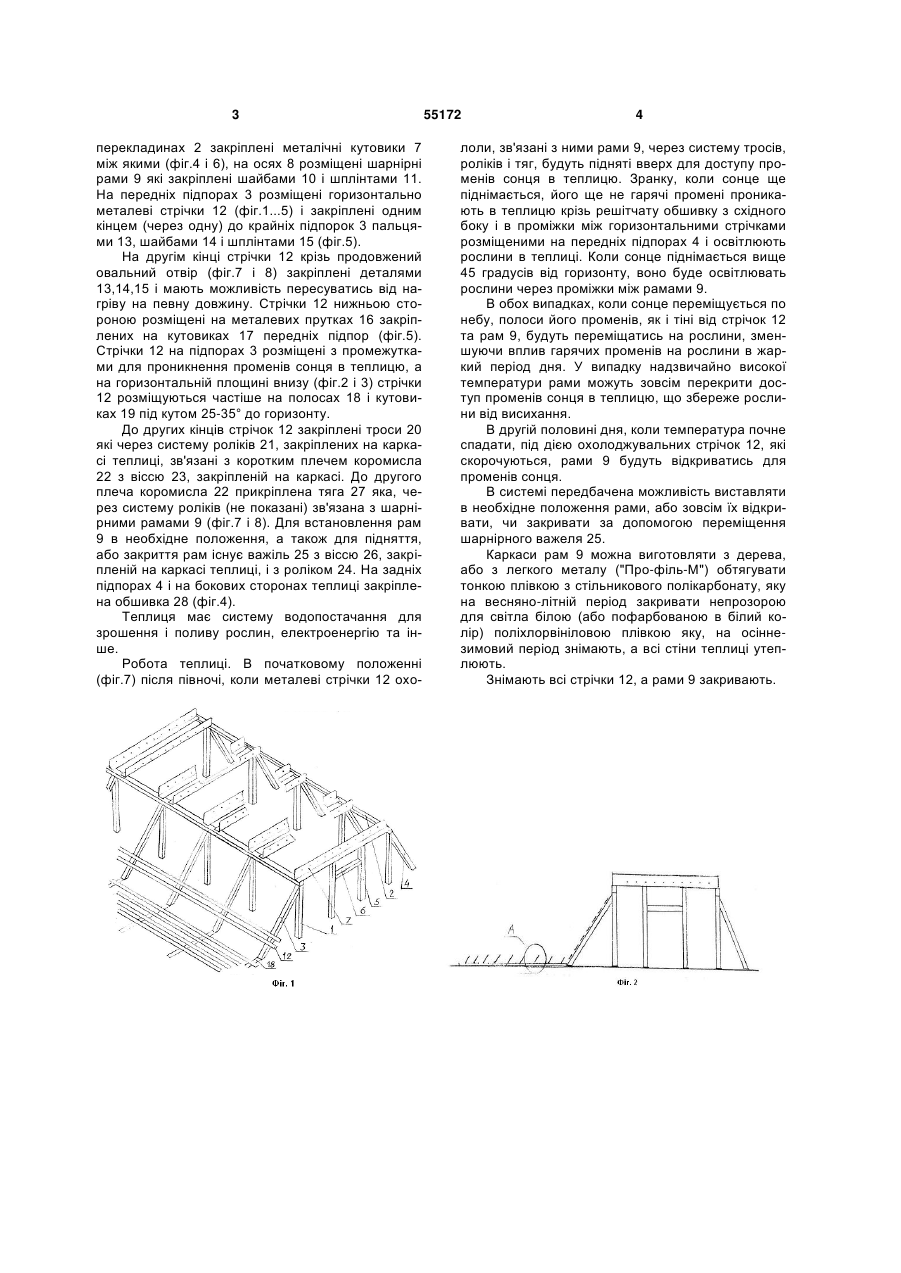

Теплиця для вирощування сільськогосподарських рослин, яка складається з вертикальних 3 перекладинах 2 закріплені металічні кутовики 7 між якими (фіг.4 і 6), на осях 8 розміщені шарнірні рами 9 які закріплені шайбами 10 і шплінтами 11. На передніх підпорах 3 розміщені горизонтально металеві стрічки 12 (фіг.1...5) і закріплені одним кінцем (через одну) до крайніх підпорок 3 пальцями 13, шайбами 14 і шплінтами 15 (фіг.5). На другім кінці стрічки 12 крізь продовжений овальний отвір (фіг.7 і 8) закріплені деталями 13,14,15 і мають можливість пересуватись від нагріву на певну довжину. Стрічки 12 нижньою стороною розміщені на металевих прутках 16 закріплених на кутовиках 17 передніх підпор (фіг.5). Стрічки 12 на підпорах 3 розміщені з промежутками для проникнення променів сонця в теплицю, а на горизонтальній площині внизу (фіг.2 і 3) стрічки 12 розміщуються частіше на полосах 18 і кутовиках 19 під кутом 25-35° до горизонту. До других кінців стрічок 12 закріплені троси 20 які через систему роліків 21, закріплених на каркасі теплиці, зв'язані з коротким плечем коромисла 22 з віссю 23, закріпленій на каркасі. До другого плеча коромисла 22 прикріплена тяга 27 яка, через систему роліків (не показані) зв'язана з шарнірними рамами 9 (фіг.7 і 8). Для встановлення рам 9 в необхідне положення, а також для підняття, або закриття рам існує важіль 25 з віссю 26, закріпленій на каркасі теплиці, і з роліком 24. На задніх підпорах 4 і на бокових сторонах теплиці закріплена обшивка 28 (фіг.4). Теплиця має систему водопостачання для зрошення і поливу рослин, електроенергію та інше. Робота теплиці. В початковому положенні (фіг.7) після півночі, коли металеві стрічки 12 охо 55172 4 лоли, зв'язані з ними рами 9, через систему тросів, роліків і тяг, будуть підняті вверх для доступу променів сонця в теплицю. Зранку, коли сонце ще піднімається, його ще не гарячі промені проникають в теплицю крізь решітчату обшивку з східного боку і в проміжки між горизонтальними стрічками розміщеними на передніх підпорах 4 і освітлюють рослини в теплиці. Коли сонце піднімається вище 45 градусів від горизонту, воно буде освітлювать рослини через проміжки між рамами 9. В обох випадках, коли сонце переміщується по небу, полоси його променів, як і тіні від стрічок 12 та рам 9, будуть переміщатись на рослини, зменшуючи вплив гарячих променів на рослини в жаркий період дня. У випадку надзвичайно високої температури рами можуть зовсім перекрити доступ променів сонця в теплицю, що збереже рослини від висихання. В другій половині дня, коли температура почне спадати, під дією охолоджувальних стрічок 12, які скорочуються, рами 9 будуть відкриватись для променів сонця. В системі передбачена можливість виставляти в необхідне положення рами, або зовсім їх відкривати, чи закривати за допомогою переміщення шарнірного важеля 25. Каркаси рам 9 можна виготовляти з дерева, або з легкого металу ("Про-філь-М") обтягувати тонкою плівкою з стільникового полікарбонату, яку на весняно-літній період закривати непрозорою для світла білою (або пофарбованою в білий колір) поліхлорвініловою плівкою яку, на осіннезимовий період знімають, а всі стіни теплиці утеплюють. Знімають всі стрічки 12, а рами 9 закривають. 5 Комп’ютерна верстка Г. Паяльніков 55172 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
