Електрообігрівач настінний

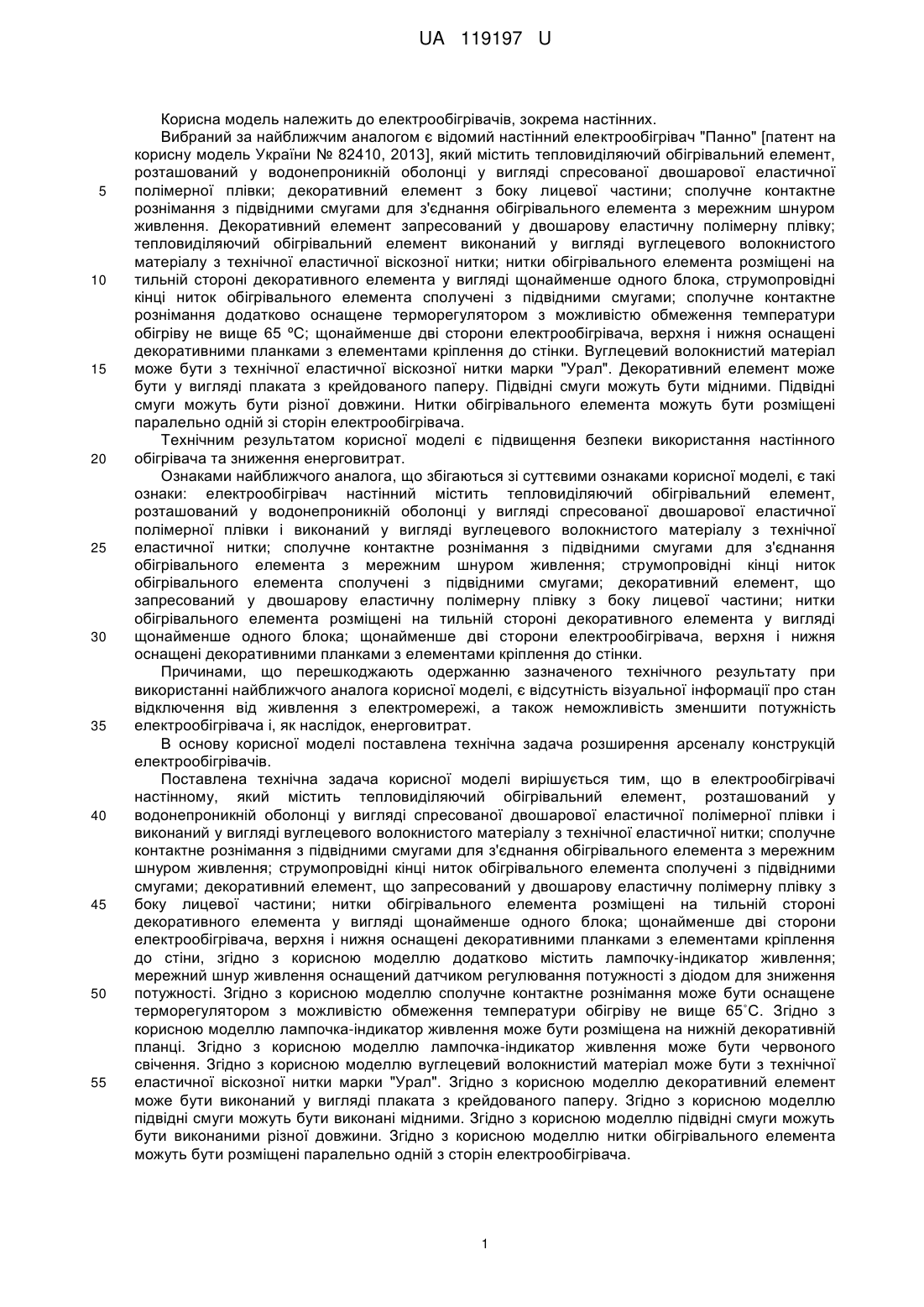

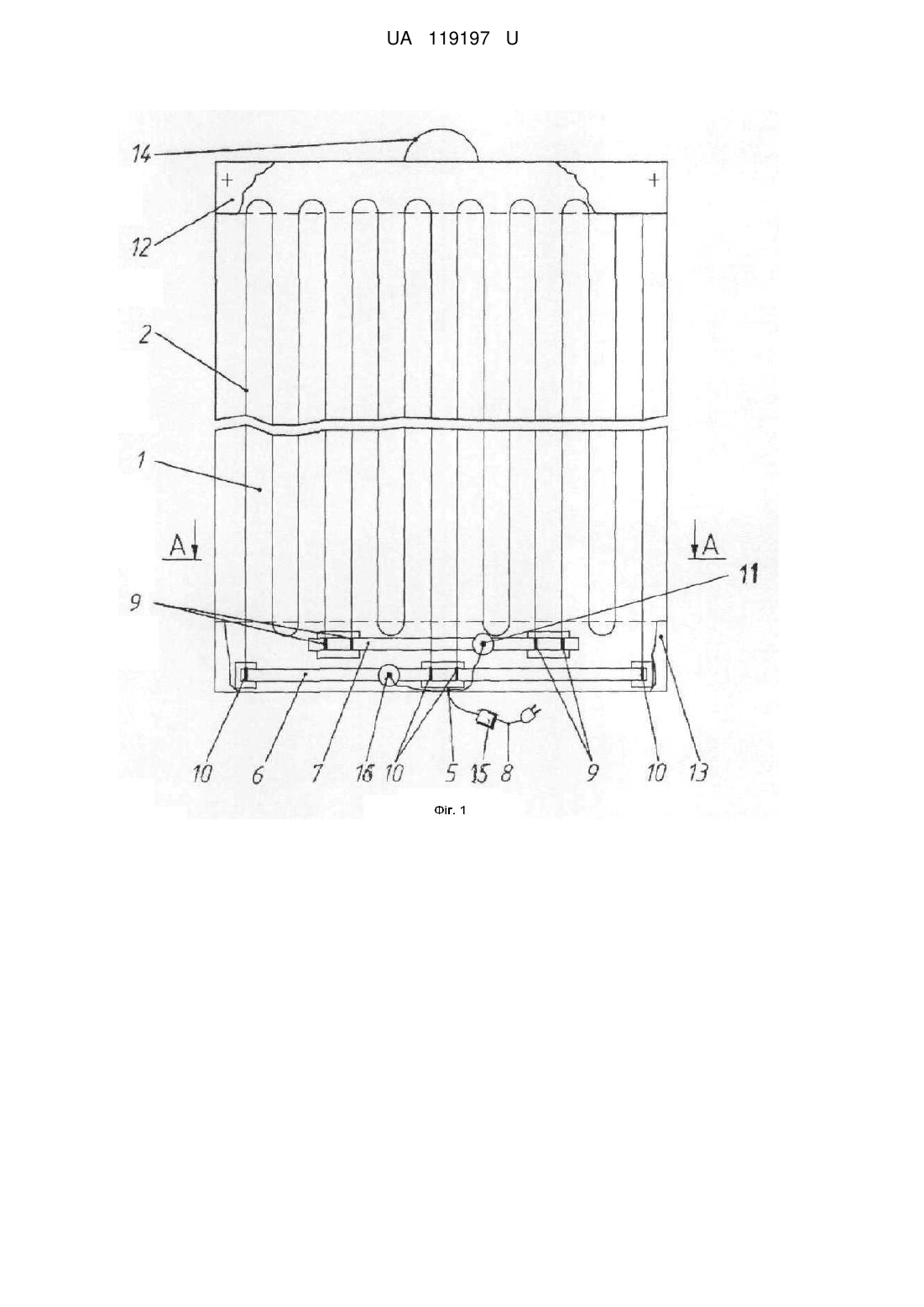

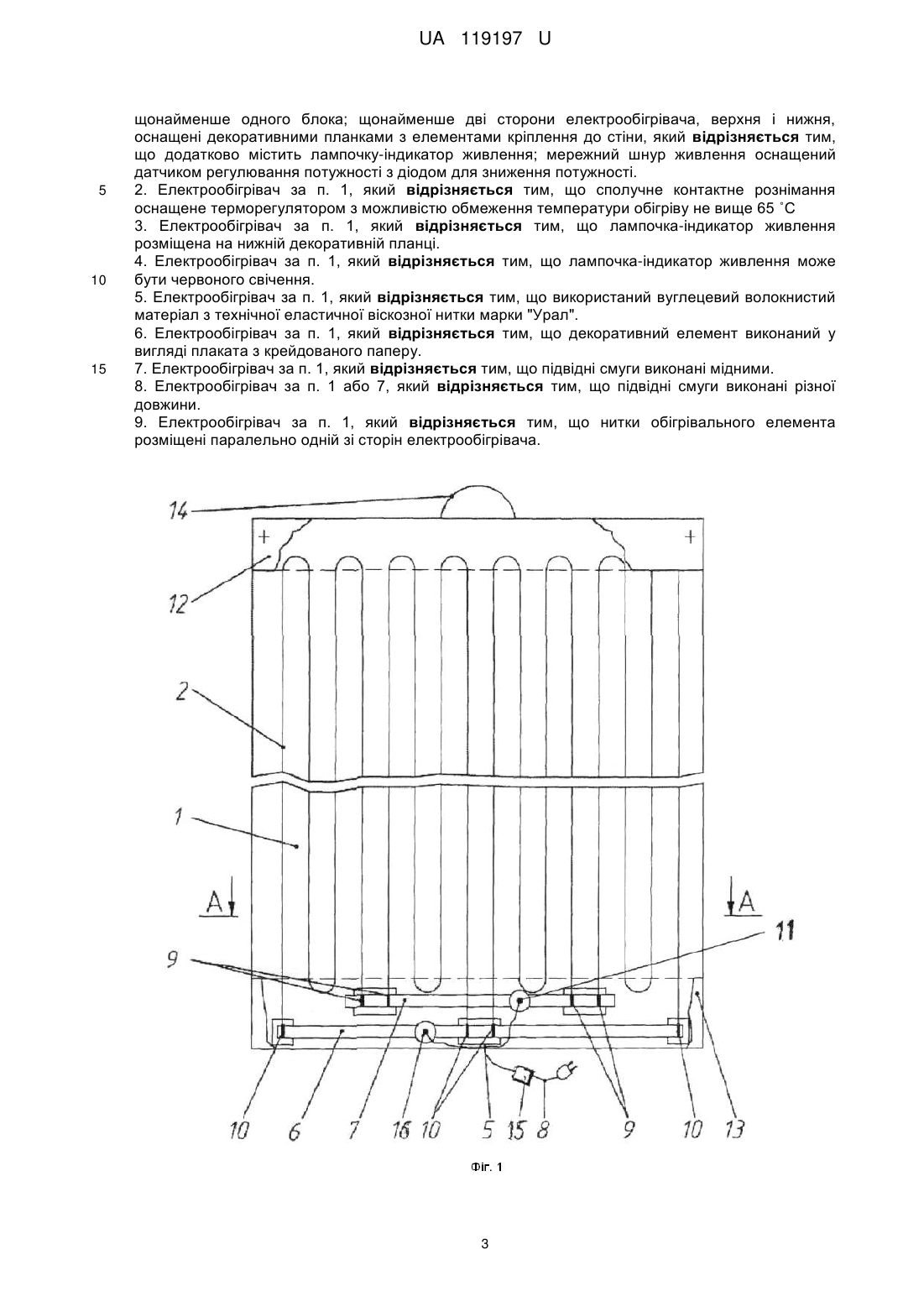

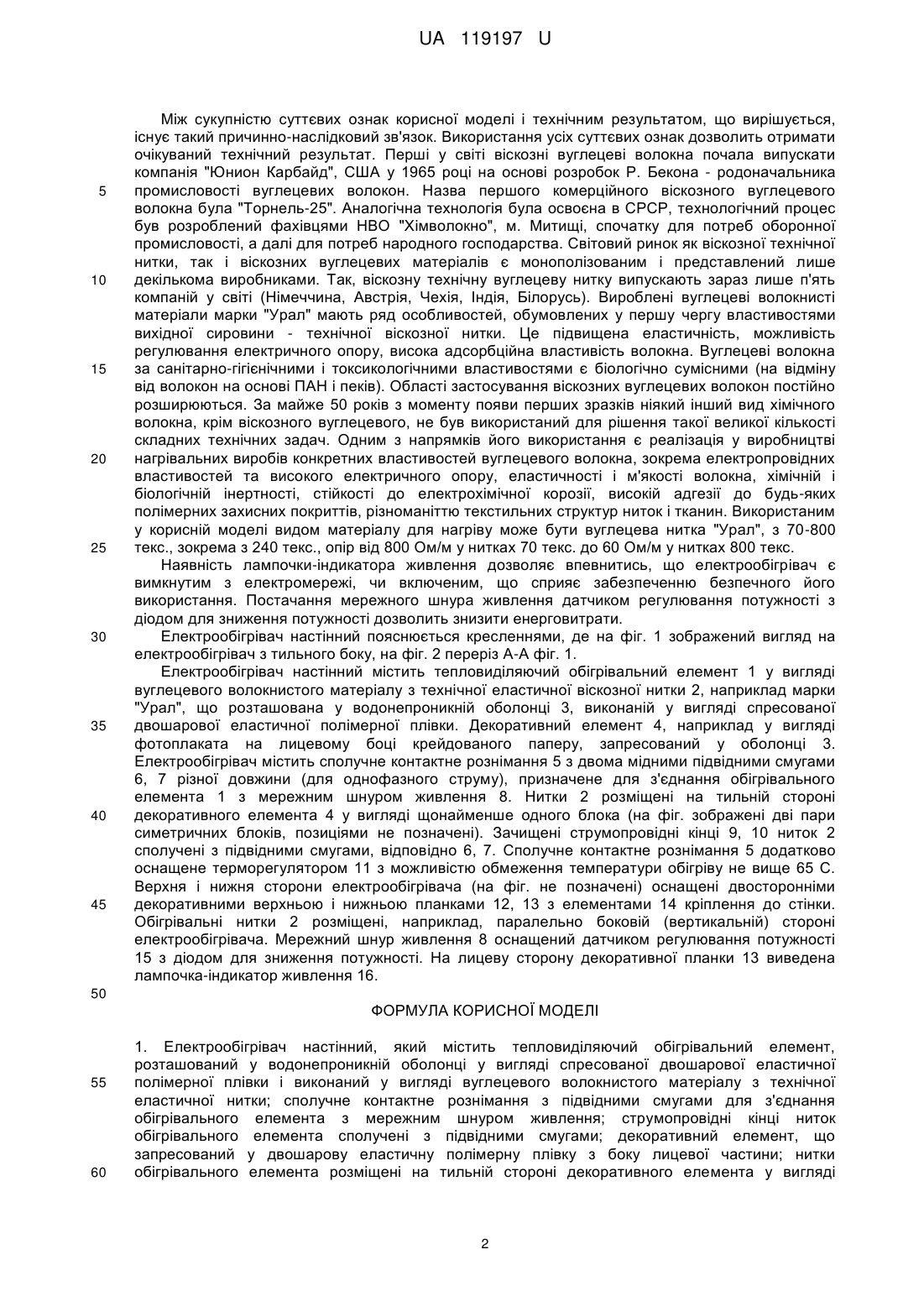

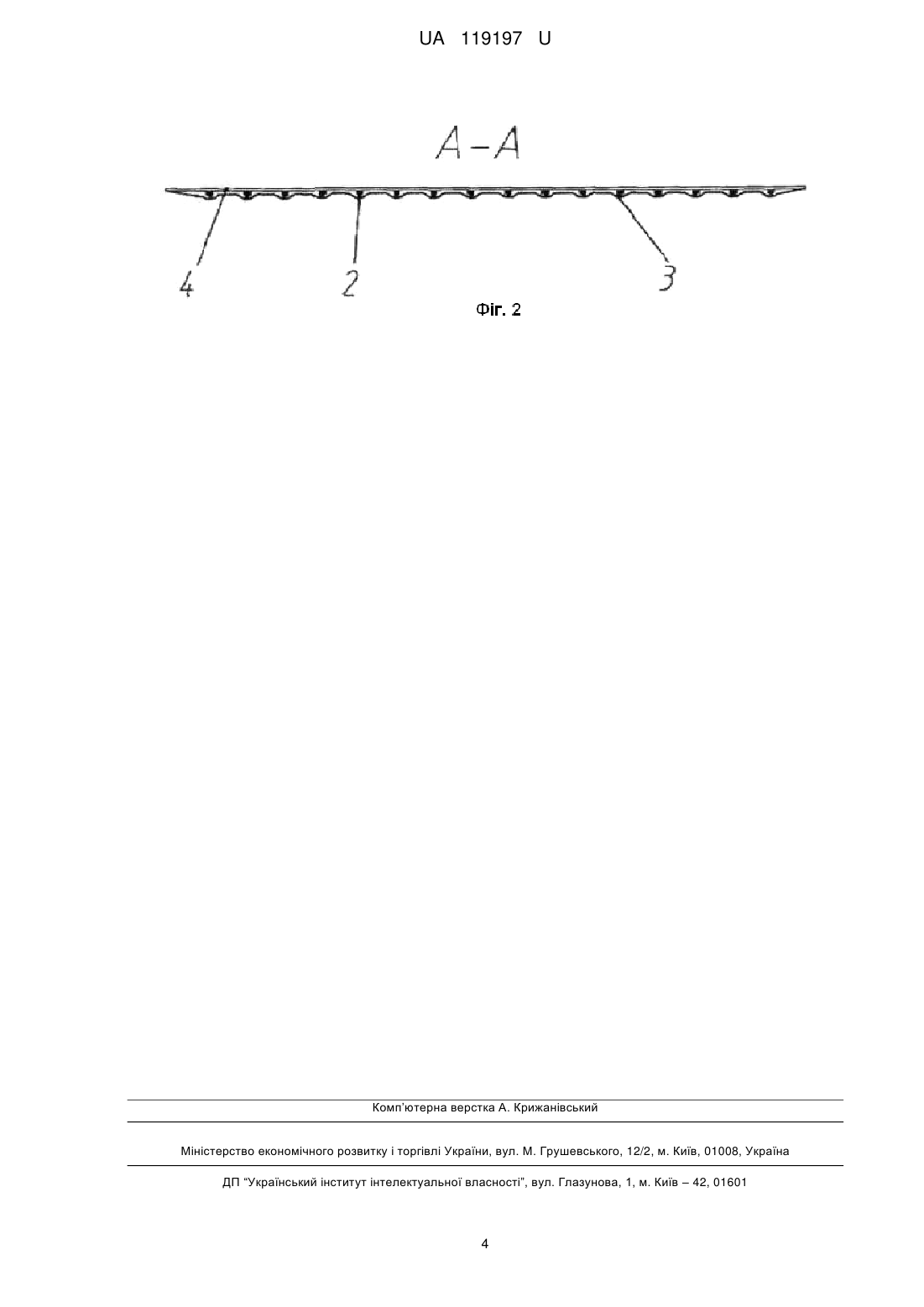

Реферат: UA 119197 U UA 119197 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електрообігрівачів, зокрема настінних. Вибраний за найближчим аналогом є відомий настінний електрообігрівач "Панно" [патент на корисну модель України № 82410, 2013], який містить тепловиділяючий обігрівальний елемент, розташований у водонепроникній оболонці у вигляді спресованої двошарової еластичної полімерної плівки; декоративний елемент з боку лицевої частини; сполучне контактне рознімання з підвідними смугами для з'єднання обігрівального елемента з мережним шнуром живлення. Декоративний елемент запресований у двошарову еластичну полімерну плівку; тепловиділяючий обігрівальний елемент виконаний у вигляді вуглецевого волокнистого матеріалу з технічної еластичної віскозної нитки; нитки обігрівального елемента розміщені на тильній стороні декоративного елемента у вигляді щонайменше одного блока, струмопровідні кінці ниток обігрівального елемента сполучені з підвідними смугами; сполучне контактне рознімання додатково оснащене терморегулятором з можливістю обмеження температури обігріву не вище 65 ºС; щонайменше дві сторони електрообігрівача, верхня і нижня оснащені декоративними планками з елементами кріплення до стінки. Вуглецевий волокнистий матеріал може бути з технічної еластичної віскозної нитки марки "Урал". Декоративний елемент може бути у вигляді плаката з крейдованого паперу. Підвідні смуги можуть бути мідними. Підвідні смуги можуть бути різної довжини. Нитки обігрівального елемента можуть бути розміщені паралельно одній зі сторін електрообігрівача. Технічним результатом корисної моделі є підвищення безпеки використання настінного обігрівача та зниження енерговитрат. Ознаками найближчого аналога, що збігаються зі суттєвими ознаками корисної моделі, є такі ознаки: електрообігрівач настінний містить тепловиділяючий обігрівальний елемент, розташований у водонепроникній оболонці у вигляді спресованої двошарової еластичної полімерної плівки і виконаний у вигляді вуглецевого волокнистого матеріалу з технічної еластичної нитки; сполучне контактне рознімання з підвідними смугами для з'єднання обігрівального елемента з мережним шнуром живлення; струмопровідні кінці ниток обігрівального елемента сполучені з підвідними смугами; декоративний елемент, що запресований у двошарову еластичну полімерну плівку з боку лицевої частини; нитки обігрівального елемента розміщені на тильній стороні декоративного елемента у вигляді щонайменше одного блока; щонайменше дві сторони електрообігрівача, верхня і нижня оснащені декоративними планками з елементами кріплення до стінки. Причинами, що перешкоджають одержанню зазначеного технічного результату при використанні найближчого аналога корисної моделі, є відсутність візуальної інформації про стан відключення від живлення з електромережі, а також неможливість зменшити потужність електрообігрівача і, як наслідок, енерговитрат. В основу корисної моделі поставлена технічна задача розширення арсеналу конструкцій електрообігрівачів. Поставлена технічна задача корисної моделі вирішується тим, що в електрообігрівачі настінному, який містить тепловиділяючий обігрівальний елемент, розташований у водонепроникній оболонці у вигляді спресованої двошарової еластичної полімерної плівки і виконаний у вигляді вуглецевого волокнистого матеріалу з технічної еластичної нитки; сполучне контактне рознімання з підвідними смугами для з'єднання обігрівального елемента з мережним шнуром живлення; струмопровідні кінці ниток обігрівального елемента сполучені з підвідними смугами; декоративний елемент, що запресований у двошарову еластичну полімерну плівку з боку лицевої частини; нитки обігрівального елемента розміщені на тильній стороні декоративного елемента у вигляді щонайменше одного блока; щонайменше дві сторони електрообігрівача, верхня і нижня оснащені декоративними планками з елементами кріплення до стіни, згідно з корисною моделлю додатково містить лампочку-індикатор живлення; мережний шнур живлення оснащений датчиком регулювання потужності з діодом для зниження потужності. Згідно з корисною моделлю сполучне контактне рознімання може бути оснащене терморегулятором з можливістю обмеження температури обігріву не вище 65˚С. Згідно з корисною моделлю лампочка-індикатор живлення може бути розміщена на нижній декоративній планці. Згідно з корисною моделлю лампочка-індикатор живлення може бути червоного свічення. Згідно з корисною моделлю вуглецевий волокнистий матеріал може бути з технічної еластичної віскозної нитки марки "Урал". Згідно з корисною моделлю декоративний елемент може бути виконаний у вигляді плаката з крейдованого паперу. Згідно з корисною моделлю підвідні смуги можуть бути виконані мідними. Згідно з корисною моделлю підвідні смуги можуть бути виконаними різної довжини. Згідно з корисною моделлю нитки обігрівального елемента можуть бути розміщені паралельно одній з сторін електрообігрівача. 1 UA 119197 U 5 10 15 20 25 30 35 40 45 Між сукупністю суттєвих ознак корисної моделі і технічним результатом, що вирішується, існує такий причинно-наслідковий зв'язок. Використання усіх суттєвих ознак дозволить отримати очікуваний технічний результат. Перші у світі віскозні вуглецеві волокна почала випускати компанія "Юнион Карбайд", США у 1965 році на основі розробок Р. Бекона - родоначальника промисловості вуглецевих волокон. Назва першого комерційного віскозного вуглецевого волокна була "Торнель-25". Аналогічна технологія була освоєна в СРСР, технологічний процес був розроблений фахівцями НВО "Хімволокно", м. Митищі, спочатку для потреб оборонної промисловості, а далі для потреб народного господарства. Світовий ринок як віскозної технічної нитки, так і віскозних вуглецевих матеріалів є монополізованим і представлений лише декількома виробниками. Так, віскозну технічну вуглецеву нитку випускають зараз лише п'ять компаній у світі (Німеччина, Австрія, Чехія, Індія, Білорусь). Вироблені вуглецеві волокнисті матеріали марки "Урал" мають ряд особливостей, обумовлених у першу чергу властивостями вихідної сировини - технічної віскозної нитки. Це підвищена еластичність, можливість регулювання електричного опору, висока адсорбційна властивість волокна. Вуглецеві волокна за санітарно-гігієнічними і токсикологічними властивостями є біологічно сумісними (на відміну від волокон на основі ПАН і пеків). Області застосування віскозних вуглецевих волокон постійно розширюються. За майже 50 років з моменту появи перших зразків ніякий інший вид хімічного волокна, крім віскозного вуглецевого, не був використаний для рішення такої великої кількості складних технічних задач. Одним з напрямків його використання є реалізація у виробництві нагрівальних виробів конкретних властивостей вуглецевого волокна, зокрема електропровідних властивостей та високого електричного опору, еластичності і м'якості волокна, хімічній і біологічній інертності, стійкості до електрохімічної корозії, високій адгезії до будь-яких полімерних захисних покриттів, різноманіттю текстильних структур ниток і тканин. Використаним у корисній моделі видом матеріалу для нагріву може бути вуглецева нитка "Урал", з 70-800 текс., зокрема з 240 текс., опір від 800 Ом/м у нитках 70 текс. до 60 Ом/м у нитках 800 текс. Наявність лампочки-індикатора живлення дозволяє впевнитись, що електрообігрівач є вимкнутим з електромережі, чи включеним, що сприяє забезпеченню безпечного його використання. Постачання мережного шнура живлення датчиком регулювання потужності з діодом для зниження потужності дозволить знизити енерговитрати. Електрообігрівач настінний пояснюється кресленнями, де на фіг. 1 зображений вигляд на електрообігрівач з тильного боку, на фіг. 2 переріз А-А фіг. 1. Електрообігрівач настінний містить тепловиділяючий обігрівальний елемент 1 у вигляді вуглецевого волокнистого матеріалу з технічної еластичної віскозної нитки 2, наприклад марки "Урал", що розташована у водонепроникній оболонці 3, виконаній у вигляді спресованої двошарової еластичної полімерної плівки. Декоративний елемент 4, наприклад у вигляді фотоплаката на лицевому боці крейдованого паперу, запресований у оболонці 3. Електрообігрівач містить сполучне контактне рознімання 5 з двома мідними підвідними смугами 6, 7 різної довжини (для однофазного струму), призначене для з'єднання обігрівального елемента 1 з мережним шнуром живлення 8. Нитки 2 розміщені на тильній стороні декоративного елемента 4 у вигляді щонайменше одного блока (на фіг. зображені дві пари симетричних блоків, позиціями не позначені). Зачищені струмопровідні кінці 9, 10 ниток 2 сполучені з підвідними смугами, відповідно 6, 7. Сполучне контактне рознімання 5 додатково оснащене терморегулятором 11 з можливістю обмеження температури обігріву не вище 65 C. Верхня і нижня сторони електрообігрівача (на фіг. не позначені) оснащені двосторонніми декоративними верхньою і нижньою планками 12, 13 з елементами 14 кріплення до стінки. Обігрівальні нитки 2 розміщені, наприклад, паралельно боковій (вертикальній) стороні електрообігрівача. Мережний шнур живлення 8 оснащений датчиком регулювання потужності 15 з діодом для зниження потужності. На лицеву сторону декоративної планки 13 виведена лампочка-індикатор живлення 16. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Електрообігрівач настінний, який містить тепловиділяючий обігрівальний елемент, розташований у водонепроникній оболонці у вигляді спресованої двошарової еластичної полімерної плівки і виконаний у вигляді вуглецевого волокнистого матеріалу з технічної еластичної нитки; сполучне контактне рознімання з підвідними смугами для з'єднання обігрівального елемента з мережним шнуром живлення; струмопровідні кінці ниток обігрівального елемента сполучені з підвідними смугами; декоративний елемент, що запресований у двошарову еластичну полімерну плівку з боку лицевої частини; нитки обігрівального елемента розміщені на тильній стороні декоративного елемента у вигляді 2 UA 119197 U 5 10 15 щонайменше одного блока; щонайменше дві сторони електрообігрівача, верхня і нижня, оснащені декоративними планками з елементами кріплення до стіни, який відрізняється тим, що додатково містить лампочку-індикатор живлення; мережний шнур живлення оснащений датчиком регулювання потужності з діодом для зниження потужності. 2. Електрообігрівач за п. 1, який відрізняється тим, що сполучне контактне рознімання оснащене терморегулятором з можливістю обмеження температури обігріву не вище 65 ˚С 3. Електрообігрівач за п. 1, який відрізняється тим, що лампочка-індикатор живлення розміщена на нижній декоративній планці. 4. Електрообігрівач за п. 1, який відрізняється тим, що лампочка-індикатор живлення може бути червоного свічення. 5. Електрообігрівач за п. 1, який відрізняється тим, що використаний вуглецевий волокнистий матеріал з технічної еластичної віскозної нитки марки "Урал". 6. Електрообігрівач за п. 1, який відрізняється тим, що декоративний елемент виконаний у вигляді плаката з крейдованого паперу. 7. Електрообігрівач за п. 1, який відрізняється тим, що підвідні смуги виконані мідними. 8. Електрообігрівач за п. 1 або 7, який відрізняється тим, що підвідні смуги виконані різної довжини. 9. Електрообігрівач за п. 1, який відрізняється тим, що нитки обігрівального елемента розміщені паралельно одній зі сторін електрообігрівача. 3 UA 119197 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
