Зовнішня багатошарова стіна будівлі

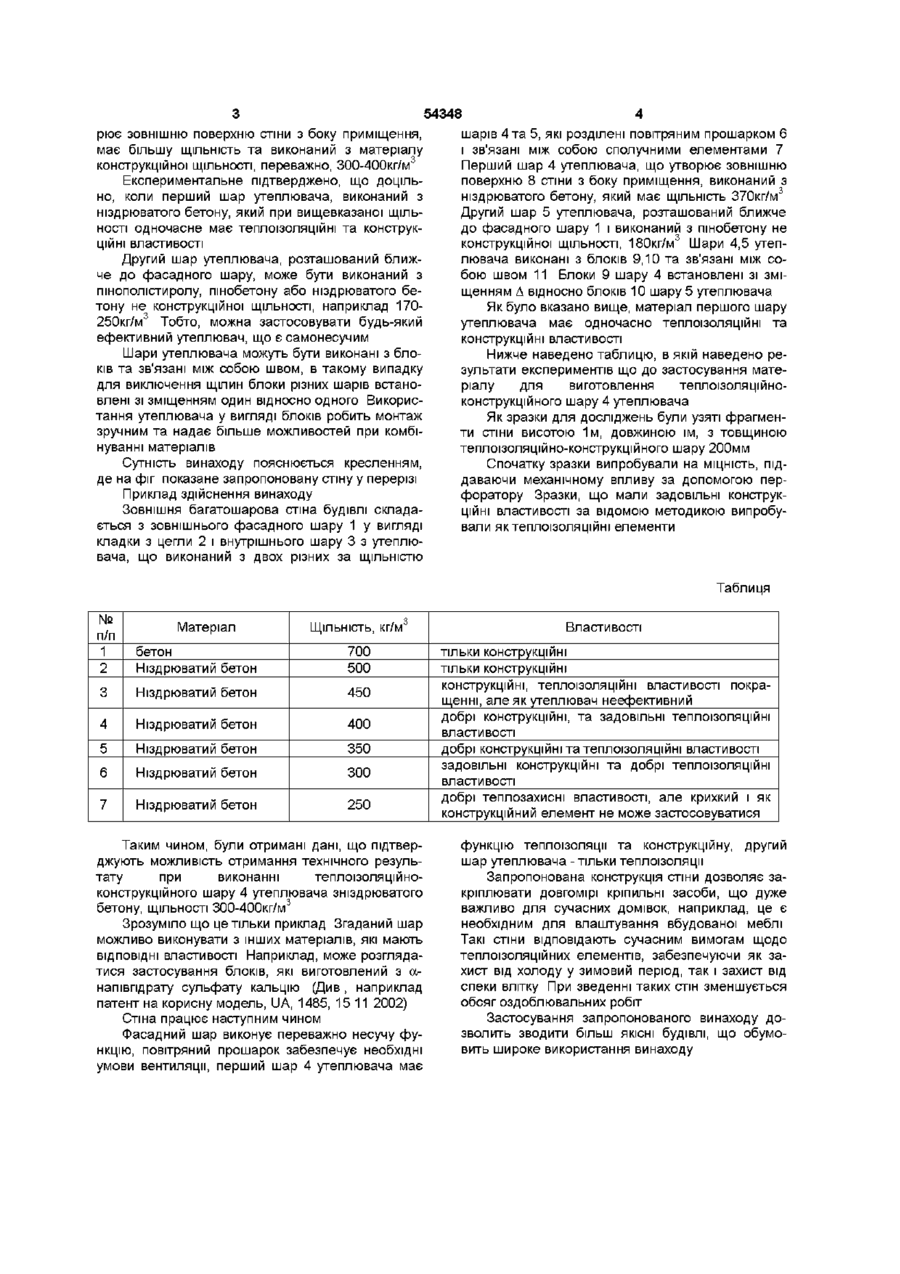

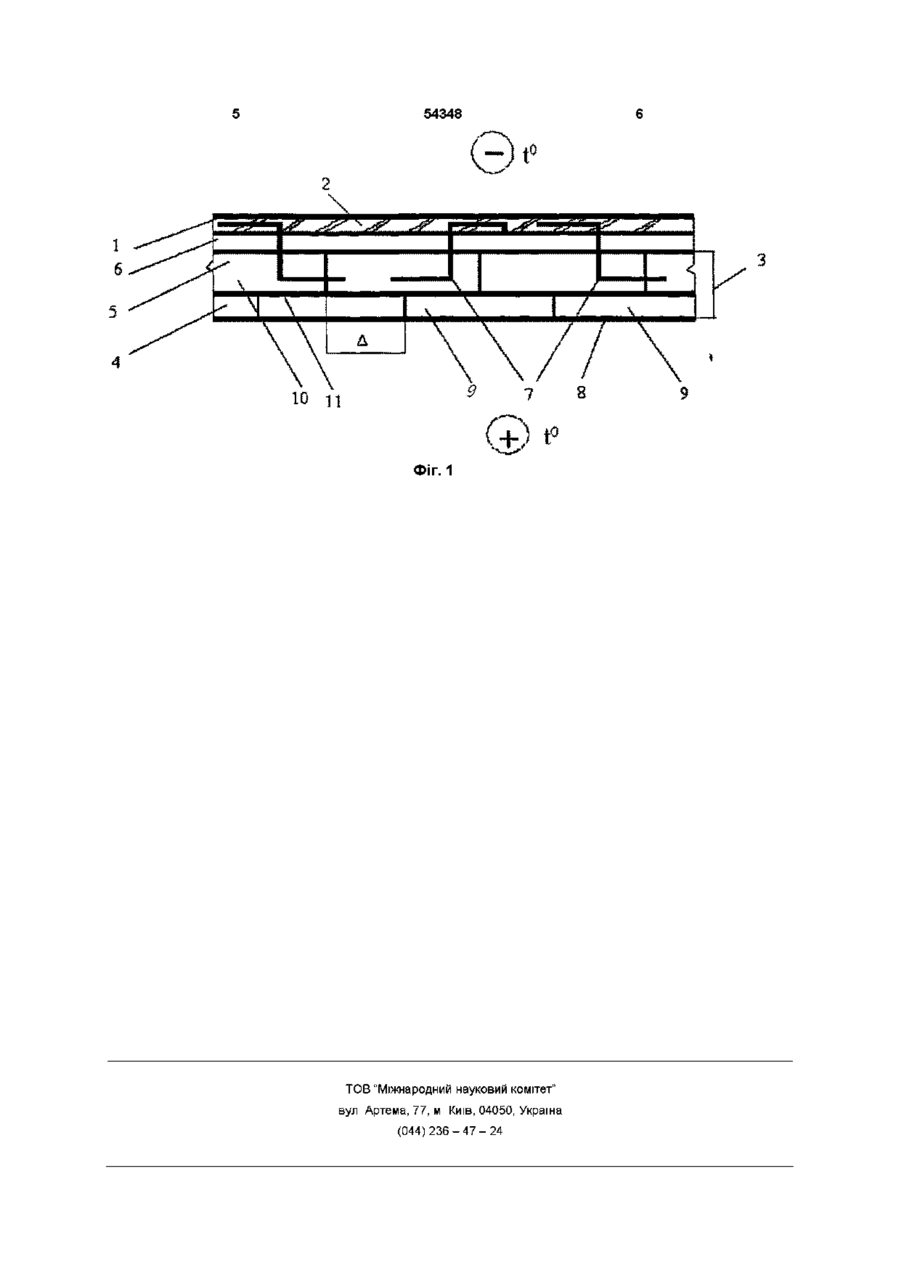

1 Зовнішня багатошарова стіна будівлі, що включає ЗОВНІШНІЙ фасадний шар, наприклад цегляну кладку, і внутрішній шар з утеплювача, що розділені повітряним прошарком і зв'язані між собою сполучними елементами, яка відрізняється тим, що утеплювач виконаний з двох різних за ЩІЛЬНІСТЮ шарів, причому перший шар утеплювача, що утворює зовнішню поверхню стіни з боку Винахід відноситься до будівництва, а саме до ЗОВНІШНІХ багатошарових стін, що складаються з ІЗОЛЯЦІЙНОГО матеріалу та каменю, бетону або цегли Винахід може бути застосований при будівництві будь-якої споруди, але переважно призначений для зведення багатоповерхових монолітнокаркасних будинків Найбільш близьким до технічного вирішення, що заявляється, є зовнішня багатошарова стіна будівлі, що включає ЗОВНІШНІЙ фасадний шар, наприклад цегляну кладку, і внутрішній шар з утеплювача, що розділені повітряним прошарком і зв'язані між собою сполучними елементами Крім того, конструкція має внутрішню обшивку, що утворює основу для зовнішнього шару стіни з боку приміщення Внутрішню обшивку виконують з листів, що закріплені до фасадного шару за допомогою розпірок, рейок та шурупів Шви між листами заповнюють шпаклівкою Шар утеплювача виконаний з пінобетону, який заливають у порожнину, що утворює фасадний шар та внутрішня обшивка /Див , наприклад RU, 2134754, 20 08 99/ Недоліком цього вирішення є необхідність виконання внутрішньої обшивки з листів, яка має функцію конструкційного шару Виконання такої обшивки є трудомістким та коштовним Після її влаштування необхідно додатково наносити на приміщення, має більшу ЩІЛЬНІСТЬ та виконаний з матеріалу конструкційної ЩІЛЬНОСТІ, переважно 3 300-400 кг/м 2 Стіна за п 1, яка відрізняється тим, що перший шар утеплювача виконаний з ніздрюватого бетону 3 Стіна за п 1, яка відрізняється тим, що другий шар утеплювача, розташований ближче до фасадного шару, виконаний з пінополістиролу, пінобетону або ніздрюватого бетону неконструкційної ЩІЛЬНОСТІ, наприклад 170-250 кг/м3 4 Стіна за будь-яким з пп 1-3, яка відрізняється тим, що шари утеплювача виконані з блоків та зв'язані між собою швом, причому блоки різних шарів встановлені зі зміщенням один відносно одного поверхню стіни вирівнювальні та декоративні шари Але утворений конструкційний шар є тонким і не дозволяє закріплювати довгомірі кріпильні засоби При спробі закріпити такі засоби вони проникають у шар утеплювача (мінеральна вата), який є не має конструкційної ЩІЛЬНОСТІ ПІД конструкційній ЩІЛЬНІСТЮ тут слід розуміти комплекс властивостей матеріалу самонесучість, придатність для закріплення в ньому кріпильних засобів тощо В основу винаходу поставлене завдання удосконалити відому зовнішню багатошарову стіну будівлі, шляхом нового виконання утеплювача та вилучення з конструкції таких елементів як листи, рейки тощо, що спростить конструкцію та зробить можливим використовувати утеплювач не тільки для теплоізоляції, а й як конструкційний елемент Це призведе до зменшення трудомісткості зведення будівлі при покращенні якості стін Поставлене завдання вирішується тим, що у ВІДОМІЙ ЗОВНІШНІЙ багатошаровій СТІНІ будівлі, що включає ЗОВНІШНІЙ фасадний шар, наприклад цегляну кладку, і внутрішній шар з утеплювача, що розділені повітряним прошарком і зв'язані між собою сполучними елементами, згідно винаходу, утеплювач виконаний з двох різних за ЩІЛЬНІСТЮ шарів, причому перший шар утеплювача, що утво 00 ^ со Ю 54348 рює зовнішню поверхню стіни з боку приміщення, має більшу ЩІЛЬНІСТЬ та виконаний з матеріалу конструкційної ЩІЛЬНОСТІ, переважно, 300-400кг/м3 Експериментальне підтверджено, що доцільно, коли перший шар утеплювача, виконаний з ніздрюватого бетону, який при вищевказаної ЩІЛЬНОСТІ одночасне має теплоізоляційні та конструкційні властивості Другий шар утеплювача, розташований ближче до фасадного шару, може бути виконаний з пінополістиролу, пінобетону або ніздрюватого бетону не конструкційної ЩІЛЬНОСТІ, наприклад 170250кг/м3 Тобто, можна застосовувати будь-який ефективний утеплювач, що є самонесучим Шари утеплювача можуть бути виконані з блоків та зв'язані між собою швом, в такому випадку для виключення щілин блоки різних шарів встановлені зі зміщенням один відносно одного Використання утеплювача у вигляді блоків робить монтаж зручним та надає більше можливостей при комбінуванні матеріалів Сутність винаходу пояснюється кресленням, де на фіг показане запропоновану стіну у перерізі Приклад здійснення винаходу Зовнішня багатошарова стіна будівлі складається з зовнішнього фасадного шару 1 у вигляді кладки з цегли 2 і внутрішнього шару 3 з утеплювача, що виконаний з двох різних за ЩІЛЬНІСТЮ шарів 4 та 5, які розділені повітряним прошарком 6 і зв'язані між собою сполучними елементами 7 Перший шар 4 утеплювача, що утворює зовнішню поверхню 8 стіни з боку приміщення, виконаний з ніздрюватого бетону, який має ЩІЛЬНІСТЬ 370КГ/М 3 Другий шар 5 утеплювача, розташований ближче до фасадного шару 1 і виконаний з пінобетону не конструкційної ЩІЛЬНОСТІ, 180кг/м3 Шари 4,5 утеплювача виконані з блоків 9,10 та зв'язані між собою швом 11 Блоки 9 шару 4 встановлені зі зміщенням Д відносно блоків 10 шару 5 утеплювача Як було вказано вище, матеріал першого шару утеплювача має одночасно теплоізоляційні та конструкційні властивості Нижче наведено таблицю, в якій наведено результати експериментів що до застосування матеріалу для виготовлення теплоізоляційноконструкційного шару 4 утеплювача Як зразки для досліджень були узяті фрагменти стіни висотою 1м, довжиною їм, з товщиною теплоізоляційно-конструкційного шару 200мм Спочатку зразки випробували на МІЦНІСТЬ, ПІДдаваючи механічному впливу за допомогою перфоратору Зразки, що мали задовільні конструкційні властивості за відомою методикою випробували як теплоізоляційні елементи Таблиця № п/п 1 2 Матеріал ЩІЛЬНІСТЬ, КГ/М3 Властивості бетон Ніздрюватий бетон 700 500 3 Ніздрюватий бетон 450 4 Ніздрюватий бетон 400 5 Ніздрюватий бетон 350 6 Ніздрюватий бетон 300 7 Ніздрюватий бетон 250 тільки конструкційні тільки конструкційні конструкційні, теплоізоляційні властивості покращенні, але як утеплювач неефективний добрі конструкційні, та задовільні теплоізоляційні властивості добрі конструкційні та теплоізоляційні властивості задовільні конструкційні та добрі теплоізоляційні властивості добрі теплозахисні властивості, але крихкий і як конструкційний елемент не може застосовуватися Таким чином, були отримані дані, що підтверджують можливість отримання технічного результату при виконанні теплоізоляційноконструкційного шару 4 утеплювача зніздрюватого бетону, ЩІЛЬНОСТІ 300-400кг/м3 Зрозуміло що це тільки приклад Згаданий шар можливо виконувати з інших матеріалів, які мають ВІДПОВІДНІ властивості Наприклад, може розглядатися застосування блоків, які виготовлений з анапівпдрату сульфату кальцію (Див , наприклад патент на корисну модель, UA, 1485, 15 11 2002) Стіна працює наступним чином Фасадний шар виконує переважно несучу функцію, повітряний прошарок забезпечує необхідні умови вентиляції, перший шар 4 утеплювача має функцію теплоізоляції та конструкційну, другий шар утеплювача - тільки теплоізоляції Запропонована конструкція стіни дозволяє закріплювати довгомірі кріпильні засоби, що дуже важливо для сучасних домівок, наприклад, це є необхідним для влаштування вбудованої меблі Такі стіни відповідають сучасним вимогам щодо теплоізоляційних елементів, забезпечуючи як захист від холоду у зимовий період, так і захист від спеки влітку При зведенні таких стін зменшується обсяг оздоблювальних робіт Застосування запропонованого винаходу дозволить зводити більш ЯКІСНІ будівлі, що обумовить широке використання винаходу 54348 ФІГ. 1 TOB "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
