Спосіб завантаження шихтових матеріалів у доменну піч

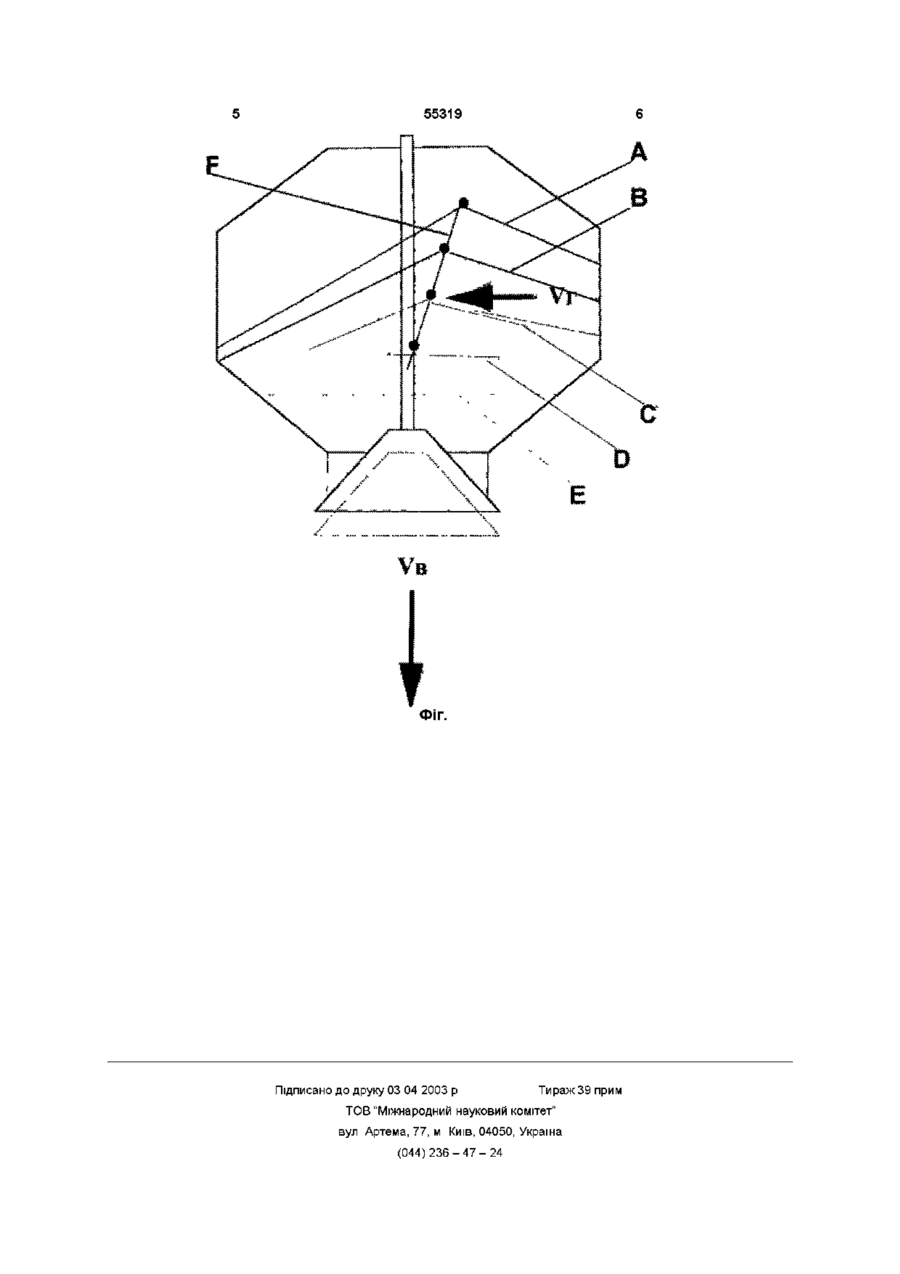

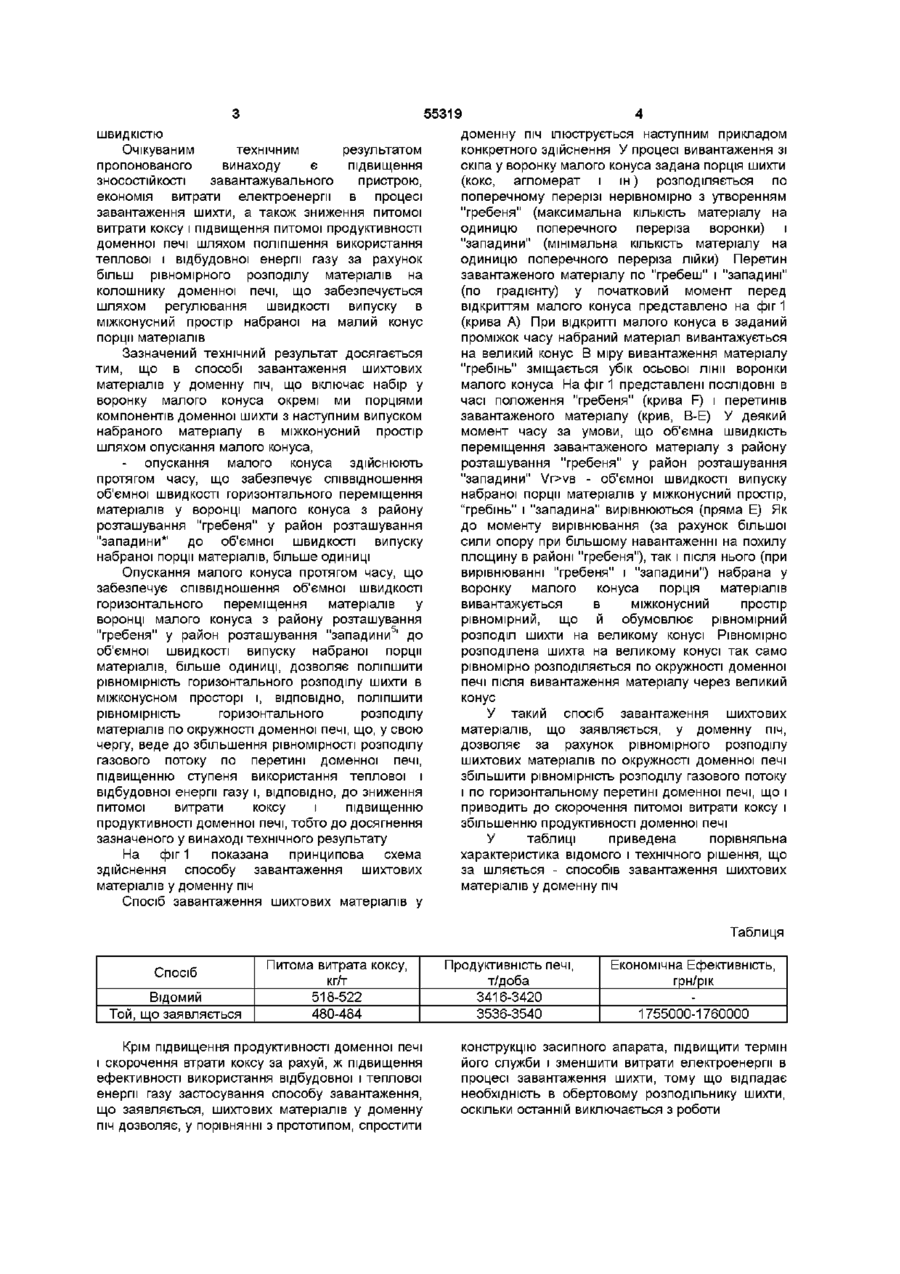

Спосіб завантаження шихтових матеріалів у доменну піч, що включає набір у воронку малого конуса окремими порціями компонентів доменної шихти з наступним випуском набраного матеріалу в міжконусний простір шляхом опускання малого конуса, який відрізняється тим, що опускання малого конуса здійснюють протягом часу, що забезпечує співвідношення об'ємної швидкості горизонтального переміщення матеріалів у воронці малого конуса з ділянки розташування "гребеня" у ділянку розташування "западини" до об'ємної швидкості випуску набраної порції матеріалів, більше одиниці забезпечує рівномірний окружний розподіл матеріалів у печі лише на короткий час, що складає тр=1/пвр хн, номінального часу роботи печі В інший період часу тНр=(тн-Тр) піч працює з нерівномірним розподілом матеріалів, що до того ж ще і змінюється в часі Нерівномірність горизонтального розподілу шихти на малому конусі утвориться при висипанні матеріалу зі скіпа й обумовлена геометричними співвідношеннями деталей засипного апарата В основу винаходу поставлено задачу удосконалення способу завантаження шихтових матеріалів у доменну піч шляхом регулювання швидкості випуску в міжконусний прост р набраного на малий конус матеріалу, що дозволить забезпечити перевищення об'ємної швидкості горизонтального переміщення матеріалу з району розташування "гребеня" у район розташування "западини" над швидкістю випуску в міжконусний простір наораної у воронку малого конуса порції матеріалів У процесі випуску матеріалу в між-конусний простір при опусканні малого конуса, у визначених умовах, відбувається переміщення матеріалу з району розташування "гребеня" у район розташування "западини" При цьому величина нерівномірності горизонтального розподілу знижується Даний процес обмежений у часі і протікає з кінцевою со Ю Ю 55319 ШВИДКІСТЮ Очікуваним технічним результатом пропонованого винаходу є підвищення ЗНОСОСТІЙКОСТІ завантажувального пристрою, економія витрати електроенергії в процесі завантаження шихти, а також зниження питомої витрати коксу і підвищення питомої продуктивності доменної печі шляхом поліпшення використання теплової і відбудовної енергії газу за рахунок більш рівномірного розподілу матеріалів на колошнику доменної печі, що забезпечується шляхом регулювання швидкості випуску в міжконусний простір набраної на малий конус порції матеріалів Зазначений технічний результат досягається тим, що в способі завантаження шихтових матеріалів у доменну піч, що включає набір у воронку малого конуса окремі ми порціями компонентів доменної шихти з наступним випуском набраного матеріалу в міжконусний простір шляхом опускання малого конуса, опускання малого конуса здійснюють протягом часу, що забезпечує співвідношення об'ємної швидкості горизонтального переміщення матеріалів у воронці малого конуса з району розташування "гребеня" у район розташування "западини*1 до об'ємної швидкості випуску набраної порції матеріалів, більше одиниці Опускання малого конуса протягом часу, що забезпечує співвідношення об'ємної швидкості горизонтального переміщення матеріалів у воронці малого конуса з району розташування "гребеня" у район розташування "западини5' до об'ємної швидкості випуску набраної порції матеріалів, більше одиниці, дозволяє поліпшити рівномірність горизонтального розподілу шихти в міжконусном просторі і, ВІДПОВІДНО, поліпшити рівномірність горизонтального розподілу матеріалів по окружності доменної печі, що, у свою чергу, веде до збільшення рівномірності розподілу газового потоку по перетині доменної печі, підвищенню ступеня використання теплової і відбудовної енергії газу і, ВІДПОВІДНО, ДО зниження питомої витрати коксу і підвищенню продуктивності доменної печі, тобто до досягнення зазначеного у винаході технічного результату На фіг 1 показана принципова схема здійснення способу завантаження шихтових матеріалів у доменну піч Спосіб завантаження шихтових матеріалів у доменну піч ілюструється наступним прикладом конкретного здійснення У процесі вивантаження зі скіпа у воронку малого конуса задана порція шихти (кокс, агломерат і ш) розподіляється по поперечному перерізі нерівномірно з утворенням "гребеня" (максимальна КІЛЬКІСТЬ матеріалу на одиницю поперечного переріза воронки) і "западини" (мінімальна КІЛЬКІСТЬ матеріалу на одиницю поперечного переріза лійки) Перетин завантаженого матеріалу по "гребеш" і "западині" (по градієнту) у початковий момент перед відкриттям малого конуса представлено на фіг 1 (крива А) При відкритті малого конуса в заданий проміжок часу набраний матеріал вивантажується на великий конус В міру вивантаження матеріалу "гребінь" зміщається убік осьової лінії воронки малого конуса На фіг 1 представлені ПОСЛІДОВНІ В часі положення "гребеня" (крива F) і перетинів завантаженого матеріалу (крив, В-Е) У деякий момент часу за умови, що об'ємна швидкість переміщення завантаженого матеріалу з району розташування "гребеня" у район розташування "западини" Vr>VB - об'ємної швидкості випуску набраної порції матеріалів у міжконусний простір, "гребінь" і "западина" вирівнюються (пряма Е) Як до моменту вирівнювання (за рахунок більшої сили опору при більшому навантаженні на похилу площину в районі "гребеня"), так і після нього (при вирівнюванні "гребеня" і "западини") набрана у воронку малого конуса порція матеріалів вивантажується в міжконусний простір рівномірний, що й обумовлює рівномірний розподіл шихти на великому конусі Рівномірно розподілена шихта на великому конусі так само рівномірно розподіляється по окружності доменної печі після вивантаження матеріалу через великий конус У такий спосіб завантаження шихтових матеріалів, що заявляється, у доменну піч, дозволяє за рахунок рівномірного розподілу шихтових матеріалів по окружності доменної печі збільшити рівномірність розподілу газового потоку і по горизонтальному перетині доменної печі, що і приводить до скорочення питомої витрати коксу і збільшенню продуктивності доменної печі У таблиці приведена порівняльна характеристика відомого і технічного рішення, що за шляється - способів завантаження шихтових матеріалів у доменну піч Таблиця Спосіб Відомий Той, що заявляється Питома витрата коксу, КГЛ" 518-522 480-484 Крім підвищення продуктивності доменної печі і скорочення втрати коксу за рахуй, ж підвищення ефективності використання відбудовної і теплової енергії газу застосування способу завантаження, що заявляється, шихтових матеріалів у доменну піч дозволяє, у порівнянні з прототипом, спростити Продуктивність печі, т/доба 3416-3420 3536-3540 Економічна Ефективність, грн/рік 1755000-1760000 конструкцію засипного апарата, підвищити термін його служби і зменшити витрати електроенергії в процесі завантаження шихти, тому що відпадає необхідність в обертовому розподільнику шихти, оскільки останній виключається з роботи 55319 ФІГ. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
