Акватеплиця
Формула / Реферат
1. Акватеплиця, що містить світлопрозору покрівлю, стіни, при цьому стіни виконані подвійними, зовнішня частина стіни виконана з теплоізоляційного матеріалу, внутрішній шар виконаний з матеріалу з високим коефіцієнтом віддзеркалення променистого потоку, причому стіни заглиблені в ґрунт нижче за його рівень промерзання, основу, на якій встановлений теплоаккумулюючий вузол, яка відрізняється тим, що теплоаккумулюючий вузол виконаний у вигляді басейну, при цьому на краях басейну кріпиться несуча балка, що виконана з можливістю розміщення на ній місткостей з посівною поверхнею, причому кожна місткість з посівною поверхнею виконана з жорстко з'єднаним з нею вертикальним металевим стрижнем, який у свою чергу виконаний таким, щоб бути вільним кінцем зануреним у воду басейну.
2. Акватеплиця за п. 1, яка відрізняється тим, що теплоізоляційний матеріал зовнішньої частини стін виконаний, наприклад, пористим.
3. Акватеплиця за п. 1, яка відрізняється тим, що місткості з посівною поверхнею розташовані над поверхнею води в басейні.
4. Акватеплиця за п. 1, яка відрізняється тим, що світлопрозора покрівля виконана з двох шарів прозорого матеріалу між якими є зазор.
5. Акватеплиця за п. 1, яка відрізняється тим, що теплиця забезпечена місткістю для збору дощової води.
6. Акватеплиця за п. 1, яка відрізняється тим, що теплиця забезпечена автономним енергоживленням, наприклад сонячною батареєю, ветрогенератором, електроакумулятором.
7. Акватеплиця за п. 1, яка відрізняється тим, що теплиця забезпечена автоматичною годівницею для риб.
Текст

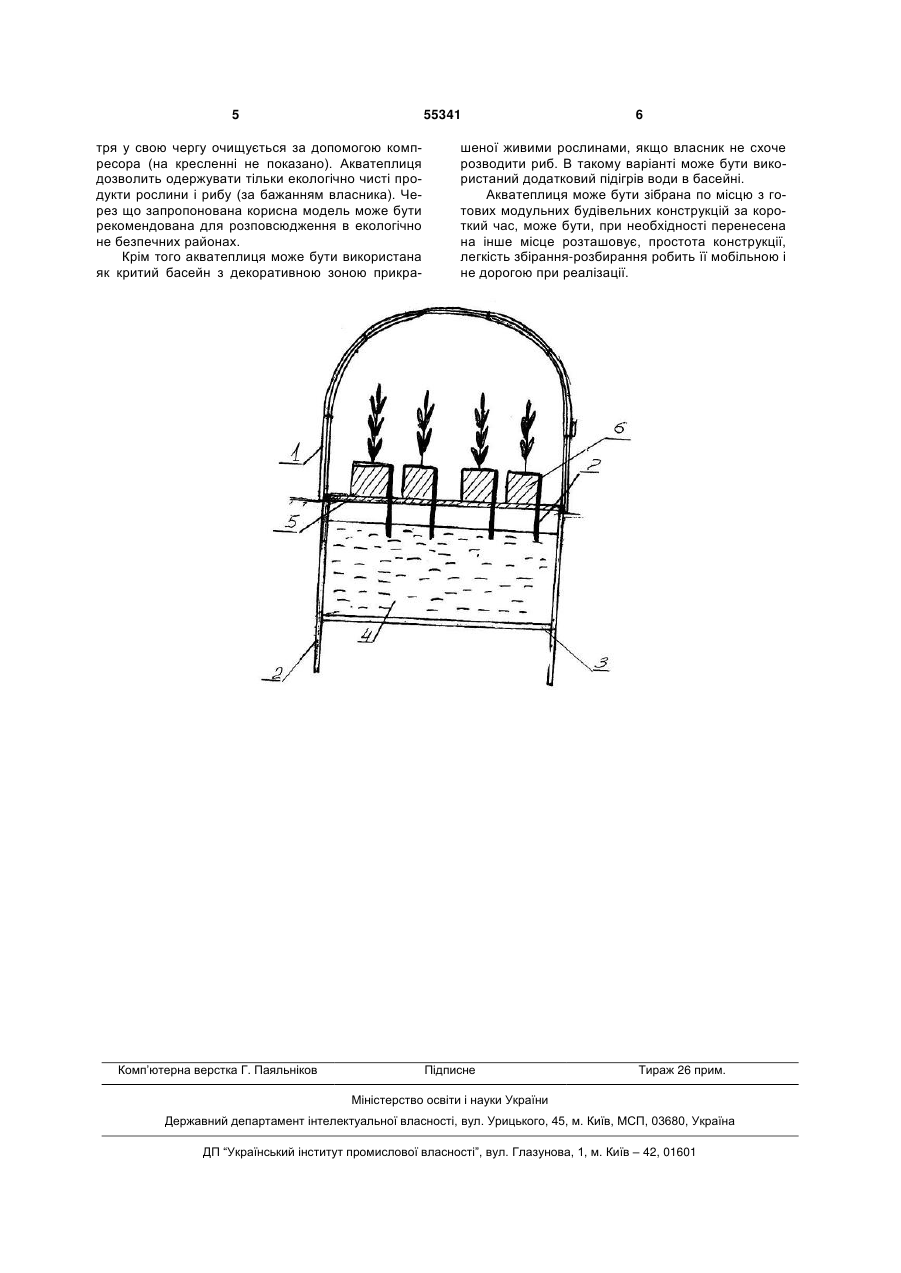

1. Акватеплиця, що містить світлопрозору покрівлю, стіни, при цьому стіни виконані подвійними, зовнішня частина стіни виконана з теплоізоляційного матеріалу, внутрішній шар виконаний з матеріалу з високим коефіцієнтом віддзеркалення променистого потоку, причому стіни заглиблені в ґрунт нижче за його рівень промерзання, основу, на якій встановлений теплоакумулюючий вузол, яка відрізняється тим, що теплоакумулюючий вузол виконаний у вигляді басейну, при цьому на краях басейну кріпиться несуча балка, що виконана з можливістю розміщення на ній місткостей з посівною поверхнею, причому кожна місткість з посівною поверхнею виконана з жорстко з'єднаним з нею вертикальним металевим стрижнем, який у U 1 3 порожнини якого виконані у вигляді горизонтальних циліндрових воздуховодів що сполучаються із зазором між внутрішньою і зовнішньою частинами стін теплиці Недоліком цієї теплиці є те, що вона не пристосована для збірки-розбирання по місцю і не може бути мобільною через своє конструктивне виконання. Задачею, що вирішує запропонована корисна модель, є удосконалення конструкції теплиці шляхом забезпечення можливості зробити теплицю збірно-розбірною і мобільною. Поставлена задача вирішується тим, що в акватеплиці, яка включає світлопрозору покрівлю, стіни, при цьому стіни виконані подвійними, зовнішня частина стіни виконана з матеріалу теплоізоляції, внутрішній шар виконаний з матеріалу з високим коефіцієнтом віддзеркалення променистого потоку, причому стіни заглиблені в ґрунт нижче за його рівень промерзання, основа на який встановлений теплоакумулюючий вузол, при цьому теплоакумулюючий вузол, виконаний у вигляді басейну, на краях басейну кріпиться несуча балка яка виконана з можливістю розміщення на ній місткостей з посівною поверхнею, причому кожна місткість з посівною поверхнею виконана з жорстко сполученим з нею вертикальним металевим стрижнем, який у свою чергу виконаний таким, щоб бути вільним кінцем зануреним у воду басейну, причому теплоізоляційний матеріал зовнішньої частини стін виконаний наприклад пористим, при цьому в акватеплиці місткості з посівною поверхнею розташовані над поверхнею води в басейні, світлопрозора крівля виконана з двох шарів прозорого матеріалу між якими є зазор. Крім того акватеплиця забезпечена місткістю для збору дощової води. Акватеплиця забезпечена автономним енергоживленням, наприклад сонячною батареєю, вітрогенератором, електроакумулятором При цьому акватеплиця забезпечена автоматичною годівницею для риб в басейні. Виконання світлопрозорої покрівлі з двох шарів прозорого матеріалу, між якими є зазор дозволить додатково зберегти тепло в холодну пору року і зберегти оптимальній температуру в жарку пору року. Для обігріву теплиці також може бути використана акумульована сонячна енергія. Крім того здійснюється цілорічне підживлення ґрунтовою енергією (теплова радіація, що уходить). Таким чином забезпечується можливість довгострокової акумуляції теплової енергії, що дозволяє виключати додаткові штучні джерела тепла, і, понизити енерговитрати, в інших випадках, може навпаки використовуватися додатково електроенергія від вітрогенаратора, або просто від электроаккумулятора. Крім того акватеплиця може бути забезпечена автоматичною годувальніцею для подачі корму для риб в басейні від найпростішої механічної до такої, якою управлятиме додатковий електроний пристрій. На кресленні представлена акватеплиця в розрізі. 55341 4 Теплиця включає світлопрозору покрівлю 1, подвійні стіни 2 із зовнішньою частиною, виконаною з матеріалу теплоізоляції, причому внутрішній шар виконаний з матеріалу з високим коефіцієнтом віддзеркалення променистого потоку, при цьому стіни заглиблені в ґрунт нижче за його рівень промерзання, основа 3 на який встановлений тешюакумулюючий вузол 4, при цьому теплоакумулюючий вузол, виконаний у вигляді басейну 4, на краях басейну кріпиться несуча балка 5 виконана з можливістю розміщення на ній місткостей з посівною поверхнею 6, причому кожна місткість з посівною поверхнею виконана з жорстко сполученим з нею вертикальним металевим стрижнем 7, який у свою чергу виконаний таким, щоб бути вільним кінцем зануреним у воду басейну, причому теплоизоляційний матеріал зовнішньої частини стін може бути виконаний наприклад пористим або з будь-якого іншого будівельного матеріалу подібного призначення, при цьому в акватеплиці місткості з посівною поверхнею розташовані над поверхнею води в басейні, світлопрозора покрівля виконана з двох шарів прозорого матеріалу між якими є зазор. Вертикальні металеві стрижні (напр. дюралюмінієві трубки) сполучають собою поверхню води в басейні і поверхню місткостей з посівною поверхнею для передачі отриманого тепла ґрунтом від інфрачервоного випромінювання водоймищу. Теплиця працює таким чином. Окрім особливостей згладжування коливань температури запропонованої корисної моделі є особливість утримування внутрішньої температури вище о (нуля) по Цельсію при морозах в зимовий період без опалювання і додаткових енергетичних витрат. Це досягається шляхом включення у внутрішній теплообмін пристрою середовища ґрунту на глибині значно нижче за рівень його промерзання. За статистикою глибина промерзання ґрунту в Київській області досягає 1-1.2 м. Термоізоляція стін 2 басейна 4 виконана на глибину значно нижче за глибину промерзання тоді (наприклад 22.5М) при витоку тепла через захисне тепличне покриття і, басейн почне працювати як теплообмінник з тими шарами ґрунту (з позитивною температурою по Цельсію) до яких прокладена термоізоляція стін і оскільки теплопровідність повітря приблизно в 23 рази менше теплопровідності води, усередині системи встановиться температура близька до температури шару ґрунту до якого прокладена термоізоляція. При включенні в робочу систему додаткового фільтру для води і компресора (на кресленні не показано) створюватиметься невелика вимушена конвекція яка підвищить ефективність теплообміну в акватеплиці. Рослини розміщені на посівних поверхнях 6 на несучій балці 5 відчуватимуть себе комфортно оскільки в літню спеку поглинатиметься зайве тепло через металеві стрижні у. Так в акватеплиці буде виконується автоматичне регулювання як добових коливань температури так і в сезонних. Важливу роль грає екологічна функція пристрою оскільки це герметична система ізольована від навколишнього середовища, головна частина якої вода постійно фільтрується. Пові 5 55341 тря у свою чергу очищується за допомогою компресора (на кресленні не показано). Акватеплиця дозволить одержувати тільки екологічно чисті продукти рослини і рибу (за бажанням власника). Через що запропонована корисна модель може бути рекомендована для розповсюдження в екологічно не безпечних районах. Крім того акватеплиця може бути використана як критий басейн з декоративною зоною прикра Комп’ютерна верстка Г. Паяльніков 6 шеної живими рослинами, якщо власник не схоче розводити риб. В такому варіанті може бути використаний додатковий підігрів води в басейні. Акватеплиця може бути зібрана по місцю з готових модульних будівельних конструкцій за короткий час, може бути, при необхідності перенесена на інше місце розташовує, простота конструкції, легкість збірання-розбирання робить її мобільною і не дорогою при реалізації. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAquagreenhouse
Автори англійськоюKhromchenko Andrii Leonidovych
Назва патенту російськоюАкватеплица
Автори російськоюХромченко Андрей Леонидович
МПК / Мітки
Мітки: акватеплиця
