Пароутворювач

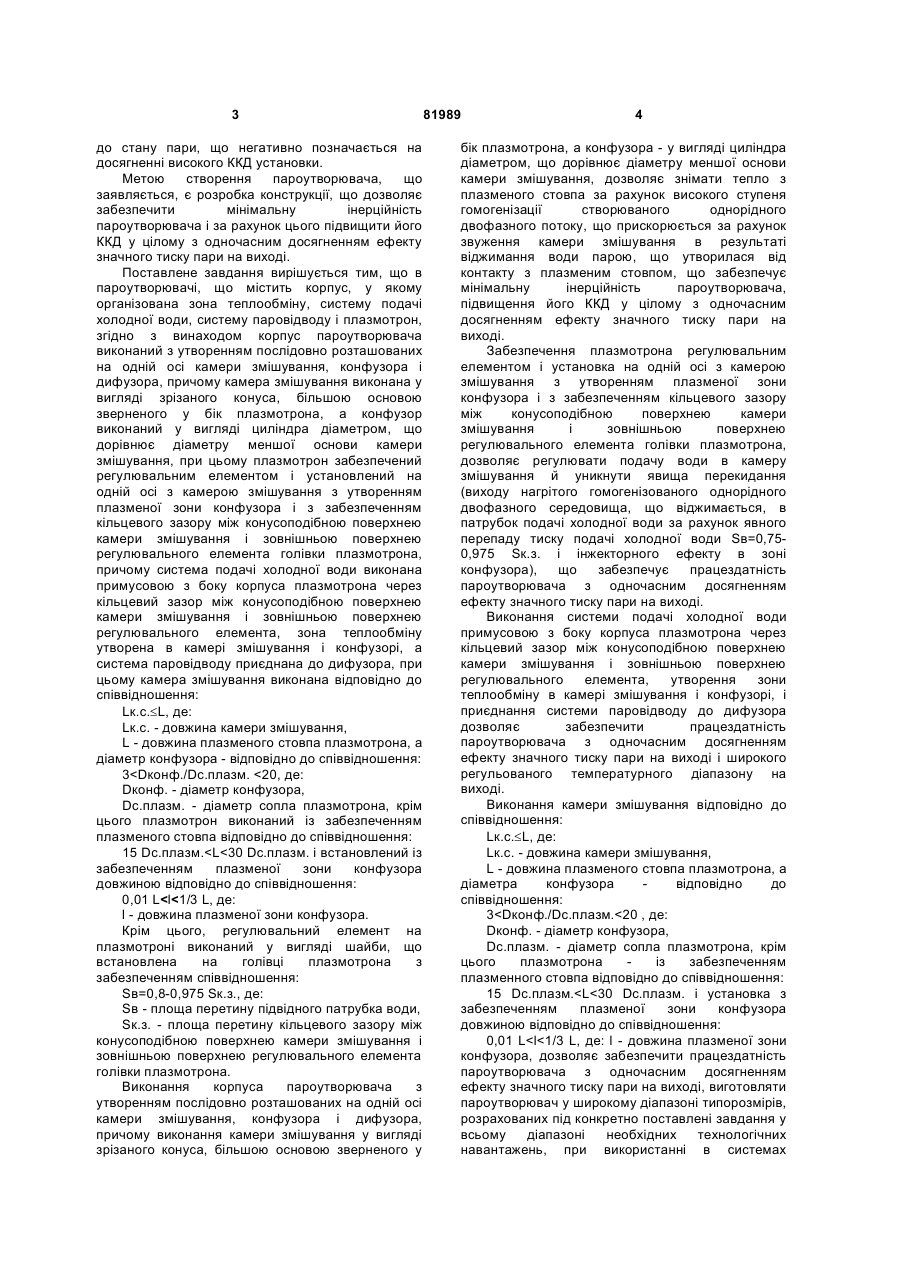

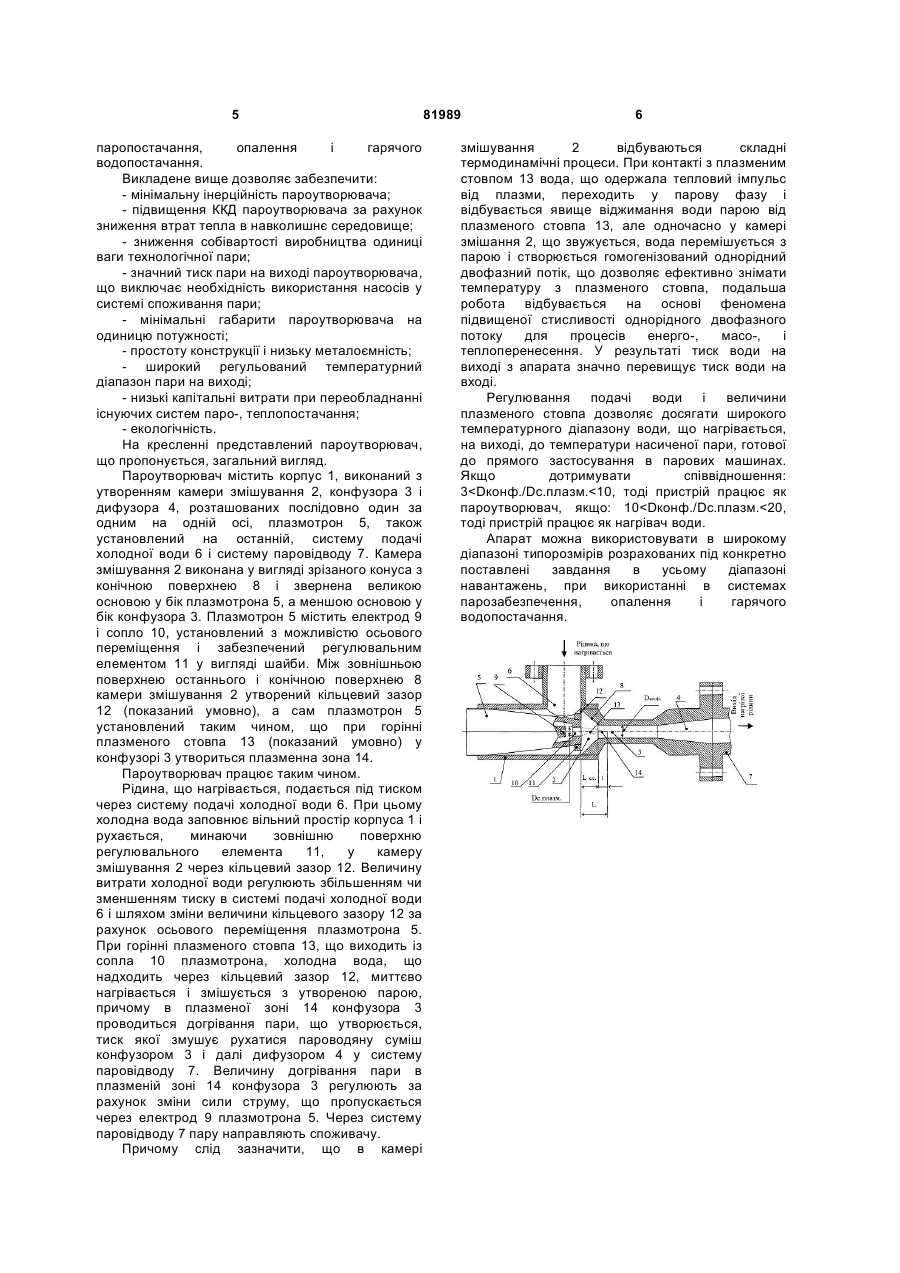

1. Пароутворювач, що містить корпус з зоною теплообміну, систему подачі холодної води, систему паровідводу і плазмотрон, який відрізняється тим, що корпус пароутворювача виконаний з утворенням послідовно розташованих на одній осі камери змішування, конфузора і дифузора, причому камера змішування виконана у вигляді зрізаного конуса, більшою основою оберненого у бік плазмотрона, а конфузор виконаний у вигляді циліндра діаметром, що дорівнює діаметру меншої основи камери змішування, при цьому плазмотрон обладнаний регулювальним елементом і установлений на одній осі з камерою змішування з утворенням плазмової зони конфузора і з забезпеченням кільцевого зазору між конусоподібною поверхнею камери змішування і зовнішньою поверхнею регулювального елемента головки плазмотрона, причому плазмотрон встановлений з можливістю осьового переміщення для зміни кільцевого зазору і забезпечення регулювання тиску в системі подачі холодної води, зона теплообміну утворена в C2 2 (11) 1 3 до стану пари, що негативно позначається на досягненні високого ККД установки. Метою створення пароутворювача, що заявляється, є розробка конструкції, що дозволяє забезпечити мінімальну інерційність пароутворювача і за рахунок цього підвищити його ККД у цілому з одночасним досягненням ефекту значного тиску пари на виході. Поставлене завдання вирішується тим, що в пароутворювачі, що містить корпус, у якому організована зона теплообміну, систему подачі холодної води, систему паровідводу і плазмотрон, згідно з винаходом корпус пароутворювача виконаний з утворенням послідовно розташованих на одній осі камери змішування, конфузора і дифузора, причому камера змішування виконана у вигляді зрізаного конуса, більшою основою зверненого у бік плазмотрона, а конфузор виконаний у вигляді циліндра діаметром, що дорівнює діаметру меншої основи камери змішування, при цьому плазмотрон забезпечений регулювальним елементом і установлений на одній осі з камерою змішування з утворенням плазменої зони конфузора і з забезпеченням кільцевого зазору між конусоподібною поверхнею камери змішування і зовнішньою поверхнею регулювального елемента голівки плазмотрона, причому система подачі холодної води виконана примусовою з боку корпуса плазмотрона через кільцевий зазор між конусоподібною поверхнею камери змішування і зовнішньою поверхнею регулювального елемента, зона теплообміну утворена в камері змішування і конфузорі, а система паровідводу приєднана до дифузора, при цьому камера змішування виконана відповідно до співвідношення: Lк.с.£L, де: Lк.с. - довжина камери змішування, L - довжина плазменого стовпа плазмотрона, а діаметр конфузора - відповідно до співвідношення: 3
