Автономний комплекс для виділення води з атмосферного повітря

Номер патенту: 49865

Опубліковано: 11.05.2010

Автори: Макаров Артур Ардавасович, Чернов Володимир Олексійович

Завантажити PDF файл.

Формула / Реферат

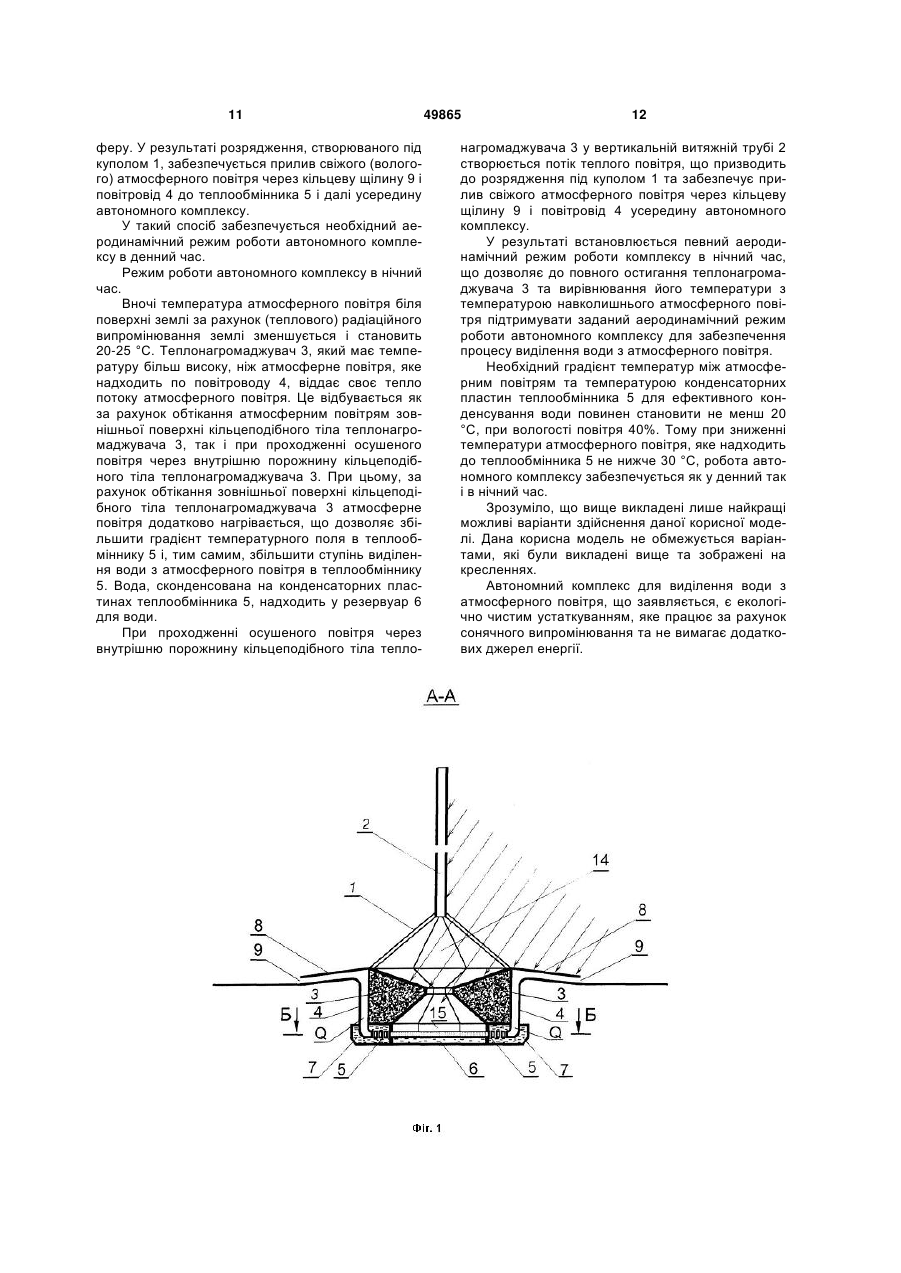

1. Автономний комплекс для видалення води з атмосферного повітря, що містить прозорий для сонячного випромінювання купол, який встановлено над поверхнею землі та оснащено вертикальною витяжною трубою, яка примикає до його вершини, теплонагромаджувач, який розміщено усередині купола, теплообмінник, розташований нижче поверхні землі, при цьому теплообмінник контактує з джерелом холоду, повітровід, що підводить атмосферне повітря до теплообмінника, резервуар для води, осадженої з атмосферного повітря, який відрізняється тим, що теплонагромаджувач виконаний у вигляді кільцеподібного тіла, розташованого співвісно куполу, при цьому внутрішня поверхня кільцеподібного тіла розташована усередині купола, а зовнішня - повністю охоплена повітроводом, який розташовано концентрично щодо останнього, основа купола оснащена навісом, який охоплює її по периферії та розташований над поверхнею землі з утворенням вхідної кільцевої щілини для надходження атмосферного повітря, а як джерело холоду використовується підземний охолоджувальний басейн, заповнений охолоджувальною рідиною та розміщений під куполом, у центральній робочій зоні якого встановлений теплообмінник.

2. Автономний комплекс за п. 1, який відрізняється тим, що кільцеподібне тіло теплонагромаджувача виконане з високотеплопровідного матеріалу та розділяє внутрішню порожнину купола на верхню та нижню камери, при цьому об'єм нижньої камери відноситься до об'єму верхньої камери щонайменше як 1:2.

3. Автономний комплекс за п. 1, який відрізняється тим, що прохідний переріз (Q) повітроводу, що підводить атмосферне повітря до теплообмінника, визначається наступною залежністю:

0,8d2<Q<1,6d2,                                   (1)

де d - діаметр вертикальної витяжної труби, м.

4. Автономний комплекс за п. 1, який відрізняється тим, що центральна робоча зона охолоджувального басейну має вигляд замкненої кільцевої водойми.

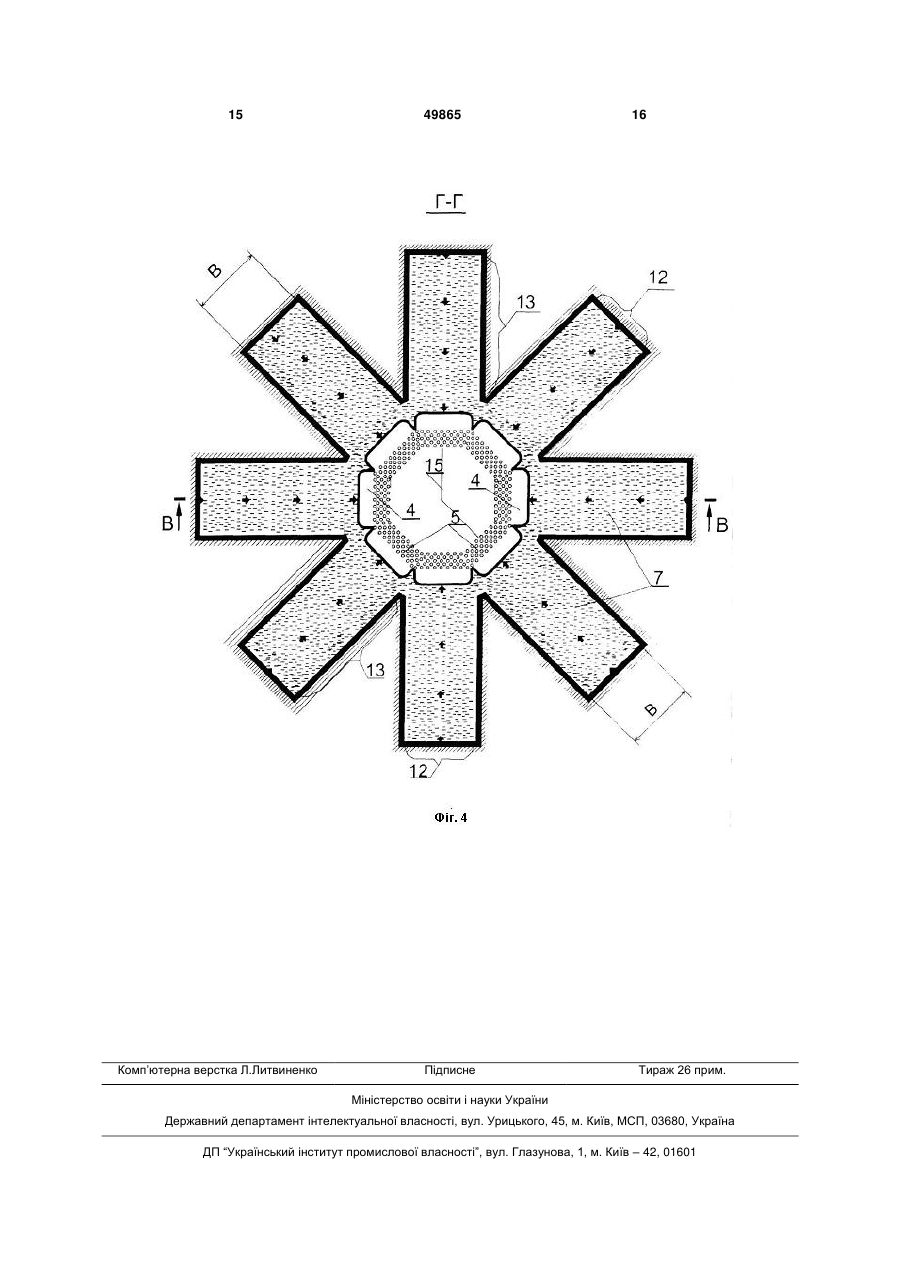

5. Автономний комплекс за п. 1, який відрізняється тим, що центральна робоча зона охолоджувального басейну виконана у формі кільцеподібної водойми, а охолоджувальний басейн має форму багатопроменевої зірки, що містить n радіально розташованих променів для циркуляції в них охолоджувальної рідини, де

1n<13,                                                         (2)

при цьому поперечний переріз кожного променя має максимальну величину в місці примикання до кільцеподібної водойми та мінімальну величину в зоні максимального віддалення від останньої, а розміри променя визначаються наступними залежностями:

0,25D<B<1,05D                                        (3)

0,8В<L<5,0В,                                           (4)

де

D - діаметр центральної робочої зони охолоджувального басейну, м;

В - ширина променя в плані, м;

L - довжина променя, м,

при цьому кожний промінь виконаний у вигляді каскаду сполучених східчастих ємностей, кожна з яких, при віддаленні від центральної робочої зони, має меншу глибину залягання щодо поверхні землі, при цьому середня глибина залягання охолоджувального басейну відповідає глибині залягання шарів ґрунту, які стабільно мають найменшу температуру в вибраному регіоні розміщення автономного комплексу.

6. Автономний комплекс за кожним з вищезазначених пунктів 1-5, який відрізняється тим, що теплообмінник термоізольований від охолоджувального басейну.

7. Автономний комплекс за кожним з вищезазначених пунктів 1-6, який відрізняється тим, що як охолоджувальну рідину використовують охолоджувальну воду.

Текст

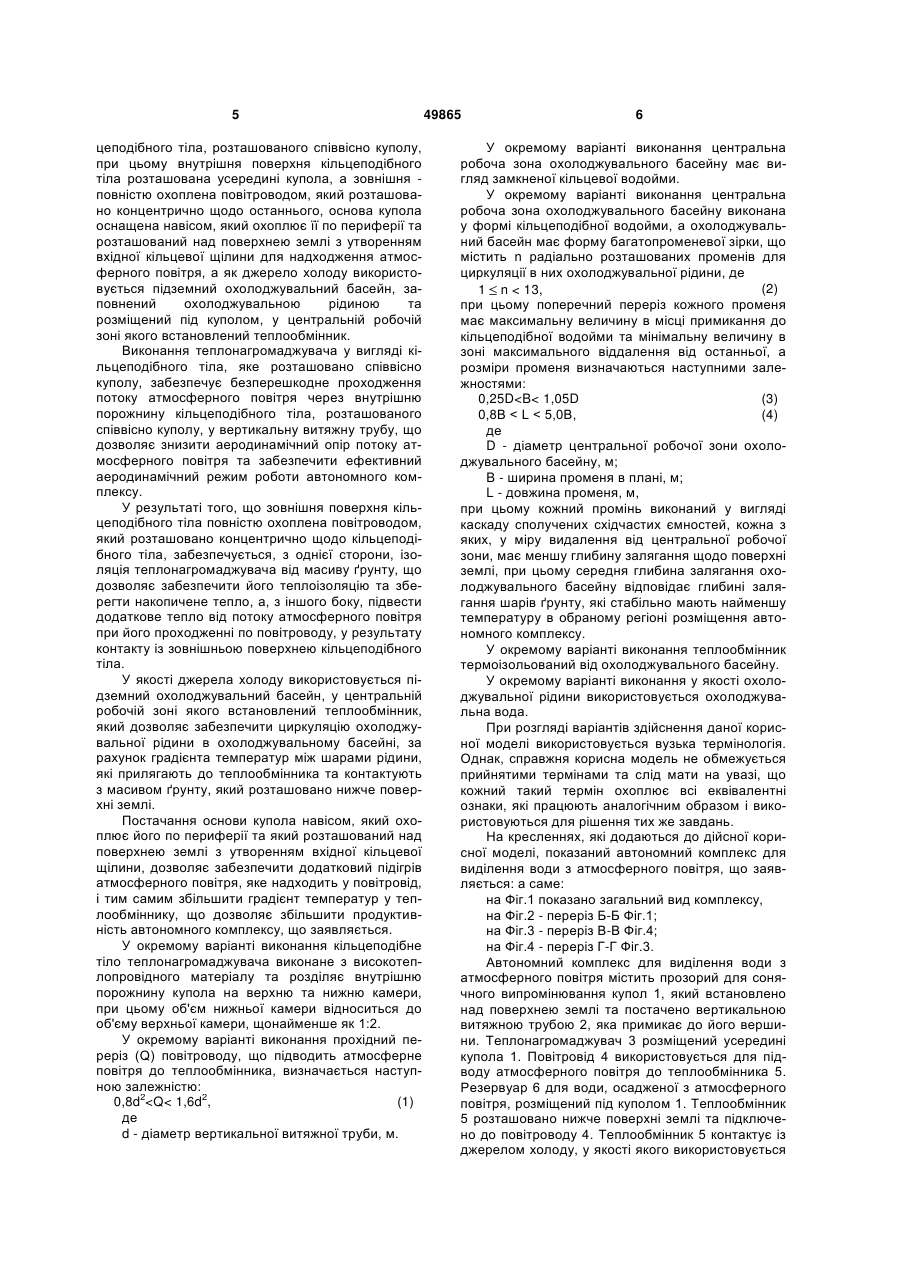

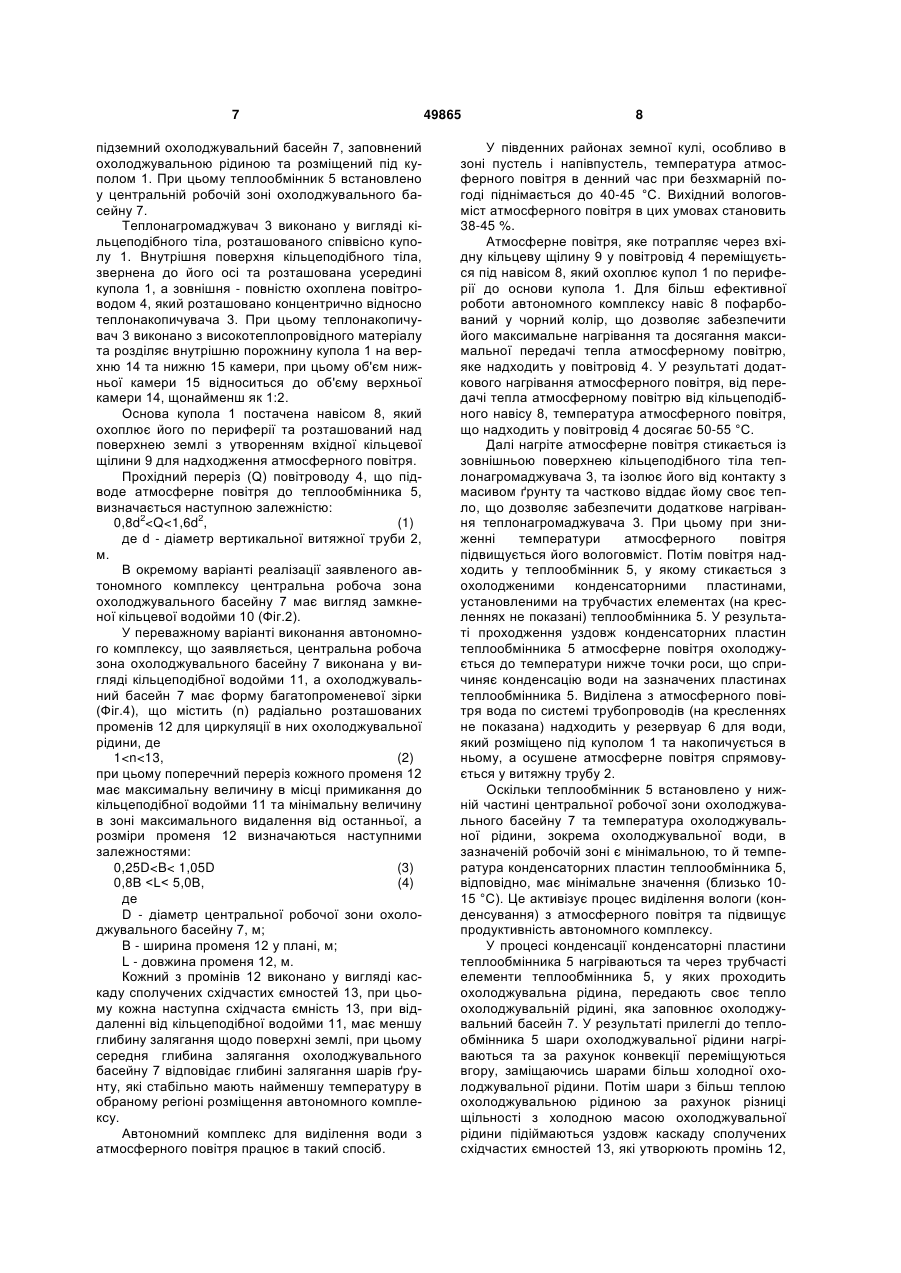

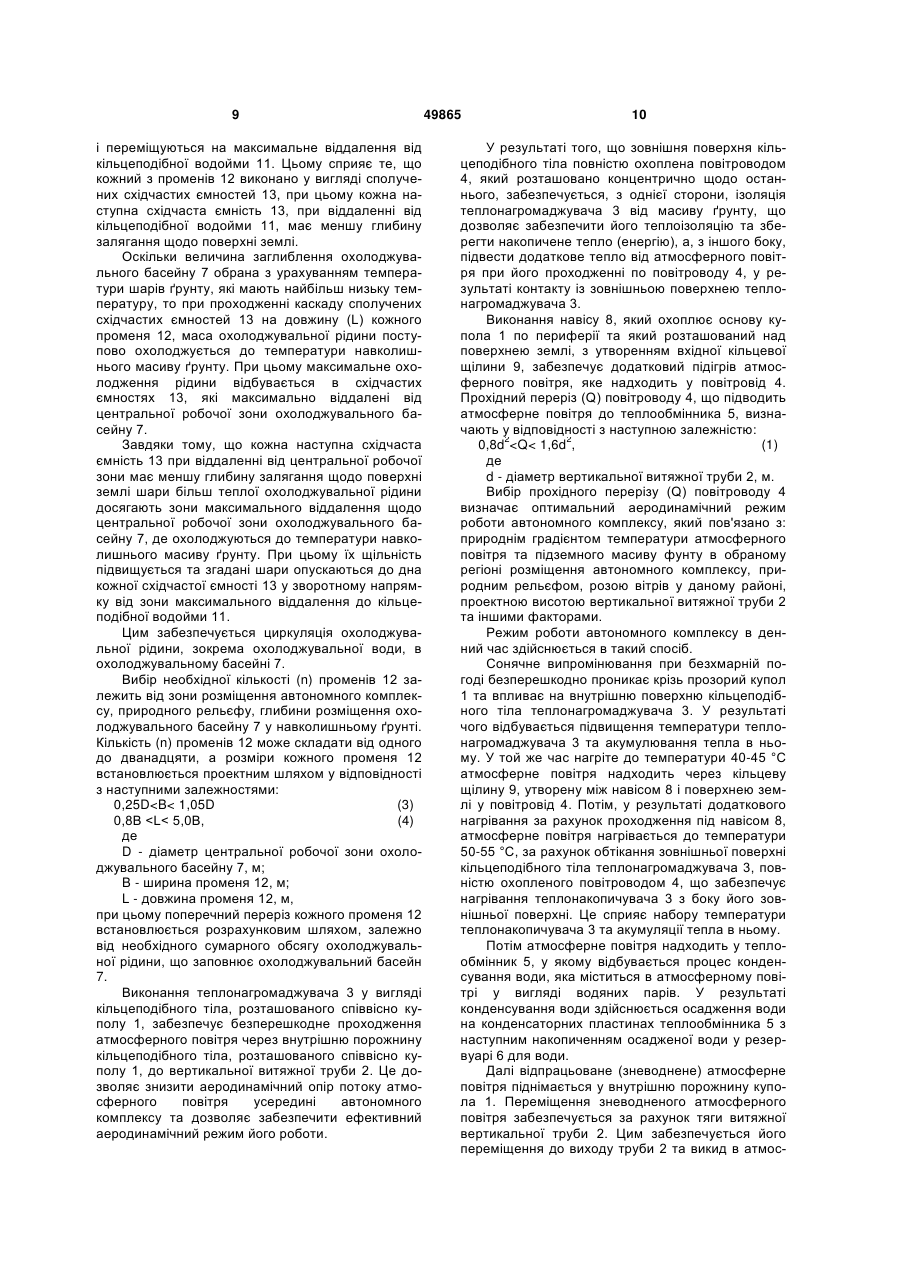

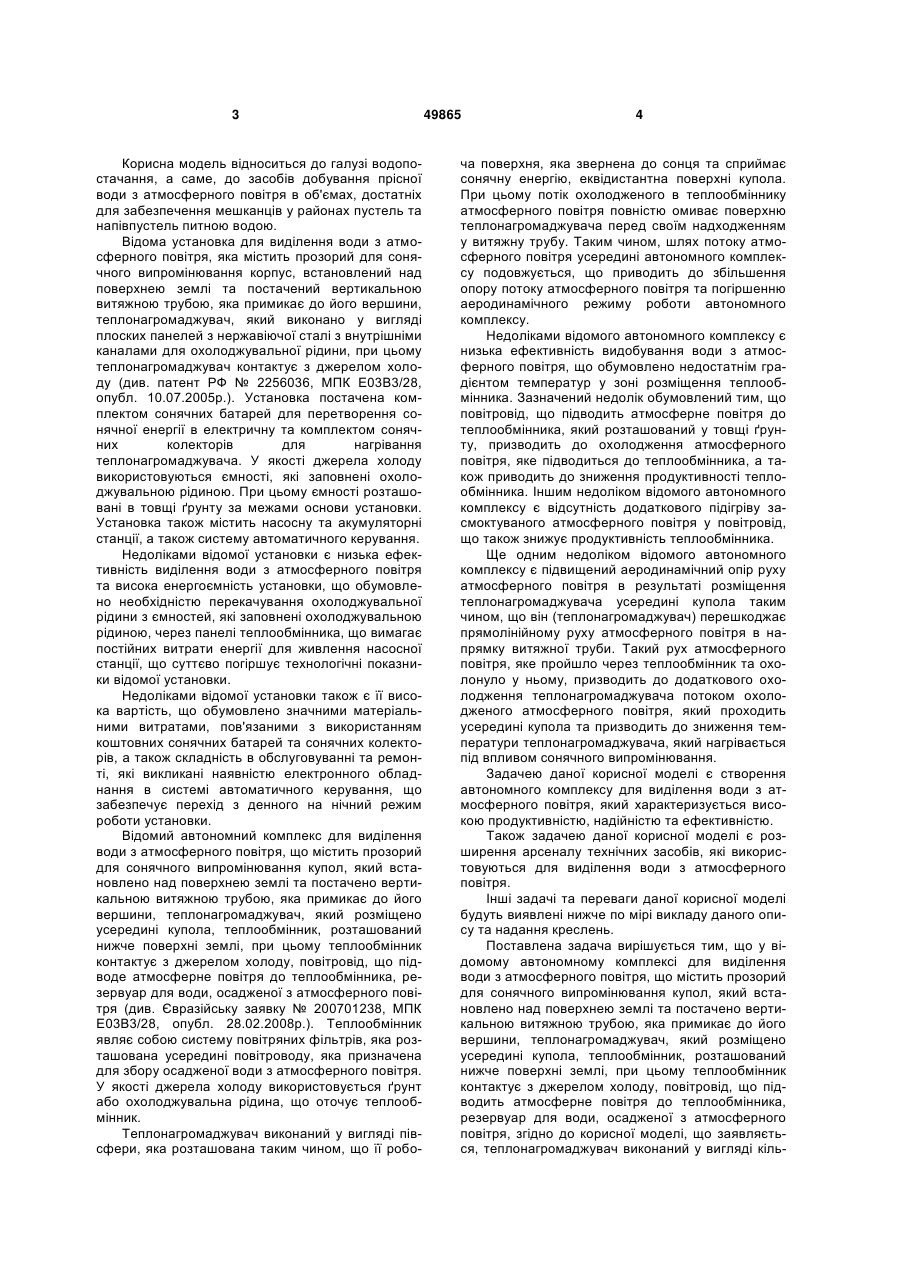

1. Автономний комплекс для видалення води з атмосферного повітря, що містить прозорий для сонячного випромінювання купол, який встановлено над поверхнею землі та оснащено вертикальною витяжною трубою, яка примикає до його вершини, теплонагромаджувач, який розміщено усередині купола, теплообмінник, розташований нижче поверхні землі, при цьому теплообмінник контактує з джерелом холоду, повітровід, що підводить атмосферне повітря до теплообмінника, резервуар для води, осадженої з атмосферного повітря, який відрізняється тим, що теплонагромаджувач виконаний у вигляді кільцеподібного тіла, розташованого співвісно куполу, при цьому внутрішня поверхня кільцеподібного тіла розташована усередині купола, а зовнішня - повністю охоплена повітроводом, який розташовано концентрично щодо останнього, основа купола оснащена навісом, який охоплює її по периферії та розташований над поверхнею землі з утворенням вхідної кільцевої щілини для надходження атмосферного повітря, а як джерело холоду використовується підземний охолоджувальний басейн, заповнений охолоджувальною рідиною та розміщений під куполом, у центральній робочій зоні якого встановлений теплообмінник. 2. Автономний комплекс за п. 1, який відрізняється тим, що кільцеподібне тіло теплонагромаджувача виконане з високотеплопровідного матеріалу та розділяє внутрішню порожнину купола на верхню та нижню камери, при цьому об'єм нижньої камери відноситься до об'єму верхньої камери щонайменше як 1:2. 3. Автономний комплекс за п. 1, який відрізняється тим, що прохідний переріз (Q) повітроводу, що підводить атмосферне повітря до теплообмінника, визначається наступною залежністю: 0,8d2

Дивитися

Додаткова інформація

Назва патенту англійською

Autonomous complex for water separation from atmospheric air

Автори англійською

Chernov Volodymyr Oleksiiovych, Makarov Artur Ardavasovych

Назва патенту російською

Автономный комплекс для выделения воды из атмосферного воздуха

Автори російською

Чернов Владимир Алексеевич, Макаров Артур Ардавасович

МПК / Мітки

МПК: E03D 3/00

Мітки: комплекс, атмосферного, виділення, повітря, автономний, води
