Лічильник теплової енергії

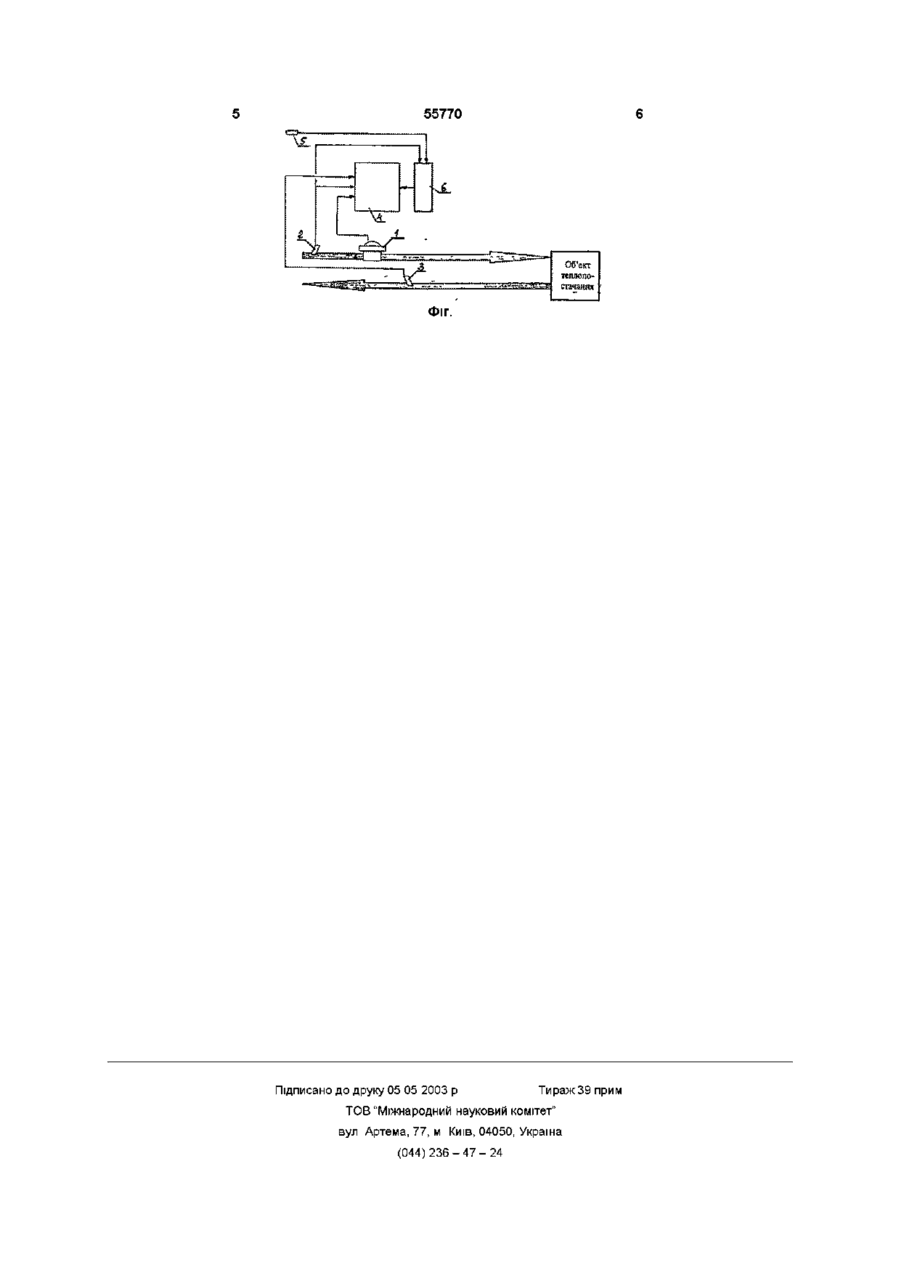

1 Лічильник теплової енергії, що містить витратомір подаваної мережної води з імпульсним виходом, два датчики температури подаваної і зворотної мережної води і теплообчислювач для автоматичного множення витрати теплоносія на різницю його температур і підсумовування КІЛЬКОСТІ тепла за часом, який відрізняється тим, що додатково містить датчик температури зовнішнього повітря, який сполучено з пристроєм для визначення ВІДПОВІДНОСТІ температури подаваної мережної води температурі зовнішнього повітря і для автоматичного уведення поправки в КІЛЬКІСНИЙ показник спожитого тепла 2 Лічильник за п 1, який відрізняється тим, що пристрій для визначення ВІДПОВІДНОСТІ температури подаваної мережної води температурі зовнішнього повітря і для автоматичного уведення поправки в КІЛЬКІСНИЙ показник спожитого тепла виконано у вигляді мостової вимірювальної схеми Винахід стосується теплоенергетики,зокрема, пристроїв виміру КІЛЬКОСТІ теплової енергії в закритих системах теплопостачання підприємств, об'єктів комунального господарства, житлових будинків, тощо Найближчим аналогом винаходу є широко розповсюджений лічильник теплової енергії, що має у своєму складі лічильник води(витратомір падаючої мережної води, установлений на подаючому трубопроводі) з імпульсним виходом, термоперетворювачі опору ТСП - 1 і ТСП - 2(датчики температури подаючої і зворотної мережної води) і теплообчислювач(наприклад, «Суперком - 01»), у якому відбувається автоматичне множення витрати теплоносія на різницю його температур і наступне автоматичне підсумовування спожитого тепла за часом(Схема такого лічилька приведена на рис 1, стор 4 «Руководства по эксплуатации считчика тепловой энергии "Суперком-01",м Київ, завод "Техприлад") тепла у визначеному кліматичному районі кожній конкретній температурі зовнішнього повітря відповідає конкретна температура мережної води, подаваної споживачу Але через хронічний дефіцит палива в найбільш холодний період теплопостачальні організації часто не витримують температурний графік подачі тепла При цьому зниження температури подаючої мережної води на 1 градус знижує тепловіддачу опалювальних приладів приблизно на 1,4% При використанні існуючих ЛІЧИ Однак ця схема лічильника теплової енергії має серйозний недолік, пов'язаний з тим, що вона оцінює тільки кількісну характеристику спожитого тепла, бо в ній відсутні елементи, що дозволяють оцінити температурну(якісну) характеристику тепла ВІДПОВІДНО ДО температурного графіка подачі ЛЬНИКІВ тепла виникає протиріччя між КІЛЬКІСНОЮ І ЯКІСНОЮ характеристиками тепла Формальний добуток витрати теплоносія на різницю його температур може, якби відповідати нормі, але фактично тепловіддача приладів і температура в приміщенні знизилася, тобто споживач недоодержав необхідну КІЛЬКІСТЬ тепла Одночасно у відносно більш теплі дні та ж сама теплопостачальна організація, маючи тепер уже надлишок палива, допускає ІНОДІ визначений "перетоп", тобто підтримує більш високу, чим потрібно, температуру мережної води, даючи споживачу непотрібне йому зайве тепло, змушує переплачувати й у цьому випадку Ця обставина також не враховується відомою схемою лічильника тепла Технічною задачею винаходу є розширення 1 ю ю 55770 функцій лічильника теплової енергії, тобто створення такого лічильника, що оцінює не тільки кількісну, але і якісну(температурну) характеристику спожитого тепла й автоматично вводить поправку в КІЛЬКІСНИЙ показник при відхиленні температури подаючої мережної води від вимог температурного графіка подачі тепла Ознаками винаходу, що збігаються з суттєвими ознаками найближчого аналога, є наявність у лічильнику теплової енергії витратоміра подаючої мережної води з імпульсним виходом, двох датчиків температури падаючої і зворотної мережної води і теплообчислювача для автоматичного множення витрати теплоносія на різницю його температур і підсумовування КІЛЬКОСТІ тепла за часом Поставлена технічна задача вирішується тим, що лічильник теплової енергії, який містить витратомір падаючої мережної води з імпульсним виходом, два датчики температури падаючої і зворотної мережної води і тепло обчислювач, для автоматичного множення витрати теплоносія на різницю його температур і підсумовування КІЛЬКОСТІ тепла за часом, згідно винаходу додатково містить датчик температури зовнішнього повітря, який сполучено з пристроєм для визначення ВІДПОВІДНОСТІ температури подаючої мережної води температурі зовнішнього повітря дня автоматичного введення поправки в КІЛЬКІСНИЙ показник спожитого тепла(у випадку відхилення температури подаючої мережної вода від температурного графіка подачі тепла) Згідно винаходу, пристрій для визначення ВІДПОВІДНОСТІ температури подаючої мережної води температурі зовнішнього повітря для автоматичного введення поправки в КІЛЬКІСНИЙ показник спожитого тепла виконано у вигляді мостової вимірювальної схеми Винахід ілюструється графічним матеріалом, де на кресленні представлений лічильник теплової енергії, що містить витратомір подаючої мережної води 1 з імпульсним виходом, датчики температури 2 і З ВІДПОВІДНО подаючої і зворотної мережної води, тепло обчислювач 4, що виконує автоматичне множення витрати теплоносія на різницю його температур і підсумовування КІЛЬКОСТІ тепла за часом Крім того, лічильник містить датчик 5 температури зовнішнього повітря і пристрій 6, що визначає ВІДПОВІДНІСТЬ температури подаючої мережної вода температурі зовнішнього повітря й автоматично вводить поправку в КІЛЬКІСНИЙ показник спожитого тепла у випадку відхилення температури подаючої мережної води від температурного графіка подачі тепла(при виявленні такого порушення) Лічильник теплової енергії працює в такий спосіб У теплообчислювачі 4 відбувається тради ційне автоматичне множення витрати теплоносія на різницю його температур і підсумовування КІЛЬКОСТІ тепла за часом Одночасно в пристрої 6 відбувається зіставлення температур подаючої мережної води і зовнішнього повітря У випадку відхилення температури подаючої мережної вода від вимог температурного графіка подачі тепла пристрій 6 подає сигнал у теплообчислювач 4 на автоматичне введення понижуючої поправки в КІЛЬКІСНИЙ показник спожитого тепла Таким чином, уведення двох нових елементів - датчика 5 температури зовнішнього повітря і пристрою 6(який може бути виконано, наприклад, на базі мостової вимірювальної схеми), що виявляє факт відхилення температури мережної води від вимог температурного графіка, розширює функції лічильника теплової енергії і дозволяє споживачу оплачувати тільки фактично спожите тепло При ВІДПОВІДНОСТІ значень температури подаючої мережної води і температури зовнішнього повітря електрична схема моста збалансована При невідповідності цих температур електрична схема моста буде розбалансована тим більше, чим більше буде невідповідність вказаних температур КІЛЬКІСНО це виражене у значеннях величини струму на виході моста, яких буде перетворений у сигнал, що вводить понижуючу поправку в КІЛЬКІСНИЙ показник споживаного тепла Ефективність запропонованого лічильника тепла може бути проілюстрована таким прикладом При температурі зовнішнього повітря в степовій і передгірній зоні Криму, рівній -15°С, температура подаючої мережної води повинна бути 95°С, зворотної -70°С Тільки В цьому випадку споживач одержить розрахункову(необхідну) КІЛЬКІСТЬ тепла Однак, припустивши, що теплопостачальна організація через дефіцит палива підтримує температуру мережної води на рівні 70°С - 45°С при тій же самій у 25°С різниці температур мережної води При цьому, у другому випадку витрата мережної води та ж сама(вона визначається подачею мережного насоса), різниця(25°С) температур мережної води така ж сама, то відомий існуючий лічильник теплової енергії зафіксує, що споживач нібито одержав тепло за необхідною нормою Але фактично тепловіддача опалювальних приладів у другому випадку знизилася приблизно на чверть, температура в приміщенні знизилася в порівнянні з нормованою на стільки ж, споживач переплачує на 25% за недоотримане тепло Запропонований лічильник зафіксує відхилення, температури мережної вода від вимог температурного графіка і покаже, що оплаті підлягає тільки фактично отримане тепло 55770 Фіг. Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
