Здвоєний нівелір

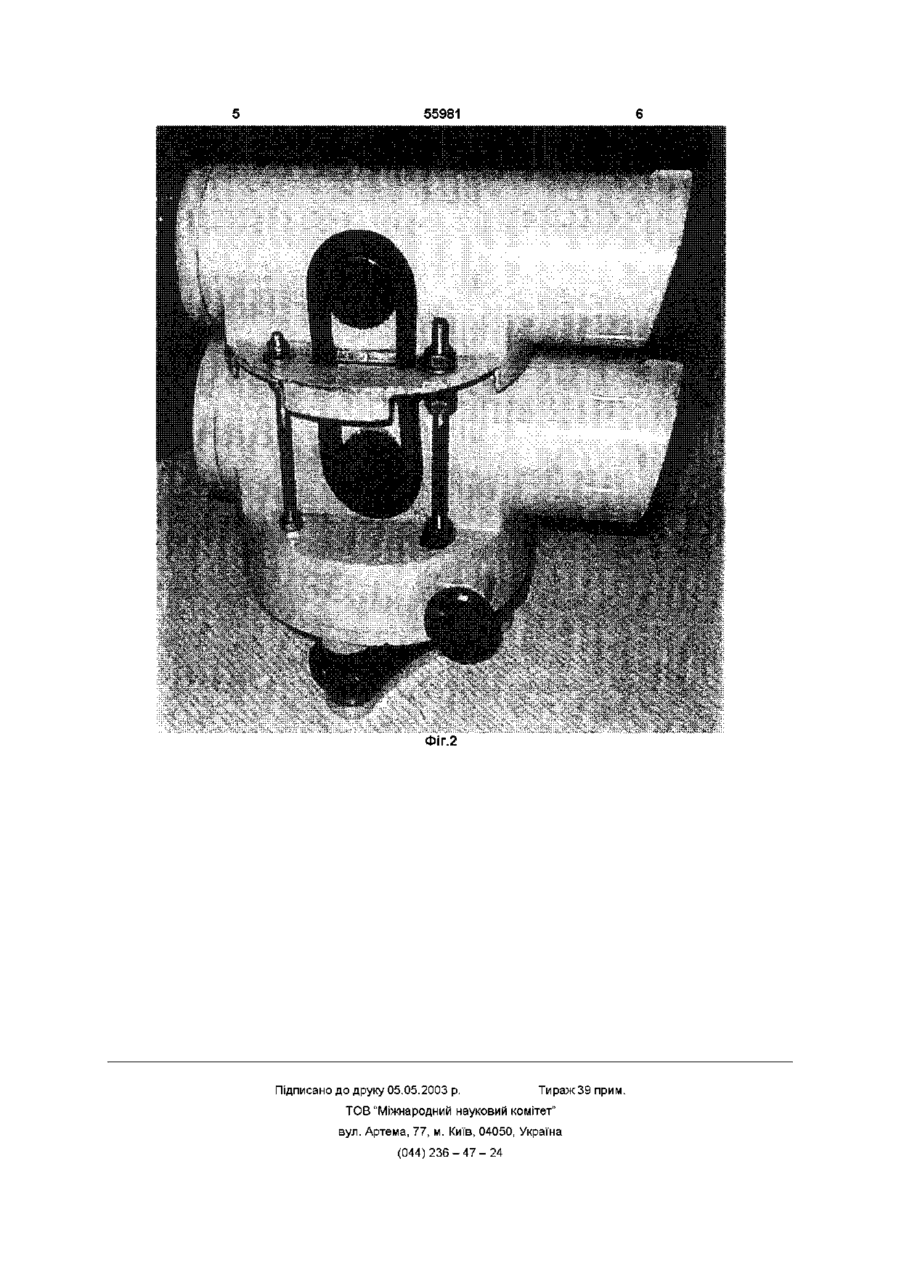

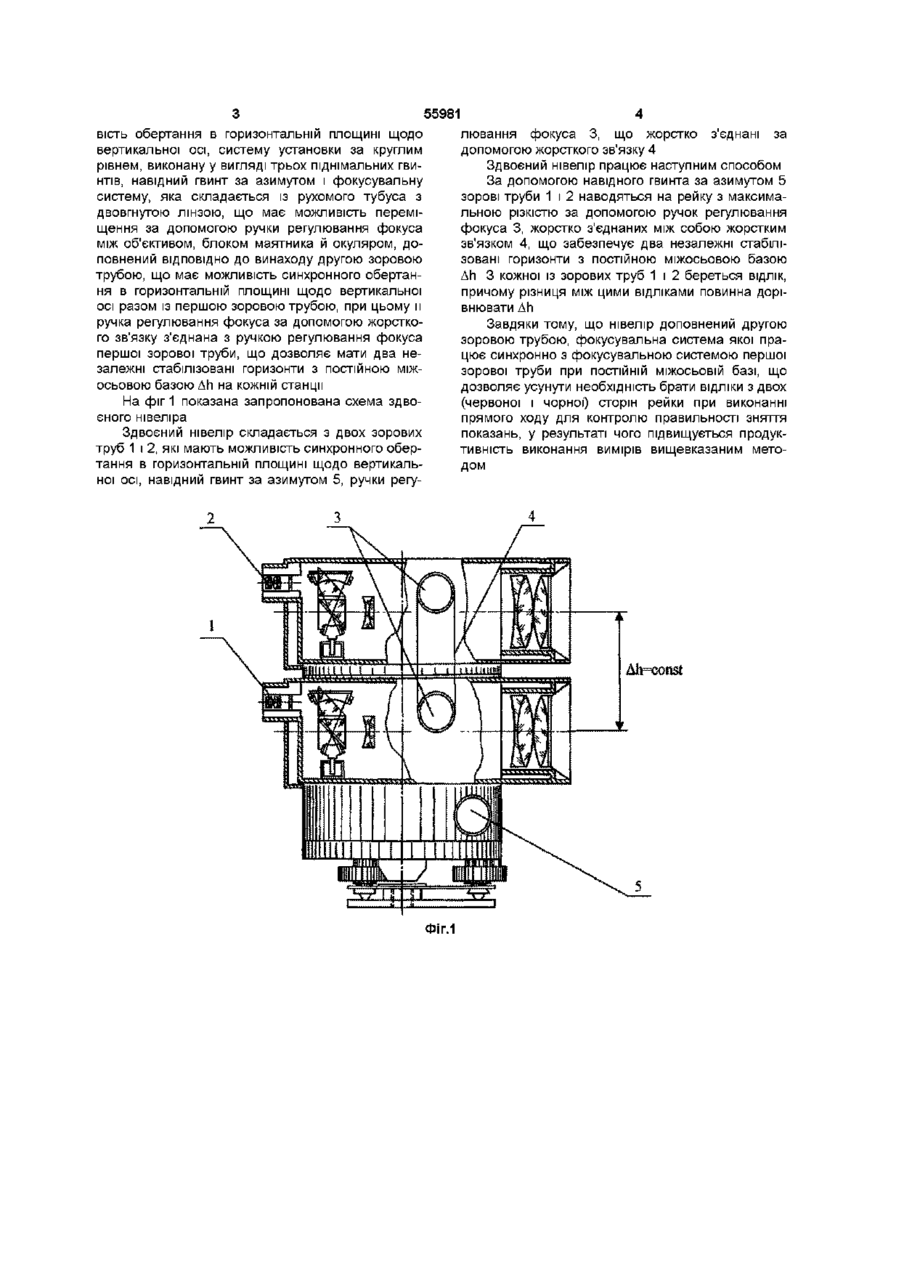

Здвоєний нівелір, що містить зорову трубу з можливістю обертання в горизонтальній площині щодо вертикальної осі, систему установки за круглим рівнем, виконану у вигляді трьох підіймальних гвинтів, гвинт наведення за азимутом і фокусувальну систему, яка складається із рухомого тубу са з двовгнутою лінзою, що має можливість переміщення за допомогою ручки регулювання фокуса між об'єктивом, блоком маятника й окуляра, який відрізняється тим, що нівелір доповнений другою зоровою трубою з можливістю синхронного обертання в горизонтальній площині щодо вертикальної осі разом із першою зоровою трубою, при цьому її фокусувальна система за допомогою жорсткого зв'язку з'єднана з фокусувальною системою першої зорової труби, що дозволяє мати два незалежні стабілізовані горизонти з постійною міжосьовою базою Винахід відноситься до засобів вимірювальної техніки і призначений для висотного обґрунтування топографічних зйомок, для геодезичних робіт на будівельних майданчиках і для проведення маркшейдерських робіт ВІДОМІ нівеліри з компенсаторами для точного визначення лінії горизонту, у яких використовується одна зорова труба, що має можливість обертання в горизонтальній площині щодо вертикальної осі, систему установки за круглим рівнем, виконану у вигляді трьох піднімальних гвинтів, навідний гвинт за азимутом і фокусувальну систему, яка складається із рухомого тубуса з двовгнутою лінзою, що має можливість переміщення за допомогою ручки регулювання фокуса між об'єктивом, блоком маятника й окуляром [Черемисин М С , Ардасенов У Д , Кольцов В П Нивелиры с компенсаторами М , Недра, 1978, С 36 - 41] Недоліком цього способу визначення лінії горизонту є необхідність брати ВІДЛІКИ ІЗ ДВОХ (червоної і чорної) сторін рейки при виконанні прямого ходу для контролю правильності зняття показань З відомих пристроїв найбільш близьким за технічною суттю до винаходу, який пропонується, є нівелір НС4 (Н-ЗК), який включає зорову трубу, що має можливість обертання в горизонтальній площині щодо вертикальної осі, систему установки за круглим рівнем, виконану у вигляді трьох піднімальних гвинтів, навідного гвинта за азимутом і фокусувальну систему, яка складається із рухомо го тубуса з двовгнутою лінзою, що має можливість переміщення за допомогою ручки регулювання фокуса між об'єктивом, блоком маятника й окуляром [Черемисин М С , Ардасенов В Д , Кольцов В П Нивелиры с компенсаторами М , Недра, 1978, С 36-39] Загальними ознаками прототипу, які співпадають із істотними ознаками винаходу, що заявляється, є - зорова труба, - круглий рівень із виправними гвинтами, - навідний гвинт за азимутом, - фокусувальна система До недоліків відомого способу визначення лінії горизонту варто віднести те, що під час роботи при одному стабілізованому горизонті необхідно брати ВІДЛІКИ із двох (червоної і чорної) сторін рейки при виконанні прямого ходу для контролю правильності зняття показань В основу винаходу, що пропонується, поставлене завдання, шляхом удосконалення конструкції нівеліра за рахунок використання другої зорової труби, ручка регулювання фокуса якої за допомогою жорсткого зв'язку з'єднана з ручкою регулювання фокуса першої зорової труби, що дозволить усунути необхідність брати ВІДЛІКИ ІЗ ДВОХ (червоної і чорної) сторін рейки при виконанні прямого ходи для контролю правильності зняття показань Поставлене завдання вирішується тим, що нівелір, який включає зорову трубу, що має можли 00 ю ю 55981 вість обертання в горизонтальній площині щодо лювання фокуса 3, що жорстко з'єднані за вертикальної осі, систему установки за круглим допомогою жорсткого зв'язку 4 рівнем, виконану у вигляді трьох піднімальних гвиЗдвоєний нівелір працює наступним способом нтів, навідний гвинт за азимутом і фокусувальну За допомогою навідного гвинта за азимутом 5 систему, яка складається із рухомого тубуса з зорові труби 1 і 2 наводяться на рейку з максимадвовгнутою лінзою, що має можливість перемільною різкістю за допомогою ручок регулювання щення за допомогою ручки регулювання фокуса фокуса 3, жорстко з'єднаних між собою жорстким між об'єктивом, блоком маятника й окуляром, дозв'язком 4, що забезпечує два незалежні стабіліповнений ВІДПОВІДНО до винаходу другою зоровою зовані горизонти з постійною міжосьовою базою трубою, що має можливість синхронного обертанAh 3 кожної із зорових труб 1 і 2 береться ВІДЛІК, ня в горизонтальній площині щодо вертикальної причому різниця між цими відліками повинна доріосі разом із першою зоровою трубою, при цьому и внюватиAh ручка регулювання фокуса за допомогою жорсткоЗавдяки тому, що нівелір доповнений другою го зв'язку з'єднана з ручкою регулювання фокуса зоровою трубою, фокусувальна система якої прапершої зорової труби, що дозволяє мати два нецює синхронно з фокусувальною системою першої залежні стабілізовані горизонти з постійною міжзорової труби при ПОСТІЙНІЙ МІЖОСЬОВІЙ базі, що осьовою базою Ah на кожній станції дозволяє усунути необхідність брати ВІДЛІКИ з двох (червоної і чорної) сторін рейки при виконанні На фіг 1 показана запропонована схема здвопрямого ходу для контролю правильності зняття єного нівеліра показань, у результаті чого підвищується продукЗдвоєний нівелір складається з двох зорових тивність виконання вимірів вищевказаним метотруб 1 і 2, які мають можливість синхронного обердом тання в горизонтальній площині щодо вертикальної осі, навідний гвинт за азимутом 5, ручки регу M=const ФІГ.1 55981 Фіг.2 Підписано до друку 05.05.2003 р. Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236-47-24
